Raspberry Pi Active Cooler SC1148 Handbuch

Übersicht

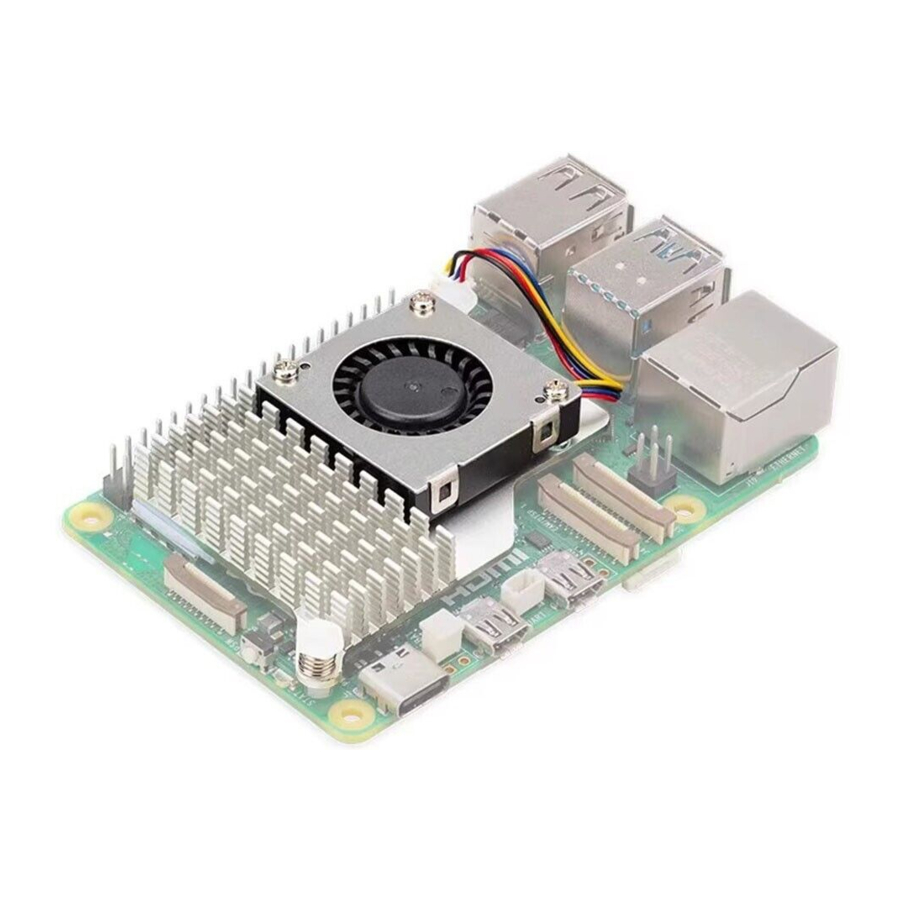

Der Raspberry Pi Active Cooler für Raspberry Pi 5 ist eine spezifische, dauerhaft aufsteckbare Kühllösung für Raspberry Pi 5. Er kombiniert einen Aluminiumkühlkörper mit einem temperaturgesteuerten Gebläse, um Ihren Raspberry Pi 5 auch unter hoher Last auf einer angenehmen Betriebstemperatur zu halten.

• Einteiliger Kühlkörper aus eloxiertem Aluminium
• Auf dem Kühlkörper montiertes, temperaturgesteuertes Gebläse, mit drei Schrauben befestigt
• Federbelastete Befestigungsstifte zur Montage auf dem Raspberry Pi 5
• Vormontierte Wärmeleitpads für die Wärmeübertragung

Spezifikation

Montageanleitung

1. Nehmen Sie den vormontierten Active Cooler aus seiner Verpackung.
2. Entfernen Sie die Schutzfolie von den Wärmeleitpads an der Unterseite des Produkts.
3. Stellen Sie sicher, dass Ihr Raspberry Pi 5 ausgeschaltet ist. Positionieren Sie den Active Cooler vorsichtig an der richtigen Stelle auf dem Raspberry Pi 5 und achten Sie darauf, keine Anschlüsse zu berühren. Bitte beachten Sie das Diagramm auf der Vorderseite der Verpackung, das die korrekte Position und Ausrichtung des Produkts zeigt.
4. Richten Sie die beiden weißen Befestigungsstifte an den beiden dafür vorgesehenen Kühlkörperlöchern aus.
5. Wenn er richtig positioniert ist, drücken Sie gleichmäßig auf die Oberseite der beiden Befestigungsstifte gleichzeitig, bis sie einrasten, was anzeigt, dass sie auf der Platine befestigt sind.
6. Sobald der Active Cooler montiert ist, verbinden Sie sein Lüfterkabel mit dem Anschluss mit der Bezeichnung 'FAN' am Raspberry Pi 5. Achten Sie darauf, dass der Stecker des Kabels beim Einstecken richtig herum ist. Wenn Sie Widerstand spüren, halten Sie sofort an, entfernen Sie den Lüfterkabelstecker und stellen Sie sicher, dass sowohl dieser als auch der Anschluss am Raspberry Pi 5 unbeschädigt sind, bevor Sie fortfahren. Stellen Sie sicher, dass der Stecker am Kabel vollständig auf den Anschluss am Raspberry Pi 5 gedrückt ist.
7. Wir empfehlen, den Active Cooler nicht zu entfernen, sobald er am Raspberry Pi 5 befestigt ist. Das Entfernen des Active Coolers führt zur Abnutzung der Befestigungsstifte und Wärmeleitpads und kann zu Produktschäden führen.
8. Stellen Sie sicher, dass die Befestigungsstifte unbeschädigt sind und vor der Verwendung sicher auf die Raspberry Pi Platine geklipst werden können. Stellen Sie die Verwendung des Active Coolers ein und ersetzen Sie die Befestigungsstifte, wenn diese beschädigt oder verformt sind, oder wenn sie nicht sicher einrasten.

Physische Spezifikation

Hinweis:
Alle Maße in mm
Alle Maße sind ungefähre Angaben und dienen nur zu Referenzzwecken. Die angegebenen Maße sollten nicht zur Erstellung von Produktionsdaten verwendet werden.
Die Maße unterliegen Bauteil- und Fertigungstoleranzen.
Änderungen der Maße vorbehalten

• Dieses Produkt darf nur mit Raspberry Pi 5 verwendet werden.
• Dieses Produkt sollte nur in einer gut belüfteten Umgebung betrieben werden, und falls es mit einem Gehäuse verwendet wird, sollte das Gehäuse nicht abgedeckt werden.
• Stellen Sie sicher, dass der Metallkühlkörper keine elektronischen Komponenten am Raspberry Pi 5 oder Zubehör berührt, um das Risiko unerwünschter elektrischer Kontakte und Kurzschlüsse zu vermeiden.
• Stellen Sie vor der Verwendung sicher, dass die Wärmeleitpads vorhanden und unbeschädigt sind. Sollten die Pads fehlen oder beschädigt sein, müssen Sie diese ersetzen, bevor Sie den Active Cooler verwenden.
• Stellen Sie sicher, dass die Befestigungsstifte unbeschädigt sind und vor der Verwendung sicher auf die Raspberry Pi Platine geklipst werden können. Stellen Sie die Verwendung des Active Coolers ein und ersetzen Sie die Befestigungsstifte, wenn diese beschädigt oder verformt sind, oder wenn sie nicht sicher einrasten.
• Seien Sie vorsichtig bei der Verwendung des Active Coolers, da die Metallteile des Produkts während des Betriebs heiß werden können.
• Vermeiden Sie das Entfernen des Active Coolers, sobald er am Raspberry Pi 5 befestigt ist, da dieses Produkt nicht für wiederholtes Entfernen und Wiedereinsetzen ausgelegt ist.

SICHERHEITSHINWEISE

Um Fehlfunktionen oder Schäden an diesem Produkt zu vermeiden, beachten Sie bitte Folgendes:

• Nicht Wasser oder Feuchtigkeit aussetzen oder während des Betriebs auf eine leitfähige Oberfläche legen.
• Keiner Hitze von externen Quellen aussetzen; der Raspberry Pi Active Cooler für Raspberry Pi 5 ist für einen zuverlässigen Betrieb bei normalen Umgebungstemperaturen ausgelegt.
• Seien Sie vorsichtig beim Umgang, um mechanische oder elektrische Schäden am Lüfter und den Anschlüssen zu vermeiden.
• Vermeiden Sie es, den Lüfter zu berühren oder zu handhaben, während er mit Strom versorgt wird.

Referenzen

• Dokumente - Produktinformationsportal - Raspberry Pi
