Shure MV7X Handbuch

Übersicht

Das Shure MV7X ist ein professionelles XLR-Dynamikmikrofon, ideal für Nahmikrofonanwendungen, die Sprachverständlichkeit mit einem ausgewogenen Klang erfordern. Die Voice Isolation Technology stellt sicher, dass das Mikrofon sich gezielt auf Ihre Stimme konzentriert und keine unerwünschten Hintergrundgeräusche aufnimmt, um Ihnen perfekte Aufnahmen in unvollkommenen Räumen zu ermöglichen. Das attraktive und langlebige Ganzmetalldesign verfügt über eine verstellbare Halterung, die auf eine Vielzahl von Mikrofonständern für flexible Platzierungsoptionen montiert werden kann.

Eigenschaften

• XLR-Ausgang ermöglicht digitale oder analoge Aufnahmen
• Hochempfindliches dynamisches Element und Voice Isolation Technology
• Optimierter Frequenzgang für eine satte und natürliche Stimmwiedergabe
• Robuste Ganzmetallkonstruktion für herausragende Zuverlässigkeit
• Verstellbare integrierte Halterung zur einfachen Positionierung auf Standard-5/8"-27-Gewindestativen oder -Auslegern

Spezifikationen

(Änderungen vorbehalten)

Verfügbare SKUs

Zubehör und Ersatzteile

Allgemeine Beschreibung

Das Shure MV7X ist ein professionelles Dynamikmikrofon, ideal für Nahmikrofonanwendungen, die Sprachverständlichkeit mit einem ausgewogenen Klang erfordern. Das attraktive und langlebige Ganzmetalldesign verfügt über eine verstellbare Halterung, die auf eine Vielzahl von Mikrofonständern für flexible Platzierungsoptionen montiert werden kann.

Eigenschaften

Voice Isolation Technology
Hochempfindliche Nierencharakteristik isoliert Ihre Stimme und entfernt unerwünschte Hintergrundgeräusche

Robustes, vielseitiges Design
Robuste Ganzmetallkonstruktion und exzellenter Kapselschutz für herausragende Zuverlässigkeit

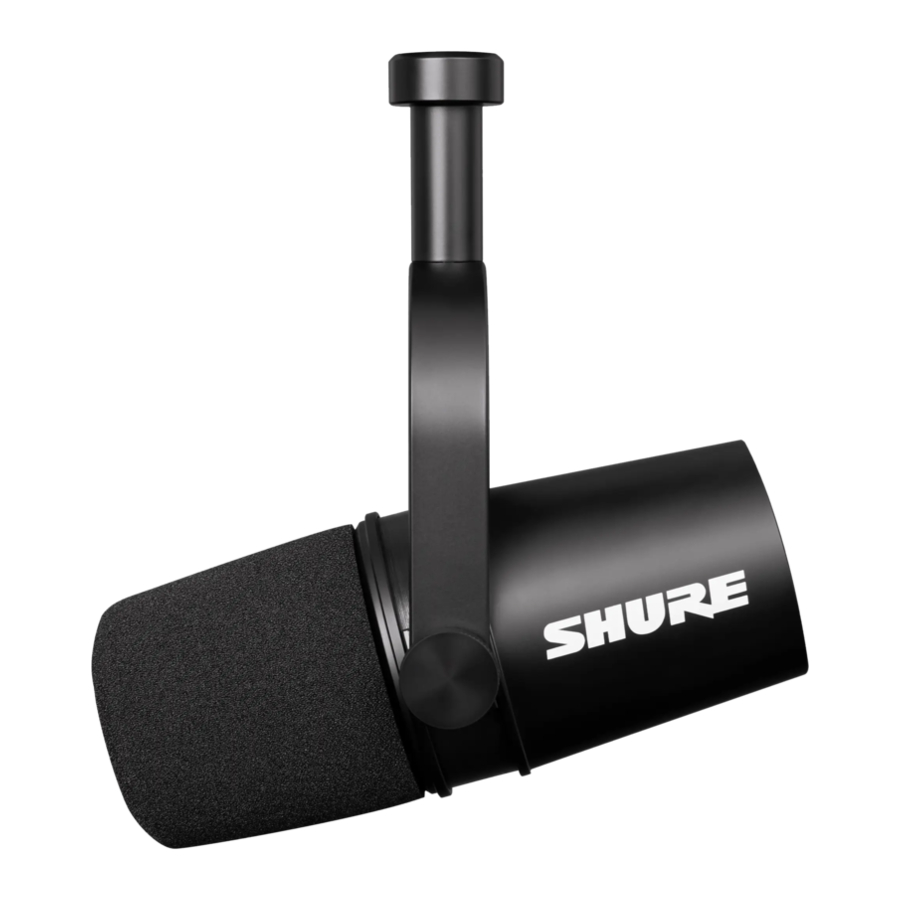

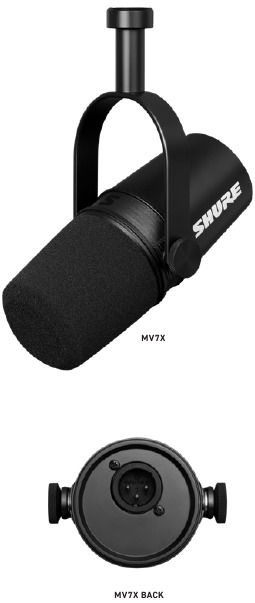

Das MV7X Mikrofon

Das MV7X verfügt über eine dynamische Kapsel mit Nierencharakteristik, die die Voice Isolation Technology verwendet, um den Schall direkt vor dem Mikrofon aufzunehmen.

MV7X Ausgang

• Passiver XLR-Ausgang: Anschluss an XLR-Mischpulte und -Schnittstellen.

Montageanleitung

Das MV7X Mikrofon ist mit einer 5/8"-27-Gewindehalterung ausgestattet, der am häufigsten an Mikrofonständern zu findenden Gewindegröße. Diese Halterung kann mit einem Mikrofonstativ verwendet oder an einem Galgen befestigt werden.

Um die Ausrichtung des Mikrofons einfach zu ändern, lösen Sie die Schrauben und drehen Sie es um 180 Grad.

Hinweis: Achten Sie sehr darauf, die Schrauben nicht vollständig zu lösen.

Windschutz

Der Windschutz bietet maximalen Schutz vor Plosivlauten und erzeugt einen wärmeren, intimeren Klang für Sprachanwendungen wie Podcasting und Gaming.

Spezifikationen

Wandlertyp: Dynamisch (Tauchspule)

Richtcharakteristik: Unidirektional (Niere)

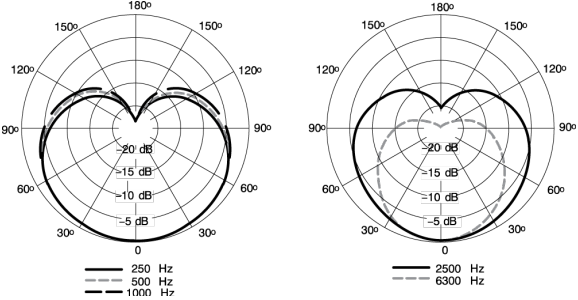

Typische Richtcharakteristik

Ausgangsimpedanz: 252 Ω

Frequenzgang: 50 Hz bis 16.000 Hz

Typischer Frequenzgang

Empfindlichkeit:
(bei 1 kHz, Leerlaufspannung)
-55 dBV/Pa ^[1] (1,78 mV)
^--
[1] 1 Pa = 94 dB SPL

Polarität
Positiver Druck auf die Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3

Gehäuse
Ganzmetallkonstruktion

Montagetyp
5/8-27 Gewindehalterung

Nettogewicht: 0,55 kg (1.21 lbs)

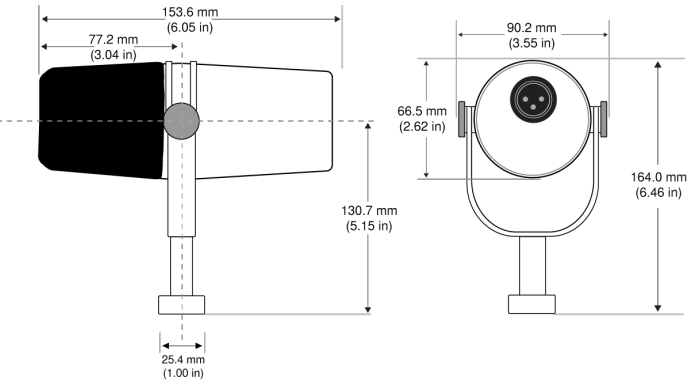

Gesamtabmessungen

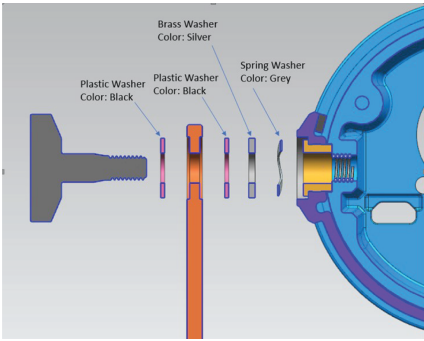

MV7X Halterungsbaugruppe

Die MV7X Halterung ermöglicht einem Podcaster eine flexible Mikrofonplatzierung. Lösen Sie die Halterungsknöpfe, und Sie können das Mikrofon in verschiedenen Winkeln einstellen. Falls das Mikrofon sich von der Halterung löst, sind dies die Schritte, um es in der richtigen Reihenfolge zusammenzusetzen, um sicherzustellen, dass Ihr Mikrofon sicher befestigt ist. Jede Seite verwendet eine dünne graue Federscheibe, eine glänzende silberne Messingscheibe, zwei schwarze Kunststoffscheiben sowie die Halterung und den Gewindehalterungsknopf.

1. Beginnen Sie mit dem Gewindeknopf mit der flachen Seite nach unten auf Ihrer Tischplatte.

2. Stapeln Sie die Unterlegscheiben auf den Gewindeknopf.
   • Legen Sie eine schwarze Kunststoffscheibe auf den Knopf.
   • Legen Sie als Nächstes eine Seite der Halterung auf.
   • Danach legen Sie die zweite schwarze Kunststoffscheibe auf.
   • Legen Sie die flache Silberscheibe und dann die dünne Federscheibe auf den Gewindeknopf.
3. Halten Sie die Schraubmontage mit Ihrem Finger fest, schieben Sie das MV7X auf die Gewindeschraube und drehen Sie den Knopf, um die Unterlegscheiben an Ort und Stelle zu halten.
   Hinweis: Achten Sie darauf, diese Seite befestigt, aber locker zu lassen, damit Sie genügend Spielraum haben, die Halterung leicht zu bewegen und die Unterlegscheiben auf der gegenüberliegenden Seite zu montieren.
4. Auf dem gegenüberliegenden Halterungsarm platzieren Sie die Unterlegscheiben in umgekehrter Reihenfolge in die Seite des MV7X.
   Dünne Federscheibe > Flache Silberscheibe > Schwarze Kunststoffscheibe > Halterungsarm
5. Der Halterungsarm muss direkt auf den Stapel der Unterlegscheiben gelegt werden. Um sicherzustellen, dass die Unterlegscheiben ausgerichtet sind, stecken Sie einen Stift durch die Halterung und die Unterlegscheiben, um sicherzustellen, dass alles richtig zentriert ist. Lassen Sie den Stift an Ort und Stelle.
6. Legen Sie die zweite schwarze Kunststoffscheibe auf den verbleibenden Gewindeknopf.
7. Entfernen Sie den Stift. Führen Sie den Gewindeknopf und die schwarze Kunststoffscheibe in die gestapelten Unterlegscheiben ein und ziehen Sie beide Seiten fest, um die Stabilität Ihres Mikrofons zu gewährleisten.


Zubehör

Mitgeliefertes Zubehör

Ersatzteile
