ENGWE Y600 Handbuch

Produktbeschreibung und Montageanleitung

Komponenteninformationen

1. Anzeige
2. Lenkerabdeckung
3. Bremshebel
4. Stromschloss
5. Klappdrehgriff
6. 3-in-1-Schalter
7. Lenker
8. Lenkerklemme
9. Klappbare Lenkerstange
10. Klemmring für Lenkerstange
11. Scheinwerfer
12. Vorderradschutzblech
13. Klappknopf
14. Klappstift
15. Sattelstützklemme
16. Klappbare Sattelstütze
17. Sitzkissen
18. Sattelrohr
19. Hinterradschutzblech
20. Hinterrad mit integriertem Motor
21. Vorderrad

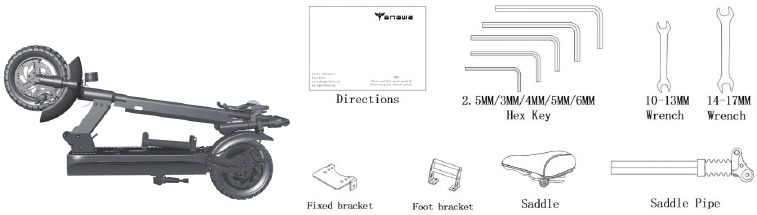

Packliste

Bitte überprüfen Sie sorgfältig, ob der Karton vollständig und in gutem Zustand ist. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihre Verkaufsstelle oder senden Sie eine E-Mail an den Hersteller. Bitte bewahren Sie den Karton und das Verpackungsmaterial mindestens 15 Tage lang auf, falls Sie den Scooter später versenden müssen.

Komplette Fahrzeugmontageanleitung

1. Nehmen Sie das gesamte Fahrzeug heraus und drücken Sie den Klappknopf mit dem Fuß nach unten, öffnen Sie dann die klappbare Lenkerstange und befestigen Sie sie, setzen Sie den Klapp-Zugstift zurück, um das Fahrzeug im geöffneten Zustand zu fixieren;

2. Öffnen Sie den Klapplenker und arretieren Sie den Klappknauf des Lenkers, um ihn zu fixieren;

3. Stellen Sie den Bremshebel in die richtige Position, verwenden Sie einen 5-mm-Schraubenschlüssel, um die Schrauben festzuziehen und ihn zu fixieren.

4. Stellen Sie die Anzeige in die richtige Position und verwenden Sie einen 3-mm-Schraubenschlüssel, um die Schrauben festzuziehen und sie zu fixieren

5. Stellen Sie das Stromschloss in eine geeignete Position, verwenden Sie einen 2,5-mm-Schraubenschlüssel, um die Schrauben festzuziehen, um es fest zu fixieren

6. Stellen Sie den 3-in-1-Schalter in eine geeignete Position, verwenden Sie einen 2,5-mm-Schraubenschlüssel, um die Schrauben festzuziehen, um ihn zu fixieren.

7. Nachdem Sie den Lenker auf die richtige Höhe eingestellt haben, ziehen Sie die Lenkerklemme fest und befestigen Sie dann den Griff, um die Lenkereinstellung abzuschließen.

8. Öffnen Sie das geklappte Sattelrohr, arretieren Sie den Griff und drücken Sie den Griff, um es zu fixieren, um das Öffnen des geklappten Sattelrohrs abzuschließen.

9. Nehmen Sie den Sattel und das Sattelrohr heraus, stellen Sie sie in die passende Position ein, verwenden Sie einen 14-mm-Gabelschlüssel, um die Muttern der Klemmung auf beiden Seiten festzuziehen, um die Montage von Sattel und Sattelrohr abzuschließen.

10. Setzen Sie das montierte Sitzkissen in das geklappte Sattelrohr ein, um es in die geeignete Position zu bringen, verriegeln Sie die Sattelrohrklemme und befestigen Sie dann den Griff, um die Sitzkisseninstallation abzuschließen.

11. Schalten Sie zuerst das Stromschloss ein, um die Spannung anzuzeigen, und drücken Sie dann den Instrumentenschalter, um die Leistungsmessanzeige normal zu öffnen, um die Installation des gesamten Fahrzeugs abzuschließen.

12. Verwenden Sie einen 6-mm- und einen 13-mm-Gabelschlüssel, um die Befestigungsschrauben des Sattelrohrs und die Schrauben an beiden Seiten des Stoßdämpfers zu lösen, nehmen Sie das Sattelrohr und die Halterung ab, befestigen Sie die hintere Fußstütze und ihre Halterung entsprechend an den Löchern der Rahmenplatte und ziehen Sie dann die gerade entfernten Schrauben entsprechend fest, um die Installation der hinteren Fußstütze abzuschließen.


Ladeschritte

1. Öffnen Sie den Gummistopfen des Ladeanschlusses und stecken Sie den Ladestecker ein. Die Ladeanzeige leuchtet rot, was auf einen normalen Ladevorgang hinweist. Leuchtet die Anzeige grün, ist der Akku vollständig geladen.

2. Trennen Sie das Ladegerät und schließen Sie den Gummistopfen, wenn der Ladevorgang abgeschlossen ist.


Bitte verwenden Sie zum Laden das Original-Ladegerät, da sonst die Gefahr einer Batterieschädigung oder eines Brandes besteht. Schließen Sie das Ladegerät nicht an, wenn der Ladeanschluss oder das Ladekabel nass ist.
Wenn der Akku defekt ist oder Wasser eingedrungen ist, laden oder verwenden Sie den Akku nicht weiter. Schalten Sie den Netzschalter ein. Wenn alle 5 Leistungsbalken auf dem Armaturenbrett dauerhaft leuchten, ist der Ladevorgang des Scooters abgeschlossen.

Zusammenklappen und Handhabung

1. Schalten Sie den Scooter aus, lösen Sie den Klappdrehgriff des Lenkers und ziehen Sie ihn zu den beiden Außenseiten, klappen Sie ihn dann nach unten, der Lenkerklappvorgang ist abgeschlossen.

2. Den Griff des Sitzkissens nach oben schnappen lassen, um das Sitzkissen hochzuklappen, die Klappklemme um 90 Grad drehen lösen, und dann den Griff des klappbaren Sattelrohrs lösen, das Sattelrohr wird nach unten geklappt, um das Zusammenklappen des Sattelrohrs abzuschließen.

3. Ziehen Sie den Klappstift und drehen Sie ihn in andere Positionen, drücken Sie dann den Klappknopf und klappen Sie die klappbare Lenkerstange nach unten, um das Zusammenklappen des gesamten Fahrzeugs abzuschließen.

4. Sobald der Scooter zusammengeklappt ist, halten Sie die Lenkerstangen zum Tragen fest.


Wartung

Reinigung

Verwenden Sie ein weiches, feuchtes Tuch, um die Haupteinheit abzuwischen. Um hartnäckigen Schmutz zu entfernen, schrubben Sie mit einer Zahnbürste und Zahnpasta und reinigen Sie dann mit einem weichen, feuchten Tuch.

Verwenden Sie keinen Alkohol, Benzin, Kerosin oder andere ätzende, flüchtige Lösungsmittel zur Reinigung Ihres Scooters.

Diese Substanzen können die äußere und innere Struktur des Scooter-Gehäuses beschädigen. Es ist verboten, den Scooter mit einem Hochdruckreiniger oder Gartenschlauch mit Wasser zu besprühen. Stellen Sie vor der Reinigung sicher, dass der Scooter ausgeschaltet, das Ladekabel abgezogen und die Gummiabdeckung des Ladeanschlusses geschlossen ist. Andernfalls können die elektronischen Komponenten oder der Akku beschädigt werden.

Lagerung

Wenn der Scooter nicht in Gebrauch ist, stellen Sie ihn an einen hellen, trockenen Ort. Parken Sie den Scooter nicht im Freien. Sonneneinstrahlung oder extreme Temperaturbedingungen (zu heiß und zu kalt) beschleunigen die Alterung der Kunststoffteile und können zu einer kürzeren Batterielebensdauer führen.

Akkuentnahme und Wartung

Verwenden Sie ohne Genehmigung keine Batterien von Drittanbietern, da dies ein Sicherheitsrisiko darstellt. Lagern oder laden Sie den Akku nicht bei Temperaturen außerhalb der angegebenen Grenzwerte (siehe Spezifikationen).

Spezifikationstabelle

Instrumentierung & Bedienung

Schnittstellenbeschreibung

Bedienungsanleitung

1. Öffnen Sie das Stromschloss und halten Sie die Ein-/Aus-Taste 2 Sekunden lang gedrückt, die Instrumentenbeleuchtung leuchtet auf, um das Gerät einzuschalten. Halten Sie die Ein-/Aus-Taste im eingeschalteten Zustand 2 Sekunden lang gedrückt, um das Instrument auszuschalten.

2. Durch kurzes einmaliges Drücken der Taste können Sie zwischen den Gängen 1-2-3 wechseln, um verschiedene Geschwindigkeitserlebnisse zu erhalten.

   Im 1. Gang starten, nicht im 2. oder 3.!

3. Drücken Sie die rote Scheinwerfertaste, um die vorderen und hinteren Scheinwerfer einzuschalten. Drücken Sie sie erneut, um die Taste herausspringen zu lassen und die vorderen und hinteren Lichter auszuschalten.

4. Der mittlere schwarze Schlüssel öffnet nach links und der linke Blinker schaltet sich ein, öffnet nach rechts und der rechte Blinker schaltet sich ein. Der Schlüssel ist zentriert und die linken und rechten Blinker gehen aus.

5. Drücken Sie die grüne Hupentaste, die Hupe ertönt. Lassen Sie die Taste los, die Hupe ertönt nicht.

6. Instrumenten-Leistungsanzeige, 5 Balken für den vollen Ladezustand. Wenn der Ladezustand 1 Balken beträgt, sollte das Fahrzeug rechtzeitig aufgeladen werden.


Anleitung zur Geschwindigkeitsbegrenzung und -freigabe

1. Beginnen Sie, indem Sie den Notausschalter drücken, das elektrische Stromschloss öffnen, die Anzeige öffnen und dann den Gashebel 3 Mal betätigen, um die Geschwindigkeitsbegrenzung einzustellen.
2. Dieselbe Vorgehensweise wie bei der Geschwindigkeitsbegrenzung: Zuerst den Notausschalter drücken, das elektrische Stromschloss öffnen, die Anzeige öffnen und dann den Gashebel 3 Mal betätigen, um die Geschwindigkeitsbegrenzung aufzuheben.

Sicherheitshinweise

1. Elektrofahrräder sind auf öffentlichen Verkehrsstraßen nicht erlaubt, bitte beachten Sie beim Fahren des Y 10 die örtlichen Gesetze und Bestimmungen.
2. Scooter sind ein Freizeitprodukt. Sie müssen üben, bevor Sie die Fahrkünste beherrschen können. Engwe ist nicht verantwortlich für Verletzungen oder Schäden, die durch mangelnde Erfahrung des Fahrers oder die Nichtbeachtung der Anweisungen in diesem Dokument verursacht werden.
3. Bevor Sie Ihren Scooter jemandem leihen, stellen Sie sicher, dass diese Person dieses Handbuch gelesen, das Anleitungsvideo angesehen und eine Anfängeranleitung erhalten hat. Es liegt in Ihrer Verantwortung, die Sicherheit Ihres neuen Passagiers zu gewährleisten. Bitte helfen Sie ihm/ihr beim Erlernen der Produktnutzung, bis er/sie die grundlegende Bedienung des Scooters beherrscht. Bitte stellen Sie sicher, dass jeder neue Fahrer einen Helm und andere Schutzausrüstung trägt.
4. Die Befolgung der Tipps und Warnhinweise in diesem Handbuch wird die Risiken reduzieren, aber nicht alle Risiken eliminieren. Bitte denken Sie daran, dass Sie bei der Benutzung eines Scooters dem Risiko von Verletzungen oder Tod durch Kontrollverlust, Kollisionen und Stürze ausgesetzt sein können. Scooter sind nur für die Nutzung auf harten Oberflächen geeignet. Es wird empfohlen, sie in relativ geschlossenen Straßenumgebungen (z. B. kleine Flächen, Parks, spezielle Bereiche usw.) zu verwenden und keine Bereiche mit Hindernissen und Kontaktpunkten zu überqueren. Seien Sie aufmerksam und verlangsamen Sie das Tempo, wenn Sie unbekannte Umgebungen betreten.
5. Um das Verletzungsrisiko zu reduzieren, müssen Sie alle 'Caution' (Vorsicht) und "Warning notices" (Warnhinweise) in diesem Handbuch lesen und befolgen. Überschreiten Sie nicht die Höchstgeschwindigkeit und fahren Sie nicht auf Autobahnen.
6. Wählen Sie für Ihre erste Fahrt keine Bereiche, in denen Kinder, Fußgänger, Haustiere, Fahrzeuge, Fahrräder usw. ein Hindernis und eine potenzielle Gefahr darstellen könnten.
7. Bitte respektieren Sie beim Fahren die Rechte von Fußgängern. Vermeiden Sie es, Fußgänger zu erschrecken, insbesondere ältere Menschen, Kinder, Behinderte und Schwangere. Machen Sie Fußgänger auf sich aufmerksam, wenn Sie sich ihnen von hinten nähern, und verlangsamen Sie das Tempo beim Überholen. Bitte beachten Sie die örtlichen Verkehrsgesetze.
8. Beim Fahren in Ländern und Regionen, in denen es keine Gesetze oder Vorschriften für Elektroroller gibt, müssen die Sicherheitsanforderungen für Fahrer in diesem Handbuch strikt eingehalten werden. Engwe haftet nicht für Sachschäden, Personenschäden, Unfälle oder Rechtsstreitigkeiten, die aus der Nichteinhaltung der Sicherheitstipps in diesem Handbuch durch den Benutzer resultieren.
9. Bevor Sie den Scooter fahren, prüfen und stellen Sie sicher, dass keine Befestigungselemente locker sind oder Teile beschädigt sind. Wenn der Scooter ein ungewöhnliches Geräusch oder einen Alarm macht, stellen Sie die Nutzung sofort ein und wenden Sie sich an Ihre Verkaufsstelle oder senden Sie eine E-Mail an den Hersteller.
10. Beim Fahren beachten Sie bitte die Straßenoberfläche, vermeiden Sie Hindernisse und fahren Sie auf ebenem Untergrund (einschließlich, aber nicht beschränkt auf nassen Untergrund, losen Sand, steinigen Untergrund, Eis).
11. Dieses Produkt ist für Personen im Alter von 14-60 Jahren und einem Gewicht von bis zu 120 kg geeignet.
12. Versuchen Sie nicht, Ihr Elektrofahrzeug aufzuladen, wenn der Ladeanschluss, das Ladegerät oder die Steckdose nass ist.
13. Stellen Sie sicher, dass der Scooter mit dem Original-Engwe-Ladegerät geladen wird.
14. Verwenden Sie nur von Engwe zugelassene Teile und Zubehör. Und modifizieren Sie Ihren Scooter nicht.
15. Kinder sollten Scooter nicht benutzen oder mit Scooter-Teilen spielen. Beim Fahren können die Vibrationen des Scooters den Körper des Fahrers zum Vibrieren bringen.
16. Es wird empfohlen, auf einer ebenen, festen Fläche zu parken. Beim Parken an einem Hang muss der Ständer bergab zeigen, um ein Umkippen zu verhindern. Lassen Sie den Scooter nicht unkontrolliert abrollen, um zu verhindern, dass der Seitenständer unter dem Einfluss der Schwerkraft einklappt und das Fahrzeug umkippt. Nach dem Ausklappen des Seitenständers prüfen Sie, ob das Fahrzeug stabil steht, um ein Umkippen zu verhindern (Rutschen, Wind, Erschütterungen). Parken Sie nicht in belebten Bereichen. Es wird empfohlen, an einer Wand zu parken. Bitte versuchen Sie, den Scooter auf einer ebenen Straße zu parken.
17. Für ein besseres Fahrerlebnis wird eine regelmäßige Wartung des Produkts empfohlen.
18. Bitte lesen Sie die Bedienungsanleitung vor dem Aufladen.
19. Berühren Sie die Bremsenteile des Scooters nicht, da dies zu Verletzungen führen kann.

Bitte beachten Sie die folgenden Sicherheitstipps

1. Personen, die für diesen Scooter nicht geeignet sind, sind unter anderem: Personen unter Alkohol- oder Drogeneinfluss, Personen, die aufgrund von Krankheit keine anstrengenden Übungen ausführen können, Personen, die ihr Gleichgewicht nicht halten können, Personen, deren Gewicht die vorgeschriebene Grenze überschreitet (siehe "Specifications" (Spezifikationen) in der Bedienungsanleitung), und schwangere Frauen.
2. Minderjährige müssen beim Fahren von Scootern von Erwachsenen beaufsichtigt werden.
3. Bitte beachten Sie beim Fahren die örtlichen Gesetze und Vorschriften. Bitte fahren Sie Ihren Scooter nicht in Bereichen, in denen dies durch lokale Gesetze verboten ist.
4. Um sicher zu fahren, müssen Sie sicherstellen, dass Sie den Bereich vor sich sehen können und dass Sie von anderen gesehen werden können.
5. Fahren Sie aus keinem Grund bei Schnee, Regen, rutschigem, schlammigem oder eisigem Wetter. Fahren Sie Ihren Scooter nicht über Hindernisse (Sand, Steine oder Barrikaden), da dies zu Gleichgewichts- oder Haftungsverlust führen und einen Sturz verursachen könnte.
6. Schäden und Verluste durch Wassereintritt sind nicht von der Garantie abgedeckt.
7. Bitte fahren Sie nicht nachts.
8. Bitte beschleunigen oder verzögern Sie nicht plötzlich. Bitte überschreiten Sie nicht die Höchstgeschwindigkeit; andernfalls besteht die Gefahr von Kontrollverlust, Kollision und Sturz.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

ENGWE Y600 Handbuch herunterladen
