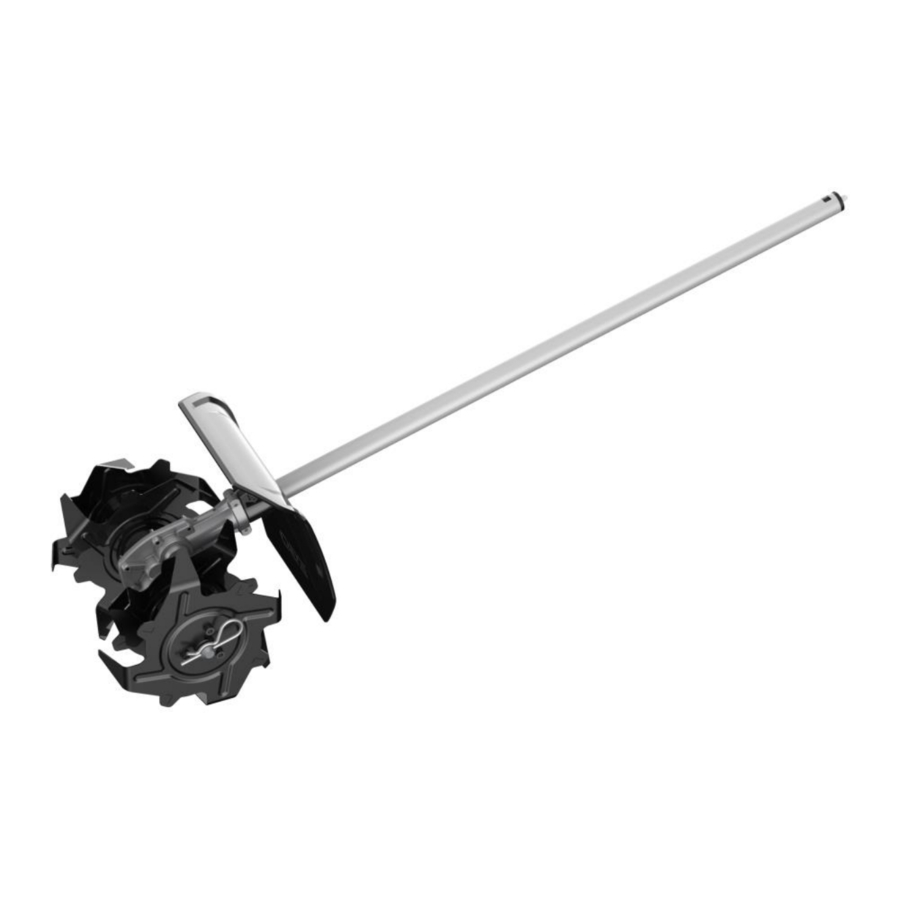

EGO CTA9500 Handbuch

Fehlerbehebung
| Problem | Mögliche Ursache | Fehlerposition | Test & Lösung |
Klinge steckt fest | Klinge abgenutzt oder durch Harz verklebt. | Klinge | Die abgenutzte Klinge durch eine neue ersetzen oder das Harz reinigen. |
Geräusch | Mangel an Schmierfett im Getriebe. | Getriebegehäuse | Fett hinzufügen |
Werkzeugliste für die Reparatur
| NR. | Werkzeugliste | SPEZIFIKATION | Bemerkung |
| 1 | Sechskantschlüssel | 4mm, 2mm | |
| 2 | Kreuzschlitzschraubendreher |
Austausch des rechten/linken äußeren Messersatzes
Demontage des rechten/linken äußeren Messersatzes

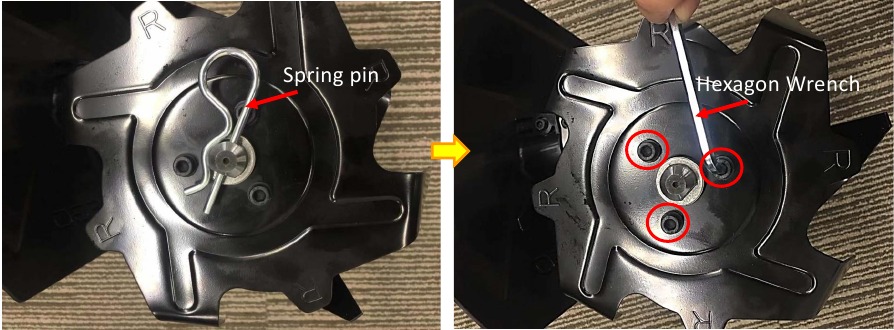

- Federstift entfernen und die drei Schrauben1# mit dem Sechskantschlüssel lösen.
![EGO - CTA9500 - Demontage des rechten/linken äußeren Messersatzes - Schritt 1 Demontage des rechten/linken äußeren Messersatzes - Schritt 1]()
| Beschreibung | Teilenummer | Menge |
| Federstift | 5670479001 | 2 |
| Schraube1# | 5620667001 | 3 |

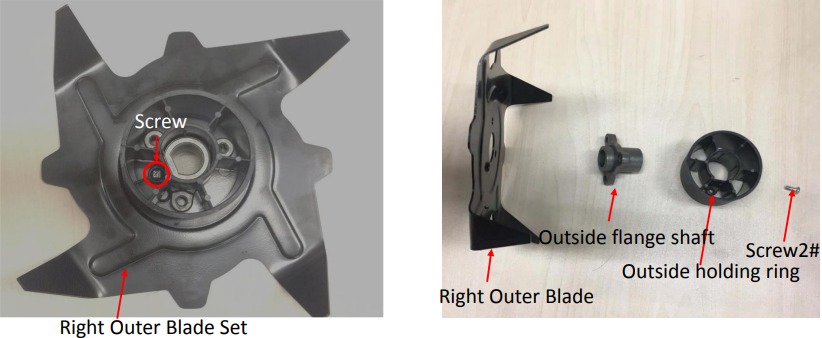

- Den rechten äußeren Messersatz entfernen und die Schraube2# mit dem Kreuzschlitzschraubendreher lösen. Falls Teile defekt sind, diese ersetzen.
![EGO - CTA9500 - Demontage des rechten/linken äußeren Messersatzes - Schritt 2 Demontage des rechten/linken äußeren Messersatzes - Schritt 2]()
| Beschreibung | Teilenummer | Menge |
| Rechtes Außenmesser | 3706735001 | 1 |
| Außenflanschwelle | 3521094001 | 2 |
| Außenhaltebügel | 3129563001 | 2 |
| Schraube 2# | 5620039002 | 1 |
| Rechter Außenmessersatz | 2825756002 | 1 |

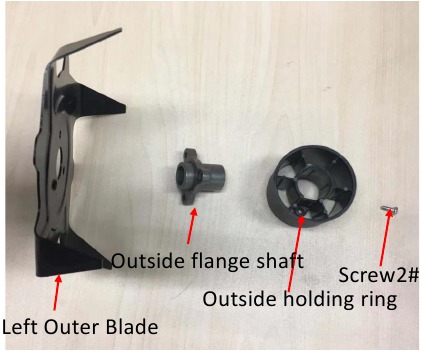

HINWEIS: Falls Teile des linken äußeren Messersatzes beschädigt sind, tauschen Sie diese gemäß den obigen Schritten aus.

| Beschreibung | Teilenummer | Menge |
| Linkes Außenmesser | 3706734001 | 1 |
| Außenflanschwelle | 3521094001 | 2 |
| Außenhaltebügel | 3129563001 | 2 |
| Schraube 2# | 5620039002 | 1 |
| Linker Außenmessersatz | 2825758002 | 1 |
Montage des rechten/linken äußeren Messersatzes

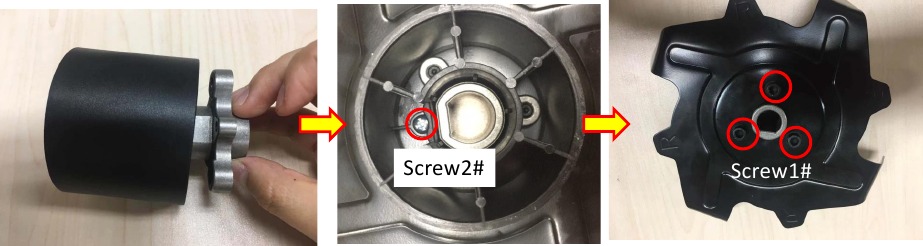

- Die Außenflanschwelle in den Außenhaltebügel einsetzen und die Schraube2# festziehen.
- Das rechte Außenmesser in die Außenflanschwelle einsetzen und die drei Schrauben1# festziehen.

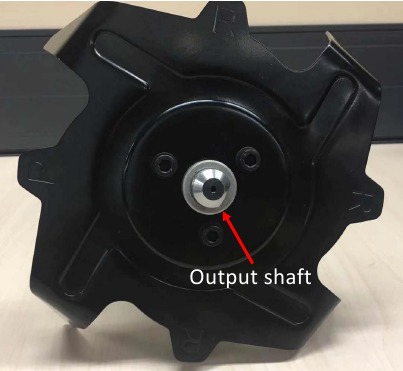

- Den rechten äußeren Messersatz auf die Abtriebswelle setzen
![EGO - CTA9500 - Montage des rechten/linken äußeren Messersatzes - Schritt 2 Montage des rechten/linken äußeren Messersatzes - Schritt 2]()

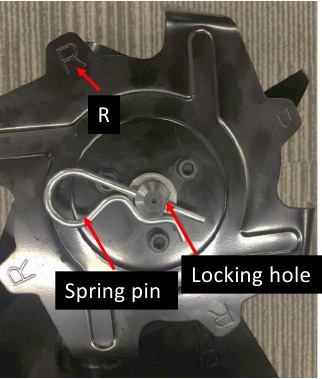

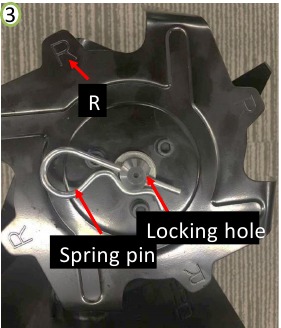

- Den Federstift in die Arretierbohrung stecken.
![EGO - CTA9500 - Montage des rechten/linken äußeren Messersatzes - Schritt 3 Montage des rechten/linken äußeren Messersatzes - Schritt 3]()
HINWEIS: Die gestempelte Seite mit der Aufschrift „Right“ (Rechts) sollte immer nach außen zeigen.
TIPPS: Der Vorgang zur Montage des linken Außenmessers ist wie oben beschrieben.

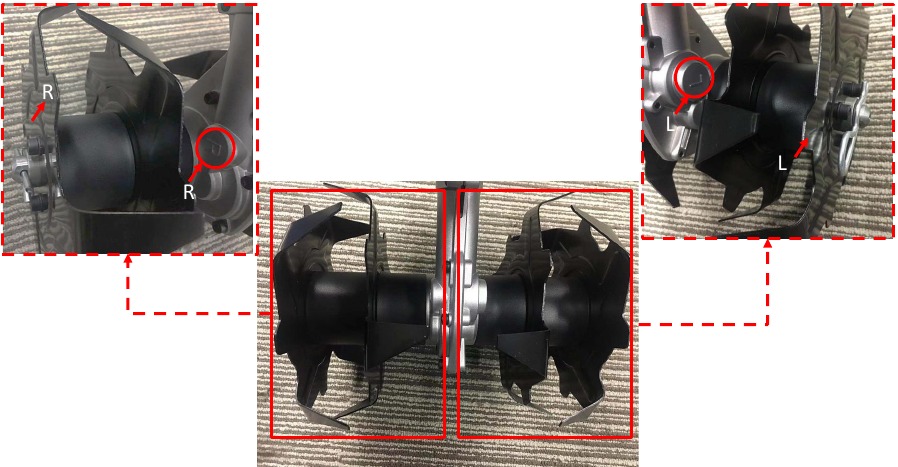

HINWEIS: Für den korrekten Betrieb des Kultivators müssen die Klingen in der richtigen Ausrichtung montiert werden. Die Symbole R und L sind auf den Klingen und dem Getriebe eingeprägt.

Austausch des rechten/linken inneren Messersatzes
Demontage des rechten/linken inneren Messersatzes

- Das rechte Außenmesser wie im Abschnitt "Demontage des rechten/linken äußeren Messersatzes" gezeigt demontieren.

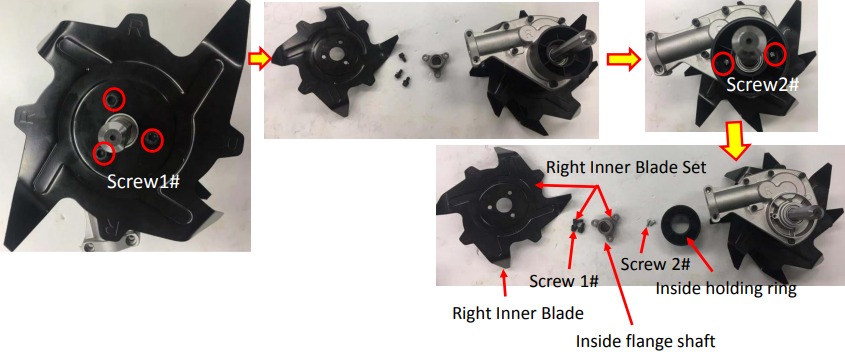

- Die drei Schrauben1# lösen, um den rechten inneren Messersatz zu entfernen. Falls Teile defekt sind, diese ersetzen.
- Falls der Innenhaltebügel beschädigt ist, die beiden Schrauben2# lösen, um ihn auszutauschen.
| Beschreibung | Teilenummer | Menge |
| Rechtes Innenmesser | 3706733001 | 1 |
| Innenflanschwelle | 3521093001 | 2 |
| Innenhaltebügel | 3129565001 | 2 |
| Schraube 1# | 5620667001 | 3 |
| Schraube 2# | 5620039002 | 2 |
| Rechter Innenmessersatz | 2825757002 | 1 |

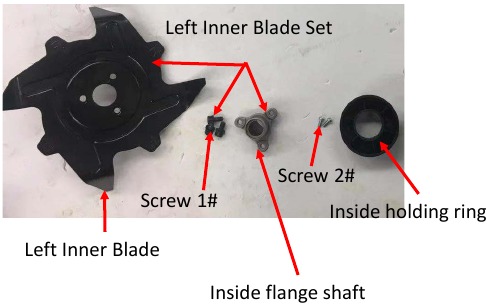

HINWEIS: Falls Teile des linken inneren Messersatzes beschädigt sind, tauschen Sie diese aus.

| Beschreibung | Teilenummer | Menge |
| Linkes Innenmesser | 3706732001 | 1 |
| Innenflanschwelle | 3521093001 | 2 |
| Innenhaltebügel | 3129565001 | 2 |
| Schraube 1# | 5620667001 | 3 |
| Schraube 2# | 5620039002 | 2 |
| Linker Innenmessersatz | 2825755002 | 1 |
Montage des rechten/linken inneren Messersatzes

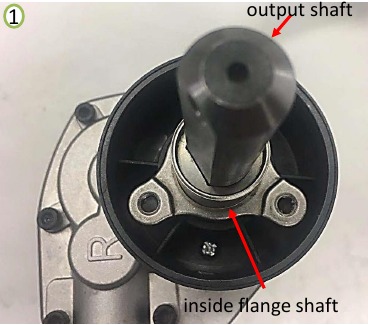

- Die Innenflanschwelle auf die Abtriebswelle setzen (Abb.1).

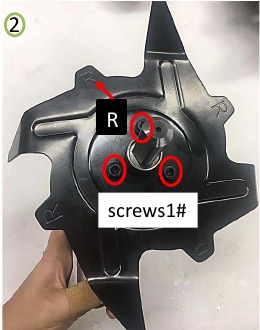

- Das rechte Innenmesser in die Abtriebswelle einsetzen und die drei Schrauben1# festziehen (Abb.2).
![]()
- Den rechten äußeren Messersatz wie im Abschnitt "Montage des rechten/linken äußeren Messersatzes" gezeigt montieren (Abb.3).
![]()
HINWEIS: Die gestempelte Seite mit der Aufschrift „R“ (R) sollte immer nach außen zeigen.
TIPPS: Die Montage des linken Innenmessers kann nach den oben beschriebenen Schritten erfolgen.

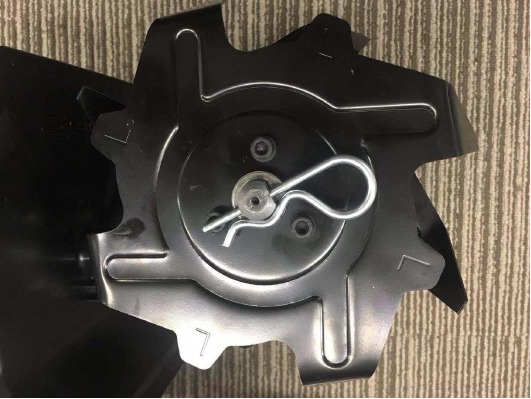

HINWEIS: Die Klingen, deren Zinken in beide Richtungen zeigen, müssen innen, am nächsten zum Getriebe, montiert werden.

Austausch der Rohrbaugruppe

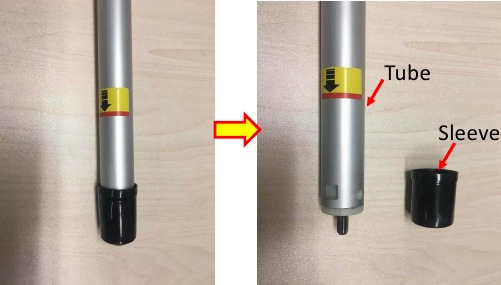

- Die Hülse vom Rohr entfernen.

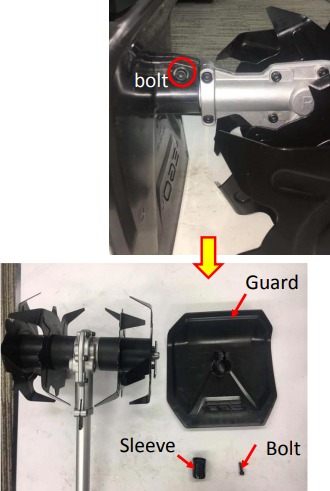

- Die Schraube vom Schutz lösen und den Schutz von der Welle nehmen. Bei Beschädigung des Schutzes diesen austauschen.
![EGO - CTA9500 - Austausch der Rohrbaugruppe - Schritt 2 Austausch der Rohrbaugruppe - Schritt 2]()
| Beschreibung | Teilenummer | Menge. |
| Hülse | 3128734001 | 1 |
| Schutz | 3403025001 | 1 |
| Bolzen | 5620334004 | 1 |

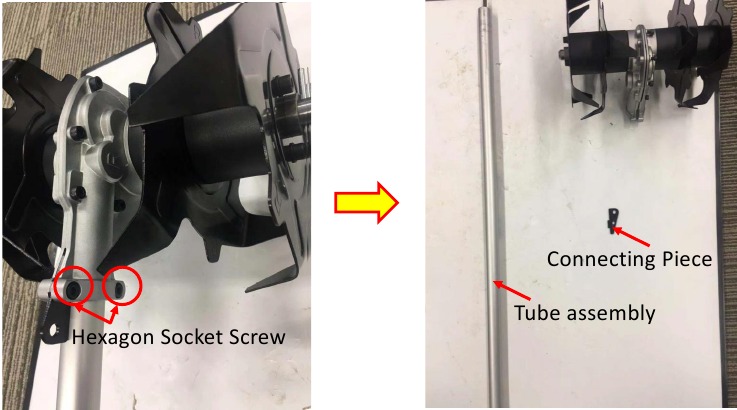

- 2 Stk. Sechskant-Innensechskantschrauben lösen, um die Rohrbaugruppe zu entfernen. Und eine neue Rohrbaugruppe ersetzen.
| Beschreibung | Teilenummer | Menge |
| Innensechskantschraube | 5620019004 | 2 |
| Verbindungsstück | 3706608001 | 1 |
| Rohrbaugruppe | 2825763002 | 1 |

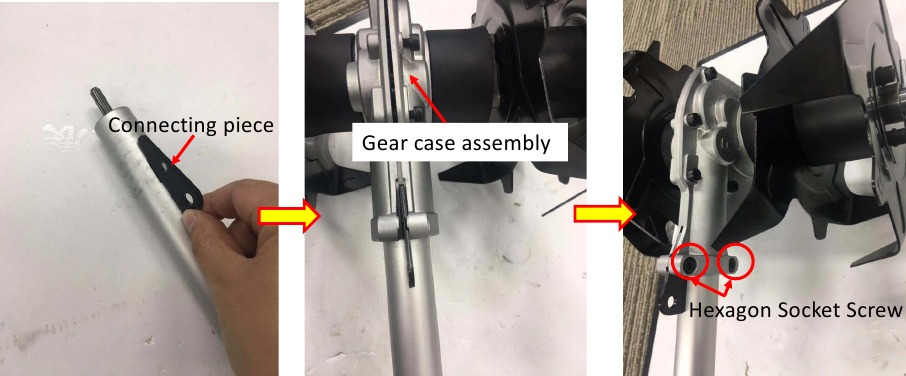

- Das Verbindungsstück in die Bohrung des Rohrs einführen.
- Die Rohrbaugruppe mit der Getriebegehäusebaugruppe verbinden und die beiden Innensechskantschrauben festziehen.
Austausch der Getriebegehäusebaugruppe

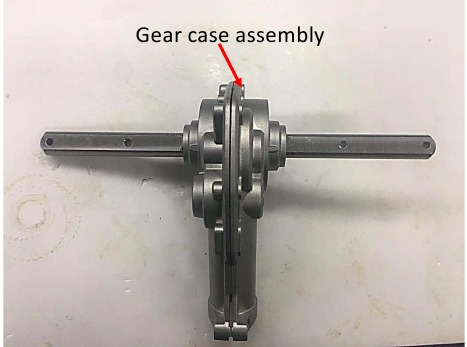

- Den Messersatz wie im Abschnitt „Austausch des rechten/linken äußeren Messersatzes“ und „Austausch des rechten/linken inneren Messersatzes“ gezeigt entfernen, dann die Rohrbaugruppe von der Getriebegehäusebaugruppe entfernen, wie im Abschnitt „Austausch der Rohrbaugruppe“ gezeigt. Die Getriebegehäusebaugruppe ersetzen, falls Teile darin beschädigt wurden.
![EGO - CTA9500 - Austausch der Getriebegehäusebaugruppe - Schritt 1 Austausch der Getriebegehäusebaugruppe - Schritt 1]()
| Beschreibung | Teilenummer | Menge |
| Getriebegehäusebaugruppe | 2826284001 | 1 |
- Den Messersatz wie im Abschnitt „Austausch des rechten/linken äußeren Messersatzes“ und „Austausch des rechten/linken inneren Messersatzes“ gezeigt montieren, dann die Rohrbaugruppe mit der neuen Getriebegehäusebaugruppe verbinden, wie im Abschnitt „Austausch der Rohrbaugruppe“ gezeigt.
![EGO - CTA9500 - Austausch der Getriebegehäusebaugruppe - Schritt 2 Austausch der Getriebegehäusebaugruppe - Schritt 2]()
Aufgrund kontinuierlicher Produktverbesserungen verwenden Sie bitte die aktuellste SBOM- und Ersatzteilliste, um bei Bedarf Ersatzteile zu bestellen.
