Cisco Desk Pro Handbuch

Inhalt

1 Abmessungen
2 Lieferumfang
3 Standfuß anbringen
4 Aus der Verpackung nehmen
5 Winkel einstellen
6 Kabel anschließen
7 Tasten und Anschlüsse
8 Anschlussfeld
9 Netzteil an der Wand montieren
10 Wandmontage
11 VESA-Halterung
12 Lautsprechergitter wechseln
13 Referenzen
14 Anleitung herunterladen
15 In anderen Sprachen

Abmessungen

Breite
63 cm / 24.8 in.
Höhe
51 cm / 20.1 in.
Tiefe
7.5 cm / 3 in.
Gewicht
11.6 kg / 25.6 lb.

Das Tischgerät nicht abdecken
Um Überhitzung zu vermeiden, sollte das Tischgerät nicht abgedeckt oder in einer Nische platziert werden.
Dieses Gerät ist nicht für den Einsatz an Orten geeignet, an denen Kinder anwesend sein könnten.

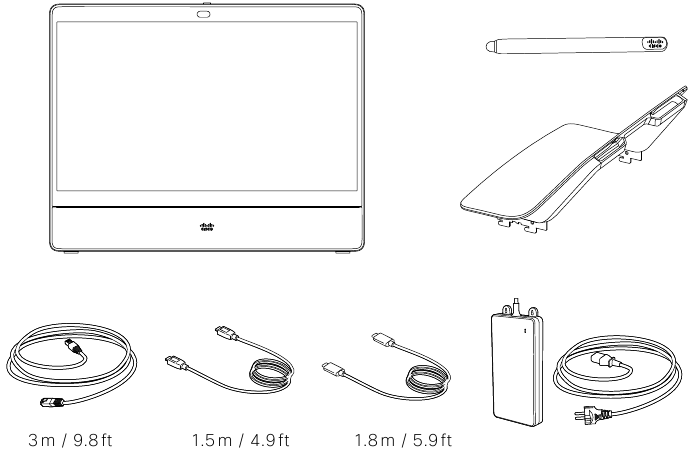

Lieferumfang

Separat erhältlich

Standfuß anbringen

Aus der Verpackung nehmen

Winkel einstellen

Kabel anschließen

Schließen Sie die Strom- und Ethernet-Kabel an.
Verwenden Sie entweder USB-C oder HDMI , um Ihren Laptop anzuschließen.

USB-C zur Bildschirmerweiterung, Touch-Weiterleitung, Laptop-Aufladung und Zugriff auf Kamera- und Audiosteuerung.
HDMI, wenn Sie nur eine Erweiterung für Ihr Laptop-Display benötigen.

Drücken Sie den Netzschalter, um das Gerät einzuschalten, und folgen Sie den Anweisungen auf dem Bildschirm, um es einzurichten.

Tasten und Anschlüsse

Anschlussfeld

USB
Wartung (Micro-USB)
HDMI-Ausgang, für 2. Monitor
Ethernet-Anschluss
LAN-Anschluss
HDMI-Eingang: Inhaltsfreigabe
USB-C: Bildschirmerweiterung, Touch-Weiterleitung, Laptop-Aufladung und USB-Kamera-Modus
Stromversorgung
Pinhole für Werksreset

Netzteil an der Wand montieren

Stellen Sie sicher, dass das Netzteil so montiert ist, dass es von den Schrauben abgenommen werden kann.
Montieren Sie das Netzteil maximal 2 Meter / 6.5 feet über dem Boden.

Warnung Die Wand und das Montagematerial müssen das Produkt sicher tragen können.
Das wandmontierte System muss von qualifiziertem Personal und in Übereinstimmung mit den staatlichen und lokalen Bauvorschriften installiert werden.

Wandmontage

(Optionales Zubehör)

Befestigen Sie die Kabel mit dem Kabelbinder, um ein Herausrutschen zu vermeiden.

VESA-Halterung

(Optionales Zubehör)
Kompatibel mit 100×100, 200×100 und 200×200.

Befestigen Sie die Kabel mit dem Kabelbinder, um ein Herausrutschen zu vermeiden.

Lautsprechergitter wechseln

(Optionales Zubehör)

Besuchen Sie diese Websites, um mehr über Ihr Gerät zu erfahren.

help.webex.com

cisco.com/go/desk-docs

projectworkplace.cisco.com

cs.co/mtrdevice-docs

cs.co/webexadoption

Cisco Systems Inc.
Unternehmenszentrale
170 West Tasman Dr.
San Jose, CA 95134
USA
https://www.cisco.com/go/offices

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Cisco Desk Pro Handbuch herunterladen
