Asus E210M Serienhandbuch

Service-Übersicht

• ASUS ist nicht verantwortlich für direkte, indirekte, vorsätzliche oder unabsichtliche Schäden, die aus unsachgemäßer Installation und Bedienung resultieren.
• Lesen Sie dieses Servicehandbuch sorgfältig durch, um sich vor der Durchführung von Wartungsarbeiten und Reparaturen mit den verschiedenen Komponenten des Geräts vertraut zu machen.
• Um den besten Service zu bieten, haben wir die nachstehenden Informationen für Techniker von Distributoren und Wiederverkäufern bereitgestellt, um die vollständige Demontage und Montage des Geräts durchzuführen. Bevor Sie die Verfahren durchführen, lesen Sie bitte die Übersicht in diesem Servicehandbuch zur Komponentenübersicht, um unnötige Schäden an der Gerätehardware zu vermeiden.
• Aufgrund unterschiedlicher Vertriebsrichtlinien können die Komponenten bei Produkten derselben Serie unterschiedliche Spezifikationen aufweisen. Bitte beachten Sie das E-Handbuch nach Modell.

Checkliste vor der Reparatur

• Lesen Sie das gesamte Handbuch, bevor Sie mit Serviceverfahren beginnen, und befolgen Sie alle Anweisungen.
• Sichern Sie die Daten auf Ihrem Gerät.
• Legen Sie Ihr Gerät auf eine saubere und stabile Oberfläche.
• Schalten Sie Ihr Gerät aus.
• Trennen Sie alle angeschlossenen Peripheriegeräte und Kabel.
• Trennen Sie alle Stromkabel und entfernen Sie den Akku (falls zutreffend).

• Wenn Sie unsicher sind, ob Sie die beschriebenen Serviceverfahren durchführen können, brechen Sie ab und wenden Sie sich an ein autorisiertes Servicezentrum um Hilfe.
• Kaufen Sie Ersatzkomponenten bei autorisierten Händlern dieses Geräts, um maximale Kompatibilität und Zuverlässigkeit zu gewährleisten.

HINWEIS

• Die Abbildungen dienen nur als Referenz.
• Die in diesem Dokument beschriebenen Serviceverfahren hängen von der Modellkonfiguration ab und spiegeln möglicherweise nicht den gesamten Wartungsprozess wider.
  Für Wartungsarbeiten an Komponenten, die in diesem Dokument nicht behandelt werden, wenden Sie sich bitte an ein autorisiertes Servicezentrum für weitere Unterstützung.
• Bewahren Sie alle Klebebänder, Isoliermaterialien, Schrauben und andere entfernbare Gegenstände an einem sicheren Ort auf, bis der Servicevorgang abgeschlossen ist, da sie möglicherweise während der Wiederzusammenbau benötigt werden.

Bitte beachten Sie die folgenden Vorsichtsmaßnahmen, um Schäden am Notebook zu vermeiden, und stellen Sie sicher, dass Sie die in diesem Abschnitt beschriebenen geeigneten Werkzeuge für alle gewünschten Wartungsarbeiten auswählen.

Vorsichtsmaßnahmen

Bevor Sie Wartungs- oder Reparaturarbeiten am Notebook durchführen, befolgen Sie bitte zuerst die untenstehenden Schritte.

1. Stellen Sie sicher, dass das Notebook ausgeschaltet ist.
2. Ziehen Sie den Netzstecker vom Notebook ab.
3. Entfernen Sie alle Ringe, Uhren und andere Metallgegenstände von Ihren Händen.

4. Tragen Sie immer ein Erdungsband an Ihrem Handgelenk, um das Notebook vor statischer Entladung zu schützen.
5. Bitte beachten Sie "ANSI ESD S20.20" bezüglich ESD-Schutzmaßnahmen.
6. Legen Sie die demontierten Teile in den funktionellen PE-BEUTEL, um Schäden an den Teilen A/B/C/D zu vermeiden.
7. Die Umgebungstemperatur beträgt 20-30 ℃ und die Luftfeuchtigkeit 40% - 70%.
8. Vermeiden Sie das Zerkratzen der Geräteoberfläche; verwenden Sie bitte antistatische und weiche Materialien, die Sie im Reparaturumfeld wie auf dem Foto unten auf den Schreibtisch legen.

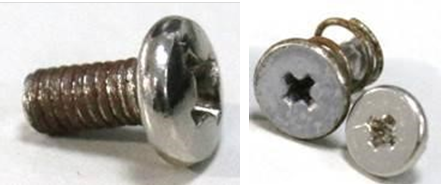

9. Kriterien für das Aussehen von Schrauben.
   Wenn die Schrauben das folgende beschädigte Aussehen aufweisen, verwenden Sie sie bitte nicht.
   1. Form deformiert.
   2. Lack abgekratzt.
   3. Rostig.

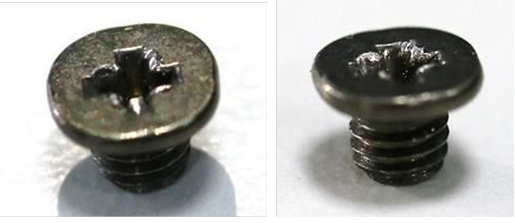

   4. Beschädigter Kopf – kann nicht eingedreht werden.

   5. Beschädigt – kann nicht sicher festgezogen werden.
10. Das folgende Kapitel enthält alle in diesem Servicehandbuch genannten Teilenummern, die nur als Referenz dienen. Der tatsächliche Teiname hängt von der jeweiligen SKU ab. Wenn Sie die genaue Teilenummer für eine Bestellung benötigen, beachten Sie bitte das Bestellbuch.
11. Aufgrund unterschiedlicher Vertriebsrichtlinien können die Komponenten bei demselben Modell unterschiedliche Spezifikationen aufweisen. Bitte beachten Sie, dass alle im Servicehandbuch gezeigten Bilder und Komponenten nur zu Demontage-/Montagezwecken dienen. Bitte beziehen Sie sich daher für die Demontage/Montage auf das tatsächliche Produkt.

Geeignete Werkzeuge

Die Abbildungen unten zeigen die geeigneten Werkzeuge, die für die Wartung und Reparatur des Notebooks verwendet werden sollten.

• Kreuzschraubendreher
  Bitte wählen Sie je nach Schraubenspezifikation den passenden Schraubendreher und Kopf.
  Die folgenden Fotos dienen nur als Referenz.
  Verwenden Sie einen Kreuzschraubendreher, um Schrauben zu befestigen/zu entfernen.


• Plastikspatel
• Pinzette
  Verwenden Sie eine Pinzette, um flexible Kabel zu entfernen/einzusetzen.

• Fühlerlehre
  Spezifikation der Fühlerlehre 0,05 mm-1,5 mm. Verwenden Sie sie, um den Spalt zu messen.


Bodenmodul

Die Abbildungen unten zeigen, wie das Bodenmodul entfernt wird.
Hinweis: Vor der Demontage stellen Sie bitte sicher, dass Sie den Adapter herausziehen und die Batterie länger als zehn Sekunden trennen, um IC-Schäden zu vermeiden.

1. Entfernen Sie 10 Schrauben am Bodenmodul.
   Montagehinweis: Befolgen Sie die umgekehrte Reihenfolge der Zahlen, um die Schrauben zu befestigen.
   Schraubendrehmoment (Kg F-cm): 2.0KG±0.2kgf.
   Schraubendrehmoment (Kg F-cm): 2.0KG±0.2kgf.

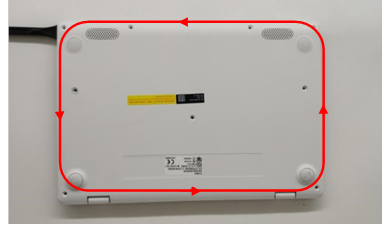

2. Verwenden Sie einen Plastikspatel, um das Bodenmodul aufzuhebeln und zu entfernen.

Rastnasen wie unten dargestellt

Teile:

• Gesamtzahl Schrauben * 10
• BODENMODUL *1
• (Der tatsächliche Teilename hängt von der jeweiligen SKU ab.)

Akku-Modul

Die Abbildungen unten zeigen, wie das Akku-Modul entfernt wird.
Hinweis: Vor der Demontage stellen Sie bitte sicher, dass Sie den Adapter herausziehen und die Batterie länger als zehn Sekunden trennen, um IC-Schäden zu vermeiden.

1. Trennen Sie den Akku-Stecker.


2. Trennen Sie den IO FFC.
   Hinweis: Führen Sie den FFC bis zum Anschlag ein, bis er genau mit der Linie übereinstimmt, wenn Sie die Verriegelung schließen.


3. Befolgen Sie die untenstehenden Nummern, um 6 Schrauben am Akku-Modul zu entfernen.
   Montagehinweis: Befolgen Sie die umgekehrte Reihenfolge der Zahlen, um die Schrauben zu befestigen.
   Schraubendrehmoment (Kg F-cm): 2.0KG±0.2kgf.


4. Entfernen Sie den Akku.

   Montagehinweis: Bitte ersetzen Sie den FFC durch einen neuen, wenn er während der Demontage beschädigt wird.
   Hier sind einige Beispiele für FFC-Schäden:



Teile:

• Gesamtzahl Schrauben * 4
• E210 BATT *1
• (Der tatsächliche Teilename hängt von der jeweiligen SKU ab.)

Lautsprechermodul

Die Abbildungen unten zeigen, wie das Lautsprechermodul entfernt wird.

1. Trennen Sie das Lautsprecherkabel


2. Nehmen Sie den Lautsprecher heraus.
   Bitte ordnen Sie das Lautsprecherkabel gut an, wenn Sie es zusammenbauen.


Teile:

• Gesamtzahl Schrauben * 0
• LAUTSPRECHERMODUL * 1
• (Der tatsächliche Teilename hängt von der jeweiligen SKU ab.)

Touchpad-Modul

Die folgenden Abbildungen zeigen, wie das Touchpad-Modul entfernt wird.

1. Trennen Sie das TP FFC und entfernen Sie die TP Holder Gasket.
   Hinweis: Stecken Sie das FFC bis zum Anschlag ein, bis es beim Verriegeln des Verschlusses genau mit der Linie übereinstimmt.
   Die Dichtung muss bei der Montage gut verklebt sein.

2. Entfernen Sie 3 Schrauben und nehmen Sie das Touchpad heraus.
   Hinweis zur Montage: Befolgen Sie die umgekehrte Reihenfolge der Zahlen, um die Schrauben festzuziehen.
   Anzugsdrehmoment der Schrauben (Kg F-cm): 1.8KG±0.2kgf.

   Hinweis zur Montage: Bitte wechseln Sie das FFC aus, wenn es während der Demontage beschädigt wird. Hier sind einige Beispiele für FFC-Schäden:



Teile:

• Gesamtzahl Schrauben * 3
• TOUCHPAD *1
• X330UA TP HOLDER GASKET *1
• E210MA TP FFC 8P 0.5MM L47//XINYA/X19AA1-8372-HP *1
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

WLAN-Modul

Die folgenden Abbildungen zeigen, wie das WLAN-Modul entfernt wird.

1. Entfernen Sie die Antennenanschlüsse.


2. Entfernen Sie 1 Schraube und nehmen Sie das WLAN heraus.
   Anzugsdrehmoment der Schraube: 2.0KG±0.2kgf


Teile:

• Gesamtzahl Schrauben * 1
• 802.11AC+BT5.0(2*2)M.2_WW//IN/9560.NGWG.NV957715JFP2/BLK *1
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

IO-Platine

Die folgenden Abbildungen zeigen, wie die IO-Platine entfernt wird.

1. Entfernen Sie 2 Schrauben und drehen Sie das Scharnier.
   Anzugsdrehmoment der Schrauben: 2.5KG±0.2kgf

2. Nehmen Sie die IO-Platine und die AUX-Antenne heraus.
   Bitte verlegen Sie die Antenne sorgfältig, wenn Sie sie montieren.


3. Entfernen Sie die AUX-Antenne.


Teile:

• Gesamtzahl Schrauben * 2
• E210MA WIFI AUX ANTENNA//AWAN/AYP6Y-100108*1
• IO_BD.//R2.0*1
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

Wärmemodul

Die folgenden Abbildungen zeigen, wie das Wärmemodul entfernt wird.

1. Entfernen Sie 4 Schrauben.
   Hinweis zur Montage: Befolgen Sie die umgekehrte Reihenfolge der Zahlen, um die Schrauben festzuziehen.
   Anzugsdrehmoment der Schrauben: 2.0KG±0.2kgf

2. Nehmen Sie das Wärmemodul heraus.

   Bitte reinigen Sie das verbleibende Wärmeleitmaterial und bestellen Sie UL50A TH CPU PAD für die Überarbeitung des Wärmeleitmaterials, wenn Sie das Wärmemodul wieder zusammenbauen.


Teile:

• Gesamtzahl Schrauben * 4
• THERMAL MODULE// *1
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

Hauptplatinen-Modul

Die folgenden Abbildungen zeigen, wie das Hauptplatinen-Modul entfernt wird.

1. Entfernen Sie 3 Schrauben, trennen Sie das EDP Cable und das Keyboard Cable.
   Anzugsdrehmoment der Schrauben: 2.0KG±0.2kgf
   Hinweis zur Montage: Bitte verlegen Sie die Kabel sorgfältig, wenn Sie sie montieren.

2. Entfernen Sie 2 Schrauben am Scharnier und drehen Sie es.
   Anzugsdrehmoment der Schrauben: 2.5KG±0.2kgf


3. Nehmen Sie die Hauptplatine heraus.


Teile:

• Gesamtzahl Schrauben * 5
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

Hinweis: Diese Bilder dienen als Referenz für Mylar/Dichtung/Schwamm usw. der Hauptplatine.

Top Case-Modul

Die folgenden Abbildungen zeigen, wie das Top Case-Modul entfernt wird.
Folgen Sie der Richtung der Pfeile, um die Scharniere zu drehen, und nehmen Sie das Top Case heraus.

Teile:

• Gesamtzahl Schrauben * 0
• K/B_(ND)_MODULE*1
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

LCD-Modul

Die folgenden Abbildungen zeigen, wie das LCD-Modul entfernt wird.

1. Entfernen Sie 2 Schrauben-Mylars.


2. Entfernen Sie 2 Schrauben an der Blende.
   Anzugsdrehmoment der Schrauben: 2.5KG±0.2kgf

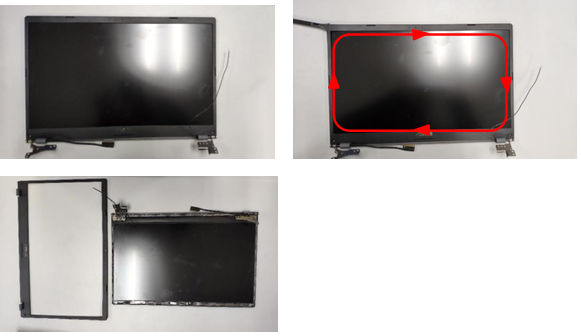

3. Verwenden Sie eine Kunststoffklinge, um den Rand aufzuhebeln, und nehmen Sie die LCD-Blende heraus.

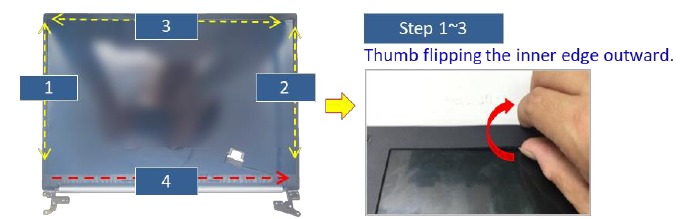

   Schritt 1~3: Beginnen Sie in der Mitte jeder Seite der Blende. Halten Sie mit dem Zeigefinger den äußeren Rand fest und klappen Sie mit dem Daumen den inneren Rand der Blende nach außen, um die Haken wie im Diagramm gezeigt zu lösen. (Es kann hilfreich sein, den äußeren Rand der Blende mit dem Zeigefinger festzuhalten.)

4. Befolgen Sie die untenstehenden Nummern, um 4 Schrauben am Scharnier zu entfernen.
   Hinweis zur Montage: Befolgen Sie die umgekehrte Reihenfolge der Zahlen, um die Schrauben festzuziehen.
   Anzugsdrehmoment der Schrauben (Kg F-cm): 2.5KG±0.2kgf.


   Hinweis: Wenn Sie Scharniere (Scharnierabdeckungen) ersetzen müssen, stellen Sie bitte sicher, dass Scharnier (Scharnierabdeckung) R und Scharnier (Scharnierabdeckung) L vom selben Hersteller stammen.
   Entfernen Sie 2 Schrauben und nehmen Sie die Scharnierkappen L und R heraus.
   Anzugsdrehmoment der Schrauben (Kg F-cm): 1.8KG±0.1kgf.

5. Entfernen Sie 4 Schrauben an der Halterung.
   Hinweis zur Montage: Befolgen Sie die umgekehrte Reihenfolge der Zahlen, um die Schrauben festzuziehen.
   Anzugsdrehmoment der Schrauben (Kg F-cm): 2.0KG±0.2kgf.

6. Drehen Sie das LCD-Panel und trennen Sie das EDP Cable, nehmen Sie das Panel heraus.

7. Trennen Sie das EDP Cable und die MAIN Antenna, entfernen Sie die Kamera. Bitte verlegen Sie die Kabel sorgfältig, wenn Sie sie montieren.



Rastnasen wie unten dargestellt

Teile:

• Gesamtzahl Schrauben * 10
• LCD BEZEL SCREW MYLAR//EASYRUN*2
• LCD BEZEL SUB ASSY//POWER SUCCES*1
• HINGE L//兆利*1
• HINGE R//兆利*1
• LCD COVER SUB ASSY//POWER SUCCES*1
• WIFI MAIN ANTENNA//INPAQ/WA-P-LB-02-799*1
• LCD TFT 11.6' HD US EDP//INNOLUX/N116BGE-EA2*1
• CAMERA VGA FIX 3.3V AMIC CL//AZWAVE/AM-7SF5A11-C*1
• EDP CABLE*1
• Hinge Cap *2
• (Der tatsächliche Teilname hängt von der jeweiligen SKU ab.)

Sicherheitsvorkehrungen

• Bevor Sie Komponenten handhaben, verwenden Sie ein geerdetes Armband oder berühren Sie einen sicher geerdeten Gegenstand, um Schäden durch statische Elektrizität zu vermeiden. Halten Sie Flüssigkeiten oder Feuchtigkeit von Ihrem Gerät fern, um Kurzschlüsse zu vermeiden.
• Entfernen Sie Ringe, Uhren und andere Metallgegenstände von Ihren Händen.
• Halten Sie Komponenten an den Kanten, um die ICS nicht zu berühren.
• Installieren Sie alle Komponenten ordnungsgemäß, bevor Sie die Wechselstromversorgung anschließen.
• Verwenden Sie keine Netzteile oder Akkus von anderen Geräten, um das Verletzungsrisiko durch Feuer oder Explosionen zu minimieren.
• Verwenden Sie nur zertifizierte Netzteile oder Akkus, die vom Hersteller oder autorisierten Händlern geliefert wurden.
• Lösen Sie alle Klemmen oder Klappen, bevor Sie Kabel entfernen, um Schäden zu vermeiden.
• Verwenden Sie die richtigen Schraubenmodelle für Ihr Gerät, um Schäden zu vermeiden.
• Entfernen Sie alle Klebstoffreste vollständig nach dem Entfernen und vor dem Einbau von Komponenten.
• Fotografieren Sie das Aussehen von Kabeln, Kabelführungen, Anschlüssen und Schrauben als spätere Referenz, bevor Sie mit jedem Schritt fortfahren.
