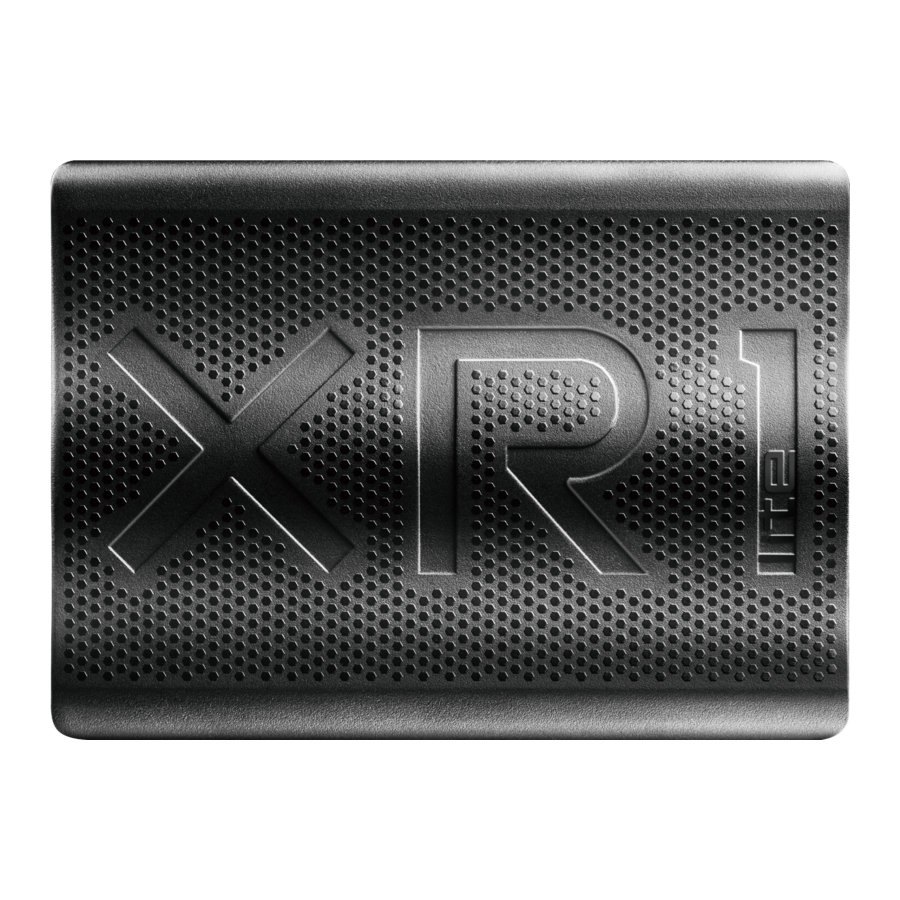

EVGA XR1 lite Handbuch

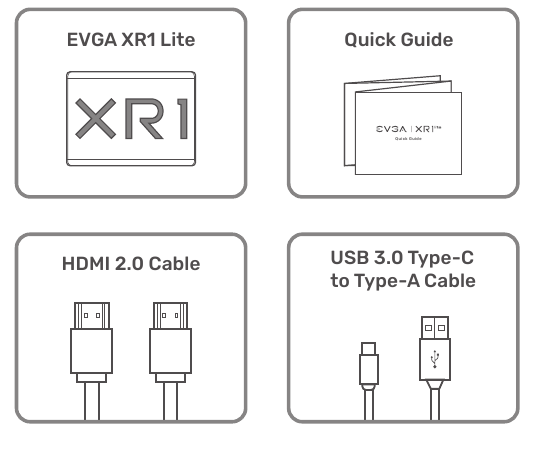

Lieferumfang
Die folgenden Zubehörteile sind im Lieferumfang des EVGA XR1 Lite enthalten.
Spezifikation
| Schnittstelle | USB 3.0 Type-C |
| Eingang & Ausgang (Pass-Through) | HDMI 2.0 |
| Eingang | 480p/ 576p/ 720p/ 1080i/ 1080p/ 2160p@60fps |
| Pass Through | 480p/ 576p/ 720p/ 1080i/ 1080p/ 2160p@60fps |
| Max. Aufnahmeauflösung | 1080p@60fps |
| Kodierungsformat | RAW |
| Abmessungen | 100mm x 73mm x 15.6mm ( L x B x H ) |
| Gewicht | 75g |
LED-Anzeigen
| Status | Ruhezustand | Aktiver Modus | Anmerkungen |
| Eingeschaltet | Purple | N/A | |
| USB 3.0 Modus | Flashing Blue | Blue | * Definiert durch USB-Anschluss |
| USB 2.0 Modus | Purple | Flashing Purple | * Definiert durch USB-Anschluss |
| HDCP geschützt | N/A | Red | OBS Notification |
| Keine Quelle gefunden | N/A | Red | OBS Notification |
| Skalierung nicht unterstützt | N/A | Red | OBS Notification |
| Firmware-Update | Wird aktualisiert: Rot blinkend Erfolgreich aktualisiert: Licht aus Update fehlgeschlagen: Rot | ||
Verwendung Ihrer EVGA XR1 Lite mit OBS (Open Broadcaster Software®)
OBS ist eine kostenlose Open-Source-Softwarelösung für Videoaufnahmen und Live-Streaming und wird von EVGA zur Nutzung der EVGA XR1 Lite Capture Card empfohlen.
Sie müssen die OBS-Software herunterladen, um zu beginnen, von: https://obsproject.com/download
Nachdem Sie OBS heruntergeladen und installiert haben, wird beim ersten Öffnen des Programms ein Assistent zur automatischen Konfiguration ausgeführt. Dieser versucht, die am besten geeigneten Einstellungen zu finden, die Ihr PC verarbeiten kann. Sie können diese Einstellungen später manuell ändern. (Beachten Sie die Kurzanleitung der EVGA XR1 Lite Capture Card, wie Sie Ihr Gerät an die EVGA XR1 Lite Capture Card und an Ihr Streaming-Gerät anschließen.)
OBS nimmt standardmäßig kein Video auf. Sie müssen Ihre EVGA XR1 Lite Capture Card aktivieren, indem Sie sie als Quelle hinzufügen. Klicken Sie entweder auf das + oder klicken Sie mit der rechten Maustaste in das Feld mit der Bezeichnung „Sources“ (Quellen) und fügen Sie dann ein Gerät hinzu und wählen Sie Ihre EVGA XR1 Lite Capture Card aus.
Geräteanordnung
Konfiguration für Desktop/Laptop
Für Spielkonsolen
Für Videokonferenzen
www.evga.com
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
EVGA XR1 lite Handbuch herunterladen
