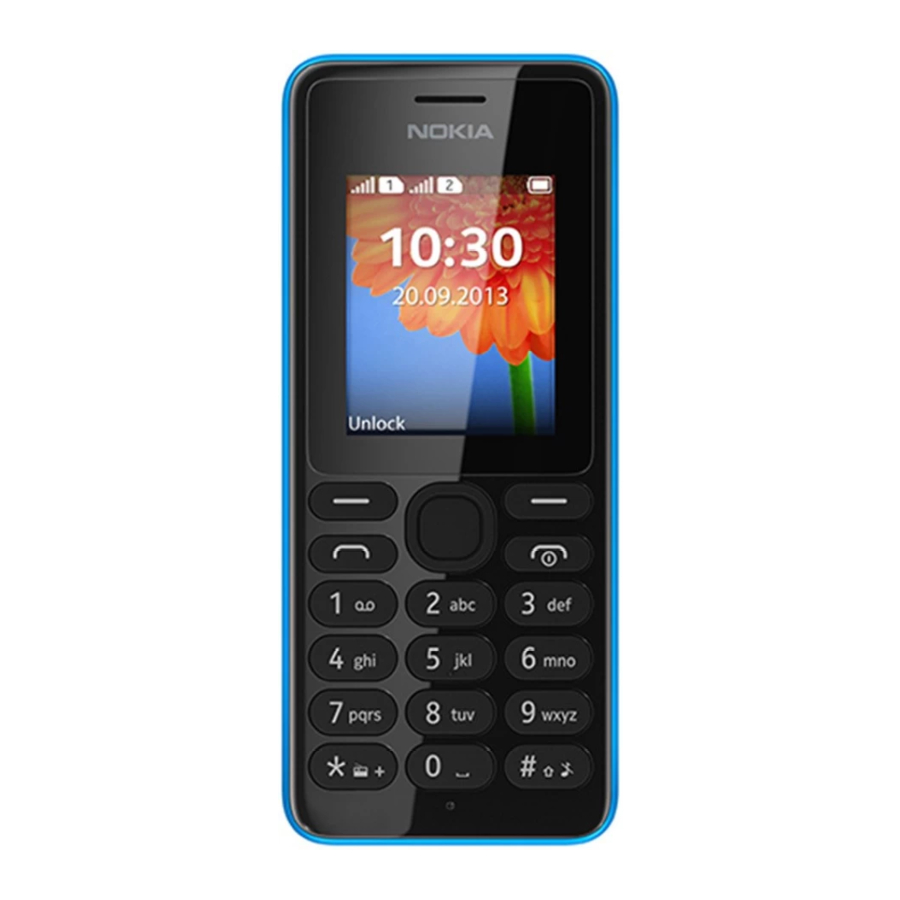

Nokia 108, 108 DS Handbuch

Explosionszeichnung

Demontageschritte

1. Für die Demontage benötigen Sie das Nokia Standard Toolkit Version 2.
   Beachten Sie, dass das in diesem Demontageverfahren verwendete Gerät die Dual-SIM-Variante, RM-944, ist. Alle Demontageschritte sind für Einzel- und Dual-SIM-Varianten gleich.


2. Schützen Sie das A-COVER-Fenster mit Schutzfolie.


3. Um die B-COVER zu lösen, drücken Sie auf die CAMERA BEZEL und ziehen Sie dann die B-COVER mit den Fingern ab. Entfernen Sie die B-COVER.

4. Falls ein BATTTERY vorhanden ist, entfernen Sie es ebenfalls.


5. Schrauben Sie die vier Torx+ Größe 4 Schrauben in der gezeigten Reihenfolge heraus.

6. Um die D-COVER und die A-COVER zu trennen, lösen Sie zuerst die gezeigten Clips auf der rechten Seite mit dem SRT-6.


7. Verwenden Sie den SRT-6, um die Clips an der Unterseite zu lösen.

8. Lösen Sie anschließend die Clips von der linken Seite des Geräts.


9. Heben Sie das untere Ende der A-COVER an und lösen Sie die Clips an der Oberseite.

10. Die D-COVER und die A-COVER können nun getrennt werden.


11. Schützen Sie das DISPLAY mit Schutzfolie.

12. Schützen Sie die andere Seite des A-COVER-Fensters mit Schutzfolie.


13. Drücken Sie die KEYMAT aus der A-COVER heraus.

14. Um die ENGINE BOARD zu lösen, lösen Sie zuerst diesen Clip in der Nähe des Führungslochs mit dem SS-93.


15. Lösen Sie dann den gezeigten Clip mit dem SS-93.

16. Fahren Sie fort, indem Sie den Clip in der Nähe des Führungslochs von der linken Seite des Geräts lösen.


17. Lösen Sie dann den gezeigten Clip.

18. Um die ENGINE BOARD einschließlich der UI SHIELDING zu trennen, heben Sie zuerst das untere Ende an und entfernen Sie sie dann.


19. Heben Sie den HEADSET JACK mit den Fingern an.

20. Heben Sie den DC JACK mit den Fingern an.


21. Verwenden Sie das scharfe Ende des SS-93, um den SPEAKER zu lösen. Verwenden Sie eine Pinzette, um den SPEAKER zu entfernen. Verwenden Sie ihn nicht wieder. Entsorgen Sie ihn.

22. Verwenden Sie das scharfe Ende des SS-93, um die SPEAKER GASKET zu entfernen. Verwenden Sie sie nicht wieder. Entsorgen Sie sie.


23. Lösen Sie die Clips, die die UI SHIELDING auf der ENGINE BOARD halten.

24. Entfernen Sie die UI SHIELDING.


25. Verwenden Sie das Dentalwerkzeug, um das EARPIECE zu lösen. Achten Sie darauf, sich nicht mit dem scharfen Ende des Dentalwerkzeugs zu verletzen.

26. Entfernen Sie das EARPIECE und den EARPIECE ADHESIVE mit einer Pinzette. Verwenden Sie sie nicht wieder. Entsorgen Sie sie.


27. Öffnen Sie den CAMERA-Anschluss mit dem SS-93. Achten Sie darauf, den Anschluss oder umliegende Komponenten nicht zu beschädigen.

28. Verwenden Sie den SS-93, um den Klebstoff, der die CAMERA hält, vorsichtig zu lösen.


29. Entfernen Sie die CAMERA mit einer Pinzette.

30. Verwenden Sie den SS-93, um eine Ecke des DOMESHEETs zu lösen. Ziehen Sie das DOMESHEET mit den Fingern ab. Verwenden Sie es nicht wieder. Entsorgen Sie es.


31. Der Demontagevorgang des Nokia 108, Nokia 108 Dual SIM ist abgeschlossen.


Montagehinweise

1. Richten Sie die CAMERA mit einer Pinzette aus. Verwenden Sie die gezeigten Clips als Referenzen. Schließen Sie den CAMERA-Anschluss mit dem SS-93. Achten Sie darauf, den Anschluss oder umliegende Komponenten nicht zu beschädigen.

2. Platzieren Sie zuerst das obere Ende der ENGINE BOARD einschließlich der UI SHIELDING in die D-COVER. Senken Sie dann das untere Ende ab.


3. Achten Sie beim Anbringen der ENGINE BOARD einschließlich der UI SHIELDING darauf, das DISPLAY nicht zu drücken.

4. Befestigen Sie zuerst das obere Ende der A-COVER. Legen Sie dann das untere Ende an und stellen Sie sicher, dass alle Clips gesichert sind.


5. Befestigen Sie die vier Torx+ Größe 4 Schrauben in der gezeigten Reihenfolge mit einem Drehmoment von 13 Ncm.


Lötkomponenten

OBERSEITE

UNTERSEITE

Servicegeräte

CA-101 Servicekabel

AC-11 Reiseladegerät

SF-320 Flash-Adapter

Nokia Standard Toolkit (v2)
Lieferanten- oder Herstellerkontakte für die Nachbestellung von Werkzeugen finden Sie im Dokument "Recommended service equipment" (Empfohlene Serviceausrüstung) auf Nokia Online.

Produktsteuerungen und -schnittstellen

1. Ladegerätanschluss
2. Taschenlampe
3. 3,5 mm AHJ-Anschluss
4. Ohrhörer
5. Display
6. Linke Auswahltaste
7. Anruftaste
8. Scrolltaste
9. Rechte Auswahltaste
10. Beenden-/Ein-/Aus-Taste
11. Tastatur
12. Mikrofon
13. Kamera
14. Antennenbereich

Servicekonzept

Flash-Konzept
