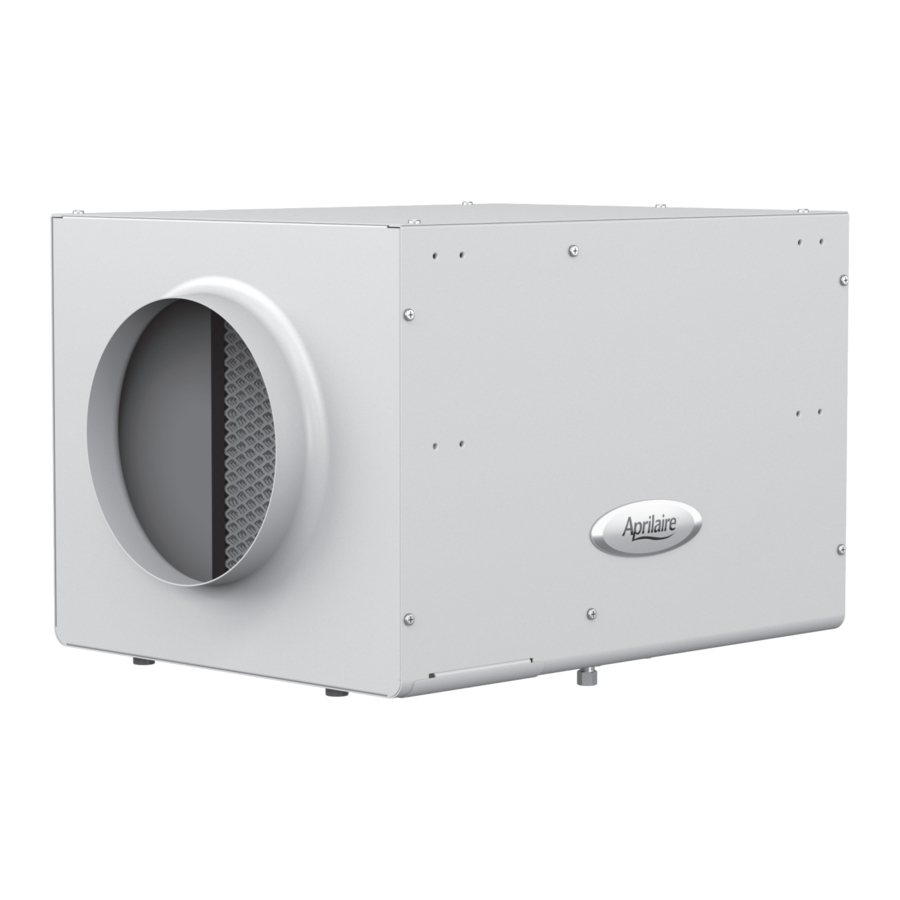

Aprilaire 300 Handbuch

STANDORT

GERÄT

Platzieren Sie das Gerät in der Nähe des Abflusses und an einem Ort, wo die Temperaturen nicht den Gefrierpunkt erreichen, z. B. in einem Waschraum, Keller, Hauswirtschaftsraum usw. Das Gerät ist für 70 F ausgelegt; Ansauglufttemperaturen darunter beeinträchtigen die Geräteleistung (siehe "LUFTVERTEILUNG UND VERDUNSTUNGSKAPAZITÄT"). Es sollten Vorkehrungen für die Wartung und den Service des Geräts getroffen werden.

ABLUFTGITTER

Wählen Sie eine Standardgittergröße mit einer freien Fläche von mindestens 50 Quadratzoll.
Das Gitter oder der Sockelleistendiffusor muss an einer Innenwand angebracht werden. Bei Installation an einer Außenwand kann Kondensation auftreten. Der Luftausstoß sollte nicht auf kalte Oberflächen gerichtet werden, um Kondensation zu vermeiden. Platzieren Sie das Gitter in einem Bereich mit kontinuierlicher Belüftung. Ansaug- und Rückluftgitter sollten so weit wie möglich voneinander entfernt und idealerweise in verschiedenen Räumen platziert werden.

INSTALLATION

STANDORT

Das Modell 300 kann in einem Hauswirtschaftsraum, Waschraum oder Keller oder an jedem Ort aufgestellt werden, wo das Gerät an Bodenbalken montiert werden kann und ein sicherer und zuverlässiger Zugang zu Warmwasser besteht.

GERÄUSCHPEGEL

Für eine optimale Verdunstungsleistung werden starre Leitungen empfohlen, jedoch ist der Geräuschpegel des laufenden Geräts bei Verwendung von flexiblen Leitungen geringer.

MONTAGE

Das Modell 300 ist zur Aufhängung an den Bodenbalken vorgesehen. Eine typische vollständige Installation ist in ABBILDUNG 1 dargestellt.

Zur parallelen Installation zu den Balken befestigen Sie die Winkelstützen mit den mitgelieferten #8 x 1/2"-Schrauben an den mittleren Löchern im Gehäuse. Wenn der Abstand zwischen den Balken weniger als 14,5" beträgt, müssen die oberen Montagelöcher verwendet werden. Befestigen Sie unter Verwendung der Lochabstandsanleitung in ABBILDUNG 4 die Balkenhalterungen parallel, sodass die Kanten der Halterungen etwa 15 Zoll voneinander entfernt sind, wie in ABBILDUNG 2 gezeigt, mit den mitgelieferten #8 x 1"-Schrauben. Nachdem die Balkenhalterungen gesichert sind, heben Sie den Luftbefeuchter so an, dass die Winkelstützen in den Halterungen ruhen, wie in ABBILDUNG 4 gezeigt. Nachdem der Luftbefeuchter aufgehängt ist, überprüfen Sie die Nivellierung des Geräts und unterlegen Sie die Balkenhalterungen bei Bedarf.

Wenn es sich um eine fertige Decke handelt oder Sie den Luftbefeuchter senkrecht zu den Balken installieren möchten, befestigen Sie die Winkelstützen an den oberen Löchern im Gehäuse. Befestigen Sie die Balkenhalterungen parallel, sodass die Kanten der Halterungen etwa 15 Zoll voneinander entfernt sind, wie in ABBILDUNG 3 gezeigt, mit den mitgelieferten #8 x 1"-Schrauben. Nachdem die Balkenhalterungen gesichert sind, heben Sie den Luftbefeuchter so an, dass die Winkelstützen in den Halterungen ruhen.

LUFTVERTEILUNG UND VERDUNSTUNGSKAPAZITÄT

Überprüfen Sie alle staatlichen und lokalen Vorschriften sowie die korrekte Auslegung von Luftverteilungssystemen.
Es sollte für eine Luftzirkulation zurück zum Gerät gesorgt werden. Wo Türen normalerweise geschlossen sind, sollte die Tür einen mindestens 1/2" Unterstrich haben oder ein Gitter für eine ordnungsgemäße Luftzirkulation installiert sein.
Das Modell 300 hat eine Kapazität von 250 CFM bei einem externen Widerstand von 0,1 Zoll Wassersäule, was 80 effektiven Fuß Kanallänge entspricht. Die Verdunstungskapazität bei verschiedenen effektiven Kanallängen ist im Diagramm unten dargestellt.

VERDUNSTUNGSKAPAZITÄT BEI VERSCHIEDENEN EFFEKTIVEN FUSS KANALLÄNGE
Diese Werte wurden durch Tests unter Laborbedingungen von ca. 70°F und 30% relativer Luftfeuchtigkeit ermittelt. Die Kapazitätsabweichung hängt von der verwendeten Kanallänge sowie der Temperatur der Ansaugluft und des Wassers ab.

SANITÄRINSTALLATION

Die Wärme für die Verdunstung wird aus heißem Wasser gewonnen. Die Mindestwassertemperatur für den Luftbefeuchter sollte 120°F und die Höchsttemperatur 140°F betragen. Es ist erforderlich, Warm- und Kaltwasser zu mischen, wenn die Wassertemperatur 140°F überschreitet. (Durchlauferhitzer können Wassertemperaturen von über 140°F aufweisen.)
Stellen Sie sicher, dass der Warmwasserbereiter über eine ausreichende Kapazität und Aufheizrate verfügt, um dem Luftbefeuchter mindestens 6 Gallonen Heißwasser pro Stunde zuzuführen. Durchlauferhitzer können bei 6 GPH möglicherweise nicht aktiviert werden.
Zapfen Sie die Warmwasserleitung am Warmwasserbereiter mit dem mitgelieferten Sattelventil und einem 1/4"-Kupferrohr (nicht im Lieferumfang enthalten) an. Das 1/4"-Kupferrohr wird an den Einlassanschluss unter dem Gerät angeschlossen. Entfernen Sie das Gitter und die Water Panel-Baugruppe. Verwenden Sie beim Herstellen dieser Verbindung zwei Schraubenschlüssel.
Platzieren Sie das Gerät so nah wie möglich am Warmwasserbereiter. Für Haushalte, die eine Kombination aus 1/2"- und 3/4"-Rohren für Warmwasserleitungen verwenden: Typischerweise kommt ein kurzes 3/4"-Rohr vom Warmwasserbereiter und verzweigt sich in 1/2"-Versorgungsleitungen für einzelne Armaturen.
Ein Installateur kann die Zeit berechnen, die warmes Wasser benötigt, um den Luftbefeuchter zu erreichen, indem er das Diagramm unten verwendet.
Als Faustregel gilt, dass die Division des Abstands zum Warmwasserbereiter durch 10 und das Hinzufügen von ein paar Minuten für den kurzen Abschnitt der 3/4"-Hauptleitung eine ausreichende Zeitschätzung ergibt.

BEISPIEL: Wenn das Gerät 50 Fuß vom Warmwasserbereiter entfernt ist, kann es etwa 5 Minuten dauern, bis das Gerät Warmwasser erhält; 100 Fuß dauern etwa 10 Minuten.

Verwenden Sie einen Kunststoffschlauch mit 1/2" Innendurchmesser für den Abfluss.

Verlöten oder befestigen Sie die Metallabflussleitung nicht direkt am Abflussanschluss. Verwenden Sie keine lösungsmittelhaltigen Klebstoffe, wenn Sie den Kunststoffabflussschlauch an den Kunststoffabflussanschluss anschließen. Dies führt zu Schäden am Abflussanschluss. Stellen Sie sicher, dass die Abflussleitung ein ausreichendes Gefälle zum Bodenablauf hat. Es dürfen keine Tiefpunkte oder lange horizontale Verläufe vorhanden sein.

TIPPS

• Installieren Sie das Sattelventil an der kleinsten verfügbaren Warmwasserversorgungsleitung. Installieren Sie es so nah wie möglich am Warmwasserbereiter, um die Warmwasserlieferzeit zu minimieren (siehe Diagramm unten).
• Die Verwendung eines Abschnitts geflochtenen Schlauchs in der Nähe des Geräts kann Wasserschläge reduzieren.
• Eine Kondensatpumpe kann verwendet werden, wenn kein ausreichendes Abflussgefälle erreicht werden kann (Aprilaire Teilenummer #4856).

WARMWASSERLIEFERZEIT DURCH STANDARDROHRGRÖSSEN

VERKABELUNG

STROMVERSORGUNG

Das Modell 300 ist intern vorverdrahtet und mit einem 120 VAC Netzkabel und Stecker ausgestattet. Für den Schaltplan siehe ABBILDUNG 5.

FEUCHTIGKEITSREGELUNG

Die Aprilaire Modell 65 Luftbefeuchtersteuerung ist für 24 VAC zur Steuerung von Befeuchtungsanlagen konzipiert. Anweisungen zur Installation und Bedienung des Humidistats finden Sie in den beiliegenden Installationsanweisungen für die Aprilaire Modell 65 Luftbefeuchtersteuerung. Den Montageort der Luftbefeuchtersteuerung siehe ABBILDUNG 6.

GERÄTEBETRIEB PRÜFEN

1. Stellen Sie sicher, dass sich keine Verpackungsreste im Gerät auf der Einlassseite befinden (zugänglich über die Wet Pack-Zugangsklappe). Stellen Sie sicher, dass das Wet Pack bündig zwischen den Wet Pack-Führungen sitzt und im Abflussstutzen liegt.
2. Feuchtigkeitsanforderung aktivieren und auf Lecks und Wasserablauf prüfen.
3. Überprüfen Sie die Anschlüsse am Magnetventil, um sicherzustellen, dass die Luftbefeuchterinstallation wasserdicht ist.
4. Setzen Sie die Luftbefeuchtersteuerung auf den empfohlenen Wert zurück.
5. Der Lüfter läuft nach Abschluss einer Feuchtigkeitsanforderung noch mehrere Minuten weiter, um das Water Panel zu trocknen und die Kanäle von Feuchtigkeit zu befreien.
6. Überprüfen Sie im Laufe der Saison regelmäßig die Abflussleitung auf freien Durchfluss. Reinigen Sie den Abfluss und inspizieren Sie bei Bedarf das Wet Pack und das Magnetventil.

SICHERHEITSHINWEISE

RISIKO VON SACH- UND GERÄTESCHÄDEN

• Scharfe Kanten können schwere Schnittverletzungen verursachen. Seien Sie vorsichtig beim Erstellen von Plenumöffnungen und beim Umgang mit Lüftungskanälen.
• Installieren Sie den Luftbefeuchter nicht an Orten, an denen Gefriertemperaturen auftreten könnten. Die Wasserleitung könnte einfrieren und reißen, was zu Wasserschäden am Haus führen würde. Kondensationsschäden können an unbeheizten Orten auftreten, wo die Temperaturen niedriger sind als im Rest des umschlossenen Raumes.
• Der Lufteinlass des Luftbefeuchters muss in einem Bereich mit Lufttemperaturen von mindestens 65 F oder höher installiert werden.
• Stellen Sie den Feuchtigkeitsgrad nicht über den empfohlenen Wert oder auf den empfohlenen Wert ein, wenn an den Innenfenstern eines unbeheizten Raumes Kondensation auftritt, da dies zu Kondensationsschäden führen kann. Übermäßige Feuchtigkeit kann zu Feuchtigkeitsansammlungen führen, die das Schimmelwachstum im Haus ermöglichen können.
• Schließen Sie das Netzkabel der Model 300 Serie nur an 120 VAC, 60 Hz an. Befolgen Sie alle staatlichen und lokalen Vorschriften bezüglich der elektrischen Verkabelung.
• Vermeiden Sie Hindernisse wie Rohrleitungen oder elektrische Leitungen, wenn Sie in Wände schneiden.
• Maximale Wassertemperatur am Gerät 140°F.
• Beachten Sie die Montageanweisungen für die ordnungsgemäße Installation des Geräts. Die Nichtbeachtung der Montageanweisungen kann zu Sicherheitsrisiken oder Sach- und Geräteschäden führen.
• Installieren Sie keine Rücklauf- oder Zuluftkanäle in einem Hauswirtschaftsraum, der gas- oder ölbetriebene Geräte oder Dämpfe enthält.
• Überprüfen Sie regelmäßig die Abflussleitung, um sicherzustellen, dass das Wasser frei abfließt.
• Trennen Sie die Stromversorgung zum Gerät, bevor Sie Wartungsarbeiten am Gerät durchführen.

HINWEIS

• Installieren Sie den Luftbefeuchter nicht, wo der Wasserdruck 125 psi überschreitet, da dies zu Schäden am Luftbefeuchter führen kann. Befolgen Sie die geltenden Vorschriften zur Druckreduzierung.
• Das Kanalsystem und die Zuluftgitter müssen an einer Innenwand angebracht werden.
• Befolgen Sie alle staatlichen und lokalen Vorschriften bezüglich Luftverteilungssystemen
