Siamp OPTIMA 50 Handbuch
ÜBERSICHT
VORBEREITUNG DES MECHANISMUS
Messen Sie den Spülkasten
- H (vom Oberrand des Deckels bis zur Innenbasis des Spülkastens)
- D (Durchmesser der Öffnung im Deckel)
- Wählen Sie in der folgenden Tabelle die richtige Höhe für die Überlaufverkürzung
- Schrauben Sie die Siebmutter (g) ab
| Höhe H des Spülkastens | Überlaufrohrverkürzung | |
| Durchmesser D der Öffnung im Deckel 18 bis 38 mm und 45 bis 50 mm | Durchmesser D der Öffnung im Deckel 38 bis 44 mm | Schnitt zwischen |
| > 332 mm | > 350 mm | Kein Schnitt |
| 327 bis 332 | 345 bis 350 | A und B |
| 322 bis 326 | 340 bis 344 | B und C |
| 317 bis 321 | 335 bis 339 | C und D |
| 312 bis 316 | 330 bis 334 | D und E |
| 307 bis 311 | 325 bis 329 | E und F |
| 302 bis 306 | 320 bis 324 | F und G |
| 297 bis 301 | 315 bis 319 | G und H |
| 292 bis 296 | 310 bis 314 | H und I |
| 287 bis 291 | 305 bis 309 | I und J |
| 282 bis 286 | 300 bis 304 | J und K |
| 277 bis 281 | 295 bis 299 | K und L |
| 272 bis 276 | 290 bis 294 | L und M |
INSTALLATION

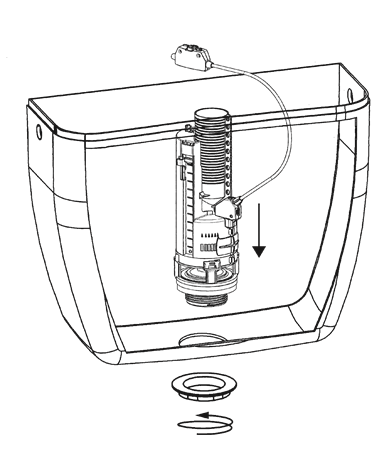

Positionieren Sie den Mechanismus im Spülkasten und befestigen Sie ihn mit der Mutter (g)
Schrauben Sie die Spülventilmutter (f) von Hand ein, bis sie mit der Keramik in Kontakt ist. Falls erforderlich, drehen Sie sie mit dem passenden Schraubenschlüssel um eine Vierteldrehung (maximal) weiter.
Hinweis: Übermäßiges Anziehen kann den Mechanismus beschädigen und wäre nicht durch die Garantie abgedeckt.
Keine Dichtpaste verwenden
ZUSAMMENBAU VON BECKEN UND SPÜLKASTEN
- Œ Schrauben – nicht im Lieferumfang enthalten – am Boden des Spülkastens befestigen (siehe Reihenfolge der Teile unten)
![ZUSAMMENBAU VON BECKEN UND SPÜLKASTEN]( "Siamp - OPTIMA 50 - ZUSAMMENBAU VON BECKEN UND SPÜLKASTEN")
- Platzieren Sie die Latexschaumdichtung – nicht im Lieferumfang enthalten – auf der Mutter (g)
- Ž Platzieren Sie den Spülkasten auf dem Becken und befestigen Sie ihn mit Flügelmuttern
![]()
WASSERSTAND EINSTELLEN
Nachdem Sie das Schwimmerventil an die Wasserversorgung angeschlossen haben, öffnen Sie den Hahn und stellen Sie den Wasserstand der großen Spülung mit dem Schwimmerventil ein (siehe Rückseite).
Hinweis: Der max. Wasserstand sollte 20 mm tiefer als das Überlaufrohr (l) sein.
Um den Wasserstand der kleinen Spülung einzustellen, schieben Sie den Schieberegler (k) entlang. Tauchen Sie den Schieberegler 40 mm tief ein.
Hinweis : Je näher der Schieberegler an 18 ist, desto mehr Wasser wird gespült.
In einigen (seltenen) Fällen muss der Restwasserstand (die nach der großen Spülung verbleibende Wassermenge) erhöht werden, um eine effizientere Reinigung zu gewährleisten. Bewegen Sie dazu das Schiebeventil (e) nach links (je weiter es geöffnet ist, desto mehr Restwasser erhöht sich).
Hinweis: Eine Erhöhung des Restwassers reduziert das Spülvolumen. Falls erforderlich, passen Sie den max. Wasserstand mit dem Schwimmerventil erneut an.
INSTALLATION DES DRÜCKERS
- Nachdem die Einrichtung abgeschlossen ist, platzieren Sie den Drücker (a) auf dem Deckel und schrauben Sie die Drückermutter (c) fest
- Kabelgehäuse einclipsen
- Deckel wieder auf den Spülkasten setzen
WARTUNG
Wechsel der Ventildichtung
- Nachdem Sie den Spülkasten geöffnet haben, drehen Sie den Mechanismus um 90°, um ihn von seinem Sieb zu trennen
- Wechseln Sie die Ventildichtung
- Positionieren Sie den Mechanismus neu und verriegeln Sie ihn im Sieb
- Schließen Sie den Spülkasten wieder.
Fax: 00 377 92 05 71 04
E-Mail: contact@siamp.com
Web: www.siamp.com
