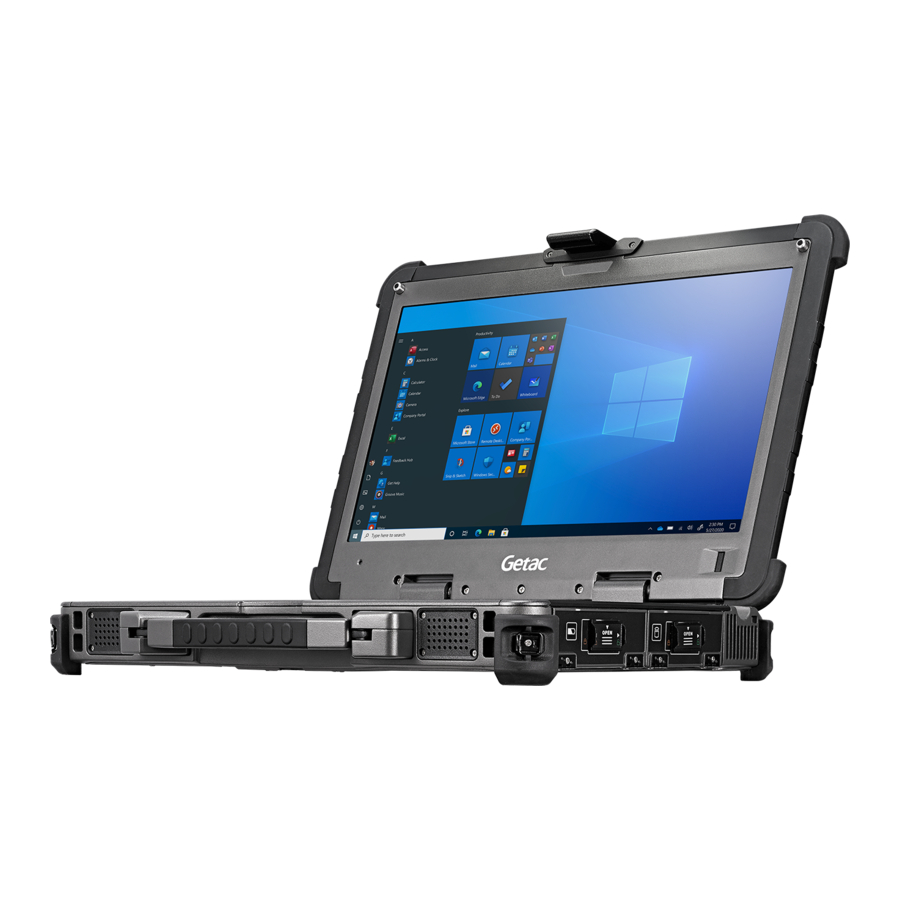

Getac X500 Handbuch

Übersicht

Die Erweiterungseinheit bietet zwei PCI- oder PCI-E-Steckplätze (je nach Kauf) für Ihr X500. Die Erweiterungseinheit verfügt über:

• Zwei PCI Revision 2.0 Steckplätze
  - oder -
  Zwei PCI Express 1.0a Steckplätze
• Steckplatz 1 nimmt eine Karte voller Länge (Größe ≤ 315mm x 107mm x 17mm) oder eine 3/4 lange Karte (Größe ≤ 210mm x 100mm x 17mm) auf.
  Steckplatz 2 nimmt eine 3/4 lange Karte auf.
• 10W Leistung für jeden Steckplatz

Beachten Sie Folgendes, wenn Sie eine Zusatzkarte verwenden:

• Bevor Sie eine Zusatzkarte verwenden, wird empfohlen, die Karte zur Kompatibilitätsprüfung an Getac zu senden.
• Die PCI-Erweiterungseinheit unterstützt keine "ATA 66" (ATA 66) Zusatzkarten.

Beachten Sie Folgendes während des Installationsprozesses:

• Die Installationsanweisungen in diesem Dokument decken sowohl PCI- als auch PCI-E-Erweiterungseinheiten ab, obwohl die Abbildungen nur die PCI-Erweiterungseinheit zeigen.
• Nach dem Entfernen von Schrauben stellen Sie sicher, dass Sie die Schrauben aufbewahren und sich merken, wo sie entfernt wurden. Alle Schrauben werden für die spätere Verwendung benötigt.

Anbringen am X500

Überspringen Sie diesen Abschnitt, wenn Ihr X500-Modell ursprünglich mit der Erweiterungseinheit an der Unterseite geliefert wird.

Wenn Sie die Erweiterungseinheit separat erworben haben, befolgen Sie die Anweisungen in diesem Abschnitt, um die Erweiterungseinheit an Ihr X500 anzubringen.

1. Legen Sie das X500 mit der Unterseite nach oben hin. Lösen Sie zwei Schrauben, um eine der Eckstoßfänger (die unten angezeigte) vorübergehend zu entfernen.

2. Lösen Sie 26 Schrauben (siehe Pfeile unten) und entfernen Sie die untere Abdeckung vom X500.

3. Ersetzen Sie den Eckstoßfänger und die zwei Schrauben.
4. Nur für X500-Modelle mit 3G-Modul:
   Suchen Sie die SIM-Kartenplatine. Lösen Sie zwei Schrauben und ziehen Sie die Platine vom Motherboard ab.

5. Nur für X500-Modelle mit 3G-Modul:
   Suchen Sie das FPC (Flexible Printed Circuit). Richten Sie das entsprechende Ende des FPC an der Stelle aus, an der die SIM-Kartenplatine war, und stecken Sie den Stecker ein.
   Befestigen Sie es mit zwei Schrauben (den Schrauben aus dem vorherigen Schritt).

6. Legen Sie die Erweiterungseinheit mit der Unterseite nach oben hin. Lösen Sie 26 Schrauben (siehe Pfeile unten) und entfernen Sie die untere Abdeckung von der Erweiterungseinheit.

7. Lösen Sie 4 Schrauben und entfernen Sie die beiden Halterungen.

8. Richten Sie die Erweiterungseinheit am X500 aus und befestigen Sie sie.
   Nur für X500-Modelle mit 3G-Modul:
   Führen Sie das FPC durch die Öffnung der Erweiterungseinheit.

9. Nur für X500-Modelle mit 3G-Modul:
   Befestigen Sie das andere Ende des FPC an seinem Platz und sichern Sie es mit einer Schraube (siehe unten). Stecken Sie dann die SIM-Kartenplatine ein und befestigen Sie die Platine mit zwei Schrauben (siehe unten).

10. Befestigen Sie die Erweiterungseinheit mit 26 Schrauben (die aus Schritt 2) (siehe Pfeile unten).
    Stecken Sie den Kabelanschluss an das Motherboard.

11. Wenn Sie jetzt Zusatzkarten installieren möchten, fahren Sie mit Schritt 4 im nächsten Abschnitt fort.

Installieren einer Zusatzkarte

1. Entfernen Sie die untere Abdeckung von der Erweiterungseinheit. (Siehe Schritt 6 im vorherigen Abschnitt.)
2. Je nachdem, welchen Steckplatz Sie verwenden möchten, entfernen Sie dessen Halterung, indem Sie zwei Schrauben lösen. Für eine Karte voller Länge verwenden Sie Steckplatz 1 (den oberen Steckplatz). (Siehe Schritt 7 im vorherigen Abschnitt.)
3. Richten Sie die Halterung an der Halterung der Zusatzkarte aus, befestigen Sie sie und ziehen Sie eine Schraube fest.

4. Nur für PCI-Erweiterungseinheit:
   Jeder PCI-Steckplatz verfügt über eine Schienen-/Schraubenbaugruppe, die die PCI-Karte in Position hält. Bevor Sie eine PCI-Karte einsetzen, stellen Sie sicher, dass sich die Schraube an der Schiene (in der nächsten Abbildung angegeben) nicht in einer Position befindet, die die Installation behindert. Falls doch, lösen Sie die Schraube und schieben Sie sie weiter vom Steckplatz weg.
5. Richten Sie den Anschluss der Zusatzkarte am Steckplatz aus und drücken Sie fest, bis der Anschluss eingerastet ist. Sichern Sie die Halterung mit zwei Schrauben (den Schrauben aus Schritt 2).
   Nur für PCI-Erweiterungseinheit:
   Schieben Sie die Schraube an der Schiene zur Karte hin, bis die Nut um den Schraubenkopf die Kartenkante hält. Ziehen Sie dann die Schraube fest.

6. Ersetzen Sie die untere Abdeckung und befestigen Sie sie mit 26 Schrauben (den Schrauben aus Schritt 1).
7. Um die I/O-Anschlüsse Ihrer Zusatzkarte zu verwenden, öffnen Sie die Zugangsabdeckung, indem Sie zwei Schrauben mit den Fingern oder einem Schlitzschraubendreher lösen.
