Tesla J1772 Handbuch

PRODUKTÜBERSICHT

Dieses Handbuch gilt für Wall Connectors mit der Teilenummer 14577681509549-**-* .

Produktspezifikationen

Transport und Lagerung: Stellen Sie sicher, dass sich der Wall Connector beim Bewegen, Transportieren oder Lagern innerhalb der Lagertemperatur befindet.

Nennstrom des Leitungsschutzschalters / Maximale Ausgangsleistung
Ausgangsleistung
Für maximale Ausgangsleistung installieren Sie einen standardmäßigen zweipoligen 60-Ampere-Leitungsschutzschalter. Der Wall Connector verfügt über einen integrierten FI-Schutz – installieren Sie keinen FI-Schutzschalter.
Der Wall Connector verfügt über ein automatisches Lastmanagement, das eine Anpassung der maximalen Ausgangsleistung an eine bestehende Stromversorgung ermöglicht. Wenn die elektrische Versorgung die 60-Ampere-Konfiguration nicht unterstützen kann, wählen Sie eine niedrigere Stromstärke-Konfiguration.

HINWEIS: Externe Trennschalter sind weder erforderlich noch empfohlen.
HINWEIS: Die Größe des Leitungsschutzschalters wird während des Inbetriebnahmevorgangs programmiert. Einzelheiten siehe Inbetriebnahmeverfahren.
HINWEIS: Einige Tesla-Fahrzeuge ziehen möglicherweise weniger Strom als die maximale Ausgangsleistung. Die tatsächliche Laderate hängt von der Ausgangsleistung des Wall Connectors und dem Onboard-Ladegerät im Fahrzeug ab.

Abzweigstromkreisleiter und Erdungsdraht

• Wenn Sie eine Installation für weniger als die maximale Leistung vornehmen, beachten Sie die örtlichen Elektrovorschriften, um die richtigen Leiter und die richtige Erdungsdrahtgröße auszuwählen, die für den gewählten Leitungsschutzschalter geeignet sind.
• Bei Installation für maximale Leistung verwenden Sie mindestens 6 AWG, 90°C-zertifizierte Kupferkabel für die Leiter.
  HINWEIS: Vergrößern Sie die Leiter bei Bedarf.
• Für Standorte mit mehreren Wall Connectors muss jeder Wall Connector seinen eigenen Abzweigstromkreis mit L1, L2/N und Erde haben.
• NUR KUPFERDRAHTANSCHLÜSSE für den Anschluss an die Klemmen der Wall Connector Verdrahtungsbox. Leiter können mehrdrähtig oder massiv sein.
• Verdrahten Sie Abzweigstromkreise fest mit Trennschaltern oder Leitungsschutzschaltern. Installieren Sie KEINE Steckertypen.
• Für Außeninstallationen verwenden Sie wasserdichte Verschraubungen, wenn Sie die Zuleitungen an der Verdrahtungsbox befestigen.

Erdungsanschlüsse
Der Wall Connector muss einen Erdungspfad zurück zum Haupt-Erdungspunkt der Anlage vor Ort haben. Ohne eine ordnungsgemäße Erdungsverbindung wird der Wall Connector während eines Erdungssicherheitstests eine Störung melden. Der Schutzleiter muss zusammen mit den Stromkreisleitern verlegt und mit der Schutzleiterklemme in der Verdrahtungsbox verbunden werden. Installieren Sie einen Erdungsdraht (PE), dessen Größe den örtlichen Elektrovorschriften entspricht.

Verwendung des Wall Connector

1. Öffnen Sie den Ladeanschluss des Fahrzeugs.
2. Stecken Sie den Ladestecker in den Ladeanschluss des Fahrzeugs.
3. Überprüfen Sie die Fahrzeugsteuerung, um den Ladevorgang zu bestätigen.
4. Um den Ladestecker aus dem Fahrzeug zu entfernen, halten Sie die Taste am Stecker gedrückt, um den Ladeanschluss zu entriegeln.

5. Entfernen Sie den Ladestecker aus dem Ladeanschluss des Fahrzeugs.
6. Wickeln Sie das Ladekabel gegen den Uhrzeigersinn um den Wall Connector und stecken Sie den Ladestecker in die Halterung.


Funktionen
Konnektivität
Der Wall Connector ist mit WLAN ausgestattet, um mit lokalen Routern, Fahrzeugen, mobilen Geräten, anderen Wall Connectors und anderen Tesla-Produkten zu kommunizieren.

Gehosteter Zugangspunkt
Der Wall Connector hostet ein WPA2-passwortgeschütztes 2,4 GHz, 802.11 WLAN-Zugangspunktnetzwerk, um die Inbetriebnahme und Verbindung mit anderen Geräten zu erleichtern.
Ein eindeutiger SSID-WLAN-Netzwerkname und ein WPA2-Passwort für die Verbindung mit dem Wall Connector sind auf einem Etikett auf der Rückseite der Haupteinheit sowie auf der Vorderseite des in der Verpackung enthaltenen Kurzanleitungshefts aufgedruckt.

Lokales Netzwerk
Die Verbindung des Wall Connector mit einem lokalen WLAN-Netzwerk ermöglicht den Empfang von Over-the-Air-Firmware-Updates, den Fernzugriff auf Diagnosen und die Nachverfolgung von Nutzungsdaten. Eine WLAN-Verbindung ist für Standorte erforderlich, die Authentifizierungs-, Abrechnungs- und andere Immobilienverwaltungsfunktionen nutzen.
Der Wall Connector unterstützt nur WPA2/3-gesicherte 2,4 GHz, 802.11 Infrastrukturmodus-Netzwerke.
HINWEIS: Netzwerke, die nicht passwortgeschützt sind, werden nicht unterstützt. Der Wall Connector zeigt nicht passwortgeschützte Netzwerke nicht in der Optionsliste an. Offene Netzwerke ohne Passwort werden nicht unterstützt und vom Wall Connector nicht erkannt.
HINWEIS: WPA Enterprise wird in einem zukünftigen Firmware-Update unterstützt.
HINWEIS: Immobilienverwaltungsfunktionen werden über zukünftige Firmware-Updates aktiviert.

Fehlerstromunterbrechung
Der integrierte Fehlerstromschutz (GFCI) erkennt automatisch eine Stromungleichheit zwischen den Stromversorgungsleitern, die darauf hindeuten würde, dass Strom durch den Schutzleiter (PE) fließt.
Wenn nach 10 Sekunden Ladezeit ein Erdschluss auftritt, wartet der Wall Connector 15 Minuten, bevor er den Ladevorgang automatisch erneut versucht. Es werden bis zu vier Ladeversuche unternommen, bevor eine Benutzerinteraktion erforderlich ist.
Tritt innerhalb von 10 Sekunden Ladezeit ein Fehlerstrom auf, wird der Wall Connector gesperrt und eine Benutzerinteraktion ist erforderlich, um die Ladefunktion wiederherzustellen.
Empfohlene Interaktionen umfassen das Drücken der Taste am Ladestecker oder das Entfernen und erneute Einstecken des Ladesteckers aus dem Fahrzeug. Wenn dies das Problem nicht löst, suchen Sie nach einem Erdschluss, wie z. B. Wassereintritt.

Erdungssicherheit
Der Wall Connector überprüft kontinuierlich das Vorhandensein einer sicheren Erdungsverbindung und behebt Fehler automatisch. Die Erdungssicherheit funktioniert durch das Einspeisen einer geringen Strommenge in den Schutzleiter, um die Impedanz zwischen Phase und Erde zu messen. Wenn eine hohe Impedanz festgestellt wird, sperrt der Wall Connector den Ladevorgang und zeigt einen Fehlercode von zwei (2) roten Blinkzeichen an. Eine vollständige Liste der Fehlercodes finden Sie unter Fehlercodes.
Damit die Erdungssicherheit in TN-Netzen funktioniert, muss ein Strang des Verteilertransformators geerdet sein (Neutralleiter). Die Erdungsverbindung sollte nur an einer Stelle im elektrischen System einer Anlage erfolgen.
Die Erdungssicherheit des Wall Connector kann in Ländern mit TT- oder IT-Netzkonfigurationen angepasst und im Inbetriebnahmeverfahren deaktiviert werden.
Die Funktion „Ground Monitor Interrupter“ überwacht die Erdungsverbindung des Wall Connector. Wählen Sie die richtige Option basierend auf dem Erdungssystem und der Erdimpedanz der Installation.
Je nach Land stehen drei Optionen zur Verfügung:

• Aktivieren: Die Erdungsverbindung wird überwacht, und ein hoher gemessener Erdungswiderstand deaktiviert den Wall Connector. Dies ist die bevorzugte Einstellung für den Schutz und sollte gewählt werden, wenn eine starke Erdungsverbindung erwartet wird (wie bei TN-Netzen und den meisten TT-Netzen) und wo dies gesetzlich vorgeschrieben ist.
• Überwachen: Die Erdungsverbindung wird überwacht, aber ein hoher gemessener Erdungswiderstand deaktiviert den Wall Connector nicht. Dies sollte gewählt werden, wenn die Erdungsüberprüfung Fehlalarme liefert und die Erdimpedanz nicht verbessert werden kann (wie dies in einigen TT-Netzen der Fall ist).
• Deaktivieren: Die Erdungsverbindung wird nicht überwacht. Dies sollte gewählt werden, wenn keine Erdungsverbindung hergestellt wird (wie bei IT-Netzen) oder wenn der durch diese Überprüfung induzierte Strom problematisch wäre (wie dies bei einigen TT-Netzen mit empfindlichen Fehlerstromschutzschaltern der Fall ist).

HINWEIS: Die Erdungsüberwachung ist bei Installationen in Nordamerika immer aktiviert.
Temporäre Probleme wie Erdschlüsse oder Netzüberspannungen werden automatisch behoben.

Thermische Überwachung
Der Wall Connector überwacht während des Ladevorgangs aktiv die Temperaturen an mehreren Stellen, um die Stabilität des Ladevorgangs zu gewährleisten. Temperatursensoren befinden sich an den Relais, dem Mikrocontroller, dem Ladestecker und der Rückseite der Haupteinheit, um die Temperatur der Klemmen in der Verdrahtungsbox zu überwachen.
Bei wärmeren Bedingungen kann der Wall Connector den Strom und die Ladegeschwindigkeit reduzieren, um sich selbst zu schützen. In diesem Fall zeigt die Lichtleiste auf der Frontplatte weiterhin das „strömende Grün“ und einen Blinkcode von drei roten Blitzen an, um anzuzeigen, dass der Ladevorgang aufgrund hoher Temperaturen reduziert wurde. Wenn die Temperatur weiter ansteigt, stoppt der Wall Connector den Ladevorgang und zeigt einen Blinkcode von drei roten Blitzen an.
HINWEIS: Eine vollständige Liste der Fehlercodes finden Sie unter Fehlercodes.
Für optimale Leistung installieren Sie Wall Connectors in Bereichen, in denen die Umgebungstemperatur unter 50 °C (122 °F) bleibt. In seltenen Fällen kann der Wall Connector bei Umgebungstemperaturen von 35 °C (95 °F) beginnen, den Strom zu reduzieren. Anpassungen des Stroms erfolgen automatisch und erfordern keine Benutzereingabe; der Wall Connector kehrt zum Ausgangsstrom zurück, wenn die Temperaturen sinken.

Stromausfälle
Bei einem Stromausfall während der Wall Connector ein Fahrzeug lädt, wird der Ladevorgang innerhalb von 1 bis 3 Minuten nach Wiederherstellung der Stromversorgung automatisch fortgesetzt. Der Wall Connector zeigt ein durchgehend blaues Licht auf der Frontplatte an, um zu signalisieren, dass er mit dem Fahrzeug kommuniziert und auf die Wiederaufnahme des Ladevorgangs wartet. Alternativ führt das Drücken der Taste am Ladestecker nach Wiederherstellung der Stromversorgung dazu, dass der Wall Connector den Ladevorgang sofort fortsetzt.

Firmware-Updates
Firmware-Updates werden automatisch auf den Wall Connector angewendet, um die Benutzererfahrung zu verbessern und neue Funktionen einzuführen. Verbinden Sie den Wall Connector mit WLAN, um Zugang zu den neuesten Firmware-Updates zu erhalten. Siehe Inbetriebnahmeverfahren Tesla-Fahrzeuge können Firmware-Updates für Wall Connectors bereitstellen.

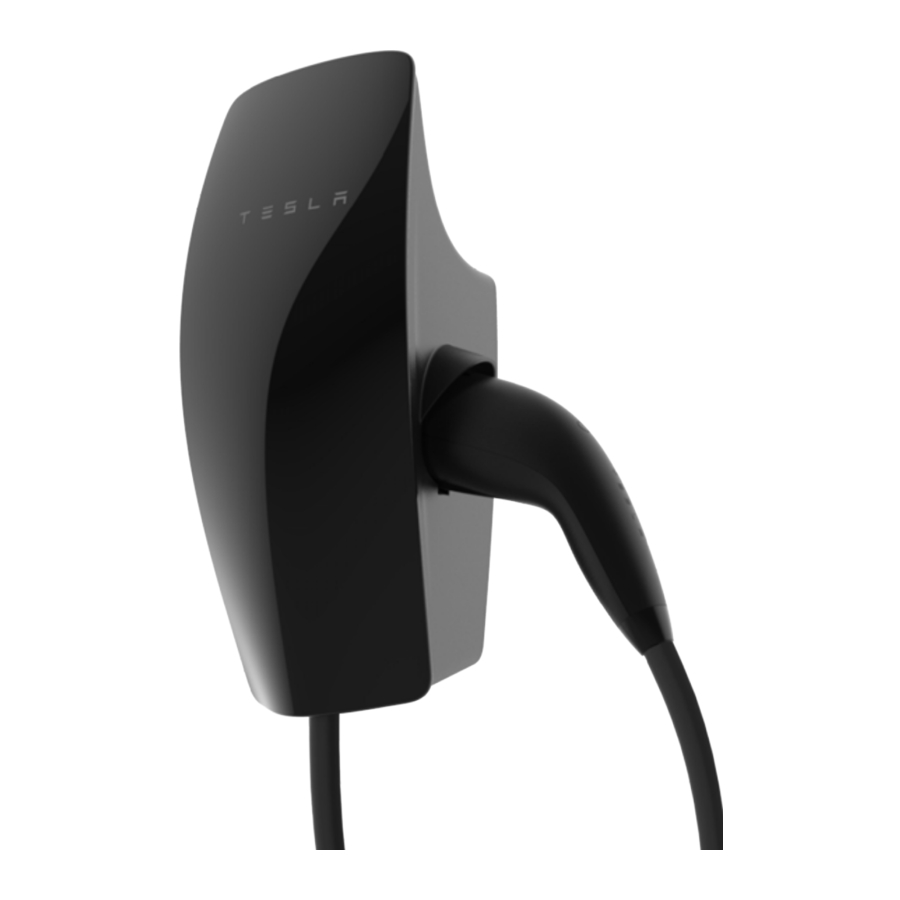

Externe Komponenten des Wall Connector
„Wall Connector“ bezieht sich auf das gesamte Produkt.

1. Frontplatte
2. Lichtleiste (vertikal)
3. Haupteinheit
4. Taste am Ladestecker
5. Ladestecker

Interne Komponenten des Wall Connector

1. RS-485-Anschluss
2. Kontaktklingen
3. Temperatursensor
4. Leiterklemmen
5. Kabelbinder-Ankerpunkt
6. Schleifkontakte
7. Abflussöffnung der Verdrahtungsbox (ermöglicht Typ 3R Schutz)

INSTALLATION

Lieferumfang
HINWEIS: Der Sechskantbit, der Kabelbinder und die Befestigungselemente befinden sich in einem Plastikbeutel in der Kabelbox, die am Hauptgerät des Wall Connector befestigt ist.
HINWEIS: Dübel sind nicht im Lieferumfang enthalten. Bei der Installation in Beton oder ähnlichen Materialien sind 6-mm-Dübel zu verwenden.

Werkzeuge
Erforderliche Werkzeuge
HINWEIS: Die Größen der Bohrer beziehen sich auf Montageflächen aus Holz. Bei der Installation auf Beton oder anderem Mauerwerk sollten Sie einen Elektriker bezüglich der optimalen Größen für die Pilotlöcher konsultieren.

Optionale Werkzeuge

Installationshinweise
Der Wall Connector kann auf jeder flachen, vertikalen Oberfläche installiert werden, die sein Gewicht tragen kann (z. B. Wand, Sockel usw.). Der Wall Connector wiegt 6,8 kg (15 lb).

Standortwahl
Installieren Sie den Wall Connector an einem Ort, der es ermöglicht, dass das Ladekabel den Ladeanschluss des Fahrzeugs erreicht, ohne das Kabel zu belasten. Empfohlener Installationsbereich für Wall Connectors mit Kabel:

Installieren Sie den Wall Connector an einem Ort mit ausreichend Freiraum auf allen Seiten, damit das Ladekabel um das Gerät gelegt werden kann und der Ladegriff bequem in der seitlichen Halterung platziert werden kann.

HINWEIS: Bei Platzmangel kann ein Kabelorganizer in der Nähe des Wall Connector installiert werden (separat erhältlich).

Höhenwahl

• Maximale Höhe (innen und außen): 60 Zoll (1,52 m)
• Empfohlene Höhe: ~45 Zoll (~1,15 m)
• Mindesthöhe außen: 24 Zoll (0,6 m)
• Mindesthöhe innen: 18 Zoll (0,45 m)

Maximierung des WLAN-Signalempfangs
Wall Connectors sollten für eine optimale Funktionalität mit einem lokalen WLAN-Netzwerk verbunden sein. Um den maximalen Signalempfang zu gewährleisten, vermeiden Sie die Installation des Wall Connector auf gegenüberliegenden Seiten von Beton, Mauerwerk, Metallständern und anderen physischen Hindernissen, die den WLAN-Signalempfang beeinträchtigen könnten.
HINWEIS: Wenn ein mobiles Gerät an einem bestimmten Standort eine Verbindung zum lokalen WLAN herstellen kann, ist dies ein guter Hinweis darauf, dass auch der Wall Connector eine Verbindung herstellen kann.

Optionen für die Kabeleinführung
Die Kabelbox des Wall Connector verfügt über mehrere Optionen für die Kabeleinführung. Wählen Sie einen Einführungspfad und befolgen Sie die Installationsanweisungen entsprechend dem gewählten Pfad.

1. Obere Einführungsposition
2. Hintere Einführungspositionen (links oder rechts)
3. Untere Einführungsposition

Für zusätzliche Installationshinweise an Standorten, an denen mehrere Wall Connectors vorhanden sein werden, siehe Hinweise zur Leistungsverteilung.

Kabelbox für Rohrbefestigungen und Buchsen vorbereiten

Die Standardgröße für Rohre beträgt 3/4 Zoll (21 mm). 1 Zoll (27 mm) Rohr ist bei Bedarf akzeptabel.
Bereiten Sie die Kabelbox basierend auf den Fittings und der Rohrgröße vor.

• Für obere oder untere Einführung: Entfernen Sie den Rohrstutzen manuell.
• Für hintere Einführung: Bohren Sie mit einem 1-1/8 Zoll (29 mm) Stufenbohrer, um die Kabelbox für die Fittings vorzubereiten.
  Tabelle 1. Für 3/4 Zoll (21 mm) Rohr

  Obere Einführung	Untere Einführung	Hintere linke Einführung	Hintere rechte Einführung
  		1-1/8 Zoll (29 mm)	1-1/8 Zoll (29 mm)

  Tabelle 2. Für 1 Zoll (27 mm) Rohr

  Obere Einführung	Untere Einführung	Hintere linke Einführung	Hintere rechte Einführung
  Nicht erweitern.	1-3/8 Zoll (35 mm)	1-3/8 Zoll (35 mm)	1-3/8 Zoll (35 mm)

HINWEIS: Für die hinteren und unteren 1 Zoll (27 mm) Einführungsmöglichkeiten bohren Sie mit einem 1-3/8 Zoll (35 mm) Stufenbohrer, um die Kabelbox für die Fittings vorzubereiten.

Montagefläche vorbereiten

1. Verwenden Sie, falls zutreffend, einen Balkenfinder, um einen hölzernen Tragbalken zu finden. Es kann auch Sperrholz oder andere flache Wandoberflächen verwendet werden, die das Gewicht des Wall Connector tragen können.

2. Basierend auf dem gewählten Kabeleinführungspfad, positionieren Sie die mitgelieferte Karton-Montageschablone auf der Installationsfläche und verwenden Sie einen 5/32 Zoll (4 mm) Bohrer, um zwei Pilotlöcher zu bohren (eines aus der oberen Reihe und eines aus der unteren Reihe).
   HINWEIS: Bei der Installation für die hintere linke oder hintere rechte Kabeleinführung wählen Sie die beiden Befestigungslöcher, die sich auf der gegenüberliegenden Seite der Kabeleinführungsstelle befinden.
   HINWEIS: Verwenden Sie eine Wasserwaage mit der Karton-Montageschablone, um eine waagerechte Installation nach Wunsch sicherzustellen.

   Bohrer, 5/32 Zoll (4 mm)

   Obere Einführung	Untere Einführung	Hintere linke Einführung	Hintere rechte Einführung

Kabelbox vorbereiten und an der Wand befestigen

1. Verwenden Sie einen 1/4 Zoll (6,5 mm) Bohrer, um zwei Pilotlöcher in die Kabelbox zu bohren, die den auf der Karton-Montageschablone gewählten Positionen entsprechen.

   Bohrer, 1/4 Zoll (6,5 mm)

   Obere Einführung	Untere Einführung	Untere linke Einführung	Untere rechte Einführung

2. Befestigen Sie die Kabelbox mit dem mitgelieferten 4-mm-Sechskantbit und den beiden mitgelieferten Holzschrauben am Montageort.


HINWEIS: Die Schutzart Typ 3R ist nur möglich, wenn die Unterlegscheiben Dichtungen aufweisen. Bei der Montage auf einer alternativen Oberfläche (z. B. einem vorgefertigten Sockel) verwenden Sie alternative Befestigungselemente mit Dichtungsunterlegscheiben.
HINWEIS: Die Holzschrauben sind so konzipiert, dass sie das Gewicht des gesamten Wall Connector, des Kabels und des Ladekabels tragen.

Verkabelung durch die Kabelbox führen

1. Führen Sie die Verkabelung in den ausgewählten Einführungspunkt und durch den Service-Schleifenkanal auf der rechten Seite der Kabelbox.

   Obere Einführung	Untere Einführung	Hintere linke Einführung	Hintere rechte Einführung

2. Verwenden Sie geeignete Kabelverschraubungen, Buchsen oder Fittings, um die Verkabelung zu sichern und vor dem Eindringen von Wasser und Schmutz zu schützen.

   Stellen Sie sicher, dass Buchsen vorhanden sind, um Schäden an Leitern und Erdungsdraht zu vermeiden, wenn diese in die Kabelbox gezogen werden.

   Verwenden Sie nur Kupferleiter.
   HINWEIS: Druckfittings werden empfohlen, um Störungen zu vermeiden.
   HINWEIS: Bei oberer oder unterer Kabeleinführung stellen Sie bei der Installation von Fittings mit einer Stellschraube sicher, dass die Schraube so positioniert ist, dass sie keine Störungen mit den Wall Connector Kabeln verursacht.

Kabel abisolieren und anschließen

1. Isolierung der Drähte ~1/2 Zoll (~13 mm) abisolieren, durch den Servicekanal führen und jeden Draht in seinen korrekten Klemmenblock einführen.
   HINWEIS: Klemmen sind bidirektional.

2. Sichern Sie die Verkabelung im Servicekanal mit dem mitgelieferten Kabelbinder.

3. Verwenden Sie einen Drehmomentschlüssel und den mitgelieferten 4-mm-Sechskantbit, um die Klemmschrauben mit 50 lbf. in (5,6 Nm) anzuziehen.
   HINWEIS: Bei der Installation des Wall Connector in einem Split-Phase-Stromsystem verwenden Sie Line-to-Line anstelle von Line-to-Neutral.


Wall Connector an der Kabelbox befestigen

1. Befestigen Sie die Haupteinheit an der Kabelbox, indem Sie sie nach innen drücken.

2. Befestigen Sie die Haupteinheit mit den vier mitgelieferten Befestigungselementen und dem mitgelieferten 4-mm-Sechskantbit mittels eines Bithalters an der Kabelbox. Üben Sie dabei Druck auf die Frontplatte aus, um die interne Dichtung zu komprimieren. Ziehen Sie die vier Befestigungselemente handfest an, bis sie fest sitzen.
   HINWEIS: Verwenden Sie für diesen Schritt keinen Akkuschrauber.


Wall Connector einschalten

1. Schalten Sie den Wall Connector ein, indem Sie den vorgeschalteten Schutzschalter einschalten.
   Die LEDs des Wall Connector leuchten auf. Siehe Wall Connector LEDs.

2. Fahren Sie mit der Inbetriebnahme fort.

INBETRIEBNAHMEANLEITUNG

Der Inbetriebnahmevorgang für den Wall Connector ermöglicht eine einfache Konfiguration der Größe des Schutzschalters, der WLAN-Konnektivität und der Optionen zur Leistungsverteilung.

1. Schalten Sie den entsprechenden Stromkreisunterbrecher des Wall Connectors ein, um das Gerät mit Strom zu versorgen. Während des Starts zeigt der Wall Connector 10 Sekunden lang grüne LEDs an, um den maximalen Leitungsschutzschalter anzuzeigen, für den er konfiguriert ist.
2. Verwenden Sie ein WLAN-fähiges Gerät, z. B. ein Smartphone, um sich mit dem vom Wall Connector ausgestrahlten WLAN-Signal (SSID) zu verbinden. Die Verbindung mit dem Wall Connector-Netzwerk kann durch Scannen des QR-Codes auf dem Aufkleber auf der Titelseite der Kurzanleitung oder durch manuelle Auswahl des Netzwerks und Eingabe des WPA2-Passworts hergestellt werden.
   HINWEIS: Das WLAN-Netzwerk wird 15 Minuten lang ausgestrahlt. Um den Wall Connector erneut die SSID ausstrahlen zu lassen, halten Sie die Taste am Ladegriff 5 Sekunden lang gedrückt oder schalten Sie den Leitungsschutzschalter aus und wieder ein.
   HINWEIS: Wenn Sie keine Verbindung zur Wall Connector SSID herstellen können, schalten Sie die Mobilfunkdatenfunktion auf Ihrem Mobilgerät aus und versuchen Sie es erneut.


3. Scannen Sie den unten stehenden QR-Code mit dem Gerät, das mit dem Wall Connector verbunden ist, um auf die Inbetriebnahmeschnittstelle des Webbrowsers zuzugreifen. Alternativ geben Sie die URL-Adresse (http://192.168.92.1) manuell in den Webbrowser ein.


4. Befolgen Sie die Anweisungen zur Inbetriebnahme auf dem Bildschirm des Webbrowsers, um den Wall Connector seinem eigenen Leitungsschutzschalter zuzuweisen und ihn mit dem lokalen WLAN-Netzwerk des Standorts zu verbinden.


HINWEIS: Um den Wall Connector erneut die SSID ausstrahlen zu lassen, halten Sie die Taste am Ladegriff 5 Sekunden lang gedrückt oder schalten Sie den Leitungsschutzschalter aus und wieder ein.

Zugriffskontrolle einrichten
Die Funktion zur Ladezugriffskontrolle bietet volle Kontrolle darüber, welche Fahrzeuge mit Ihrem Wall Connector geladen werden dürfen, und schließt Fahrzeuge ohne Zugriff basierend auf Benutzerspezifikationen aus.

1. Melden Sie sich beim Inbetriebnahme-Assistenten an.
   Verwenden Sie die Inbetriebnahmeanleitung, um sich beim Inbetriebnahme-Assistenten anzumelden und sich mit der WLAN-SSID des Wall Connectors zu verbinden, indem Sie auf die Karte 'Access Control' (Zugriffskontrolle) klicken.
2. Zugriffskontrolle konfigurieren.
   Sie können aus drei Optionen wählen:
   • 'All Vehicles' (Alle Fahrzeuge)
     Dies ist die Standardoption und erlaubt das Laden aller Elektrofahrzeuge mit einem passenden Ladeanschluss. Um mit der älteren Generation des Tesla Roadster zu laden, müssen Sie die Option 'All Vehicles' (Alle Fahrzeuge) wählen.
   • 'Only Tesla' (Nur Tesla)
     Diese Option blockiert das Laden von Nicht-Tesla-Elektrofahrzeugen.

   • 'Authorized Teslas Only' (Nur autorisierte Teslas)
     Mit dieser Option können Sie bis zu 10 festgelegte Tesla-Fahrzeuge anhand ihrer VIN hinzufügen und einen optionalen Namen zuweisen. Zur Vereinfachung wird die VIN der letzten 10 zuvor mit dem Wall Connector verbundenen Fahrzeuge zur Auswahl angeboten. Die VIN wird normalerweise an Ihrer Windschutzscheibe angezeigt und ist auch in der Registerkarte 'Software' auf Ihrem Fahrzeug-Touchscreen zu finden.


LEISTUNGSVERTEILUNG

Übersicht zur Leistungsverteilung
Die firmwarebasierte Funktion zur Leistungsverteilung ermöglicht es bis zu 6 Wall Connectors, die am selben Standort installiert sind, die insgesamt verfügbare Leistung des Standorts intelligent über WLAN von Einheit zu Einheit zu teilen. Dies minimiert den Bedarf vieler privater und gewerblicher Anwendungen an speziellen elektrischen Aufrüstungen für das gleichzeitige Laden mehrerer Fahrzeuge.
Während des Inbetriebnahmevorgangs,

• werden Wall Connectors einzelnen Stromkreisen zugewiesen (jeder bis zu 60 Ampere)
• wird die Gesamtleistung der Gruppe der verbundenen Wall Connectors zugewiesen

HINWEIS: Anweisungen zur Inbetriebnahme von Wall Connectors in einem Leistungsverteilungsnetzwerk finden Sie unter Gen 3 Wall Connector Leistungsverteilung.
Der Gesamtausgangsstrom von Wall Connectors, die Leistung teilen, wird die insgesamt für den Standort zugewiesene Leistung niemals überschreiten.

1. Wechselstromzufuhr (Verteilerkasten)
2. Leistungsverteilung über WLAN-Kommunikation

Einrichtung von Schutzschalter und Stromkreis
Leistungsverteilungsschaltungen können in einem elektrischen Panel installiert werden, das andere Lasten unterstützt. Wenn der Platz begrenzt ist oder die Hauptstromversorgung weit von den Wall Connectors entfernt ist, kann die Installation einer dedizierten Lastzentrale ratsam sein.
Unten sehen Sie Beispiele für Leistungsverteilungsdiagramme des Wall Connectors (eines mit Unterverteilung und eines ohne). Jeder einzelne Wall Connector in den folgenden Beispielen ist in der Lage, 48 Ampere bereitzustellen, wenn er der einzige in Gebrauch ist. Wenn weitere Wall Connectors an Fahrzeuge angeschlossen werden, verteilt das System die Leistung automatisch basierend auf der insgesamt für den Standort zugewiesenen Leistung.

Einrichtung der Leistungsverteilung mit Unterverteilung

1. Wall Connector
2. 60-A-Abzweigstromkreis
3. 100-A-Unterverteilung / Speiseschutzschalter

Einrichtung der Leistungsverteilung ohne Unterverteilung

1. Wall Connector
2. 60-A-Abzweigstromkreis

Überlegungen zur Leistungsverteilung
Die Leistungsverteilung des Wall Connectors wird drahtlos erreicht.
Für eine optimale Leistung sollten Wall Connectors innerhalb eines Leistungsverteilungsnetzwerks nach Möglichkeit in Sichtweite zueinander installiert werden.
HINWEIS: Sichtlinie wird empfohlen, ist aber nicht zwingend erforderlich. Drahtlose Kommunikation kann um Betonecken herum funktionieren, aber die Reichweite des Netzwerks kann dadurch beeinträchtigt werden.
Vermeiden Sie es, Wall Connectors auf gegenüberliegenden Seiten von Beton, Mauerwerk, Metallständern und anderen physischen Hindernissen zu platzieren, die die WLAN-Signalstärke beeinträchtigen könnten.
HINWEIS: Wenn ein Mobilgerät in der Lage ist, sich mit dem WLAN des Leader Wall Connector zu verbinden, ist dies ein guter Hinweis darauf, dass sich auch der Follower Wall Connector verbinden kann.

Berechnung der Anforderungen an die Leistungsverteilung für bestehende Systeme
Um die Anforderungen an die Stromversorgung pro Anzahl der Wall Connectors für bestehende elektrische Systeme zu berechnen, verwenden Sie die folgende Gleichung:

HINWEIS: Die maximale Anzahl von Wall Connectors für die Leistungsverteilung beträgt 6.
HINWEIS: Bei der Berechnung des maximalen Stroms pro Wall Connector muss eine 100%ige Auslastung für den Leistungsverteilungsbetrieb größer als 6 Ampere sein. Wenn der maximale Strom größer als 48 Ampere ist, ist keine Leistungsverteilung erforderlich.
Bei Großanlagen ist die erwartete Parkzeit im Verhältnis zu einer 100%igen Auslastung zu berücksichtigen.

HINWEIS: 100% Auslastung stellt das Worst-Case-Szenario für Ladegeschwindigkeiten dar, bei dem die geringste Leistung für jedes einzelne Fahrzeug verfügbar wäre. In den meisten Situationen würden nicht alle Wall Connectors aktiv ein Fahrzeug laden, was ein schnelleres Laden für die verbleibenden Fahrzeuge ermöglicht.

Inbetriebnahmeanleitung zur Leistungsverteilung

1. Wall Connector identifizieren und konfigurieren.
   Ein Wall Connector wird als Leader bestimmt und stellt die Konfiguration und Steuerung für alle Follower bereit. Installieren und konfigurieren Sie zuerst den Leader. Befolgen Sie die Schritte in der Inbetriebnahmeanleitung, um den Leader anzuschließen und zu konfigurieren.
2. Fügen Sie bis zu fünf weitere Follower vom Leader Wall Connector hinzu.
   Klicken Sie auf die Karte 'Leistungsverteilung' in der Inbetriebnahmeschnittstelle und fügen Sie weitere Wall Connectors hinzu, um ein Leistungsverteilungsnetzwerk zu bilden, indem Sie sie drahtlos mit dem Leader koppeln.
   HINWEIS: Beim Koppeln von Followern wird der Leader neu gestartet, und Sie verlieren die WLAN-Verbindung. Wenn Ihre Verbindung nicht automatisch wiederhergestellt wird, stellen Sie sicher, dass Sie weiterhin mit der WLAN-Verbindung des Leaders verbunden sind, und aktualisieren Sie die Seite.


3. Netzwerkgrenzen festlegen.
   Nachdem alle Follower hinzugefügt wurden, legen Sie die Netzwerkgrenze fest. Dies ist der Gesamtstrom, der intelligent zwischen allen Geräten verteilt wird, die Fahrzeuge laden. Die minimale Stromgrenze beträgt 6 Ampere pro Wall Connector. Ein Netzwerk mit sechs Einheiten hat eine Mindestgrenze von 36 Ampere. Die maximale Netzwerkgrenze ist die Summe der Nennleistungen aller Einheiten im Netzwerk, abzüglich eines Ampere. Ein Netzwerk mit sechs einphasigen Wall Connectors kann eine maximale Netzwerkgrenze von 287 Ampere haben. Wenn in diesem Szenario 288 Ampere oder mehr elektrische Leistung verfügbar sind, können alle Einheiten mit voller Leistung laden und eine Leistungsverteilung ist nicht erforderlich. Sprechen Sie mit Ihrem Elektriker, um ein besseres Verständnis der maximalen Netzwerkgrenze zu erhalten.
   HINWEIS: Falls Ihr Leader und die Follower unterschiedliche Leistungsschutzschalter haben, müssen Sie sich einzeln mit jedem der Follower an verschiedenen Schaltern über die WLAN-Übertragung verbinden und dann die korrekte Schaltergrenze einstellen.
   HINWEIS: Wenn Sie beispielsweise in einem Netzwerk aus vier Wall Connectors zwei 60-Ampere-Schutzschalter, einen 50-Ampere-Schutzschalter und einen 20-Ampere-Schutzschalter haben und der Leader einen 60-Ampere-Schutzschalter besitzt, verbinden Sie sich einzeln mit den Wall Connectors mit 50-Ampere- und 20-Ampere-Schutzschaltern und legen Sie deren Stromgrenze in der Inbetriebnahmeschnittstelle mithilfe der Inbetriebnahmeanleitung fest.

4. Leistungsverteilungsnetzwerk aktivieren.
   Sobald Ihr Leistungsverteilungsnetzwerk vollständig eingerichtet ist (Follower gekoppelt und Netzwerkgrenze festgelegt), können Sie das Netzwerk aktivieren.
   HINWEIS: Keine Einheiten im Netzwerk können die angeschlossenen Fahrzeuge laden, wenn die Leistungsverteilung nicht aktiviert wurde.


LED-Anzeigen des Wall Connectors

Lichtcodes
Inbetriebnahme
Sobald die Stromzufuhr über den Leistungsschalter hergestellt ist, leuchten alle LEDs (insgesamt sieben) auf der Frontplatte für bis zu fünf Sekunden auf.

Nach dem Start
Nachdem der Wall Connector über den Leistungsschalter mit Strom versorgt wurde, leuchten bestimmte grüne LEDs (abhängig von der Größe des Leistungsschalters) für 10 Sekunden auf. Genaue Lichtcodes finden Sie in der folgenden Tabelle.

Leistungsschalter	60 A	50 A	40 A	30 A	20 A	15 A
Maximale Ausgangsleistung	48 A	40 A	32 A	24 A	16 A	12 A

HINWEIS: Um die grünen LEDs nach den anfänglichen 10 Sekunden erneut anzuzeigen, halten Sie die Taste am Ladekabelgriff gedrückt.
Wenn mehrere Wall Connectors für die Leistungsverteilung miteinander verbunden sind, leuchtet die mittlere blaue LED während des 10-sekündigen Startfensters auf.

Sonstiges

Standby, wartet auf Anschluss	Ladevorgang läuft	SSID-Broadcast, bereit zur Inbetriebnahme	Wartet auf Ladevorgang, Kommunikation mit Fahrzeug
Obere grüne LED dauerhaft an	Alle grünen LEDs laufen durch	Grüne LEDs pulsieren	Blaue LED dauerhaft an

Fehlercodes

Zusätzliche Unterstützung bei roten LED-Fehlern
Die Warnmeldungen eines Wall Connectors sind im Browser-Inbetriebnahme-Assistenten sichtbar (Anweisungen zum Verbinden mit dem Inbetriebnahme-Assistenten finden Sie unter Inbetriebnahmeverfahren).
Wenn weitere Unterstützung erforderlich ist, halten Sie die folgenden Informationen bereit, bevor Sie Tesla kontaktieren:

• Kurzes Video der LED-Aktivität des Wall Connectors im Fehlerzustand
• Foto der Teilenummer und Seriennummer des Wall Connectors (befindet sich auf dem Seitenetikett)
• Zeitraum, in dem das Problem beobachtet wurde
• VIN des Fahrzeugs, das zum Zeitpunkt des Fehlerzustands an den Wall Connector angeschlossen war
• Foto aller auf dem Fahrzeugbildschirm angezeigten Fehlermeldungen

Besuchen Sie tesla.com/support/contact oder scannen Sie den untenstehenden QR-Code, um Unterstützung anzufordern.

Optional, für Eigentümer-Support und Fehlerbehebung: (888) 765-2489
Für Elektriker- und Installateur-Support in Nordamerika: (650) 963-5655

WICHTIGE SICHERHEITSINFORMATIONEN

Lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden. Bewahren Sie diese Anweisungen auf. Der Wall Connector verfügt über einen integrierten Fehlerstromschutzschalter Typ B.
Dieses Handbuch enthält wichtige Anweisungen für den Tesla J1772 Wall Connector, die während der Installation, des Betriebs und der Wartung zu befolgen sind. Bitte lesen Sie alle Warnhinweise und Vorsichtsmaßnahmen, bevor Sie den Wall Connector installieren und verwenden.

Bei der Verwendung elektrischer Produkte sollten immer grundlegende Vorsichtsmaßnahmen beachtet werden, einschließlich der folgenden.

ANWEISUNGEN BEZÜGLICH BRAND- ODER STROMSCHLAGGEFAHR

Installieren oder verwenden Sie den Wall Connector nicht in der Nähe von brennbaren, explosiven, aggressiven oder entzündlichen Materialien, Chemikalien oder Dämpfen.

Schalten Sie die Stromversorgung am Schutzschalter aus, bevor Sie den Wall Connector installieren oder reinigen.

Dieses Produkt kann Sie einer oder mehreren Chemikalien aussetzen, von denen dem Staat Kalifornien bekannt ist, dass sie Krebs verursachen.

Dieses Gerät sollte beaufsichtigt werden, wenn es in der Nähe von Kindern verwendet wird.

Der Wall Connector muss über ein festes Verdrahtungssystem oder einen geerdeten Geräteanschluss geerdet werden.

Verwenden Sie den Wall Connector nur innerhalb der angegebenen Betriebsparameter.

Sprühen Sie niemals Wasser oder andere Flüssigkeiten direkt auf die wandmontierte Steuerbox. Sprühen Sie niemals Flüssigkeiten auf den Ladegriff und tauchen Sie den Ladegriff niemals in Flüssigkeiten. Bewahren Sie den Ladegriff in der Halterung auf, um unnötige Exposition gegenüber Verunreinigungen oder Feuchtigkeit zu vermeiden.

Verwenden Sie den Wall Connector nicht, wenn er defekt ist, Risse aufweist, ausgefranst, gebrochen oder anderweitig beschädigt ist oder nicht funktioniert.

Verwenden Sie den Wall Connector nicht, wenn das flexible Netzkabel oder Ladekabel ausgefranst, gebrochen oder anderweitig beschädigt ist oder nicht funktioniert.

Versuchen Sie nicht, den Wall Connector zu zerlegen, zu reparieren, zu manipulieren oder zu modifizieren. Der Wall Connector ist nicht durch den Benutzer zu warten. Wenden Sie sich für Reparaturen oder Modifikationen an Tesla.

Gehen Sie beim Transport des Wall Connectors vorsichtig vor. Setzen Sie ihn keiner starken Kraft oder Stößen aus und ziehen, verdrehen, verheddern, schleifen oder treten Sie nicht auf den Wall Connector, um Schäden an ihm oder Komponenten zu vermeiden.

Berühren Sie die Endanschlüsse des Wall Connectors nicht mit Fingern oder scharfen metallischen Gegenständen, wie Drähten, Werkzeugen oder Nadeln.

Führen Sie keine Finger oder Fremdkörper in Teile des Wall Connectors ein.

Falten Sie keine Teile des Wall Connectors gewaltsam und üben Sie keinen Druck darauf aus oder beschädigen Sie ihn mit scharfen Gegenständen.

Die Verwendung des Wall Connectors kann den Betrieb medizinischer oder implantierbarer elektronischer Geräte, wie z. B. eines implantierbaren Herzschrittmachers oder eines implantierbaren Kardioverter-Defibrillators, beeinflussen oder beeinträchtigen. Erkundigen Sie sich bei Ihrem Hersteller des elektronischen Geräts nach den Auswirkungen, die der Ladevorgang auf solche elektronischen Geräte haben kann, bevor Sie den Wall Connector verwenden.

Verwenden Sie keine privaten Stromgeneratoren als Stromquelle zum Laden.

Eine falsche Installation und Prüfung des Wall Connectors könnte die Fahrzeugbatterie, Komponenten und/oder den Wall Connector selbst beschädigen. Alle daraus resultierenden Schäden sind von der Neuwagen-Garantie und der Garantie für Ladeequipment ausgeschlossen.

Betreiben Sie den Wall Connector nicht bei Temperaturen außerhalb seines Betriebsbereichs von -22˚ F bis 122˚ F (-30˚ C bis 50˚ C).

Der Wall Connector sollte nur von Personal installiert werden, das für Arbeiten an elektrischen Systemen geschult und qualifiziert ist.

Stellen Sie sicher, dass der Wall Connector beim Bewegen, Transportieren oder Lagern innerhalb der Lagertemperatur bleibt.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Tesla J1772 Handbuch herunterladen

Verfügbare Sprachen
