MONTAGEANLEITUNG

Nehmen Sie das Fahrrad aus dem Karton und prüfen Sie es auf fehlende oder beschädigte Teile.
(Beachten Sie, dass die Reifen aufgepumpt geliefert werden, während des Versands jedoch etwas Luft verlieren können.)

LENKER UND SITZ MONTIEREN

LENKER MONTIEREN

1. Setzen Sie das untere Lenkerlager auf die Gabel (Abb.1 b).
2. Führen Sie den Lenker in das Vordergabelrohr ein (Abb.1 c),
3. setzen Sie das obere Lager auf (Abb.1 d).
4. Stellen Sie die gewünschte Höhe ein und ziehen Sie die Schraube (Abb.1 e) fest, damit sich der Lenker leicht drehen lässt.
5. Ziehen Sie die Schraube fest, führen Sie den Lenker in der gewünschten Höhe in das Vordergabelrohr ein, ziehen Sie die Klemmschraube (Abb.1 f) fest, damit sich der Lenker leicht drehen lässt.

SITZ MONTIEREN
Setzen Sie die Kunststoff-Sicherheitsabdeckung auf die Sattelstütze, führen Sie den Sitz in der gewünschten Höhe in das Sattelrohr ein und ziehen Sie die Klemmschraube fest. Setzen Sie die Sicherheits-Kunststoffabdeckung über die Klemmschraube.

SCHUTZBLECHE MONTIEREN

Befestigen Sie die vorderen und hinteren Schutzbleche mit Schrauben an der Vordergabel (a) und der Hintergabel (b).

BREMSE MONTIEREN

Hinweis: Die Bremsen sind werkseitig nicht eingestellt. Vor der Fahrt müssen diese Bremsen montiert und eingestellt werden. Montieren Sie den Bremshebel am Lenker. Der rechte Bremshebel steuert die Hinterradbremse.

HANDBREMSE MONTIEREN

1. Befestigen Sie das hintere Schutzblech und die hintere Felgenbremse an der Hintergabel.
2. Montieren Sie die Bremshebel am Lenker (dies kann bereits werkseitig erfolgt sein).
3. Führen Sie das Tonnenende des Bremszuges in die Öffnung des Bremshebels ein.


HANDBREMSEN EINSTELLEN
Beim Bremsen muss der Bremsbelag mit seiner gesamten Fläche an der Felge reiben. Ziehen Sie bei Bedarf die Ankerschraubenmutter (Abb.4) am rechten Teil der Bremse fest oder lösen Sie sie, ziehen Sie den Bremszug durch die Ankerschraubenöffnung, bis kein Spiel im inneren Bremszug mehr vorhanden ist, ziehen Sie die Ankerschraubenmutter fest. Stellen Sie sicher, dass der Bremszug sicher durch die Ankerschraube arretiert ist und der Gummiblock parallel zur Felge verläuft, mit einem Abstand von 1,5 – 2 mm dazwischen. Drücken Sie den Bremshebel mehrmals und lassen Sie ihn wieder los, drehen Sie das Rad, stellen Sie sicher, dass das Rad nicht wackelt.

RÄDER MONTIEREN

RÄDER MONTIEREN

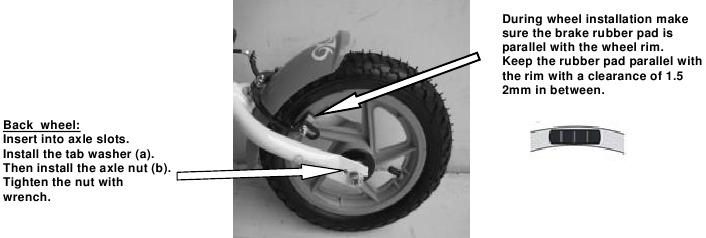

Vorder- und Hinterräder sind gleich. Verwenden Sie 2 Mutternschlüssel entsprechend der Größe der Muttern. Setzen Sie das Rad auf die Gabel und drücken Sie die Laschenscheibe (Abb.5 a) in das kleine Loch. Lösen Sie vor dem Einsetzen des Hinterrads das Bremskabel, um die Felgenbremse zu lösen. Ziehen Sie die Radmuttern fest (Abb.5 b). Die Radachse muss parallel zur Längsachse des Rahmens sein.


Hinweis: Zum Demontieren das Rad in umgekehrter Reihenfolge der Installation abbauen.

BITTE LESEN SIE DIESES HANDBUCH VOR DER MONTAGE UND DEM FAHREN MIT DIESEM FAHRRAD GRÜNDLICH DURCH.

• Für Kinder ab 2 Jahren
• Maximales Kindergewicht: 30 kg
• Überprüfen und ziehen Sie Schrauben und Bolzen vor jeder Fahrt fest.
• Stellen Sie sicher, dass alle Komponenten vor jeder Fahrt ordnungsgemäß funktionieren.
• Pumpen Sie die Reifen nicht über den auf der Reifenflanke angegebenen Maximaldruck auf.
• Wenn eine Komponente beschädigt ist oder nicht ordnungsgemäß funktioniert, sollte sie ersetzt werden, bevor der Artikel verwendet wird.

Ein Erwachsener muss bei der erstmaligen Montage des Fahrrads helfen.
Stellen Sie sicher, dass Ihr Fahrrad vollständig montiert ist, bevor Sie damit fahren.
Lesen und verstehen Sie dieses Benutzerhandbuch, bevor Sie das Fahrrad benutzen.

SICHERHEITSVORKEHRUNGEN

Dieses Fahrrad wird nicht für Kinder unter 2 Jahren oder über 30 kg empfohlen.
Bitte lesen und befolgen Sie die unten aufgeführten Sicherheitsvorkehrungen, da eine Nichtbeachtung zu Verletzungen oder Schäden an Ihrem Fahrrad führen kann.
Bitte weisen Sie Ihr Kind in die ordnungsgemäße Bedienung dieses Fahrrads ein und fordern Sie Ihr Kind auf, die unten aufgeführten Sicherheitsvorkehrungen zu befolgen.

BENUTZEN SIE DIESES FAHRRAD NICHT AUF STRASSEN.

1. Tragen Sie einen Helm.
2. Fahren Sie nicht in der Nähe von Kraftfahrzeugen.
3. Üben Sie das Bremsen in einer sicheren Umgebung.
4. Fahren Sie niemals in der Nähe von Treppen, abschüssigen Einfahrten, Hügeln, Fahrbahnen, Gassen, Schwimmbadbereichen oder anderen Gewässern.
5. Fahren Sie niemals bei nassem Wetter mit dem Fahrrad. Nasse Oberflächen können den Bremsweg beim Bremsen verlängern.
6. Fahren Sie nicht bei Nacht.
7. Fahren Sie nicht zu nah an Fußgängern vorbei.
8. Vermeiden Sie Gefahren, die Ihre Fähigkeit, Ihr Fahrrad zu kontrollieren, beeinträchtigen könnten. Schlaglöcher, Spurrillen, unebener Belag, Gullyroste, Schotter, Bordsteine, Blätter, Pfützen und Schmutz können alle Ihre Fahrt beeinflussen und zu Kontrollverlust führen.
9. Fahren Sie nicht im Gelände oder auf unebenem Untergrund.
10. Halten Sie beide Hände am Lenker.

SANFT BREMSEN, UM PLÖTZLICHE STOPPS ZU VERMEIDEN.
