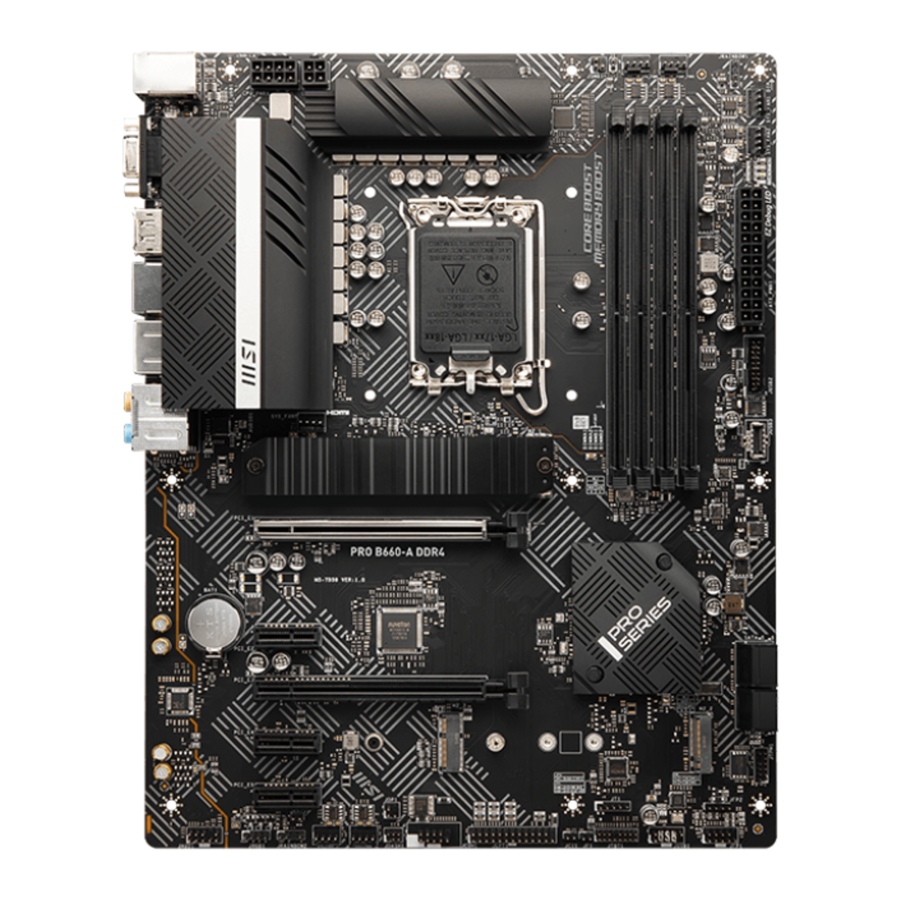

MSI PRO B660-A Handbuch

Spezifikationen

Anschlüsse an der Rückseite

LAN-Port-LED-Status-Tabelle

Anschluss der Audiobuchsen

Diagramm: Anschluss der Audiobuchsen an Kopfhörer und Mikrofon

Diagramm: Anschluss der Audiobuchsen an 7.1-Kanal-Lautsprecher

Übersicht der Komponenten

CPU-Sockel

Bitte installieren Sie die CPU wie oben gezeigt in den CPU-Sockel.

• Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
• Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Rücksendungen (Return Merchandise Authorization, RMA) bearbeiten, wenn das Motherboard nur mit der Schutzkappe auf dem CPU-Sockel versehen ist.
• Beim Einbau einer CPU denken Sie immer daran, einen CPU-Kühlkörper zu installieren. Ein CPU-Kühlkörper ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
• Vergewissern Sie sich, dass der CPU-Kühlkörper vor dem Start Ihres Systems eine feste Verbindung mit der CPU hergestellt hat.
• Überhitzung kann die CPU und das Motherboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitband) zwischen CPU und Kühlkörper aufzutragen, um die Wärmeableitung zu verbessern.
• Wenn die CPU nicht installiert ist, schützen Sie die CPU-Sockelstifte immer, indem Sie den Sockel mit der Plastikkappe abdecken.
• Wenn Sie eine separate CPU und einen Kühler erworben haben, lesen Sie bitte die Dokumentation im Kühlerpaket für weitere Details zur Installation.

DIMM-Steckplätze

Bitte installieren Sie das Speichermodul wie oben gezeigt in den DIMM-Steckplatz.

• Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen Speichermodule vom gleichen Typ, gleicher Anzahl und Dichte sein.
• Einige Speichermodule können beim Übertakten aufgrund der Abhängigkeit der Speicherfrequenz von ihrem Serial Presence Detect (SPD) mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie die DRAM Frequency (DRAM-Frequenz), um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
• Es wird empfohlen, ein effizienteres Speicherkühlsystem für die Vollbestückung der DIMM-Steckplätze oder für Übertaktung zu verwenden.
• Die Stabilität und Kompatibilität des installierten Speichermoduls hängt beim Übertakten von der installierten CPU und den Geräten ab.
• Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

M2_3-Steckplatz

(Key E)
Bitte installieren Sie das PCIe Wi-Fi-Modul wie oben gezeigt in den M2_3-Steckplatz.

PCIe-Erweiterungssteckplätze

• Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Graphics Card Bolster (MSI Grafikkartenhalter) verwenden, um deren Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
• Für die Installation einer einzelnen PCIe x16-Erweiterungskarte mit optimaler Leistung wird die Verwendung des PCI_E1-Steckplatzes empfohlen.
• Beim Hinzufügen oder Entfernen von Erweiterungskarten schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um nach notwendigen zusätzlichen Hardware- oder Softwareänderungen zu suchen.

JFP1/JFP2 Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, das Zurücksetzen der Stromversorgung und die LEDs Ihres PC-Gehäuses/Chassis. Die Power Switch/Reset Switch Header ermöglichen den Anschluss des Einschalt-/Reset-Knopfes. Der Power LED Header wird mit der LED-Leuchte am PC-Gehäuse verbunden, und der HDD LED Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für Summer und Lautsprecher. Um die Kabel vom PC-Gehäuse mit den richtigen Pins zu verbinden, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power LED und HDD LED eine positive und negative Verbindung haben; Sie müssen das Kabel mit dem entsprechenden positiven und negativen Anschluss auf dem Motherboard verbinden. Andernfalls funktionieren die LEDs nicht richtig.

M2_1~2 Steckplätze

(Key M)
Bitte installieren Sie das M.2 Solid-State-Laufwerk (SSD) wie unten gezeigt in den M.2-Steckplatz.

Installation des M.2-Moduls
Für den M2_1-Steckplatz

1. Lösen Sie die Schrauben des M.2 SHIELD FROZR Kühlkörpers.

2. Entfernen Sie den M.2 SHIELD FROZR und die Schutzfolien von den Wärmeleitpads.
3. Entfernen Sie (für 22110 SSD) oder verschieben Sie (für 2260/ 2242 SSD) den EZ M.2 Clip entsprechend der Länge Ihrer SSD. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.

4. Führen Sie Ihre M.2 SSD in einem Winkel von 30 Grad in den M.2-Steckplatz ein.
5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. Überspringen Sie diesen Schritt, wenn Sie eine 22110 SSD installieren.
6. Setzen Sie den M.2 SHIELD FROZR Kühlkörper wieder ein und befestigen Sie ihn.


Für den M2_2-Steckplatz

1. Bitte installieren Sie den mitgelieferten EZ M.2 Clip Kit im M.2-Steckplatz entsprechend der Länge Ihrer SSD.
2. Führen Sie Ihre M.2 SSD in einem Winkel von 30 Grad in den M.2-Steckplatz ein.
3. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.

SATA5~8-Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

• Bitte knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlusten kommen.
• SATA-Kabel haben identische Stecker an beiden Seiten des Kabels. Es wird jedoch empfohlen, den flachen Stecker platzsparend an das Motherboard anzuschließen.
• SATA7 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_2-Steckplatz installiert wird.

Stromanschlüsse

Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1

CPU_PWR2

ATX_PWR1

Stellen Sie sicher, dass alle Stromkabel sicher an ein geeignetes ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Motherboards zu gewährleisten.

JAUD1 Front-Audio-Anschluss

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen an der Frontblende.

Lüfteranschlüsse

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5
Lüfteranschlüsse können als PWM (Pulsweitenmodulation) Modus oder DC-Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und passen die Lüftergeschwindigkeit mit einem Drehzahlregelsignal an. Lüfteranschlüsse im DC-Modus steuern die Lüftergeschwindigkeit durch Änderung der Spannung.

PWM-Modus Pinbelegung

DC-Modus Pinbelegung

Lüfteranschluss-Spezifikationen

Sie können die Lüftergeschwindigkeit unter BIOS > HARDWARE MONITOR (HARDWARE-ÜBERWACHUNG) anpassen.

JCI1 Gehäuse-Intrusion-Anschluss

Dieser Anschluss ermöglicht den Anschluss des Gehäuse-Intrusion-Schalterkabels.

Verwenden des Gehäuse-Intrusion-Detektors

1. Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusion-Schalter/-Sensor am Gehäuse.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Setzen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste (Eingabetaste), um Yes (Ja) auszuwählen.
6. Sobald die Gehäuseabdeckung wieder geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Intrusion-Warnung

1. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Setzen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste (Eingabetaste), um Yes (Ja) auszuwählen.

CMOS-Jumper löschen

JBAT1
Es gibt einen CMOS-Speicher auf der Hauptplatine, der extern über eine Batterie auf der Hauptplatine mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.

BIOS auf Standardwerte zurücksetzen

1. Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Jumper-Kappe, um JBAT1 für ca. 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Jumper-Kappe von JBAT1.
4. Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

JUSB3 Anschlüsse

Dieser Anschluss ermöglicht den Anschluss eines USB 3.2 Gen 1 5Gbps Type-C-Anschlusses an der Frontblende. Der Anschluss verfügt über ein verpolungssicheres Design. Achten Sie beim Anschließen des Kabels darauf, es in der entsprechenden Ausrichtung zu verbinden.

JUSB2 Anschluss

Dieser Anschluss ermöglicht den Anschluss von USB 3.2 Gen 1 5Gbps-Ports an der Frontblende.

Beachten Sie, dass die Power- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JUSB1 Anschluss

Dieser Anschluss ermöglicht den Anschluss von USB 2.0-Ports an der Frontblende.

• Beachten Sie, dass die VCC- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
• Um Ihr iPad, iPhone und iPod über USB-Ports aufzuladen, installieren Sie bitte das MSI Center Dienstprogramm.

JTPM1 Modul-Anschluss

Dieser Anschluss ist für TPM (Trusted Platform Module) vorgesehen. Weitere Details und Anwendungsmöglichkeiten entnehmen Sie bitte dem Handbuch der TPM-Sicherheitsplattform.

JCOM1 Serieller Port-Anschluss

Dieser Anschluss ermöglicht den Anschluss des optionalen seriellen Ports mit Blende.

JLPT1 Parallelport-Anschluss

Dieser Anschluss ermöglicht den Anschluss des optionalen Parallelports mit Blende.

JDASH1 Tuning-Controller-Anschluss

Dieser Anschluss dient zum Verbinden eines optionalen Tuning-Controller-Moduls.

JTBT1 Thunderbolt-Erweiterungskarten-Anschluss

Dieser Anschluss ermöglicht den Anschluss der optionalen Thunderbolt-I/O-Karte.

EZ Debug LED

Diese LEDs zeigen den Status der Hauptplatine an.

CPU - zeigt an, dass die CPU nicht erkannt wird oder fehlerhaft ist.
DRAM - zeigt an, dass der DRAM nicht erkannt wird oder fehlerhaft ist.
VGA - zeigt an, dass die GPU nicht erkannt wird oder fehlerhaft ist.
BOOT - zeigt an, dass das Boot-Gerät nicht erkannt wird oder fehlerhaft ist.

JRGB1 RGB-LED-Anschluss

Der JRGB-Anschluss ermöglicht den Anschluss der 5050 RGB-LED-Streifen (12V).

• Der JRGB-Anschluss unterstützt bis zu 2 Meter durchgehende 5050 RGB-LED-Streifen (12V/G/R/B) mit einer maximalen Nennleistung von 3A (12V).
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Streifen installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

JRAINBOW1~2 Adressierbare RGB-LED-Anschlüsse

Die JRAINBOW-Anschlüsse ermöglichen den Anschluss von WS2812B einzeln adressierbaren RGB-LED-Streifen (5V).

Schließen Sie nicht den falschen Typ von LED-Streifen an. Der JRGB-Anschluss und der JRAINBOW-Anschluss liefern unterschiedliche Spannungen, und das Anschließen des 5V-LED-Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.

• Der JRAINBOW-Anschluss unterstützt bis zu 75 WS2812B einzeln adressierbare RGB-LED-Streifen (5V/Daten/Masse) mit einer maximalen Nennleistung von 3A (5V). Bei 20% Helligkeit unterstützt der Anschluss bis zu 200 LEDs.
• Schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Streifen installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

Installation von Betriebssystem/Treibern & MSI Center

Bitte laden Sie die neuesten Dienstprogramme und Treiber herunter und aktualisieren Sie diese unter www.msi.com

Installation von Windows 10/ Windows 11

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows 10/ Windows 11 Installations-Disc/den USB-Stick in Ihren Computer ein.
3. Drücken Sie die Taste Restart (Neustart) am Computergehäuse.
4. Drücken Sie die Taste F11 während des Computer-POST (Power-On Self Test), um ins Boot-Menü zu gelangen.
5. Wählen Sie die Windows 10/ Windows 11 Installations-Disc/den USB-Stick aus dem Boot-Menü aus.
6. Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung "Press any key to boot from CD or DVD..." (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Wenn nicht, überspringen Sie diesen Schritt.
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows 10/ Windows 11 zu installieren.

Installation der Treiber

1. Starten Sie Ihren Computer in Windows 10/Windows 11.
2. Legen Sie die MSI Disc/den USB-Stick in das optische Laufwerk/den USB-Anschluss ein.
3. Klicken Sie auf die Pop-up-Benachrichtigung "Select to choose what happens with this disc" (Auswählen, was mit dieser Disc geschehen soll) und wählen Sie dann "Run DVDSetup.exe" (DVDSetup.exe ausführen), um das Installationsprogramm zu öffnen. Wenn Sie die AutoPlay-Funktion in der Windows-Systemsteuerung deaktiviert haben, können Sie die DVDSetup.exe auch manuell aus dem Stammverzeichnis des MSI USB-Laufwerks ausführen.
4. Das Installationsprogramm findet und listet alle notwendigen Treiber in der Registerkarte Drivers/Software (Treiber/Software) auf.
5. Klicken Sie auf die Schaltfläche Install (Installieren) in der unteren rechten Ecke des Fensters.
6. Die Treiberinstallation wird dann gestartet; nach Abschluss werden Sie aufgefordert, neu zu starten.
7. Klicken Sie auf die Schaltfläche OK (OK), um den Vorgang abzuschließen.
8. Starten Sie Ihren Computer neu.

MSI Center

MSI Center ist eine Anwendung, die Ihnen hilft, Spieleinstellungen einfach zu optimieren und Software zur Inhaltserstellung reibungslos zu nutzen. Es ermöglicht Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

MSI Center Benutzerhandbuch
Wenn Sie weitere Informationen über MSI Center wünschen, lesen Sie bitte die Anleitung unter http://download.msi.com/manual/mb/MSICENTER.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

UEFI BIOS

Das MSI UEFI BIOS ist kompatibel mit der UEFI (Unified Extensible Firmware Interface)-Architektur. UEFI verfügt über viele neue Funktionen und Vorteile, die herkömmliche BIOS-Systeme nicht bieten können, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Boot-Modus, um die neuen Chipsatz-Funktionen vollständig zu nutzen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich, sofern nicht anders angegeben, auf das UEFI BIOS.

UEFI-Vorteile

• Schnelleres Booten – UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Es kann auch die Zeit für den Wechsel in den CSM-Modus während des POST eliminieren.
• Unterstützung für Festplattenpartitionen größer als 2 TB.
• Unterstützung für mehr als 4 primäre Partitionen mit einer GUID-Partitionstabelle (GPT).
• Unterstützung einer unbegrenzten Anzahl von Partitionen.
• Volle Unterstützung für neue Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
• Unterstützung für sicheren Start – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

• 32-Bit Windows-Betriebssystem – dieses Motherboard unterstützt nur Windows 10/ Windows 11 64-Bit-Betriebssysteme.
• Ältere Grafikkarte – das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, wird möglicherweise eine Warnmeldung angezeigt: "There is no GOP (Graphics Output protocol) support detected in this graphics card" (Es wurde keine GOP (Graphics Output protocol)-Unterstützung in dieser Grafikkarte erkannt).

Wir empfehlen, dass Sie diese durch eine Grafikkarte ersetzen, die GOP/UEFI unterstützt, oder eine CPU mit integrierter Grafik verwenden, um die normale Funktionalität zu gewährleisten.

So überprüfen Sie den BIOS-Modus

1. Schalten Sie Ihren Computer ein.
2. Drücken Sie die Taste Delete, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die DEL-Taste, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Startvorgangs auf dem Bildschirm erscheint.
3. Nach dem Aufrufen des BIOS können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.


BIOS-Einrichtung

Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

• BIOS-Elemente werden regelmäßig für eine bessere Systemleistung aktualisiert. Die Elemente können geringfügig vom neuesten BIOS abweichen; daher dient die Beschreibung nur als Referenz. Sie können sich auch auf das HELP (HILFE)-Informationsfeld für die BIOS-Elementbeschreibung beziehen.
• Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

Aufrufen des BIOS-Setups

Drücken Sie die Taste Delete, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die DEL-Taste, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Startvorgangs auf dem Bildschirm erscheint.

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster mit den Änderungsinformationen. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Wahl zu bestätigen.

BIOS-Benutzerhandbuch

Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte die Anleitung unter http://download.msi.com/manual/mb/Intel600BIOS.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Funktionen können je nach Produkt variieren.

BIOS zurücksetzen

Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu lösen. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

• Gehen Sie ins BIOS und drücken Sie F6 (F6), um load optimized defaults (optimierte Standardeinstellungen laden).
• Überbrücken Sie den Clear CMOS (CMOS löschen) Jumper auf dem Motherboard.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie die CMOS-Daten löschen. Bitte beachten Sie den Abschnitt zum Clear CMOS (CMOS löschen) Jumper, um das BIOS zurückzusetzen.

BIOS aktualisieren

BIOS-Aktualisierung mit M-FLASH

Vor der Aktualisierung:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Motherboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie die BIOS-Datei anschließend auf dem USB-Stick.

BIOS aktualisieren:

1. Stecken Sie den USB-Stick mit der Update-Datei in den USB-Anschluss.
2. Bitte beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
   • Starten Sie neu und drücken Sie die Taste Ctrl + F5 während des POST und klicken Sie auf Yes (Ja), um das System neu zu starten.

   • Starten Sie neu und drücken Sie die Taste Del während des POST, um ins BIOS zu gelangen. Klicken Sie auf die Schaltfläche M-FLASH (M-FLASH) und klicken Sie auf Yes (Ja), um das System neu zu starten.

3. Wählen Sie eine BIOS-Datei aus, um den BIOS-Aktualisierungsprozess durchzuführen.
4. Wenn Sie dazu aufgefordert werden, klicken Sie auf Yes (Ja), um die BIOS-Wiederherstellung zu starten.
5. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS-Aktualisierung mit MSI Center

Vor der Aktualisierung:

• Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung ordnungsgemäß eingerichtet ist.
• Bitte schließen Sie alle anderen Anwendungssoftware, bevor Sie das BIOS aktualisieren.

So aktualisieren Sie das BIOS:

1. Installieren und starten Sie MSI Center und gehen Sie zur Seite Support (Support).
2. Wählen Sie Live Update (Live-Update) und klicken Sie auf die Schaltfläche Advance (Erweitert).
3. Wählen Sie die BIOS-Datei aus und klicken Sie auf die Schaltfläche Install (Installieren).
4. Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche Install (Installieren).
5. Das System wird automatisch neu gestartet, um das BIOS zu aktualisieren.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

Sicherheitsinformationen

• Die in diesem Paket enthaltenen Komponenten sind anfällig für Schäden durch elektrostatische Entladung (ESD). Bitte befolgen Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
• Stellen Sie sicher, dass alle Komponenten sicher verbunden sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
• Fassen Sie das Mainboard an den Rändern an, um empfindliche Komponenten nicht zu berühren.
• Es wird empfohlen, beim Umgang mit dem Mainboard ein ESD-Handgelenkband (Elektrostatische Entladung) zu tragen, um elektrostatische Schäden zu vermeiden. Falls kein ESD-Handgelenkband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Mainboard anfassen.
• Bewahren Sie das Mainboard in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Unterlage auf, wenn es nicht installiert ist.
• Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Mainboard oder irgendwo im Computergehäuse befinden.
• Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte dauerhafte Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.
• Wenn Sie während eines Installationsschritts Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
• Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.
• Halten Sie dieses Mainboard von Feuchtigkeit fern.
• Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, die auf dem Netzteil angegeben ist, bevor Sie das Netzteil an die Steckdose anschließen.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Stellen Sie nichts auf das Netzkabel.
• Alle Vorsichtsmaßnahmen und Warnhinweise auf dem Mainboard sollten beachtet werden.
• Wenn eine der folgenden Situationen eintritt, lassen Sie das Mainboard von Servicepersonal überprüfen:
  • Flüssigkeit ist in den Computer eingedrungen.
  • Das Mainboard wurde Feuchtigkeit ausgesetzt.
  • Das Mainboard funktioniert nicht richtig oder Sie können es gemäß Benutzerhandbuch nicht zum Laufen bringen.
  • Das Mainboard ist heruntergefallen und beschädigt worden.
  • Das Mainboard weist offensichtliche Bruchspuren auf.
• Lassen Sie dieses Mainboard nicht in einer Umgebung über 60 °C (140 °F) liegen, dies kann das Mainboard beschädigen.

Referenzen

• http://download.msi.com/manual/mb/MSICENTER.pdf
• http://download.msi.com/manual/mb/Intel600BIOS.pdf

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI PRO B660-A Handbuch herunterladen

Verfügbare Sprachen
