Chapin 30600 Handbuch

Teile

Hinweis: Ihr spezielles Sprühgerät enthält möglicherweise nicht alle oben abgebildeten Teile.
Reparaturteile-Kit Dichtungen (nicht im Lieferumfang enthalten)

Schlauch zum Tank

Stellen Sie sicher, dass der Schlauch ganz bis zum Tank geschoben ist. Stellen Sie sicher, dass die Schlauchschelle fest sitzt und sich unterhalb des Schlauchstutzens befindet. Zum Festziehen im Uhrzeigersinn mit einem Schraubendreher drehen.

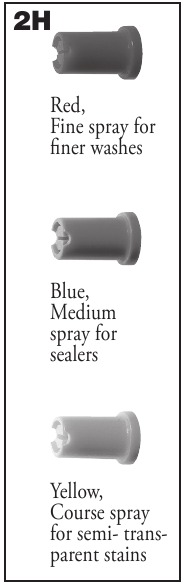

Düse

Düse am Absperrgriff oder an der Verlängerungslanze anbringen.

Filter einsetzen.

O-Ring einsetzen.

Passende Düse in die Kappe einsetzen.

Kappe mit Düse am Ende des Gehäuses anbringen.

Vor-Gebrauch-Prüfung

1. Tun Sie Folgendes: Überprüfen Sie die Festigkeit der Schlauchmutter, um sicherzustellen, dass der Schlauch sicher am Tankauslass befestigt ist.
2. Tun Sie Folgendes: Überprüfen Sie den Schlauch auf Abnutzung, Risse, Weichheit oder Sprödigkeit. Falls eine dieser Bedingungen festgestellt wird, ersetzen Sie den Schlauch vor der Verwendung. Ersetzen Sie ihn nur durch Originalteile des Herstellers.
3. Tun Sie Folgendes: Entfernen Sie die Pumpe (siehe Anweisungen zum Befüllen, Unter Druck setzen und Sprühen), überprüfen Sie das Innere und Äußere des Tanks auf Anzeichen von Abnutzung des Behälters und Bodens. Jedes Anzeichen von Abnutzung deutet auf eine mögliche Schwächung des Tanks hin und könnte zu einem explosionsartigen Bersten unter Druck führen. Falls solche Anzeichen gefunden werden, entsorgen Sie den Tank sofort und ersetzen Sie ihn. Versuchen Sie nicht, Lecks zu flicken, usw., da dies zu schweren Verletzungen führen könnte.
4. Tun Sie Folgendes: Befolgen Sie die Anweisungen zum Befüllen, Unter Druck setzen und Sprühen, verwenden Sie jedoch nur Wasser (Pumpenkolben 10-20 Hübe und auf Undichtigkeiten prüfen).
5. Tun Sie Folgendes: Richten Sie das Absperrventil von sich weg und öffnen Sie es, um sicherzustellen, dass der Auslass nicht verstopft ist.
6. Tun Sie Folgendes: Wenn das Gerät diesen Test besteht, lassen Sie den Druck ab (siehe Anweisungen zum Druckablass), entleeren Sie den Tank und fahren Sie mit den Anweisungen zum Befüllen, Unter Druck setzen und Sprühen fort.
7. Tun Sie Folgendes: Überprüfen Sie alle Metallteile, einschließlich der Lanze, Düse und Fittings, auf Rost, Korrosion und Lochfraß. Falls eine dieser Bedingungen festgestellt wird, ersetzen Sie das betroffene Teil vor der Verwendung durch ein Originalteil des Herstellers.

Befüllen

1. Tun Sie Folgendes: Drehen Sie den Pumpengriff gegen den Uhrzeigersinn und entfernen Sie die Pumpe
2. Tun Sie Folgendes: Bereiten Sie die Sprühlösung gemäß allen Anweisungen und Sicherheitshinweisen auf dem Chemikalienetikett vor.
3. Tun Sie Folgendes: Füllen Sie den Tank nicht über die entsprechende Gallonenmarkierung hinaus. NICHT: überfüllen, um die Pumpe aufzunehmen.
4. Tun Sie Folgendes: Überprüfen Sie die Pumpe, um sicherzustellen, dass kein Gras oder Schmutz am Zylinder klebt. Setzen Sie die Pumpe wieder in den Tank ein und ziehen Sie sie fest an.

Unter Druck setzen und Sprühen

Griff im Uhrzeigersinn drehen, um ihn festzuziehen. Griff nach unten drücken, um 1/4 Umdrehung gegen den Uhrzeigersinn drehen, um ihn zu lösen.

Pumpen, bis Sie Widerstand spüren.

Griff nach unten drücken, um 1/4 Umdrehung im Uhrzeigersinn drehen, um ihn zu verriegeln. Mit dem Sprühen beginnen. Sprühgerät bei Bedarf erneut pumpen, um die Sprühkraft aufrechtzuerhalten.

Sprühbild durch Drehen der Düsenkappe einstellen. Drehen Sie die Kappe nicht mehr als 2 Umdrehungen, da sie sonst abfallen und Sprühmittel auf Sie zurücksprühen könnte.

Druck ablassen

1. Tun Sie Folgendes: Halten Sie die Pumpe von sich weg gerichtet und drehen Sie den verriegelten Griff gegen den Uhrzeigersinn, bis Luft entweicht. Hören Sie auf, den Griff zu drehen, wenn Sie Luft entweichen hören.
2. Tun Sie Folgendes: Halten Sie Abstand zum Sprühgerät, bis die gesamte Luft entwichen ist.

Pflege, Lagerung und Wartung

1. Tun Sie Folgendes: Spülen Sie den Tank gründlich nur mit Wasser aus, entleeren Sie ihn und füllen Sie ihn erneut mit Wasser. Befolgen Sie die Anweisungen zum Befüllen, Unter Druck setzen und Sprühen, pumpen Sie jedoch das Gerät nur 8-10 Hübe lang. Stellen Sie sicher, dass die Lanze und die Düse nach jedem Gebrauch gründlich mit Wasser gespült werden.
2. Tun Sie Folgendes: Öffnen Sie das Absperrventil und lassen Sie Wasser durch die Auslassbaugruppe laufen.
3. Tun Sie Folgendes: Druck ablassen (Befolgen Sie die Anweisungen zum Druckablassen), Pumpe entfernen und Sprühgerät entleeren.
4. Tun Sie Folgendes: Lagern Sie den Sprühtank kopfüber, mit entfernter Pumpe, an einem warmen, trockenen Ort.
5. Tun Sie Folgendes: Ölen Sie die Pumpe regelmäßig, indem Sie 10-12 Tropfen Leichtöl durch die Öffnung im Deckel auf die Pumpenstange tropfen lassen.

Fehlerbehebung

Tank steht unter Druck, sprüht aber nicht

Druck im Tank vor der Fehlerbehebung ablassen.

Absperrventil reinigen
Griff gerade nach oben ziehen.

Kerben von der Unterseite des Griffs in die Kolbennuten einführen und gegen den Uhrzeigersinn drehen.

Kolben, Membran und Feder entfernen. Membran mit mildem Reinigungsmittel waschen. Wieder zusammenbauen:
Absperrventil wie abgebildet aufrecht halten, Feder in das Loch legen, Membran auf die Feder legen.
Kolben wieder zusammenbauen und festziehen.

Kolben im Uhrzeigersinn festziehen, bis er bündig mit der Oberseite des Absperrventilkörpers abschließt. Nicht überdrehen, da das Gerät sonst möglicherweise nicht sprüht. Gabeln unter den Kolben schieben, Griff nach unten drücken, bis er einrastet.

Düsenbaugruppe reinigen
Gehäuse entfernen. Filter entfernen. Reinigen und wieder zusammenbauen.

Unsachgemäße Verwendung oder Nichtbeachtung der Anweisungen kann zu explosivem Versagen führen, das schwere Augen- oder andere Verletzungen verursachen kann. Für die sichere Verwendung dieses Produkts müssen Sie alle Anweisungen lesen und befolgen. Lassen Sie ein unter Druck stehendes Sprühgerät nicht in der prallen Sonne stehen. Hitze kann einen Druckaufbau verursachen, der zu einer möglichen Explosion führen kann. Lagern oder lassen Sie keine Lösung nach Gebrauch im Tank. Tragen Sie beim Sprühen immer eine Schutzbrille, Handschuhe, ein langärmeliges Hemd, lange Hosen und vollständigen Fußschutz. Verwenden Sie niemals Werkzeuge zum Entfernen der Pumpe, wenn sich Druck im Sprühgerät befindet. Stellen Sie sich niemals mit Gesicht oder Körper über den Tank, wenn Sie pumpen oder die Pumpe lösen, um zu verhindern, dass die Pumpenbaugruppe und/oder Lösung Sie trifft und verletzt. Setzen Sie das Sprühgerät niemals mit anderen Mitteln als der Originalpumpe unter Druck. Versuchen Sie nicht, dieses Sprühgerät zu modifizieren. Ersetzen Sie Teile nur durch Originalteile des Herstellers. Sprühen Sie niemals brennbare, ätzende, saure, chlorhaltige, bleichende oder andere korrosive Lösungen oder Hitze, Druck oder Gas erzeugende Chemikalien. Lesen und befolgen Sie immer die Anweisungen des Chemieherstellers, bevor Sie dieses Sprühgerät verwenden, da einige Chemikalien bei der Verwendung mit diesem Sprühgerät gefährlich sein können.

Dieses Produkt enthält Chemikalien, einschließlich Blei, die dem Staat Kalifornien als Geburtsfehler und andere reproduktive Schäden verursachend bekannt sind. Hände nach Gebrauch waschen.

P.O. Box 549 700 Ellicott St.
Batavia, NY 14021-0549 U.S.A.
1-800-950-4458
www.chapinmfg.com
