Performance Tool W54170 - ÖLABSAUGPUMPE Handbuch

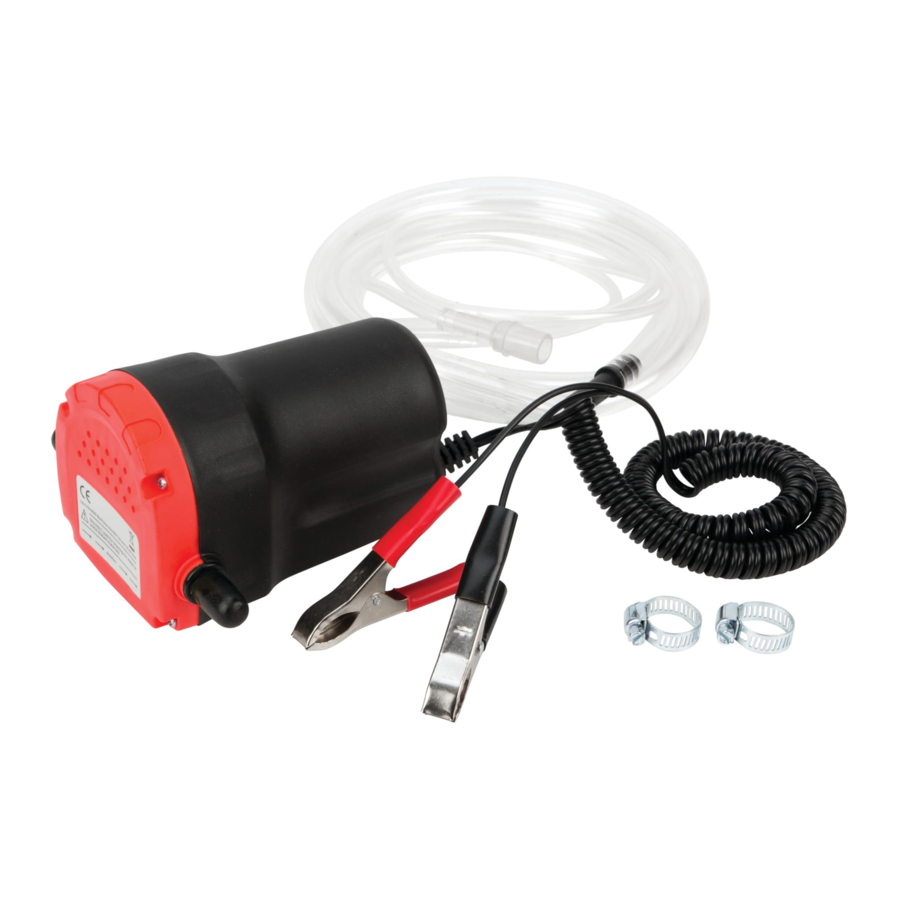

TEILEDIAGRAMM

TEILELISTE

1. Saugsonde (6mm)
2. Sauganschluss
3. Ablassanschluss
4. Absaugpumpe
5. Batterieklemmen
6. Ein/Aus-Schalter
7. Schlauch 10mm

BETRIEB

1. Bevor Sie mit dem Motorölwechsel beginnen, fahren Sie den Motor, bis das Öl eine Temperatur von ca. 40° - 50°C, 104° - 125°F erreicht hat. Eine geringere Temperatur reduziert die Förderleistung aufgrund der hohen Viskosität des Öls. Ist das Öl zu heiß, können die Dichtungen der Pumpe beschädigt werden.
2. Stellen Sie den Motor ab, nachdem er die ausreichende Temperatur erreicht hat.
3. Schieben Sie den Schlauch mit der Saugsonde auf den Pumpenanschluss und den Ablassschlauch auf den Ablassanschluss. Befestigen Sie beide mit Schlauchschellen, um ein Lösen der Schläuche durch den Öldruck zu vermeiden.
4. Wickeln Sie die Saugsonde ab und richten Sie sie richtig aus, bevor Sie sie durch das Ölmessstabrohr in den Motor einführen. Andernfalls saugt die Pumpe kein oder nicht genug Öl an.
5. Führen Sie die Saugsonde in das Ölmessstabrohr ein und schieben Sie sie vorsichtig bis zur tiefsten Stelle der Ölwanne.
6. Verwenden Sie bitte einen geeigneten Behälter, um das Altöl aufzufangen, und führen Sie den Ablassschlauch in diesen Behälter.
7. Schließen Sie den Ölabsauger an die 12V-Autobatterie an. Stellen Sie sicher, dass die Klemmen mit den richtigen Polen der Batterie verbunden sind (rote Klemme an "plus" (Plus), schwarze Klemme an "minus" (Minus)).
8. Schalten Sie die Pumpe ein und pumpen Sie das Öl aus dem Motor.
9. Sobald kein Öl mehr gepumpt wird, schalten Sie die Pumpe aus. Lassen Sie die Pumpe nicht ohne Öl laufen.
10. Füllen Sie den Motor gemäß der Wartungsanleitung Ihres Fahrzeugs mit frischem Motoröl und überprüfen Sie den Ölstand mit dem Ölmessstab.
11. Reinigen Sie die Pumpe nach Beendigung Ihrer Arbeit gründlich, indem Sie etwas frisches Öl pumpen.
12. Entfernen Sie die Schläuche von der Pumpe, stecken Sie sie zusammen und lagern Sie die gesamte Einheit an einem staubgeschützten Ort.

ACHTUNG:
Lassen Sie niemals Alt- oder Frischöl in den Boden oder in die Kanalisation gelangen. Sie schädigen die Umwelt und machen sich strafbar. Sammeln Sie das Altöl und entsorgen Sie es bei Ihrer örtlichen Sammelstelle, Tankstelle oder Ihrem Ölhändler.
WICHTIGER HINWEIS:
Die Arbeitsdauer dieses Ölabsaugers sollte 30 Minuten nicht überschreiten. Schalten Sie die Pumpe nach dieser Zeit aus und lassen Sie sie abkühlen.

TECHNISCHE DATEN

Motor: 12V D.C.
Leistungsaufnahme: Ca. 5 A
Schalldruckpegel: 70 dB(A).
Vibration: 2,5m/s2
Max. Fördermenge:
Diesel: ...Ca. 1,1 Gal./min.
Motoröl (100° - 125°F): Ca. 0,8 Gal./min.

Technische Daten können ohne vorherige Ankündigung geändert werden

TECHNISCHE BESCHREIBUNG

Der Ölabsauger ist eine Flügelzellenpumpe mit Messinglamellen. Er wird von einem 12V-Gleichstrommotor über ein Untersetzungsgetriebe angetrieben. Als Stromversorgung verwenden Sie bitte eine 12V-Fahrzeugbatterie. Die Anschlüsse an der Pumpe sind für Schläuche mit 10mm Innendurchmesser ausgelegt.
Der Außendurchmesser der Saugsonde beträgt 6mm. Daher kann die Pumpe nur für den Ölwechsel verwendet werden, wenn der Innendurchmesser des Ölmessstabrohrs größer als 6mm ist. Der Ölabsauger ist zum Pumpen von Motor-, Diesel- und Heizöl geeignet.

WICHTIGE SICHERHEITSHINWEISE

LESEN, VERSTEHEN UND BEFOLGEN SIE ALLE ANWEISUNGEN UND WARNUNGEN, BEVOR SIE DIESES WERKZEUG IN BETRIEB NEHMEN. ANDERNFALLS KANN ES ZU PERSONENSCHÄDEN UND/ODER SACHSCHÄDEN KOMMEN UND DIE GARANTIE ERLISCHT.
Der Ölabsauger ist das ideale Gerät für schnelle und saubere Ölwechsel. Der Ölabsauger funktioniert, indem die Klemmen an die 12V-Autobatterie angeschlossen werden. Das Öl wird einfach durch die Ölmessstaböffnung aus dem Motor gesaugt. Bitte verwenden Sie den Absauger ausschließlich für Motor-, Diesel- oder Heizöl.
Der Absauger ist nicht geeignet zum Absaugen von:

• Wasser (keine Schmierung der Pumpe)
• Getriebeöl (zu zähflüssig)
• Leicht entzündliche Flüssigkeiten (Kraftstoff, Benzin usw.)

Explosionsgefahr!
Wir übernehmen keine Haftung für die sichere Funktion des Absaugers, wenn er für andere Zwecke als die in diesem Handbuch genannten verwendet wird. Keine Gewährleistungsansprüche können für Schäden geltend gemacht werden, die aus Bedienungsfehlern oder unzureichender Wartung resultieren.
Bitte lesen und beachten Sie die folgenden Sicherheitshinweise sorgfältig, bevor Sie den Absauger verwenden, um Umweltschäden oder Verletzungen zu vermeiden:

• Stellen Sie den Ölabsauger sicher auf.
• Befestigen Sie den Ablassschlauch ordnungsgemäß.
• Schützen Sie die Stromversorgungskabel vor Hitze und scharfen Kanten.
• Stellen Sie sicher, dass die Pumpe vor Arbeitsbeginn korrekt an die Autobatterie angeschlossen ist (Plus an Plus und Minus an Minus).
• Pumpen Sie kein Wasser (keine Schmierung der Pumpe).
• Pumpen Sie nur warmes Motoröl (40°- 50°C, 104°- 125°F). Pumpen Sie kein Motoröl ab, solange der Motor noch läuft.
• Sammeln Sie das Altöl in geeigneten Behältern, um die Umwelt zu schützen, und entsorgen Sie das Altöl bei Ihrer örtlichen Sammelstelle, Tankstelle oder Ihrem Öllieferanten.
• Reinigen Sie die Pumpe und die Anbauteile nach Beendigung Ihrer Arbeit.

Es liegt in der Verantwortung des Eigentümers und/oder der Bediener, alle WARNUNGEN, Betriebs- und Wartungsanweisungen zu studieren, die auf dem Produktetikett und im Handbuch enthalten sind, bevor diese Ölabsaugpumpe in Betrieb genommen wird. Der Eigentümer/Bediener hat die Produktanweisungen für zukünftige Referenz aufzubewahren. Der Eigentümer und/oder Bediener ist für die Wartung, die Pflege aller Aufkleber oder Warnschilder und während des Gebrauchs für die Aufrechterhaltung der Einheit in gutem Zustand verantwortlich. Wenn der Eigentümer und/oder Bediener nicht fließend Englisch spricht, müssen die Produktwarnungen und Anweisungen vom Käufer/Eigentümer oder dessen Beauftragten in der Muttersprache des Bedieners gelesen und besprochen werden. Stellen Sie sicher, dass der Bediener den Inhalt versteht. Sicherheitsinformationen müssen vor der Verwendung hervorgehoben und verstanden werden. Das Werkzeug ist gemäß den Betriebsanweisungen zu inspizieren. Schützen Sie sich und andere, indem Sie alle Sicherheitsinformationen beachten. Die Nichtbeachtung der Anweisungen kann zu Personenschäden und/oder Sachschäden führen! Sollten Sie auf Probleme oder Schwierigkeiten stoßen, wenden Sie sich bitte an unseren Kundendienst unter: 1-800-426-1262 zwischen 6:30 Uhr und 16:30 Uhr pazifischer Zeit.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Performance Tool W54170 - ÖLABSAUGPUMPE Handbuch herunterladen

Verfügbare Sprachen
