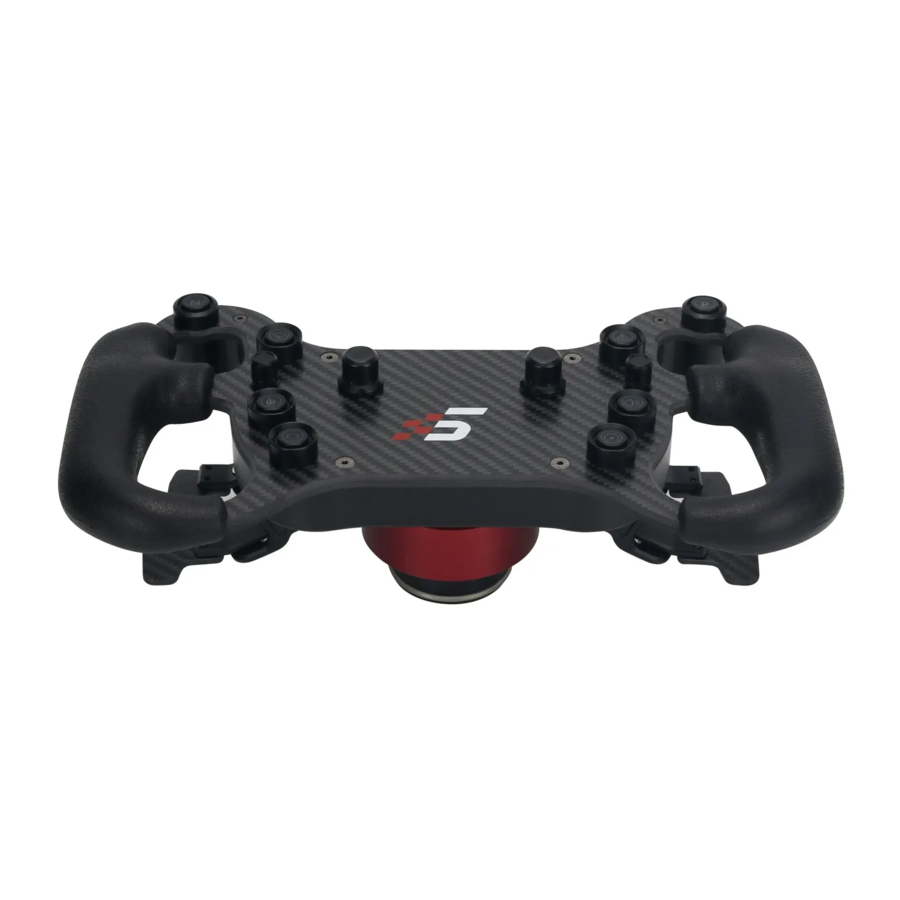

Simagic GT4 - Lenkrad-Handbuch

Produkteinführung

Übersicht

• 300 mm Grifflänge (von Griff zu Griff)
• Der Hauptkörper besteht aus hochfestem Aluminium-CNC-gefräst und das schöne Design eines Rennwagens weckt einen starken Wunsch nach Eroberung;
• Der Griff ist mit umweltfreundlichem Silikon umwickelt und bietet ein brandneues, komfortables, hautfreundliches Gefühl;
• Durch das gesamte Sandstrahl-Oxidationsverfahren erhält das Lenkrad ein elegantes Schwarz und eine feine matte Textur;
• SIMAGIC selbst entwickelte magnetische, optische Schaltwippen;
• Die lasergravierte SIMAGIC Track-Element LOGO-Dekorplatte verleiht dem Lenkradkörper ein stärkeres Gefühl von Rennelementen;
• Standard-Kohlefaserplatte bietet Benutzern Platz für ein individuelles Auto-Logo.

Halbkupplungseinstellung

Das Direct Drive Simulator GT4 Lenkrad mit unabhängig entwickelten magnetisch-optischen Schaltwippen bietet ein sehr hohes Real-Car-Simulationsgefühl.

Spezifikationen

Breite 300 mm
Höhe 165 mm
Gewicht 2,2 kg

Technische Einführung

	Neues integriertes Design, das Panel integriert eine Vielzahl von Tasten und Hebelbedienbereichen, die integriert und schnell eingestellt werden können. 8 integrierte Tasten mit RGB-Beleuchtung; 2 Vierwege-Schalter mit Encoder; 2 Tasten mit Encoder.
	50 mm True Quick Release Lenkrad ohne Werkzeug. Schnell und sicher durch ein QR-System in Automobilqualität.
	Sowohl die Paddles als auch die Kupplung verwenden kontaktlose Sensoren ohne Kontaktschaden.
	Sofortige Echtzeit-Zuordnung. Das optische Sensor-Modul kann die Schaltwippen-Parameter jedes Moments während der Fahrt schnell und präzise auf die Parameterseite der Steuerungssoftware übertragen.
	Ausgestattet mit selbst entwickelter Steuerungssoftware, bietet Race Manager funktionsreiche und dennoch einfache und benutzerfreundliche Funktionen, die Daten an unterschiedliche persönliche Bedürfnisse anpassen.
	Komfortabler Ledergriff, Handflächenkraft-Größe, für ein angenehmeres Fahrerlebnis.
	Das Programm kann online aktualisiert werden und weitere Funktionen des Hubs können kontinuierlich entwickelt werden.

Grundeinstellungen

Einheitenkalibrierung

1. Drehen Sie den Modusschalter in den Einstellungen-Modus

2. Drücken Sie den linken multidirektionalen Schalter nach oben (ohne ihn loszulassen).
   Halten Sie den Schalter gedrückt und ziehen Sie ZWEIMAL an jedem der vier Paddles ABCD in beliebiger Reihenfolge, einzeln.

3. Nach Abschluss der obigen Vorgänge drehen Sie den Modusschalter in den C-Position-Modus, um die Kalibrierung zu speichern.
4. Kalibrierung abgeschlossen.

Hinweis:

• Dieser Schritt kann bei der ersten Verwendung des Hubs oder wenn der Hub-Kanal im Race Manager geändert wurde, erforderlich sein.
• Das Lenkrad muss während der Kalibrierung an eine eingeschaltete Wheelbase angeschlossen sein.
• Wenn die Paddle-Tasten auf der Kalibrierungsseite des Steuerprogramms nach der Kalibrierung springen oder ungültig werden, führen Sie die Kalibrierung erneut durch.

Halbkupplungseinstellung

1. Drehen Sie den Modusschalter in den Einstellungen-Modus

2. Ziehen und halten Sie das gewünschte Kupplungspaddle (während des gesamten Einstellungsvorgangs).
3. Drücken Sie gleichzeitig Knopf 2 und drehen Sie ihn dann nach links oder rechts, um ihn entsprechend einzustellen. Wenn das Lenkrad an der Basis montiert ist, kann der Einstellbereich auf der zweiten Seite des Race Managers eingesehen werden.

4. Nach der Einstellung lassen Sie die Kupplung los und schalten den Modus zurück in den C-Position-Modus, um die Einstellungen zu speichern.

Hinweis:

• Diese Einstellung ist nur für die Dual-Kupplungs-Version (vier Paddles) des Lenkrads gültig;

Lichtregulierung

1. Drehen Sie den Modusschalter auf der Rückseite des Lenkrads in den Einstellungsmodus.

2. Drücken Sie eine der 8 Tasten einzeln, um die gewünschte Farbe zu ändern. Es gibt 8 verschiedene Farben, die mit jedem Tastendruck durchgeschaltet werden können.
3. Nach Abschluss der obigen Vorgänge drehen Sie den hinteren Schalter in den C-Modus, um die Änderungen zu speichern.

Wischen Sie, um detaillierte Anpassungen und das Upgrade-Video anzusehen

Videoadresse für Lenkradeinstellung und Upgrade:
https://www.bilibili.com/video/BV1Zh411Y7oh/

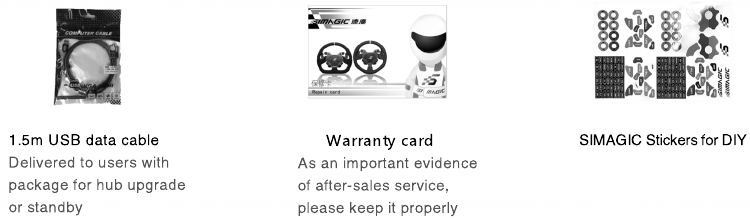

Lieferumfang

Quick Release

1. Ziehen Sie die rote Hülse des Quick Release zum Lenkrad zurück (ziehen Sie die Hülse beim Entfernen des Quick Release zurück)

2. Nachdem Sie die Löcher der Basis ausgerichtet haben, führen Sie das Lenkrad in die Basis ein.

3. Wenn der Quick Release nicht verriegelt werden kann, liegt dies möglicherweise daran, dass die Löcher nicht ausgerichtet sind. Drehen Sie das Lenkrad oder entfernen Sie es und setzen Sie es erneut ein.


Hinweis: Der maßgeschneiderte Quick Release von SIMAGIC verwendet ein hochpräzises Design mit sechs Kugeln oben und vier Kugeln unten. Die Stahlkugellöcher müssen mit der Basis ausgerichtet sein, um Zugang zur Basis zu erhalten.

Upgrade-Anleitung

• Beim Lenkrad-Upgrade bitte den Computer-Netzwerkstatus schützen.

1. Überprüfen Sie den Versionsstatus. Simagic-Produkte sind immer auf dem neuesten Stand, wenn Sie sie erhalten. Wenn es eine neue Version gibt, beachten Sie bitte den offiziellen Kanal.

2. Gehen Sie zum Race Manager-Ordner, öffnen Sie das Basis-Upgrade-Programm und bereiten Sie das Upgrade vor.


Hinweis:
Führen Sie während des Upgrades keine Operationen durch. Nach erfolgreichem Upgrade starten Sie die Basis neu, um das Versions-Upgrade abzuschließen, und sie kann normal verwendet werden.

Update (Schritt 1):

1. USB-Kabel anschließen
2. Lenkrad unter Strom setzen
3. Warten Sie, bis der Selbsttest abgeschlossen ist
4. WheelUpdateOnLine Software öffnen
5. Einschalt-Selbstprüfung

6. Manueller Test

7. Download-Vorgang

8. Software beenden
9. Lenkrad neu starten

Fehlerbehandlung:

1. Software beenden
2. Lenkrad neu starten
3. Gehen Sie zurück zu Schritt 1

1. Gerät nicht gefunden

2. Zeitüberschreitung (Time Out)

3. Die aktuelle Firmware ist die neueste Firmware

4. Fehler 1-Fehler 5


Garantiebeschreibung

Garantieunterstützung erhalten

1. Um einen Garantieservice anzufordern, kontaktieren Sie bitte den autorisierten Händler, bei dem Sie das Produkt gekauft haben.
2. Beim Kauf von einem Gebrauchtwarenhändler stellen Sie sicher, dass Sie die Garantiekarte und den Kassenbon vom Händler erhalten.

Die Liste der offiziellen Distributoren finden Sie unter: https://www.simagic.com/#/PageMainEn/PageShoppingEn

Weitere Informationen zum Kundendienst oder Garantieservice finden Sie in unseren Allgemeinen Geschäftsbedingungen unter SIMAGIC.COM oder kontaktieren Sie uns unter @simagicoffical über soziale Medienplattformen wie Instagram und Facebook.

Haftungsausschluss und Hinweise

• Dieses Produkt verfügt über eine starke Force-Feedback-Stärke und enthält Kleinteile. Kindern ist die Verwendung des Geräts ohne elterliche Aufsicht untersagt.
• Bitte schalten Sie den Knopf und die Stromversorgung aus, um Unfälle zu vermeiden.
• Jede Person, die versucht, Ihr Gerät zum ersten Mal zu verwenden, muss vom Eigentümer angeleitet und überwacht werden.
• Lockere Kleidung und leicht verfangende Gegenstände wie Haare, Kabel und Röcke sollten vom Gerät ferngehalten werden.
• Ihr SIMAGIC DDW ist nach dem Auspacken sofort einsatzbereit. Wir stellen sicher, dass die Firmware bei Verlassen des Werks auf die neueste Version aktualisiert ist.
  Weitere Informationen zum Software-Update finden Sie auf der SIMAGIC-Website und folgen Sie uns auf Twitter, Facebook und Instagram @Simagicofficial.
• Benutzer MÜSSEN 1 Stunde warten, bevor sie ein Auto fahren, wenn sie das Gerät benutzt haben.
• Dieses Handbuch dient nur zu Demonstrationszwecken, nicht zu Marketingzwecken. Es handelt sich um eine allgemeine Anleitung für ein einzelnes Produkt (einschließlich der entsprechenden Serienprodukte). Bitte beachten Sie den tatsächlichen Artikel für Ihren Kauf.
• Die oben gezeigten Produktbilder und Inhalte dienen nur zu Demonstrationszwecken. Die tatsächlichen Produkte können sich geringfügig in Bezug auf das externe Design (einschließlich, aber nicht beschränkt auf Aussehen, Farben und Größen) und die Inhaltsanzeige (einschließlich, aber nicht beschränkt auf Hintergründe, Benutzeroberflächen und Bilder) unterscheiden. Bitte beachten Sie die tatsächlichen Produkte als Referenz.
• Die oben genannten Testdaten stammen alle aus dem SIMAGIC-Testlabor und spiegeln aufgrund von Nutzungsbedingungen und Umweltfaktoren möglicherweise nicht die tatsächliche Leistung wider. Bitte beachten Sie die tatsächliche Benutzererfahrung zur Leistungsbewertung.
• Die oben genannten Inhalte, wie Beschreibungen und Bilder, können sich ändern. SIMAGIC kann relevante Inhalte jederzeit anpassen, um genauere Produktinformationen, Spezifikationen und Funktionsbeschreibungen basierend auf den tatsächlichen Produkten in Bezug auf Leistung, Spezifikation, Index und andere Informationen bereitzustellen. Manchmal kann die Produktversorgung aufgrund unvorhergesehener Probleme im Batching- oder Lieferprozess schwanken. In diesem Fall kann SIMAGIC relevante Beschreibungen und Bilder nach Bedarf ohne Benachrichtigung ändern. Die neuesten Informationen entnehmen Sie bitte den offiziellen Kanälen.

* Hinweis: Dokumente wie Produkthandbücher werden als Ergänzungen zu SIMAGIC-Produkten verfasst. Bitte laden Sie die relevanten Dokumente über genehmigte Kanäle herunter, um die berechtigten Interessen der Benutzer zu schützen.

Sicherheitshinweise

Sicherer Betrieb

* Einschaltanleitung: Bevor Sie das Gerät einschalten, stellen Sie sicher, dass das Netzkabel an die Wheelbase angeschlossen ist. Ziehen Sie das Netzkabel nur ab, wenn die Wheelbase ausgeschaltet ist.

•
  Es ist strengstens verboten, das Gerät und sein Netzteil Regen oder Feuchtigkeit auszusetzen, um Kurzschlüsse und Stromschläge zu vermeiden, die zu Fehlfunktionen des Geräts und Brand führen können.
• Die gewünschte Betriebstemperatur beträgt 15°C-35°C.
• Die empfohlene Betriebszeit des Lenkrads bei kontinuierlicher Force-Feedback-Aktivität beträgt 1 Stunde. Übermäßige Nutzung kann Gesundheitsrisiken verursachen. Wir empfehlen, alle 20 Minuten eine 5-minütige Pause einzulegen. Fahren Sie nicht länger als 2 Stunden pro Tag.
• Obwohl dieses Produkt über eine Force-Feedback-Konfiguration verfügt, müssen Kinder unter 13 Jahren unter elterlicher Aufsicht die Konfiguration vornehmen. Elterliche Anleitung ist erforderlich, um die Nutzung des Geräts durch Kinder zu überwachen.
• Dieses Produkt enthält Kleinteile und ist nicht für Kinder unter 13 Jahren zur alleinigen Verwendung geeignet.
• Wenn Sie es zum ersten Mal verwenden, stellen Sie das Force Feedback von Minimum auf ein Niveau ein, an das Sie gewöhnt sind.
• Wenn im Spiel das zuvor eingestellte Force Feedback außerhalb Ihrer Kontrolle liegt, stoppen Sie das Spiel sofort und passen Sie die Force-Feedback-Parameter an.
• Die Wheelbase enthält Komponenten, die vom Benutzer nicht repariert werden können. Das Öffnen des Gehäuses ist verboten und kann Personen- oder Sachschäden verursachen.
• Öffnen Sie nicht das Gehäuse des Geräts, da dies zum Erlöschen der Garantie führt.

Elektrische Sicherheit

• Verwenden Sie nur das Netzteil und das Netzkabel, die mit Ihrer Wheelbase geliefert wurden, dies ist wichtig, um Ihre Sicherheit, Rechte und Interessen zu schützen.
• Verwenden Sie kein nicht-standardmäßiges Netzteil und Netzkabel.
• Um die Sicherheit zu gewährleisten, dürfen Ersatzteile nur von einem autorisierten Reparaturzentrum ausgegeben werden.
• Verwenden Sie keine nicht-standardmäßigen Stromquellen, auch wenn Spannung und Frequenz akzeptabel erscheinen.
• Um Produktschäden zu vermeiden, verwenden Sie nur Wechselstrom mit einer Standard-Wandsteckdose.
• Setzen Sie Ihre Wheelbase keinen Wärmequellen aus.
• Ziehen Sie das Netzkabel Ihrer Wheelbase ab, wenn diese längere Zeit nicht verwendet wird.
• Wenn an der Wheelbase Fehlfunktionen festgestellt werden, stellen Sie die Verwendung sofort ein und kontaktieren Sie den SIMAGIC-Offiziellen oder ein autorisiertes Zentrum um Hilfe.
• Bitte abonnieren Sie die offizielle SIMAGIC-Website und die sozialen Plattformen für Updates bezüglich Produktinformationen.

*Dieses Produkt ist nur auf simulationsbezogene Fahraktivitäten beschränkt. Bitte unterscheiden Sie Simulationsspiele von der Realität und fahren Sie sicher!

Offizielle Website: www.simagic.com
Internationale Medienplattform: SIMAGIC official

Wenn Sie Fragen und/oder Vorschläge zu diesem Handbuch oder SIMAGIC-Produkten haben, kontaktieren Sie uns bitte über den Informationskanal.
