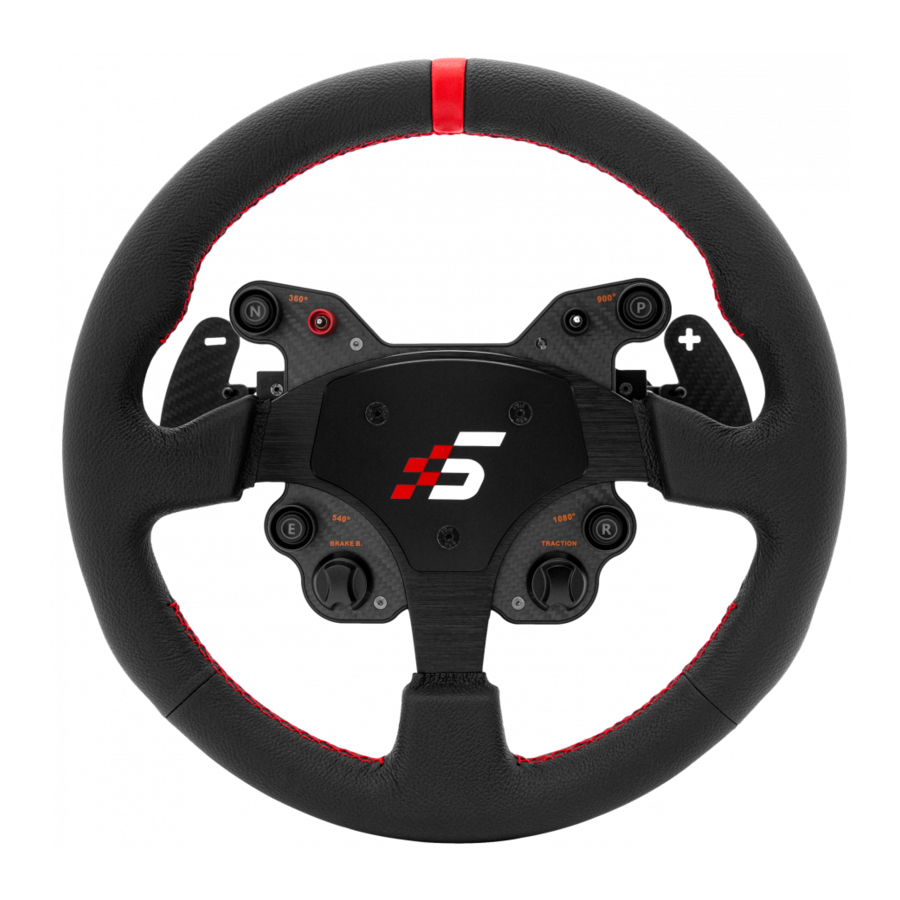

Simagic GT1 - Lenkrad-Handbuch

Produkteinführung

Übersicht

• Der Hauptkörper wird aus hochfester Luftfahrt-Aluminiumlegierung durch hochpräzise CNC-Bearbeitung hergestellt.
• Die Oberfläche wurde sandgestrahlt, oxidiert und weiteren Bearbeitungsverfahren unterzogen, um die Haptik und das Erscheinungsbild zu verbessern; die elegante, kalte schwarze Farbe unterstreicht das kühle Temperament;
• Das einzigartige Hub-Erscheinungsbild, das YaHei Metalltextur-Panel und die selbst entworfene Rennflagge integrieren das Strecken-„s“-Logo, sowie die Simagic-Initialen im Hupendeckel, was ein stärkeres Rennelement-Gefühl vermittelt;
• Simagic entwirft unabhängig magnetische, lichtempfindliche Schaltwippen, die ein sehr hohes Simulationsgefühl eines echten Autos vermitteln
• Die äußere Schicht des Lenkrads ist mit bequemem Fell umwickelt.


Das Direct Drive Simulator GTI Lenkrad mit den eigenständig entwickelten magnetisch-optischen Schaltwippen vermittelt ein sehr hohes Simulationsgefühl eines echten Autos.

Vor Gebrauch

1. Stellen Sie vor der Kalibrierung den C-Tasten-Schalter auf C grün (Arbeitsmodus für Parametereinstellung Kalibrierung) ein
2. Ziehen Sie den V-Tasten-Hebel lange nach unten (nicht loslassen), während Sie den Wählschalter ABCD nacheinander einmal, wiederholt zweimal, drehen und die V-Taste loslassen.
3. Nach Abschluss des obigen Vorgangs stellen Sie C grün wieder auf C Rot (Doppelkupplungsmodus) oder C Blau (Doppelachsenmodus) zurück.
4. Schließen Sie die Kalibrierung ab.

   * Falls die Tasten 13 und 14 auf der Kalibrierungsseite des Steuerprogramms nach der Kalibrierung springen, muss die Kalibrierung erneut durchgeführt werden.

*Die Farbe dient nur zur Veranschaulichung

Funktionseinführung

C-TASTEN-MODUSFUNKTION

Der C-Umschalter ist ein dreistelliger Rastschalter, von oben nach unten grün, rot und blau; er repräsentiert verschiedene Arbeitsmodi des Hubs.

1. Umschalter auf n (oben): Arbeitsmodus Parametereinstellung Kalibrierung.

2. Umschalter auf C Rot (Mitte): Doppelkupplungsmodus (nur für Vier-Wippen-Version, ABCD) Die Kupplungswippe befindet sich im Arbeits- und Halbkupplungsmodus, und die lineare Kupplungswippe auf einer Seite befindet sich im Halbkupplungszustand. Ziehen Sie die lineare Kupplungswippe auf der anderen Seite in den Vollkupplungszustand. Andere Fälle und Drehregler können ins Spiel übertragen werden.
3. Umschalter auf C Blau (unten): Zwei-Achsen-Modus (nur für Vier-Wippen-Version, ABCD) Die linearen Kupplungswippen auf beiden Seiten können unabhängig voneinander arbeiten. Zwei lineare Kupplungswippen können als zwei Eingangsachsen zur separaten Nutzung zugewiesen werden, und andere Tasten und Drehregler können ins Spiel zugewiesen werden. *Doppelwippen-AB-Modelle haben keinen Kupplungsmodus. Nur Gangschaltung.

LICHTEINSTELLUNGEN

Der selbstzentrierende Umschalter ist zur Einstellung in eine obere und untere Position unterteilt.

1. Bevor Sie das Licht einstellen, stellen Sie den Umschalter der C-Taste auf C grün (Arbeitsmodus für Parametereinstellung Kalibrierung) ein
2. Lichteinstellung: Klappen Sie den V-Tasten-Umschalter nach oben auf V blau, um durch 4 verschiedene Lichtmodi zu schalten
   Lichtmodus: immer an, schnelles Blinken, langsames Blinken, Licht aus
3. Nach Abschluss der obigen Vorgänge stellen Sie C grün wieder auf C Rot (Doppelkupplungsmodus) oder C Blau (Zwei-Achsen-Modus) zurück.


DREHREGLER-EINSTELLUNG

1. Vor der Lichteinstellung und Kalibrierung muss der Umschalter C auf C grün (Arbeitsmodus für Parametereinstellung Kalibrierung) eingestellt werden.

2. Die mechanische Dämpfung kann durch Drehen von Drehregler 1 (linker Drehregler) eingestellt werden, wobei sich jede Rastung um 10%T ändert

3. Drehregler 2 (rechter Drehregler) kann gedreht werden, um die Größe des Force Feedback einzustellen, wobei sich jede Rastung um 10% ändert.

4. Ziehen Sie die gewünschte einseitige Kupplungswippe (C oder D), drücken und drehen Sie Drehregler 2, um die Größe der Halbkupplung einzustellen, mit einer Änderung von 1/32 pro Raster.

Technische Einführung

	Neues integriertes Designpanel mit vier LED-Tasten mit umschaltbaren Lichtmodi, zwei CNC-Aluminium-Drehreglern und einem dreistelligen Umschalter-Modus, die schnelle Anpassungen ermöglichen.
	Echtes Quick Release Lenkrad ohne Werkzeuge. Schnell und doch sicher durch die Verwendung eines QR-Systems in Automobilqualität.
	Echte drahtlose Übertragung. Es ist das erste in der Branche, das mehrere drahtlose Module für die Datenübertragung integriert, wodurch die komplexe Integration mehrerer Verbindungskabel entfällt
	Sofortige Echtzeit-Mapping. Das optische Sensormodul kann die Schaltwippenparameter jedes Moments während der Fahrt schnell und präzise auf die Parameterseite der Steuerungssoftware abbilden.
	Ausgestattet mit selbst entwickelter Steuerungssoftware, Race Manager verfügt über funktionsreiche, aber einfache und benutzerfreundliche Funktionen, die Daten an unterschiedliche persönliche Bedürfnisse anpassen.
	Das Programm kann online aktualisiert werden und weitere Funktionen des Hubs können kontinuierlich entwickelt werden.

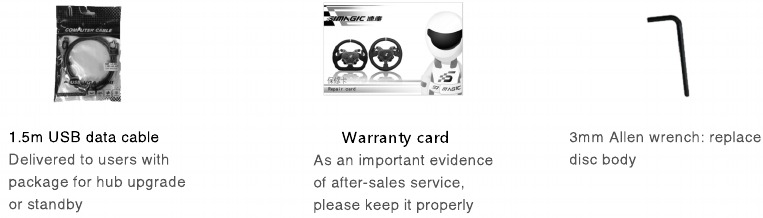

Lieferumfang

Quick Release

1. Ziehen Sie die rote Hülse des Quick Release zum Lenkrad zurück (Hülse beim Entfernen des Quick Release zurückziehen)

2. Nachdem Sie die Löcher der Basis ausgerichtet haben, setzen Sie das Lenkrad in die Basis ein

3. Wenn der Quick Release nicht verriegelt werden kann, liegt es möglicherweise daran, dass die Löcher nicht ausgerichtet sind. Drehen Sie das Lenkrad oder entfernen Sie es und setzen Sie es erneut ein.


Hinweis: SIMAGlC's customized quick release adopts a high-precision design with six beads on the top and four beads on the bottom. The steel ball holes must be aligned with the base to access the base.

Beim Lenkrad-Upgrade stellen Sie bitte sicher, dass der Computer mit dem Netzwerk verbunden ist.

1. Überprüfen Sie den Versionsstatus. Simagic-Produkte erhalten eine neue Version. Bitte achten Sie auf den offiziellen Kanal.
2. Gehen Sie zum Race Manager-Ordner, öffnen Sie das Basis-Upgrade-Programm und bereiten Sie das Upgrade vor


Hinweis: Führen Sie während des Upgrades keine Operationen durch.
Nach erfolgreichem Upgrade starten Sie die Basis neu um das Versions-Upgrade abzuschließen, und es kann normal verwendet werden.

Upgrade-Anleitung

Update (Schritt 1)

1. USB-Kabel zum Verbinden
2. Lenkrad einschalten
3. Warten Sie, bis der Selbsttest abgeschlossen ist
4. Öffnen Sie die Software WheelUpdateOnLine
5. Einschaltselbstprüfung

6. Manueller Test

7. Download-Vorgang

8. Software beenden
9. Lenkrad neu starten

Fehlerbehandlung:

1. Software beenden
2. Lenkrad neu starten
3. Zurück zu Schritt 1

1. Gerät nicht gefunden:

2. Zeitüberschreitung:

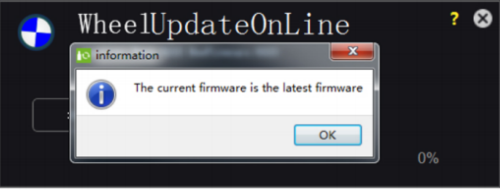

3. Die aktuelle Firmware ist die neueste Firmware:

4. Fehler 1 - Fehler 5:


Sicherheitshinweise

Sicherer Betrieb

• Einschaltanweisung: Bevor Sie das Gerät einschalten, stellen Sie sicher, dass das Netzkabel an der Wheelbase angeschlossen ist. Ziehen Sie das Netzkabel nur ab, wenn die Wheelbase ausgeschaltet ist.
• Es ist strengstens verboten, das Gerät und sein Netzteil Regen oder Feuchtigkeit auszusetzen, um Kurzschlüsse und Stromschläge zu vermeiden, die zu Fehlfunktionen des Geräts und Brand führen können.
• Die gewünschte Betriebstemperatur beträgt 15ºC-35ºC.
• Die empfohlene Betriebszeit des Lenkrads mit kontinuierlicher Force-Feedback-Aktivität beträgt 1 Stunde. Übermäßiger Gebrauch kann Gesundheitsrisiken verursachen. Wir empfehlen, alle 20 Minuten eine 5-minütige Pause einzulegen. Fahren Sie nicht länger als 2 Stunden pro Tag.
• Obwohl dieses Produkt über eine Force-Feedback-Konfiguration verfügt, müssen Kinder unter 13 Jahren unter elterlicher Aufsicht sein, um die Konfiguration abzuschließen. Eine elterliche Anleitung ist erforderlich, um die Nutzung des Geräts durch Kinder zu überwachen.
• Dieses Produkt enthält Kleinteile und ist nicht für Kinder unter 13 Jahren zur alleinigen Nutzung geeignet.
• Wenn Sie es zum ersten Mal verwenden, stellen Sie das Force Feedback bitte von Minimum auf ein Ihnen vertrautes Niveau ein.
• Wenn im Spiel das zuvor eingestellte Force Feedback außerhalb Ihrer Kontrolle liegt, beenden Sie das Spiel sofort und passen Sie die Force-Feedback-Parameter an.
• Die Wheelbase enthält Komponenten, die vom Benutzer nicht repariert werden können. Das Öffnen des Gehäuses ist verboten und kann Personen- oder Sachschäden verursachen.
• Öffnen Sie nicht das Gehäuse des Geräts, da dies die Garantie erlöschen lässt.

Elektrische Sicherheit

• Verwenden Sie nur das Netzteil und das Netzkabel, die mit Ihrer Wheelbase geliefert wurden. Dies ist wichtig, um Ihre Sicherheit, Rechte und Interessen zu schützen.
• Verwenden Sie kein nicht standardmäßiges Netzteil und Netzkabel.
• Um die Sicherheit zu gewährleisten, dürfen Ersatzteile nur von einem autorisierten Reparaturzentrum ausgegeben werden.
• Verwenden Sie keine nicht standardmäßigen Stromquellen, auch wenn Spannung und Frequenz akzeptabel erscheinen.
• Um Produktschäden zu vermeiden, verwenden Sie nur Wechselstrom mit einer Standardsteckdose.
• Setzen Sie Ihre Wheelbase keinen Wärmequellen aus.
• Ziehen Sie das Netzkabel Ihrer Wheelbase ab, wenn Sie sie längere Zeit nicht verwenden.
• Sollten bei der Wheelbase Fehlfunktionen festgestellt werden, stellen Sie die Nutzung sofort ein und wenden Sie sich an SIMAGIC Official oder ein autorisiertes Zentrum, um Hilfe zu erhalten.
• Bitte abonnieren Sie die offizielle SIMAGIC-Website und sozialen Plattformen für alle Updates bezüglich Produktinformationen.

Dieses Produkt ist nur auf simulationsbezogene Fahraktivitäten beschränkt. Bitte unterscheiden Sie Simulationsspiele von der Realität und fahren Sie sicher!

Für weitere Informationen zum Kundendienst oder Garantieservice lesen Sie bitte unsere Allgemeinen Geschäftsbedingungen unter SIMAGIC.COM oder kontaktieren Sie uns @simagicofficial über soziale Medienplattformen wie YouTube und Facebook.

Referenzen

• http://simagic.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
