SVS PB16-Ultra - Subwoofer-Handbuch

EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des besten Subwoofers, der je gebaut wurde!
Der Flaggschiff-Subwoofer SVS PB16-Ultra verkörpert alle technologischen und technischen Fortschritte, die wir seit der Entwicklung unseres ersten Subwoofers vor fast zwei Jahrzehnten gemacht haben. Sie können stolz darauf sein, dass Ihr SVS PB16-Ultra Subwoofer meisterhaft entwickelt wurde, um das tiefste, dynamischste, präziseste und detaillierteste Basserlebnis zu liefern, das möglich ist. Mit seinem kolossalen 16-Zoll-Treiber, dem unvergleichlichen Verstärker, der branchenweit ersten bidirektionalen mobilen DSP-App und weiteren Durchbrüchen stellt er viele Neuheiten für SVS und das Subwoofer-Design im Allgemeinen dar und wird Ihnen viele Jahre lang eine erstaunliche Tieftonleistung bieten.
Wir wissen, dass Sie Ihren neuen Subwoofer schnell einrichten möchten, daher finden Sie in diesem Handbuch Anweisungen zur Platzierung, zum Anschluss, zur Abstimmung und vielem mehr. Unsere SVS Sound Experts stehen Ihnen sieben Tage die Woche zur Verfügung, um Ihnen die Einrichtung Ihres neuen Subwoofers zu erleichtern. Sie sind in der Lage, selbst die kompliziertesten Fragen zu Platzierung, Kalibrierung, AV-Receiver-Einstellungen und vielem mehr zu beantworten.
Eines der nützlichsten Merkmale Ihres SVS PB16-Ultra Subwoofers ist die kostenlose SVS App, mit der Sie die Leistung bequem von Ihrem Mobilgerät aus feinabstimmen können. Besuchen Sie einfach den Apple® App® Store oder Google Play™ Store und suchen Sie nach "SVS App" (SVS App), um loszulegen.

SUBWOOFER-SPEZIFIKATIONEN & FUNKTIONEN

SUBWOOFER-SPEZIFIKATIONEN

Gewicht: 174.5 lbs (79.2 kg)
Abmessungen (mit Gitter): 25" H X 21.7" W X 30.9" D
Verstärkerleistung: 1,500 Watt Dauerleistung / 5,160 Watt Spitzen-Dynamikleistung
Treiberdesign:

• Proprietärer 16-Zoll-Treiber mit fein abgestimmter Overhung-Motorkonfiguration
• 63,9 Pfund (29 kg) Tieftöner mit 56,2 Pfund (25,5 kg) für den Motor
• Überhängender 82mm xmax präzisionsausgerichteter Hub

Klassenbestes SVS Drei-Port-Design (3,5 Zoll Durchmesser der Ports), mit speziellen Abstimmungen für Standard (3 offen), Extended (2 offen) und Sealed (3 geschlossen) Port-Konfigurationen.
Frequenzgang:

• 15-280 Hz +/- 3 dB (Standardmodus)
• 13-280 Hz +/- 3 dB (erweiterter Modus)
• 14-360 Hz +/- 3 dB (geschlossener Modus)

TREIBER-FUNKTIONEN

• Erster 16-Zoll-Hochleistungs-SVS-Ultra-Subwoofer-Treiber – optimiert für geschlossene und ported Designs.
• Die weltweit größte und robusteste randgewickelte Schwingspule mit einem unglaublichen Durchmesser von 8 Zoll ermöglicht extrem geringe Verzerrungen, effiziente Wärmeableitung, außergewöhnliche Linearität und nahezu keine Leistungskompression.
• Vier massive, dedizierte toroidale Ferritmagnete erzeugen unvergleichliche magnetische Kräfte, um höchste Auslenkung, Schalldruckpegel (SPL) und Start-/Go-Leistung für den tiefsten und kraftvollsten Bassausstoß zu liefern, der je entfesselt wurde.
• Ein völlig neuer, FEA-optimierter Aluminiumgusskorb mit hoher Dichte bietet eine unübertroffene Steifigkeit, Zugfestigkeit und Energieübertragung, die bei einem Subwoofer verfügbar ist.
• Zwei 24-strängige Kupfer- und Nomex-Composite-Hochtemperaturleitungen, die durch die Aufhängung gewebt sind, sorgen für eine makellose elektrische Verbindung vom Verstärker zur Schwingspule.
• Hochwertige glasfaserlaminierte Staubschutzkappe und verstärkte, belüftete Papier-Verbundkonus-Substruktur gewährleisten eine leichte, steife und neutrale abstrahlende Oberfläche.
• Präzisionsgefertigte Motorelemente und Aufhängungsteile mit engen Toleranzen erzeugen eine unübertroffene Linearität bei vollem Hub für eine außergewöhnlich straffe und schnelle Ausgabe, selbst bei Referenzlautstärken.
• Extrem überdimensioniertes, belüftetes U-Joch und Deckplatte aus kohlenstoffarmem Stahl sorgen für überragende Kühlung und verbesserte Magnete für maximale Leistung und Effizienz.

VERSTÄRKER-FUNKTIONEN

• Triumphierend leistungsstarkes Sledge 1500 Watt Class-D-Design mit 5.160 Watt Spitzenleistung.
• Unerreichte Intelligenz durch benutzerdefinierbaren Tiefpass, Phase, Polarität und Raumverstärkungskompensation mit drei parametrischen EQs und Port-Tuning (nur bei Modellen mit Ports) für die absolut beste Abstimmung mit Lautsprechern und optimierte Leistung in jedem Raum.
• Bahnbrechende SVS Bluetooth DSP-Steuerungs-App für iOS- und Android-Geräte mit drei Benutzervoreinstellungen ermöglicht eine individuelle Abstimmung für jeden Raum und jedes System.
• XLR- und RCA-Stereo-Ein-/Ausgang mit ultrabreiter Eingangsspannung für Consumer- und professionelle Audioanwendungen.
• Praktisches Frontdisplay mit neuer Intelligent Feature Control (IFC) und heller blauer 8-stelliger LED-Anzeige.
• Hochauflösender 50MHz Analog Devices Audio DSP mit doppelt präziser 56-Bit-Filterung ist der fortschrittlichste Subwoofer-Prozessor, der für eine perfekte Audiowiedergabe erhältlich ist.
• Aktive PFC (Power Factor Correction / Leistungsfaktorkorrektur) gewährleistet die sauberste Ausgabe unabhängig von Ihrer Hausstromversorgung.
• Die hocheffiziente, kühl arbeitende Class-D-Schalttechnologie mit massiven 64 Ampere 200 Volt MOSFETs ist die treibende Kraft hinter dem detailreichsten Subwoofer-Verstärker, der je entwickelt wurde.
• Auto/Ein und 3-12V AC/DC Trigger für maximale Installationsfreundlichkeit.
• Eingangsimpedanz 22kOhm (RCA)/ 22kOhm (XLR).

SVS APP-FUNKTIONEN

• Die leistungsstärkste und flexibelste Bluetooth-gesteuerte Subwoofer-DSP-App, kompatibel mit iOS- und Android-Betriebssystemen.
• Der einfachste und bequemste Weg, Übergangsfrequenzen, parametrischen EQ, Polarität, Raumverstärkung und alle anderen Bassmanagement-Funktionen anzupassen.
• Praktische benutzerdefinierte Voreinstellungen ermöglichen eine perfekte Abstimmung in jedem Raum oder System, bequem von Ihrem Lieblingsplatz aus.
• Einzigartiges bidirektionales Feedback zeigt Anpassungen in Echtzeit sowohl in der App als auch auf der Subwoofer-Oberfläche an.
• Leicht verständliches Tutorial bietet klare Anleitungen für alle Funktionen.

ANSCHLUSS & STEUERUNG IHRES SUBWOOFERS

Der SVS PB16-Ultra wurde für eine einfache Einrichtung und Integration sowohl in Mehrkanal-Heimkino- als auch in Zweikanal- (Stereo-) Systemen entwickelt. Es ist ratsam, sich vor der Einrichtung Ihres Subwoofers mit den Subwoofer-Anschlüssen und der Rückseite Ihres AV-Receivers oder Vorverstärkers vertraut zu machen. Stellen Sie sicher, dass Ihr PB16-Ultra ausgeschaltet ist, bevor Sie ihn anschließen oder mit Ihrem AV-Receiver verbinden. Es ist auch am besten, Kabel mit sicheren Verbindungen für eine optimale Basswiedergabe zu verwenden.
Zusätzlich zur IR-Fernbedienung und der Bedienoberfläche auf der Vorderseite haben wir die praktische SVS Mobile App für Apple® iOS® und Google Android™ entwickelt, mit der Sie Einstellungen für Raumlayout, persönliche Vorlieben, Filme vs. Musik und mehr vornehmen können. Dies ist der beste Weg, Ihren Subwoofer bequem von Ihrem Lieblingsplatz aus für eine perfekte Leistung feinabzustimmen.
Eine vollständige Erklärung aller erweiterten Subwoofer-DSP-Steuerungen finden Sie in diesem Handbuch sowie im SVS Subwoofer-App-Tutorial. Die folgenden Abschnitte behandeln grundlegende Anschlüsse und Steuerungseinstellungen bei der Integration des PB16-Ultra in ein Surround-Sound- oder Zweikanal-System.

FUNKTIONEN DER RÜCKSEITE

NETZANSCHLUSS

Schließen Sie das Subwoofer-Netzkabel an den Subwoofer-Verstärker und direkt an eine Netzsteckdose an. Stromausgänge auf der Rückseite einiger AV-Receiver oder Vorverstärker/Prozessoren werden für Ihren PB16-Ultra NICHT empfohlen, da diese Ausgänge nicht für Hochleistungsgeräte ausgelegt sind.

LINE-PEGEL-ANSCHLUSS

EINZELNER LFE-KANAL

Die gebräuchlichste Methode, Ihren PB16-Ultra anzuschließen, ist mit einem einzelnen Cinch- (RCA) oder XLR-Verbindungskabel vom LFE- oder SUB1-Ausgang Ihres AV-Receivers oder Vorverstärkers zum LFE-Eingang Ihres PB16-Ultra. Dies ermöglicht es Ihrem Prozessor, das vorgelagerte Bassmanagement durchzuführen und dem Subwoofer ein vorgefiltertes Monosignal zu senden.

STEREO-RECEIVER ODER VORVERSTÄRKER LINKS/RECHTS-KANÄLE

Beide Links- und Rechts-Eingänge Ihres PB16-Ultra können in einer Zweikanal-Stereoanwendung mit einem Stereo-Vorverstärker verwendet werden, der Links- und Rechts-Line-Pegel- oder symmetrische (XLR-) Ausgänge besitzt.
Verbinden Sie die linken und rechten Ausgänge Ihres Vorverstärkers mit den linken und rechten Line-Pegel-Eingängen des PB16-Ultra mittels Cinch- (RCA) oder XLR-Verbindungskabeln.

Aktivieren und stellen Sie den integrierten Tiefpassfilter des PB16-Ultra ein, um eine nahtlose Überblendung mit den Hauptlautsprechern zu erzielen.
HINWEIS: Für weitere Anleitungen zu Lautsprecher-/Subwoofer-Übergangseinstellungen wenden Sie sich bitte an unsere Sound Experts oder nutzen Sie unser Merlin Subwoofer-Abstimmungstool unter www.svsound.com/merlin.

3V-12V TRIGGER-EINGANG

Diese Funktion schaltet den Subwoofer automatisch ein/aus, wenn ein Signal von einer anderen Komponente im System (typischerweise dem Vorverstärker/Prozessor oder AV-Receiver) an den Trigger-Eingang gesendet wird. Die andere Komponente im System muss über eine Trigger-Ausgangsfunktion verfügen und einen TS 1/8" Mono-Stecker erfordern.

ANSCHLUSS MEHRERER SUBWOOFER ODER "Going Dual" (Duale Konfiguration)

Der Betrieb von zwei oder mehr Subwoofern bietet viele akustische Vorteile, wie z.B.: verbesserter Frequenzgang im gesamten Hörbereich, weniger Spitzen und Senken, erhöhte Ausgangsleistung und reduzierte Basslokalisierung. Die Cinch- (RCA) und XLR-Ausgänge bieten eine einfache Möglichkeit, mehrere PB16-Ultras oder andere Subwoofer in Ihr Audiosystem zu integrieren.
Viele AV-Receiver und Surround-Prozessoren verfügen über mehr als einen Subwoofer-Ausgang. Wie zuvor beschrieben, können Sie eine einzelne Verbindung von jedem Subwoofer-Ausgang zu jedem Ihrer Subwoofer herstellen.

Wenn Sie mehr Subwoofer als Sub-Ausgänge an Ihrem AV-Receiver haben, ist eine einfache Lösung die Verwendung eines Cinch-Splitters oder Cinch-Y-Adapters, um den Subwoofer-Ausgang aufzuteilen. Dies ist die am häufigsten empfohlene Methode, um mehrere Subwoofer anzuschließen, wenn nur ein Sub-Ausgang vorhanden ist.

Eine weitere Möglichkeit ist die Verwendung der linken und rechten Cinch- (RCA) oder XLR-Ausgänge am PB16-Ultra, um zusätzliche Subwoofer in Reihe zu schalten (Daisy Chain). Es ist wichtig, die passenden Ausgangs- und Eingangsklemmen zu verwenden. Wenn Sie beispielsweise die Cinch-Eingänge verwenden, stellen Sie sicher, dass Sie die Cinch-Ausgänge verwenden, um den nächsten Subwoofer in Reihe zu schalten.
HINWEIS: Obwohl die Einstellungen jedes Subwoofers ähnlich sein sollten, werden Sie wahrscheinlich feststellen, dass jeder Subwoofer aufgrund seiner einzigartigen Raumplatzierung für eine optimale Leistung kalibriert werden muss. Unabhängig davon, wie Sie Ihren Subwoofer verwenden, kann Experimentieren oft zu einem besseren Klang führen. Scheuen Sie sich nicht, verschiedene Einstellungen auszuprobieren, Sie können die Bedienelemente jederzeit auf ihre Standardwerte zurücksetzen.

In einem 2-Kanal-System können Sie Stereo-Subwoofer einrichten, wobei einer für den linken Kanal und einer für den rechten Kanal verwendet wird. Typischerweise werden die Subwoofer symmetrisch zu Ihren Lautsprechern platziert. Und stellen Sie sicher, dass alle korrekten linken und rechten Ausgangs- und Eingangverbindungen eingehalten werden, um eine optimale Leistung zu gewährleisten.

STEUEREINSTELLUNGEN FÜR AV-RECEIVER & PROZESSOR

Wenn Sie Ihren PB16-Ultra Subwoofer mit einem AV-Receiver oder Vorverstärker mit Bassmanagement verwenden, wird empfohlen, alle Steuerungseinstellungen in der Standardposition zu belassen, abgesehen von der Lautstärke, die es Ihnen ermöglicht, den Ausgangspegel entsprechend Ihren persönlichen Vorlieben anzupassen. Stellen Sie die Lautstärke des PB16-Ultra auf -10, bevor Sie die automatische Einrichtung im AV-Receiver/Prozessor durchführen.
HINWEIS: Führen Sie die automatische Einrichtung des AV-Receivers immer erneut durch, nachdem Sie den Subwoofer an einen anderen Ort verschoben haben, um sicherzustellen, dass der akustische Abstand und der Kalibrierungspegel korrekt eingestellt sind.
HINWEIS: Wenn Sie den Subwoofer lauter als den anfänglichen Auto-Setup-Pegel betreiben möchten, erhöhen Sie den Subwoofer-Kanallautstärke im AV-Receiver-Menü, bis Sie das gewünschte Erlebnis und die gewünschte Leistung erhalten. Eine Erhöhung um 2-4 dB lauter als der anfängliche Setup-Pegel ist für viele Kunden üblich. Die Lautstärke kann von Ihrem Mobilgerät über die kostenlose SVS App, über die IR-Fernbedienung oder über die Tasten auf der Frontplattenoberfläche gesteuert werden.
Bitte konsultieren Sie den Abschnitt 'Erweiterte Subwoofer-Steuerungen' dieses Handbuchs oder kontaktieren Sie unsere SVS Sound Experts, wenn Sie Fragen zu den Steuerungseinstellungen haben.

STEUEREINSTELLUNGEN FÜR STEREO-RECEIVER ODER VORVERSTÄRKER

Die meisten Stereo-Receiver und Vorverstärker verfügen nicht über ein Bassmanagement. Stattdessen verwenden Sie die linken und rechten Full-Range-Ausgänge und nehmen Anpassungen über den DSP-Verstärker am Subwoofer vor.
Stellen Sie sicher, dass Sie beide linken und rechten Ausgänge mit den linken und rechten Eingängen am Subwoofer verbinden.
Stellen Sie den Tiefpassfilter auf "On" (Ein) und passen Sie die Übergangsfrequenz und Flankensteilheit an, um eine nahtlose Überblendung und Übergang mit den Hauptlautsprechern zu erzielen.
Sobald die Überblendung erfolgt ist, passen Sie die Subwoofer-Lautstärke an den Lautstärkepegel Ihrer Hauptlautsprecher an.
Für eine feinere Abstimmung bietet unser Merlin Subwoofer Selection Tool die empfohlene Tiefpassfilterfrequenz und Flankensteilheit für die meisten auf dem Markt erhältlichen Lautsprecher. Wählen Sie einfach Ihre Marke und Ihr Lautsprechermodell aus den Menüs, und Merlin erledigt den Rest. Es ist 24/7, 365 Tage im Jahr verfügbar unter www.svsound.com/merlin. Unsere SVS Sound Experts stehen Ihnen auch bei allen Anschluss- oder Steuerungsfragen zu den Bedienelementen oder Einstellungen zur Verfügung.
HINWEIS: Lautstärke und Tiefpassfilter können von Ihrem Mobilgerät über die kostenlose SVS App, über die IR-Fernbedienung oder über die Tasten auf der Frontplattenoberfläche gesteuert werden.

AUFSTELLUNG DES SUBWOOFERS IM RAUM

Die Aufstellung von Subwoofern ist ein Prozess, der von konkurrierenden Variablen abhängt, die in jedem Zuhause unterschiedlich sind. Dekor, Stellfläche, Möbel, Lautsprecherposition, Sitzposition und natürlich die Klangqualität spielen alle eine Rolle bei der Entscheidung, wo ein Subwoofer platziert werden sollte. Wenn Sie Flexibilität haben, ist die Subwoofer-Platzierung eine Kunst, die durch das Verständnis einiger grundlegender akustischer Prinzipien und Einrichtungstechniken unterstützt werden kann.
Wenn Sie auf einen einzelnen Subwoofer-Standort beschränkt sind, ist es am besten, den idealen Hörplatz im Raum zu finden. Sie werden feststellen, dass die Basswiedergabe beim Bewegen durch den Raum erheblich variiert. Dies liegt an dem komplexen Muster stehender Schallwellen im Raum. Manchmal kann das Verschieben um nur wenige Zentimeter in eine beliebige Richtung die Balance und Genauigkeit dramatisch verbessern. Sobald Sie den „Sweet Spot des Subwoofers“ im Raum gefunden haben – reservieren Sie diesen Platz für sich selbst!

Eckplatzierung

Die Eckplatzierung eines Subwoofers reduziert das Potenzial, auf Nullstellen zu stoßen, die akustische Auslöschungspunkte oder „tote Zonen“ im Raum sind. Während dies oft zu einem enorm wirkungsvollen Bass führen kann, kann es je nach Hörposition manchmal zu einem „dröhnenden“ Klang kommen. Wenn Sie dies erleben, können Sie die Abstimmungsregler verwenden, um Ihren PB16-Ultra sanfter mit Ihren Lautsprechern zu verbinden, oder versuchen, ihn weiter von den Wänden wegzuziehen, um die Basswiedergabe zu glätten.

Frontplatzierung

Die Platzierung an der Vorderseite des Raumes zwischen oder direkt neben den Frontlautsprechern ist eine weitere gängige Wahl. Eine Platzierung an der Vorderseite des Raumes führt normalerweise zur besten Mischung mit den Hauptlautsprechern und dem Center-Kanal und minimiert Lokalisierungseffekte.

Seitenwandplatzierung

Die Platzierung an der Seitenwand wird seltener verwendet, kann aber ein effektiver Subwoofer-Standort für exzellente Präzision und Leistung sein.

Platzierung von zwei Subwoofern

Basierend auf unseren eigenen umfangreichen Tests und Forschungen der professionellen Audio-Community empfehlen wir die folgenden Aufstellungsoptionen für Dual-Subwoofer:

• Gegenüberliegende diagonale vordere/hintere Ecken.

• In der Mitte der Seitenwände.

• Bühnenfront in den Ecken.

• Bühnenfront, die den Center-Kanal innerhalb der Hauptlautsprecher flankiert.


Während die ersten beiden Optionen bewährte Leistungsträger mit typisch exzellenten Ergebnissen sind, sind sie oft in einer Wohn-/Familienzimmerumgebung schwer umzusetzen. Alle Räume sind unterschiedlich, daher empfehlen wir, flexibel zu bleiben und alle möglichen Aufstellungsoptionen für die besten Ergebnisse auszuprobieren.

SUBWOOFER-STEUERUNGSOPTIONEN

Ihr SVS PB16-Ultra Subwoofer kann über die neue SVS Mobile App, eine mitgelieferte IR-Fernbedienung oder über das Frontpanel gesteuert werden, was eine beispiellose Flexibilität bei der Optimierung der Leistung für Raumlayout, Lautsprecher, System-Setup und mehr bietet.

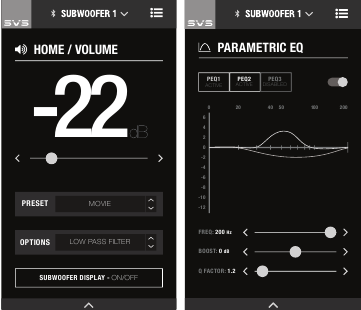

SVS Bluetooth App

Unsere bahnbrechende SVS Subwoofer DSP App ist kostenlos über den Apple® App® Store und Google Play™ Store erhältlich. Suchen Sie einfach nach „SVS App“ und folgen Sie den Anweisungen zum Download auf Ihr mobiles Gerät. Nach der Installation führt Sie ein hilfreiches Tutorial durch jede Option und bietet gängige Einstellungen, um den Prozess zu vereinfachen. Die SVS App ist die einzige Möglichkeit, auf alle erweiterten Steuerungsfunktionen Ihres PB16-Ultra zuzugreifen, und sie ist die bequemste Option zur Steuerung jeder Funktion.

IR-Fernbedienung

Die mitgelieferte IR-Fernbedienung kann verwendet werden, um nahezu jede der erweiterten Subwoofer-Steuereinstellungen mit Zwei-Wege-Feedback auf der Frontpanel-Anzeige anzupassen.

Subwoofer-Frontpanel

Das Frontpanel verfügt über eine intuitive Benutzeroberfläche mit vereinfachten Bedienelementen, die zur Anpassung der meisten erweiterten Subwoofer-Steuereinstellungen verwendet werden können.

ERWEITERTE SUBWOOFER-STEUERUNG

Lautstärke

Ein zu hoher Pegel lässt den Bass aufgebläht erscheinen und ist die häufigste Ursache für schlecht klingende Subwoofer. Eine Faustregel ist, dass der Subwoofer keine Aufmerksamkeit auf sich ziehen sollte, sondern einfach das Tieftonende des Systems ausgedehnter und präziser erscheinen lassen sollte. Verschiedene Inhalte haben unterschiedliche Ausgangspegel, passen Sie die Lautstärke daher basierend auf dem Quellmaterial und Ihren persönlichen Vorlieben an.

Tiefpassfilter

Ermöglicht einen sanften Klangübergang und einen flachen Frequenzgang zwischen Lautsprechern und dem Subwoofer. Wenn ein AV-Receiver mit Subwoofer-Ausgang verwendet wird, lassen Sie ihn in der Position OFF (Aus). Dies ermöglicht es Ihnen, die obere Grenzfrequenz anzupassen, um sie mit den Hauptlautsprechern zu verbinden. Es ermöglicht Ihnen auch, die Flankensteilheit oder die Rate einzustellen, mit der der Tiefpassfilter abfällt.

Phaseneinstellung

Löst Probleme mit Schallwellenauslöschung bei bestimmten Frequenzen und richtet die Ankunft des Ausgangssignals von Lautsprechern und Subwoofern an Ihrer Hörposition perfekt aus. Normalerweise auf 0° eingestellt, wenn der Subwoofer sich in der Nähe der Hauptlautsprecher befindet. Das Anpassen der Phase verschiebt das Timing der Subwoofer-Ausgabe, um sie mit den Hauptlautsprechern oder zusätzlichen Subwoofern abzugleichen.

Polarität

In einigen Fällen löst eine Polaritätsumkehr Einbrüche oder Anhebungen bei der Übergangsfrequenz zwischen einem Subwoofer und einem Lautsprecher und kann verwendet werden, um Bass-Nullstellen oder übermäßig dröhnende Bereiche im Hörbereich zu beheben. Die Umkehrung der elektrischen Polarität des Subwoofer-Verstärkers bewirkt, dass sich der Tieftöner nach innen bewegt, wenn sich die Lautsprechertreiber nach außen bewegen, und ist normalerweise auf positiv eingestellt.

Parametrischer EQ

Leistungsstarkes Werkzeug zum Entfernen von Spitzen und Einbrüchen in Ihrem Hörbereich und zum Erstellen einer kundenspezifischen Subwoofer-Ausgabe basierend auf persönlichen Hörvorlieben. Funktioniert am besten in Verbindung mit akustischen Messungen.
Ermöglicht Ihnen, die gewünschte Mittenfrequenz des Filters einzustellen, den Schalldruckpegel (SPL dB) des Filters zu erhöhen oder zu verringern oder die Bandbreite des Filters anzupassen.

Raumverstärkungs-Kompensation

Behebt aufgebläht klingenden Bass durch Optimierung der Tieftonleistung und -erweiterung, wenn durch einen kleinen Raum eine zu hohe Schallwellendichte entsteht.

Voreinstellungen

Ermöglicht bis zu drei voreingestellte Einstellungen für Film, Musik und Benutzerdefiniert. Dies ermöglicht ein einfaches Umschalten, um die Ausgabe und Einstellungen Ihres PB16-Ultra basierend auf Ihren spezifischen Hörvorlieben mit verschiedenen Arten von Inhalten zu optimieren. Bei Verwendung der SVS App können diese Voreinstellungen nach Belieben umbenannt werden.

Port-Abstimmung

Die Port-Blockierung ermöglicht eine benutzerdefinierte Abstimmung Ihres PB16-Ultra Subwoofers basierend auf Hörvorlieben, indem maximale Leistung gegen Tiefton-Tiefe und Schnelligkeit ausgetauscht wird. Schaumstoffstopfen für Bassreflexöffnungen sind auf Anfrage per E-Mail an custservice@svsound.com erhältlich. Bei der Verwendung der Funktion müssen Sie die Port-Blockierung immer mit der über die SVS Subwoofer App ausgewählten Abstimmung abgleichen.

Drei Abstimmungen sind verfügbar:
Standard Tune (Standard-Abstimmung) = Alle Ports offen (höchste maximale Leistung)
Extended tune (Erweiterte Abstimmung) = Ein Port verschlossen (tiefere Erweiterung, etwas geringere maximale Leistung)
Sealed tune (Versiegelte Abstimmung) = Alle Ports verschlossen (beste Impulsantwort)

Systemeinstellungen

Ermöglicht die Anpassung des Subwoofer-Standby-Modus und der Anzeigeeinstellungen wie Timeout und Helligkeit.

Subwoofer Name (Subwoofer-Name)
Passen Sie den Namen Ihres Subwoofers für einfaches Umschalten der Voreinstellungen an. (Exklusives SVS App Feature)

Subwoofer Standby (Subwoofer-Standby)
Wählen Sie, ob Ihr Subwoofer im Auto (Automatisch)-, On (Ein)- (Standard) oder Trigger (Auslöser)-Modus sein soll.

Subwoofer Display (Subwoofer-Display)
Nehmen Sie Anpassungen vor für:

• Inhalt, der auf der Subwoofer-Frontplattenanzeige angezeigt wird: Volume (Standard), Logo, Off (Aus)
• Anzahl der Sekunden, bevor die Frontplattenanzeige abläuft
• Helligkeit des Displays

Reset (Zurücksetzen)
Setzt den PB16-Ultra Subwoofer auf die ursprünglichen Werkseinstellungen zurück.

About this App (Über diese App)
Zeigt die Versionsnummer und andere Informationen zur SVS App an und ermöglicht es Ihnen auch, die Leistungsüberwachung ein-/auszuschalten.

MERKMALE UND BEREICHE DER ERWEITERTEN STEUERUNG

FLUSSDIAGRAMM IR-FERNBEDIENUNG UND FRONTSTEUERUNG

SICHERHEITSHINWEISE

• Lesen Sie diese Anweisungen.
• Bewahren Sie diese Anweisungen auf.
• Beachten Sie alle Warnungen.
• Befolgen Sie alle Anweisungen.
• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
• Nur mit trockenem Tuch reinigen.
• Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern).
• Umgehen Sie nicht den Sicherheitszweck von polarisierten oder geerdeten Steckern. Ein polarisierter Stecker hat zwei Stifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungspunkt. Der breite Stift oder der dritte Erdungsstift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
• Schützen Sie das Netzkabel vor Trittbelastung oder Einklemmen, insbesondere an Steckern, Mehrfachsteckdosen und der Austrittsstelle aus dem Gerät.
• Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Anbauteile.
• Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, ist beim Bewegen der Wagen/Gerät-Kombination Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden.
• Trennen Sie dieses Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.
• Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.
•
  Um das Risiko von Feuer oder Stromschlägen zu reduzieren, darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden, und mit Flüssigkeiten gefüllte Gegenstände, wie Vasen, sollten nicht auf diesem Gerät platziert werden.
• Dieses Gerät entspricht den Nutzungsanforderungen in tropischen und gemäßigten Klimazonen, wobei die maximale Umgebungstemperatur 45°C (113°F) nicht überschreiten darf.
• Wenn der Subwoofer in einem geschlossenen Raum (z. B. in Möbeln eingebaut) verwendet werden soll, muss dieser Raum belüftet sein, um eine ausreichende Luftzirkulation und Kühlung des Geräts zu gewährleisten.
• Um dieses Gerät vollständig vom Stromnetz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Der Netzstecker des Netzkabels muss leicht bedienbar bleiben.

Der Blitz mit Pfeilspitzensymbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nicht isolierter „gefährlicher Spannung“ im Gehäuse des Produkts aufmerksam machen, die von ausreichender Stärke sein kann, um ein Stromschlagrisiko für Personen darzustellen.
Das Ausrufezeichen innerhalb eines Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen in der dem Produkt beiliegenden Literatur aufmerksam machen.

BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR
Die mit diesem Produkt gelieferte Fernbedienung enthält eine Knopf-/Zellenbatterie. Wenn die Knopf-/Zellenbatterie verschluckt wird, kann dies innerhalb von nur 2 Stunden innere Verätzungen verursachen und zum Tod führen.
Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. Wenn Sie vermuten, dass Batterien verschluckt oder in irgendeinen Körperteil eingelegt wurden, suchen Sie sofort ärztliche Hilfe auf.

REINIGUNGS- & GEHÄUSEPFLEGEANWEISUNGEN

Ihr SVS Subwoofer kann wie folgt schonend gereinigt werden:

• Verwenden Sie ein trockenes Mikrofasertuch, um losen Oberflächenstaub zu entfernen.
• Verwenden Sie ein leicht feuchtes Mikrofasertuch, um Fingerabdrücke, Schlieren und andere Verunreinigungen zu entfernen. Wischen Sie nur in eine Richtung, wenn zutreffend, mit der Maserung.
• Wischen Sie nach jeder feuchten Reinigung sofort mit einem trockenen Mikrofasertuch nach. Auch hier nur in eine Richtung wischen, wenn zutreffend, mit der Maserung.
