SVS PC-4000 - Subwoofer-Handbuch

Einleitung

Der SVS PC-4000 Subwoofer verkörpert alle technologischen und technischen Fortschritte, die seit der Entwicklung unseres ersten Subwoofers vor fast zwei Jahrzehnten erzielt wurden. Sie können stolz darauf sein, dass Ihr SVS PC-4000 Subwoofer meisterhaft entwickelt wurde, um das tiefste, dynamischste, präziseste und detaillierteste Bass-Erlebnis zu bieten, das möglich ist. Zwischen dem kolossalen 13,5-Zoll PC-4000 Treiber, dem unvergleichlichen Verstärker, der branchenweit ersten Zwei-Wege-Mobil-DSP-App und anderen Durchbrüchen stellt er viele Neuerungen für SVS und das Subwoofer-Design im Allgemeinen dar und wird viele Jahre erstaunliche Tieftonleistung liefern.

Wir wissen, dass Sie Ihren neuen Subwoofer schnell einrichten möchten. In diesem Benutzerhandbuch finden Sie Anweisungen zur Platzierung, zum Anschluss, zur Abstimmung und vielem mehr. Unsere SVS Sound Experts stehen sieben Tage die Woche zur Verfügung, um Ihnen die Arbeit beim Einrichten Ihres neuen Subwoofers abzunehmen. Sie sind in der Lage, selbst die kompliziertesten Fragen zu Platzierung, Kalibrierung, AV-Receiver-Einstellungen und vielem mehr zu beantworten.

Eine der nützlichsten Funktionen Ihres SVS PC-4000 Subwoofers ist die kostenlose SVS App, mit der Sie die Leistung bequem von Ihrem Mobilgerät aus feinabstimmen können. Besuchen Sie einfach den Apple App Store oder den Google Play Store und suchen Sie nach "SVS App" (SVS App), um loszulegen.

Für eine schnellere Installation beachten Sie bitte die PC-4000 Subwoofer Quick Start Guide.

Wenn Sie Fragen zu Ihrem SVS PC-4000 Subwoofer haben, kontaktieren Sie uns bitte direkt.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

SPEZIFIKATIONEN

Gewicht: 92.4lbs (41.9kg)
Abmessungen (mit Gitter): 46.9" (1190mm) H X 16.5" (419mm) Durchmesser
Verstärkerleistung: 1,200 Watt Dauerleistung / 4,200 Watt dynamische Spitzenleistung

Treiberdesign:

• • Proprietärer 13,5"-Treiber mit fein abgestimmter Underhung-Motor-Konfiguration
• • 49.6lb (22.5kg) schwerer Tieftöner mit 44.3lb (20.1kg) für den Motor
  • • Underhung 53mm Xmax, 91.6mm Xmech präzisionsabgestimmter Hub

Frequenzgang:

• 17Hz bis 200Hz +/-3dB (Standardmodus)
• 15Hz bis 200Hz +/-3dB (erweiterter Modus)
• 16Hz bis 200Hz +/-3dB (geschlossener Modus)

Maximaler Tieftonpegel: 133.1dB @ 32Hz 1/8 Raum 1m

TREIBERMERKMALE

• Proprietärer 13,5" Hochleistungs-SVS PC-4000 Subwoofer-Treiber – optimiert für Bassreflexgehäuse-Design.
• 8-lagige Flachdraht-Schwingspule aus Aluminium mit 3" Durchmesser für extrem geringe Verzerrung, effiziente Wärmeableitung, außergewöhnliche Linearität und nahezu keine Leistungskompression.
• Zwei massive, spezielle ringförmige Ferritmagnete erzeugen beispiellose magnetische Kräfte, um höchste Auslenkung, SPL und Start/Stopp-Leistung für den tiefstmöglichen und druckvollsten Bass zu erzielen.
• Hochdichtes, FEA-optimiertes Aluminiumgusskorb bietet unübertroffene Steifigkeit, Zugfestigkeit und Energieübertragung, die von einem Subwoofer verfügbar ist.
• Zwei 24-litzige Kupfer- und Nomex-Composite-Hochtemperaturleitungen, die durch die Aufhängung geflochten sind, bieten eine bemerkenswert dauerhafte elektrische Verbindung vom Verstärker zur Schwingspule.
• Hochwertige glasfaserlaminierte Staubkappe und verstärkte, belüftete Papier-Composite-Konus-Substruktur sorgen für eine leichte, steife und neutrale abstrahlende Oberfläche.
• Präzisionsgefertigte Motorelemente und Aufhängungsteile mit engen Toleranzen erzeugen eine unübertroffene Linearität bei vollem Hub für eine außergewöhnlich straffe und schnelle Ansprache, selbst bei Referenzlautstärken.
• Extrem übergroßer, belüfteter U-Joch und Deckplatte aus kohlenstoffarmem Stahl bieten überlegene Kühlung und verbesserte Magnetik für maximale Leistung und Effizienz.
• Kupferring-Kurzschlussring reduziert Spaltinduktion und Verzerrung, verbessert die Wärmeleitfähigkeit.
• Vernickelte Hochspannungs-Federklemmen sorgen für sichere Verbindungen.
• Proprietäre spritzgegossene Dichtung und parabolische SBR-Extremauslenkungs-Sicke gewährleisten ideale kolbenartige Bewegung für punktgenaue Präzision und Kontrolle.
• Hochwertige kohlenstoffarme 1008 Stahlkomponenten mit schwarzer Elektrophorese-Beschichtung für zusätzliche

VERSTÄRKERMERKMALE

• Massiv leistungsstarkes Sledge 1.200-Watt Dauer-Class-D-Design mit 4.200 Watt Spitzenleistung.
• Unübertroffene Intelligenz durch benutzerdefinierbare Tiefpass-, Phasen-, Polaritäts- und Raumverstärkungskompensation mit drei parametrischen EQs und Port-Abstimmung (nur bei Bassreflexmodellen) für die absolut beste Anpassung an Lautsprecher und optimierte Leistung in jedem Raum.
• Wegweisende SVS Bluetooth DSP Steuerungs-App für iOS- und Android-Geräte mit drei Benutzer-Presets ermöglichen eine individuelle Abstimmung für jeden Raum und jedes System.
• Hocheffiziente, kühl laufende Class-D-Schaltverstärker-Topologie mit massiven 32-Ampere-600-Volt-MOSFETs führt zu geringerer EMI und höchster Effizienz, während sie mühelose Leistung zur Erzeugung von SPLs und Tieftonpegel mit makelloser Klarheit weit über Referenzhörpegel hinaus liefert.
• Hochauflösender 50MHz Analog Devices Audio DSP mit Doppelpräzisions-56-Bit-Filterung ist der fortschrittlichste Subwoofer-Prozessor für perfekte Audiowiedergabe.
• 100V-240V Volleingang mit aktiver Leistungsfaktorkorrektur (PFC) regelt die Netzspannung auf konstante 360V DC vor, unabhängig von Netzspannung oder -qualität, sodass die Klangqualität nie nachlässt, egal was aus der Steckdose kommt.
• Aktive PFC senkt den durchschnittlichen Strom und glättet den Netzstrom, was 1200W Ausgangsleistung aus einem standardmäßigen 15A Netzstromkreis ermöglicht.
• XLR- und RCA-Stereo-Ein-/Ausgang mit extrem breiter Eingangsspannung für Verbraucher- und professionelle Audioanwendungen.
• Bequemes frontseitiges Display mit neuer Intelligent Feature Control (IFC) mit hellblauem dimmbarem/deaktivierbarem 8-stelligem LED-Frontdisplay.
• Variable Port-Abstimmung mit Standard-, erweitertem und geschlossenem Modus für einfache Optimierung der Ausgabe basierend auf Hörpräferenzen und Inhalt.
• Auto/Ein und 3-30V AC/DC Trigger für maximale Installationsfreundlichkeit.
• Eingangsimpedanz 22kOhm (unsymmetrisches RCA)/ 22kOhm (symmetrisches XLR).
• Grüner 0,5-Watt geringer Standby-Stromverbrauch.
• RoHS-konform, bleifreie Konstruktion, weltweite Sicherheitszertifizierungen.

SVS APP MERKMALE

• Die leistungsstärkste und flexibelste Bluetooth-gesteuerte Subwoofer-DSP-App, funktioniert sowohl mit iOS- als auch mit Android-Betriebssystemen.
• Einfachste und bequemste Möglichkeit, Übergangsfrequenzen, parametrischen EQ, Polarität, Raumverstärkung und alle anderen Bassmanagement-Funktionen anzupassen.
• Bequeme benutzerdefinierte Presets ermöglichen eine perfekte Abstimmung in jedem Raum oder System, von Ihrem Lieblingsplatz aus.
• Einzigartiges bidirektionales Feedback zeigt Anpassungen in Echtzeit sowohl in der App als auch auf der Subwoofer-Oberfläche.
• Leicht verständliches Tutorial bietet klare Anleitung für alle Funktionen.

ZUBEHÖR

• Abdeckkappe mit integriertem, schützendem, nicht resonierenden Stahlgitter
• IR-Fernbedienung
• SoundPath Subwoofer Isolation System für klarer klingenden Bass mit erhöhter Definition, mehr Druck und reduzierter Bassübertragung in andere Räume des Hauses
• Schaumstoff-Port-Stopfen (x1)
• Extra robustes, hochstromfähiges 6' Netzkabel
• Schnellstartanleitung

GERÄT ANSCHLIESSEN & STEUERN

Der SVS PC-4000 ist für eine einfache Einrichtung und Integration in Mehrkanal-Heimkino- und Zweikanal- (Stereo-) Systeme konzipiert. Es ist am besten, sich vor der Einrichtung Ihres Subwoofers mit den Subwoofer-Anschlüssen und der Rückseite Ihres AV-Receivers oder Vorverstärkers vertraut zu machen. Stellen Sie sicher, dass Ihr PC-4000 auf „Off“ (Aus) geschaltet ist, bevor Sie ihn anschließen oder mit Ihrem AV-Receiver verbinden. Es ist auch am besten, Kabel mit sicheren Anschlüssen für eine optimale Bassleistung zu verwenden.

Zusätzlich zur IR-Fernbedienung und der Bedienoberfläche an der Vorderseite haben wir die praktische SVS Mobile App für Apple iOS und Google Android entwickelt, mit der Sie Einstellungen für Raumlayout, persönliche Vorlieben, Filme vs. Musik und mehr vornehmen können. Sie ist der beste Weg, Ihren Subwoofer bequem von Ihrem Lieblingsplatz aus für eine perfekte Leistung feinabzustimmen.

Eine vollständige Erläuterung aller erweiterten Subwoofer-DSP-Steuerungen finden Sie in den folgenden Abschnitten dieses Benutzerhandbuchs sowie im SVS Subwoofer App Tutorial. Die folgenden Abschnitte behandeln grundlegende Anschlüsse und Steuerungseinstellungen bei der Integration des PC-4000 in ein Surround-Sound- oder Zweikanal-System.

MERKMALE DER RÜCKSEITE

Netzstromanschluss

Schließen Sie das Subwoofer-Netzkabel an den Subwoofer-Verstärker und direkt an eine Netzsteckdose an. Komfortsteckdosen an der Rückseite einiger AV-Receiver oder Vorverstärker/Prozessoren werden für Ihren PC-4000 NICHT empfohlen, da diese Steckdosen nicht für Hochleistungsgeräte ausgelegt sind.

Line-Level-Verbindung

Einzelner LFE-Kanal

Die gebräuchlichste Art, Ihren PC-4000 anzuschließen, ist mit einem einzelnen Cinch- oder XLR-Interconnect-Kabel, das vom LFE- oder SUB1-Ausgang Ihres AV-Receivers oder Vorverstärkers zum LFE-Eingang Ihres PC-4000 führt. Dies ermöglicht es Ihrem Prozessor, das vorgelagerte Bassmanagement durchzuführen und dem Subwoofer ein vorgefiltertes Mono-Signal zu senden.

Stereo-Receiver oder Vorverstärker linker/rechter Kanal

Beide linken und rechten Eingänge Ihres PC-4000 können in einer Zweikanal-Stereoanwendung mit einem Stereo-Vorverstärker verwendet werden, der linke und rechte Line-Level- oder symmetrische (XLR-) Ausgänge besitzt.
Verbinden Sie die linken und rechten Ausgänge Ihres Vorverstärkers mit den linken und rechten Line-Level-Eingängen des PC-4000 unter Verwendung von Cinch- oder XLR-Verbindungskabeln.
Aktivieren und stellen Sie den integrierten Tiefpassfilter des PC-4000 für eine reibungslose Überblendung mit den Hauptlautsprechern ein.

HINWEIS: Für zusätzliche Anleitungen zu Lautsprecher-/Subwoofer-Crossover-Einstellungen wenden Sie sich bitte an unsere Sound Experts oder unser Merlin Subwoofer-Abstimmungstool unter www.svsound.com/merlin.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

3V-12V Trigger-Eingang

Diese Funktion schaltet den Subwoofer automatisch ein/aus, wenn ein Signal von einer anderen Komponente im System (typischerweise dem Vorverstärker/Prozessor oder AV-Receiver) an den Trigger-Eingang gesendet wird. Die andere Komponente im System muss mit einer Trigger-Ausgangsfunktion ausgestattet sein und benötigt ein TS 1/8"-Monokabel (siehe Abbildung unten).

Mehrere Geräte anschließen

"Going Dual" (Zwei nutzen)
Der Betrieb von zwei oder mehr Subwoofern bietet viele akustische Vorteile wie: verbesserter Frequenzgang im gesamten Hörbereich, weniger Spitzen und Senken, erhöhte Ausgangsleistung und verringerte Basslokalisierung. Die Cinch- und XLR-Ausgänge bieten eine einfache Möglichkeit, mehrere PC-4000s oder andere Subwoofer in Ihr Audiosystem zu integrieren.

Viele AV-Receiver und Surround-Prozessoren verfügen über mehr als einen Subwoofer-Ausgang.
Wie bereits beschrieben, können Sie eine einzelne Verbindung von jedem Subwoofer-Ausgang zu jedem Ihrer Subwoofer herstellen.

Wenn Sie mehr Subwoofer als Subwoofer-Ausgänge an Ihrem AV-Receiver haben, ist eine einfache Lösung die Verwendung eines Cinch-Splitters oder eines Cinch-Y-Adapters, um den Subwoofer-Ausgang aufzuteilen. Dies ist die am häufigsten empfohlene Methode, um mehrere Subwoofer anzuschließen, wenn nur ein Sub-Ausgang vorhanden ist.

Eine weitere Option ist die Verwendung der linken und rechten Cinch- oder XLR-Ausgänge am PC-4000, um zusätzliche Subwoofer in Reihe zu schalten (Daisy Chain). Es ist wichtig, die passenden Ausgangs- und Eingangsklemmen zu verwenden. Verwenden Sie beispielsweise, wenn Sie die Cinch-Eingänge nutzen, unbedingt die Cinch-Ausgänge, um den nächsten Subwoofer in Reihe zu schalten.

HINWEIS: Obwohl die Einstellungen jedes Subwoofers ähnlich sein sollten, werden Sie wahrscheinlich feststellen, dass jeder Subwoofer aufgrund seiner einzigartigen Raumplatzierung für eine optimale Leistung kalibriert werden muss. Unabhängig davon, wie Sie Ihren Subwoofer verwenden, kann Experimentieren oft zu einem besseren Klang führen. Scheuen Sie sich nicht, verschiedene Einstellungen auszuprobieren, Sie können die Bedienelemente jederzeit auf ihre Standardwerte zurücksetzen.

In einem 2-Kanal-System können Sie Stereo-Subwoofer einrichten, wobei einer für den linken Kanal und einer für den rechten Kanal verwendet wird. Typischerweise werden die Subwoofer symmetrisch zu Ihren Lautsprechern platziert. Und stellen Sie sicher, dass alle korrekten linken und rechten Ausgangs- und Eingangsverbindungen beibehalten werden, um eine optimale Leistung zu gewährleisten.

Steuerungseinstellungen für AV-Receiver & Prozessor

Wenn Sie Ihren PC-4000 Subwoofer mit einem AV-Receiver oder Vorverstärker mit Bassmanagement verwenden, wird empfohlen, alle Steuerungseinstellungen in der Standardposition zu belassen, abgesehen von der Lautstärke, die es Ihnen ermöglicht, den Ausgangspegel basierend auf Ihren persönlichen Vorlieben anzupassen. Stellen Sie die PC-4000-Lautstärke auf -10, bevor Sie die automatische Einrichtung im AV-Receiver/Prozessor durchführen.

HINWEIS: Führen Sie die automatische Einrichtung des AV-Receivers immer erneut durch, nachdem Sie den Subwoofer an einen anderen Ort bewegt haben, um sicherzustellen, dass der akustische Abstand und die Kalibrierungspegel korrekt eingestellt sind.

HINWEIS: Wenn Sie den Subwoofer lauter als den anfänglichen Auto-Setup-Pegel betreiben möchten, passen Sie den Subwoofer-Kanallautstärke im AV-Receiver-Menü nach oben an, bis Sie das gewünschte Erlebnis und die gewünschte Leistung erzielen. Eine Erhöhung um 2-4 dB über den anfänglichen Setup-Pegel ist bei vielen Kunden üblich. Die Lautstärke kann von Ihrem mobilen Gerät über die kostenlose SVS App, von der IR-Fernbedienung oder über die Tasten auf der Bedienoberfläche an der Vorderseite gesteuert werden.

Bitte konsultieren Sie den Abschnitt „Advanced Subwoofer Controls“ (Erweiterte Subwoofer-Steuerungen) dieses Benutzerhandbuchs oder kontaktieren Sie unsere SVS Sound Experts, wenn Sie Fragen zu den Steuerungseinstellungen haben.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

Steuerungseinstellungen für Stereo-Receiver oder Vorverstärker

Die meisten Stereo-Receiver und Vorverstärker verfügen nicht über Bassmanagement. Stattdessen verwenden Sie die linken und rechten Full-Range-Ausgänge und nehmen Anpassungen über den DSP-Verstärker am Subwoofer vor.

Stellen Sie sicher, dass Sie sowohl den linken als auch den rechten Ausgang mit den linken und rechten Eingängen am Subwoofer verbinden.
Stellen Sie den Tiefpassfilter auf „On“ (Ein) und passen Sie die Übergangsfrequenz und Flankensteilheit an, um eine sanfte Überblendung und einen reibungslosen Übergang mit den Hauptlautsprechern zu erreichen.
Sobald die Überblendung erfolgt ist, passen Sie die Subwoofer-Lautstärke an den Lautstärkepegel Ihrer Hauptlautsprecher an.

Für eine feinere Abstimmung bietet unser Merlin Subwoofer Selection Tool die empfohlene Tiefpassfilterfrequenz und Flankensteigungseinstellung für die meisten auf dem Markt erhältlichen Lautsprecher. Wählen Sie einfach Ihre Marke und Ihr Modell der Lautsprecher aus den Menüs, und Merlin erledigt den Rest. Es ist 24/7, 365 Tage im Jahr verfügbar unter www.svsound.com/merlin. Unsere SVS Sound Experts stehen Ihnen auch zur Verfügung, um bei allen Verbindungs- oder Steuerungsfragen zu den Bedienelementen oder Einstellungen zu helfen.

HINWEIS: Lautstärke und Tiefpassfilter können von Ihrem mobilen Gerät über die kostenlose SVS App, von der IR-Fernbedienung oder über die Tasten auf der Bedienoberfläche an der Vorderseite gesteuert werden.

PLATZIERUNG DES GERÄTS IM RAUM

Die Platzierung von Subwoofern ist ein Prozess, der von konkurrierenden Variablen bestimmt wird, die in jedem Haushalt unterschiedlich sind. Dekor, Stellfläche, Möbel, Lautsprecherplatzierung, Sitzposition und natürlich die Klangqualität spielen alle eine Rolle bei der Entscheidung, wo ein Subwoofer platziert werden sollte. Wenn Sie flexibel sind, steckt in der Subwoofer-Platzierung eine Kunst, die durch das Verständnis einiger grundlegender akustischer Prinzipien und Einrichtungstechniken unterstützt werden kann.

Wenn Sie auf einen einzigen Subwoofer-Standort beschränkt sind, ist es am besten, den idealen Hörplatz im Raum zu finden. Sie werden feststellen, dass die Basswiedergabe erheblich variiert, wenn Sie sich im Raum bewegen. Dies liegt an dem komplexen Muster stehender Schallwellen im Raum. Manchmal kann eine einfache Bewegung um ein paar Fuß in eine beliebige Richtung das Gleichgewicht und die Genauigkeit drastisch verbessern. Sobald Sie den 'subwoofer sweet spot' (Subwoofer-Optimalpunkt) im Raum gefunden haben – reservieren Sie diesen Platz für sich!

Eckplatzierung

Die Eckplatzierung eines Subwoofers reduziert das Potenzial, Nullpunkte zu erreichen, welche akustische Auslöschungspunkte oder 'dead spots' (tote Stellen) im Raum sind. Obwohl dies oft zu einem enorm druckvollen Bass führen kann, kann es manchmal zu einem "boomy" (dröhnenden) Klang führen, abhängig von Ihrer Hörposition. Wenn Sie dies erleben, können Sie die Tuning-Bedienelemente verwenden, um Ihren PC-4000 sanfter mit Ihren Lautsprechern zu vermischen oder versuchen, ihn weiter von den Wänden wegzuziehen, um die Basswiedergabe zu glätten.

Frontplatzierung

Die Platzierung an der Vorderseite des Raumes, zwischen oder direkt neben den Frontlautsprechern, ist eine weitere gängige Wahl. Die Platzierung an der Vorderseite des Raumes führt in der Regel zur besten Überblendung mit den Hauptlautsprechern und dem Center-Kanal und minimiert Lokalisierungseffekte.

Seitenwandplatzierung

Die Seitenwandplatzierung wird seltener verwendet, kann aber ein effektiver Subwoofer-Standort für exzellente Präzision und Ausgangsleistung sein.

Platzierung von zwei Einheiten

Basierend auf unseren eigenen umfangreichen Tests und Forschungen der professionellen Audiogemeinschaft empfehlen wir die folgenden Platzierungsoptionen für duale Subwoofer:

• Entgegengesetzte diagonale Vorder-/Hinterecken.

• An den Mittelpunkten der Seitenwände.

• Frontbühne in den Ecken.

• Frontbühne flankierend den Center-Kanal, zur Innenseite der Hauptlautsprecher.


Obwohl die ersten beiden Optionen sich als bewährte Lösungen mit typisch exzellenten Ergebnissen erwiesen haben, sind sie in einer Wohn-/Familienzimmerumgebung oft schwierig umzusetzen. Alle Räume sind unterschiedlich, daher empfehlen wir, flexibel zu bleiben und alle möglichen Platzierungsoptionen auszuprobieren, um die besten Ergebnisse zu erzielen.

GERÄTESTEUERUNGSOPTIONEN

Ihr SVS PC-4000 Subwoofer kann über die neue SVS Mobile App, eine mitgelieferte IR-Fernbedienung oder über das Frontpanel gesteuert werden, was eine beispiellose Flexibilität bei der Leistungsoptimierung für Raumlayout, Lautsprecher, Systemkonfiguration und mehr bietet.

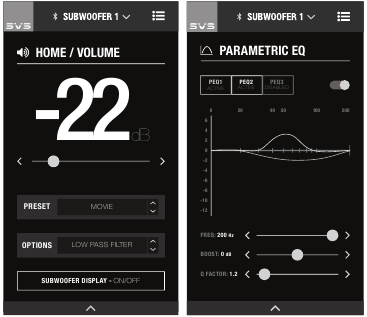

SVS Bluetooth App

Unsere wegweisende SVS Subwoofer DSP App ist kostenlos im Apple App Store und Google Play Store erhältlich. Suchen Sie einfach nach „SVS App“ und folgen Sie den Anweisungen, um sie auf Ihr Mobilgerät herunterzuladen. Nach der Installation gibt es ein hilfreiches Tutorial, das Sie durch jede Option führt und gängige Einstellungen bereitstellt, um den Prozess zu vereinfachen. Die SVS App ist die einzige Möglichkeit, auf alle erweiterten Steuerungsfunktionen Ihres PC-4000 zuzugreifen, und sie ist die bequemste Option zur Steuerung jeder Funktion.

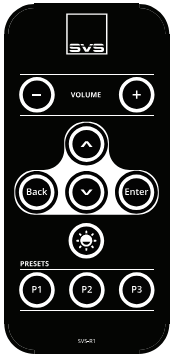

IR-Fernbedienung

Die mitgelieferte IR-Fernbedienung kann verwendet werden, um nahezu jede der erweiterten Subwoofer-Steuerungseinstellungen anzupassen, mit Zwei-Wege-Feedback auf dem Frontpanel-Display.

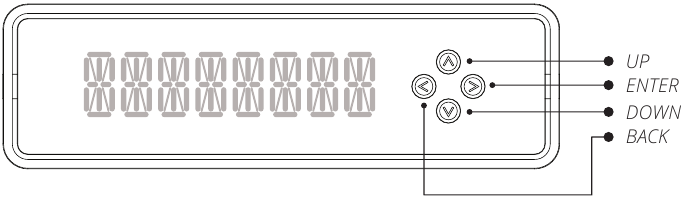

Frontpanel

Das Frontpanel verfügt über eine intuitive Benutzeroberfläche mit vereinfachten Bedienelementen, die zur Einstellung der meisten erweiterten Subwoofer-Steuerungseinstellungen verwendet werden können.

ERWEITERTE GERÄTESTEUERUNGEN

Lautstärke

Ein zu hoch eingestellter Pegel lässt den Bass aufgedunsen wirken und ist die häufigste Ursache für schlecht klingende Subwoofer. Eine Faustregel besagt, dass der Subwoofer keine Aufmerksamkeit auf sich ziehen, sondern lediglich das Tieftonfundament des Systems erweiterter und präziser erscheinen lassen sollte. Da verschiedene Inhalte unterschiedliche Ausgangspegel haben, passen Sie die Lautstärke entsprechend dem Quellmaterial und Ihren persönlichen Vorlieben an.

Tiefpassfilter

Ermöglicht einen sanften Klangübergang und einen linearen Frequenzgang zwischen Lautsprechern und Subwoofer. Dadurch können Sie die obere Grenzfrequenz steuern, um sie mit den Hauptlautsprechern abzustimmen. Außerdem können Sie die Flankensteilheit einstellen, d.h. die Rate, mit der der Tiefpassfilter abfällt. Wenn Sie einen AV-Receiver mit Subwoofer-Ausgang verwenden, lassen Sie diese Einstellung in der Position „OFF“ (AUS).

Phasenanpassung

Löst Probleme der Schallwellenauslöschung bei bestimmten Frequenzen und richtet die Ankunft des Signals von Lautsprechern und Subwoofern an Ihrer Hörposition perfekt aus. Normalerweise auf 0° eingestellt, wenn der Subwoofer sich in der Nähe der Hauptlautsprecher befindet. Eine Anpassung der Phase verschiebt das Timing der Subwoofer-Ausgabe, um sie mit den Hauptlautsprechern oder zusätzlichen Subwoofern abzustimmen.

Polarität

In einigen Fällen löst das Umpolen der Polarität Einbrüche oder Überhöhungen an der Übergangsfrequenz zwischen Subwoofer und Lautsprecher und kann verwendet werden, um Basslöcher oder übermäßig dröhnende Stellen im Hörbereich zu beheben. Durch das Umpolen der elektrischen Polarität des Subwoofer-Verstärkers bewegt sich der Tieftöner nach innen, wenn sich die Lautsprechertreiber nach außen bewegen, und ist normalerweise auf positiv eingestellt.

Parametrischer EQ

Leistungsstarkes Werkzeug zur Beseitigung von Überhöhungen und Einbrüchen in Ihrem Hörbereich und zur Erstellung einer benutzerdefinierten Subwoofer-Ausgabe basierend auf persönlichen Hörpräferenzen. Funktioniert am besten in Verbindung mit akustischen Messungen.
Ermöglicht Ihnen die Einstellung der gewünschten Mittenfrequenz des Filters, die Erhöhung oder Verringerung des SPL-dB-Werts des Filters oder die Anpassung der Bandbreite des Filters.

Raumverstärkungskompensation

Behebt aufgedunsen klingenden Bass, indem die Tieftonwiedergabe und -erweiterung optimiert wird, wenn in einem kleinen Raum eine zu hohe Schallwellendichte entsteht.

ANSCHLUSS & STEUERUNG IHRES GERÄTS

Voreinstellungen

Ermöglicht bis zu drei vorgespeicherte Einstellungen für Film, Musik und Benutzerdefiniert. Dies ermöglicht ein einfaches Umschalten, um die Ausgangsleistung und die Einstellungen Ihres PC-4000 basierend auf Ihren spezifischen Hörpräferenzen mit verschiedenen Arten von Inhalten zu optimieren. Bei Verwendung der SVS App können diese Voreinstellungen nach Belieben umbenannt werden.

Port-Abstimmung

Das Blockieren der Ports ermöglicht eine benutzerdefinierte Abstimmung Ihres PC-4000 Subwoofers basierend auf Hörpräferenzen, indem maximale Ausgangsleistung gegen Tiefton-Tiefe und Schnelligkeit getauscht wird. Schaumstoff-Portstopfen sind auf Anfrage per E-Mail an custservice@svsound.com erhältlich. Bei Verwendung dieser Funktion stimmen Sie die Port-Blockierung immer mit der ausgewählten Abstimmung über die SVS Subwoofer App ab.

Drei Abstimmungen sind verfügbar:
Standard-Abstimmung = Alle Ports offen (höchste maximale Ausgangsleistung)
Erweiterte Abstimmung = Ein Port geschlossen (tiefere Erweiterung, etwas weniger maximale Ausgangsleistung)
Geschlossene Abstimmung = Alle Ports geschlossen (beste Impulsantwort)

Systemeinstellungen

Ermöglicht die Anpassung des Subwoofer-Standby-Modus und der Anzeigeeinstellungen wie Timeout und Hellig-

Subwoofer-Name
Passen Sie den Namen Ihres Subwoofers für einen einfachen Wechsel der Voreinstellungen an. (Exklusives SVS App Feature)

Subwoofer-Standby
Wählen Sie, ob Ihr Subwoofer im Auto-, Ein- (Standard) oder Trigger-Modus sein soll.

Subwoofer-Anzeige
Nehmen Sie Anpassungen vor für:

• Auf der Benutzeroberfläche des Subwoofer-Frontpanels angezeigte Inhalte: Lautstärke (Standard), Logo, Aus
• Anzahl der Sekunden, bevor die Benutzeroberfläche des Frontpanels einen Timeout erreicht
• Helligkeit der Anzeige

Zurücksetzen
Setzt den PC-4000 Subwoofer auf die ursprünglichen Werkseinstellungen zurück.

Über diese App
Zeigt die Versionsnummer und andere Informationen zur SVS App an und ermöglicht Ihnen auch, die Leistungsüberwachung ein-/auszuschalten.

TABELLE DER ERWEITERTEN STEUERUNGSFUNKTIONEN

FLOWCHART IR-FERNBEDIENUNG UND FRONTPANEL-STEUERUNG

SICHERHEITSANWEISUNGEN

• Lesen Sie diese Anweisungen.
• Bewahren Sie diese Anweisungen auf.
• Beachten Sie alle Warnhinweise.
• Befolgen Sie alle Anweisungen.
• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
• Reinigen Sie es nur mit einem trockenen Tuch.
• Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
• Manipulieren Sie nicht den Sicherheitszweck eines polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungspunkt. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose zu ersetzen.
• Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der es aus dem Gerät austritt.
• Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehör.
• Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht geboten, wenn die Wagen-/Gerätekombination bewegt wird, um Verletzungen durch Umkippen zu vermeiden.
• Ziehen Sie den Stecker dieses Geräts bei Gewitter oder wenn es längere Zeit nicht benutzt wird.
• Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.
•
  Um das Risiko von Feuer oder elektrischem Schlag zu verringern, sollte dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden, und mit Flüssigkeiten gefüllte Gegenstände, wie Vasen, sollten nicht auf diesem Gerät platziert werden.
• Dieses Gerät entspricht den Anforderungen für den Einsatz in tropischen und gemäßigten Klimazonen, bei einer maximalen Umgebungstemperatur von nicht mehr als 45°C (113°F).
• Wenn der Subwoofer in einem geschlossenen Raum (z.B. in Möbel eingebaut) verwendet werden soll, muss dieser Raum belüftet werden, um eine ausreichende Luftzirkulation und Kühlung des Geräts zu ermöglichen.
• Um dieses Gerät vollständig vom Stromnetz zu trennen, ziehen Sie den Stecker des Netzkabels aus der Steckdose.
• Der Netzstecker des Netzkabels muss jederzeit leicht zugänglich bleiben.

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein einer nicht isolierten "dangerous voltage" (gefährliche Spannung) im Gehäuse des Produkts aufmerksam machen, die von ausreichender Größe sein kann, um ein Stromschlagrisiko für Personen darzustellen.

Das Ausrufezeichen innerhalb eines Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen in der dem Produkt beiliegenden Literatur aufmerksam machen.

BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR
Die mit diesem Produkt gelieferte Fernbedienung enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann dies innerhalb von nur 2 Stunden innere Verätzungen verursachen und zum Tod führen.
Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. Wenn Sie glauben, dass Batterien verschluckt oder in irgendeinen Körperteil eingelegt wurden, suchen Sie sofortige medizinische Hilfe auf.

REINIGUNGS- UND GEHÄUSEPFLEGEANWEISUNGEN

Ihr SVS Subwoofer kann wie folgt schonend gereinigt werden:

• Verwenden Sie einen trockenen Mikrofaser-Staubwedel, um losen Oberflächenstaub zu entfernen.
• Verwenden Sie ein feuchtes Mikrofasertuch, um Fingerabdrücke, Flecken und andere Verunreinigungen zu entfernen. Wischen Sie nur in eine Richtung, gegebenenfalls mit der Maserung.
• Gehen Sie nach jeder Feuchtreinigung sofort mit einem trockenen Mikrofasertuch nach. Wischen Sie erneut nur in eine Richtung, gegebenenfalls mit der Maserung.

Die schwarze Stoff-Außenhülle kann schonend mit einer Fusselrolle oder einer ähnlichen Fusselbürste gereinigt werden.

TEILEN SIE IHRE GEDANKEN

Unsere SVS Sound-Experten stehen Ihnen von Montag bis Freitag von 9:00 bis 21:00 Uhr ET, samstags von 12:00 bis 18:00 Uhr und sonntags von 12:00 bis 16:00 Uhr zur Verfügung, um Sie bei der Einrichtung und Optimierung Ihres Subwoofers, den AV-Receiver-Einstellungen und vielem mehr zu unterstützen. Sie erreichen uns telefonisch, per E-Mail oder Chat über die unten stehenden Optionen.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

Wir laden Sie außerdem ein, eine Bewertung auf unserer Website zu teilen und unserer unterhaltsamen und aktiven Social-Media-Community beizutreten, wo wir Rezensionen, vorgestellte Systeme, interessante Audioartikel und mehr teilen.

Posten Sie auf facebook.com/SVSound

Folgen Sie instagram.com/SVS_Sound

Twittern Sie @SVS_Sound

Ansehen auf youtube.com/c/SVS_Sound

Referenzen

• Heim-Audio-Lautsprecher, Subwoofer und Kabel | SVS
• SVS Subwoofer-Anpassungstool | Finden Sie den besten Subwoofer für Ihre Lautsprecher
• App Store - Apple
• Google Play
• http://facebook.com/SVSound
• Instagram
• SVS - YouTube

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

SVS PC-4000 - Subwoofer-Handbuch herunterladen

Verfügbare Sprachen
