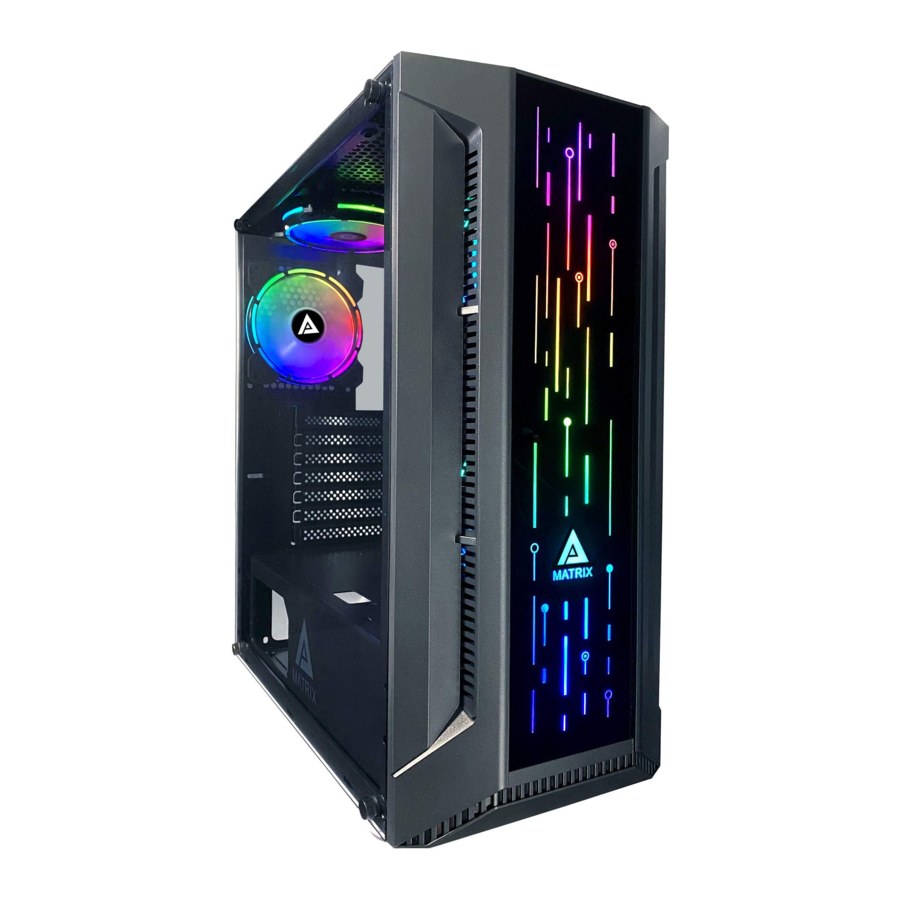

Apevia Matrix - Computergehäuse-Handbuch

Netzteil installieren

HINWEIS: Bitte beachten Sie die Dokumentation Ihrer CPU-/Speicherkomponente für Anweisungen. RGB-Lüfter sind zu Beginn der Installation möglicherweise nicht synchronisiert. Zum Synchronisieren halten Sie die RGB button (RGB-Taste) 3 Sekunden lang gedrückt, um die abspielbaren Modi zurückzusetzen.

1. Entfernen Sie die Rändelschrauben von beiden Seiten des Matrix-Gehäuses. Es befinden sich vier am Fenster und zwei an der geschlossenen Seitenwand. Um alle Geräte zu installieren, müssen Sie Zugang zum gesamten Inneren des Gehäuses haben.

2. Fassen Sie die Kerbe am Rand der nicht-fensterseitigen Platte. Ziehen Sie nach hinten, um sie zu lösen. Entfernen Sie das Glasfenster vorsichtig, indem Sie es anheben. Legen Sie beide Platten beiseite, bis der Installationsvorgang abgeschlossen ist.

3. Installieren Sie das Netzteil an der im Bild gezeigten Stelle. Schieben Sie es hinein, bis die Löcher hinten ausgerichtet sind.

4. Stellen Sie sicher, dass das Netzteil korrekt installiert ist und dass die Schraubbefestigungspunkte ausgerichtet sind (wie in Schritt 5 gezeigt).


HINWEIS: Berühren Sie einen unlackierten Metallabschnitt des Gehäuses, um statische Elektrizität abzuleiten, bevor Sie PC-Komponenten anfassen. Ein antistatisches Armband sollte ebenfalls getragen werden, um die Möglichkeit von Schäden weiter zu minimieren.

5. Befestigen Sie die Schrauben an der Rückseite des Gehäuses. Halten Sie das Netzteil fest, um die Löcher ausgerichtet zu halten. Es wird empfohlen, das Netzteil "upside-down" (kopfüber) (Lüfter zum Gehäuseboden zeigend) zu installieren, um einen besseren Luftstrom zu gewährleisten.


Motherboard installieren

1. Die meisten Befestigungslöcher für das Motherboard sind bereits vorinstalliert, es gibt jedoch zusätzliche, falls sie benötigt werden.
   Die Abstandshalter sind die sechseckigen Schrauben, die Sie im mitgelieferten Schraubenbeutel finden.

2. Wenn Ihr Motherboard eine I/O-Blende enthielt, passen Sie die Blende in die vorgesehene Öffnung an der Rückseite des Gehäuses ein, bis sie einrastet. Stellen Sie sicher, dass die Löcher auf der Blende mit den I/O-Anschlüssen auf dem Motherboard übereinstimmen.

3. Richten Sie das Motherboard an den Abstandshaltern aus und befestigen Sie es im Gehäuse. Verwenden Sie die im Schraubenbeutel befindlichen Rundschrauben, um das Motherboard zu befestigen.


PCI-Komponenten installieren

1. Entfernen Sie zuerst die PCI-Slotabdeckungen. Drücken Sie die Abdeckung in einem diagonalen Winkel. Wackeln Sie an der Abdeckung, bis sie sich löst. Stellen Sie sicher, dass Sie die richtigen Slotabdeckungen entfernen, da diese nach dem Entfernen nicht wieder eingesetzt werden können. Stellen Sie sicher, dass Sie die Lasche abschrauben und entfernen, damit Sie die Karten befestigen können.

2. Lesen Sie die Dokumentation Ihrer PCI-Erweiterungskarte. Installieren Sie die PCI-Karte in den korrekten Steckplatz für Ihren Kartentyp (x1, x16, etc.). Sobald die Karte fest sitzt, befestigen Sie sie mit einer Schraube in der entsprechenden Öffnung. Setzen Sie die Lasche wieder ein und befestigen Sie sie mit der Schraube.


Festplatten installieren

1. Für 3,5"-Festplatten finden Sie die beiden Schraubentypen und die Gummischeibe wie unten gezeigt und platzieren Sie die Scheibe in das linke Loch. Befestigen Sie sie mit der Nicht-Rändelschraube. Schieben Sie das Laufwerk wie in Schritt 3 gezeigt in den Laufwerksschacht und befestigen Sie es dann mit der Rändelschraube.

2. Für 2,5"-Festplatten finden Sie die Befestigungsschrauben wie unten gezeigt. Befestigen Sie das Laufwerk mit diesen Schrauben in den Schächten, wie in Schritt 3 gezeigt.

3. Die ursprüngliche Platzierung sowohl der 3,5"- als auch der 2,5"-Laufwerkshalterungen befindet sich in den unten markierten Rechtecken.


Lüfterinstallation und -einrichtung

1. Vier Lüfter sind bereits im Gehäuse vorinstalliert. Sollten Sie sie jedoch wieder anschließen müssen, müssen Sie sicherstellen, dass jeder der 4-Pin Molex-Anschlüsse wie unten gezeigt miteinander verbunden ist (Daisy-Chain). Der mit "Isolated Interface" (Isolierte Schnittstelle) beschriftete Anschluss steuert das LED-Muster/die Farbe und muss direkt an das Netzteil angeschlossen werden.

2. Um die farbwechselnden LEDs der Lüfter richtig zu nutzen, stellen Sie sicher, dass einer der männlichen LEDSW-Anschlüsse der Lüfter in den weiblichen LEDSW-Anschluss der Vorderseite eingesteckt ist, wie gezeigt. Halten Sie die RGB button (RGB-Taste) 3 Sekunden lang gedrückt, um das Muster zurückzusetzen.

3. Oben befindet sich ein Magnetfilter, der eine einfache Reinigung ermöglicht. Sie können ihn entfernen, indem Sie ihn abheben und wieder einsetzen, wenn Sie fertig sind. Kann bei Bedarf mit Wasser gewaschen werden. Der Schalter, beschriftet mit "RGB" (RGB) oben, kann gedrückt werden, um die Lüfterfarben zu ändern oder sie auszuschalten.


Produktkabel an Motherboard anschließen

1. Suchen Sie die unten abgebildeten Frontpanel-Kabel. Beachten Sie das Benutzerhandbuch Ihres Motherboards für Anschlusspläne.

2. Suchen Sie die unten abgebildeten Frontpanel-Kabel, das Benutzerhandbuch Ihres Motherboards enthält Schaltpläne, Die dreieckigen Markierungen an den Kabeln kennzeichnen Pluspole.


Installation abschließen

1. Nachdem alle Komponenten ordnungsgemäß installiert sind, bringen Sie die Seitenwände vorsichtig in ihre ursprünglichen Positionen zurück und setzen Sie alle Schrauben wieder ein.
   Herzlichen Glückwunsch! Sie haben die Montage des Matrix abgeschlossen.


Teileplatzierung

1. Vorne ist Platz für bis zu drei 120-mm-Lüfter oder eine 360/240-mm-Wasserkühlung. Oben ist auch Platz für zwei 120-mm-Lüfter, hinten für einen 120-mm-Lüfter und unten für zwei 120-mm-Lüfter (untere Lüfter werden mit den langen 1 1/4"-Schrauben installiert, die im Beutel enthalten sind). Sie können im Gehäuse auch bis zu zwei 3,5"-Festplatten und zwei 2,5"-Festplatten installieren. Unterstützt Grafikkarten bis zu 370 mm Länge. Unterstützt ATX-, Micro-ATX- und ITX-Motherboards,
   HINWEIS: Frontlüfter werden an der "outside" (Außenseite) des Gehäuses (hinter der Frontplatte) installiert. Sie können bei Bedarf "inside" (innen) platziert werden. Befolgen Sie einfach die Anweisungen im Abschnitt "Fan installation and setup" (Lüfterinstallation und -einrichtung), um sie auszutauschen.

Installation der Wasserkühlung

• Befestigen Sie die Lüfter am Radiator und befestigen Sie den Radiator im Inneren des Gehäuses, indem Sie ihn von außen verschrauben. (Arbeitsspeicher niedriger als 32 mm)


Obere Lüfterinstallation

• Heben Sie den Staubfilter an.
• Richten Sie Ihren 120-mm-Lüfter aus und befestigen Sie ihn mit Schrauben.



Vorder-/Rückseitenlüfterinstallation

• Richten Sie Ihren 120-mm-Lüfter aus und befestigen Sie ihn mit Schrauben.


Spezifikationen

Modernes ATX Mid Tower Computergehäuse aus massivem Stahl
1 x Vollständiges Seitenfenster für maximale Sicht
Einfaches Layout für besseren Luftstrom und einfache Wartung
Gutes Kabelmanagement: 8 x Löcher für Kabelführung
Unterstützt ATX / Micro ATX / Mini ITX Motherboards
Unterstützt VGA bis zu 350 mm Länge, 320 mm, wenn Lüfter "inside" (innen) im Gehäuserahmen installiert sind
Unterstützt CPU-Kühler bis zu 162 mm Höhe
Unterstützt Standard-ATX-Motherboard-Größe bis zu 11" x 12"
Unterstützt Standard-ATX-Netzteil (Nicht im Lieferumfang enthalten)
Obere Anschlüsse: 1 x USB 3.0, 2 x USB 2.0, 1 x HD Audio (Mikrofon + Kopfhörer), Lüfterfarbschalter

Kühlungsoptionen:

• Vorderseite: 3 x 120-mm-Lüfter / oder 2 x 140-mm-Lüfter / oder 1 x 360/240-mm-Radiator
• Rückseite: 1 x 120-mm-Lüfter
• Oberseite: 2 x 120-mm-Lüfter / oder 1 x 240-mm-Radiator
• Unterseite: 2 x 120-mm-Lüfter

4 x Überlegene 120-mm-RGB-Gehäuselüfter sind enthalten (1 x Vorderseite, 2 x Oberseite, 1 x Rückseite,)
1 x Unterer entfernbarer Staubfilter für einfache Reinigung
4 x Laufwerksschacht: 2 x 3,5" (intern) + 2 x 2,5" (intern)
7 x Erweiterungssteckplätze
Netzteil (Nicht im Lieferumfang enthalten): Unten montiert
Material: Gehäuse-SECC Schwarzmetall, Frontplatte-ABS Kunststoff
Rändelschrauben, Gehäusefüße
Abmessungen: 16" x 8" x 18" (L x B x H)
Gewicht: 13 lbs
