Giraffe Tools AWA15 - Luftschlauchaufroller Handbuch

PRODUKTINFORMATIONEN

Der Giraffe Tools Schlauchaufroller ist aus hochwertigen Materialien gefertigt und verfügt über eine automatische Rückzugsfunktion. Die Schlauchlänge beträgt 50ft. Der Luftschlauchaufroller kann mithilfe der mitgelieferten Montagehalterung an der Wand befestigt werden, wodurch er um 180° schwenkbar ist.

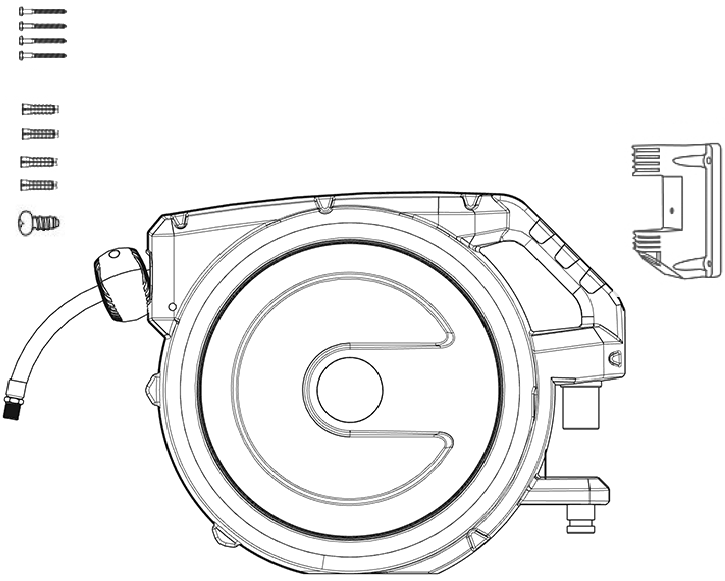

LIEFERUMFANG

1 x Einziehbarer Schlauchaufroller
1 x Halterung
4 x Gewindeschraube: Φ6*50
4 x Spreizdübel: Φ8*35
1 x Bedienungsanleitung
1 x Kleine Schraube

INHALTSKONTROLLE

1. Überprüfen Sie, ob alle oben genannten Teile in der Verpackung enthalten sind.
2. Überprüfen Sie das Produkt auf (weiße) Kratzer.

Sollten Sie eines dieser Probleme feststellen, kontaktieren Sie bitte umgehend das Giraffe Tools Kundenservice-Team.

Hinweis: Sollten Sie beim Öffnen Ihrer Verpackung einen seltsamen Geruch bemerken, liegt dies an der versiegelten Umgebung, in der das Paket übersee transportiert wurde.

BENÖTIGTES WERKZEUG

• Bohrmaschine ( 5/16'')
• Hammer
• Steckschlüsselsatz oder Kreuzschlitzschraubendreher

INSTALLATION BEGINNEN

Standortwahl

Aufgrund des Gewichts der gefüllten Trommel und der Zugkraft während des Gebrauchs muss die Halterung auf einer festen Oberfläche installiert werden, die einer Kraft von 20 kg standhalten kann.

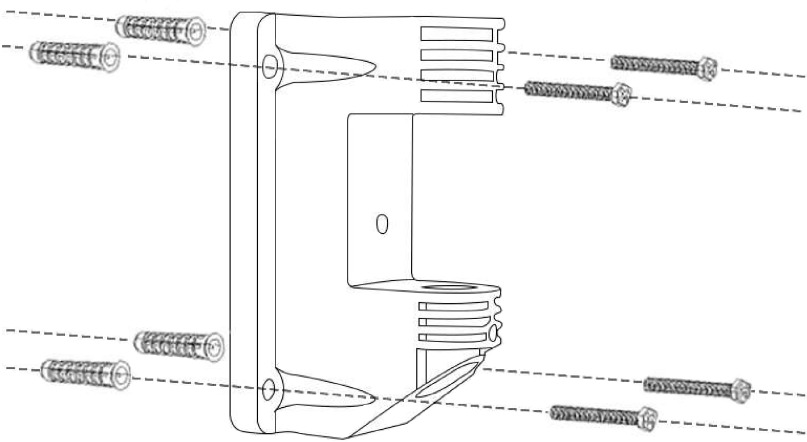

Produktmontage

Wand

1. Verwenden Sie die Installationsschablone (siehe Installationsschablone), um die Position der 4 Löcher zu markieren.
2. Verwenden Sie einen 5/16-Zoll-Bohrer, um 1,38 Zoll/3,51 cm tiefe Löcher zu bohren.
   Tipps: Die Tiefe ist wichtig. Markieren Sie eine Tiefe von 1,38 Zoll/3,51 cm mit Klebeband um den Bohrer. Wenn das Loch zu tief ist und der Dübel sich dreht, verwenden Sie ein Streichholz oder ein ähnliches Werkzeug, um das Loch zu fixieren.
3. Schlagen Sie die Dübel in die 4 Löcher.
4. Halten Sie die Halterung fest, setzen Sie die Schrauben ein und ziehen Sie sie dann mit einem Steckschlüsselsatz oder einem Kreuzschlitzschraubendreher fest.

Produkteinrichtung

1. Heben Sie den Schlauchaufroller an und schieben Sie ihn in die Löcher der Halterung.
2. Schrauben Sie die kleine Schraube an der Unterseite der Halterung fest und ziehen Sie sie dann an.


Ihr Schlauchaufroller ist nun installiert und einsatzbereit!

PRODUKTTEST

Überprüfen Sie, ob der Schlauch normal einzieht:

• Kann nicht automatisch einziehen
• Kein Arretieren möglich

Sollten Sie eines der oben genannten Probleme haben, kontaktieren Sie bitte den Kundenservice per E-Mail an contact@giraffetools.com und senden Sie das entsprechende Video und die Bestellnummer.

ANLEITUNG

Schlauch arretieren / ausziehen

1. Ziehen Sie den Schlauch auf die gewünschte Länge und halten Sie an, der Schlauch arretiert.
2. Um den Schlauch länger auszuziehen, ziehen Sie den Schlauch erneut und halten Sie an der neuen gewünschten Länge an.

Schlauch einziehen / kürzen

1. Um den Schlauch zu entriegeln, ziehen Sie kurz am Schlauch und lassen Sie die Kraft los, der Schlauch beginnt mit dem Einzug.
2. Um den Schlauch zu kürzen, lassen Sie ihn auf die neue gewünschte Länge einziehen, ziehen Sie den Schlauch etwas weiter heraus und halten Sie dann an.

Tipps: Der Schlauch kann nur während des Ausziehens arretiert werden und nicht während des Einzugs. Ziehen Sie den Schlauch immer sanft ein. Wenn dies nicht mit Vorsicht geschieht, kann der Schlauchaufroller beschädigt werden. Wenn Sie mit gleichmäßiger Geschwindigkeit rückwärts gehen, führt der selbstsegmentierende Mechanismus den Schlauch ein und wickelt ihn sauber in die Trommel, um sicherzustellen, dass er frei von Knicken und Verwicklungen ist.

Empfohlene Verwendung

1. Ziehen Sie den Schlauch nach jedem Gebrauch immer ein.
2. Es gibt einen "STOP (Stopp)"-Hinweisaufkleber 3,28 Fuß vor der maximalen Länge; ziehen Sie den Schlauch nicht über diesen Punkt hinaus, da sonst der Einzugsmechanismus zerstört wird.

Produkt von der Halterung entfernen

1. Lösen Sie die kleine Schraube an der Unterseite der Halterung.
2. Heben Sie den Schlauchaufroller aus der Halterung und bewahren Sie ihn für den nächsten Gebrauch auf.

FEHLERBEHEBUNG

Die Halterung ist von der Wand gefallen

Überprüfen Sie, ob die Halterung korrekt installiert wurde.

Der Schlauch kann nicht eingezogen oder ausgezogen werden

Es ist möglich, dass der Schlauch blockiert, wenn er unbeaufsichtigt einzieht. Um eine Blockade des Schlauches zu beheben, ziehen Sie den Schlauch fest, bis er vollständig ausgezogen ist. Er sollte nun wieder einziehbar sein. Achten Sie darauf, den Schlauch langsam mit der Hand zurückzuführen, während er einzieht, bis er vollständig verstaut ist.

Der Schlauch lässt sich schwer ziehen

1. Überprüfen Sie, ob der Schlauchaufroller hoch genug installiert wurde. Der Schlauchaufroller sollte parallel zum Benutzer sein; wenn er zu niedrig ist, kann der Schlauch an der Öffnung reiben, was das Ziehen erschwert.
2. Alle Befestigungslöcher müssen mit Schrauben an der Wand befestigt werden.
3. Wenn der Schlauch nach diesen Schritten immer noch schwer zu ziehen ist. Senden Sie bitte ein Foto des Problems an den Kundenservice, um Unterstützung zu erhalten.

Leckage

Sollte eine Leckage auftreten, kontaktieren Sie bitte unser Kundenservice-Team, indem Sie eine E-Mail an contact@giraffetools.com mit Ihrer Bestellnummer und einem Bild des Problems senden.

WARTUNG

VORSICHTSMASSNAHMEN FÜR DRUCKLUFTWERKZEUGE

1. Überprüfen Sie den Luftschlauch des Werkzeugs vor jedem Gebrauch auf Risse, Ausfransungen oder andere Mängel. Stellen Sie die Verwendung ein, wenn der Luftschlauch beschädigt ist oder beim Betrieb des Werkzeugs ein zischendes Geräusch vom Luftschlauch oder den Anschlüssen zu hören ist. Ersetzen Sie das defekte Bauteil/den Luftschlauch.
2. Lassen Sie keine Personen, mobilen Geräte oder Fahrzeuge über den ungeschützten Luftschlauch fahren. Verlegen Sie den Luftschlauch außerhalb von stark frequentierten Bereichen, in einem verstärkten Rohr oder legen Sie Bretter auf beiden Seiten des Luftschlauchs, um einen geschützten Bereich zu schaffen.
3. Vermeiden Sie Beschädigungen des Luftschlauchs, indem Sie Folgendes beachten:
   1. Tragen Sie das Werkzeug niemals am Luftschlauch.
   2. Halten Sie den Luftschlauch von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern.
4. Überprüfen Sie den maximalen Druckwert für Druckluftwerkzeuge und Zubehör. Der Ausgangsdruck des Kompressors muss so geregelt werden, dass er den maximalen Druckwert des Werkzeugs niemals überschreitet.

PFLEGE & WARTUNG

Lassen Sie den Luftdruck aus dem Schlauchsystem ab, bevor Sie die Trommel warten.

1. Warten Sie das Werkzeug sorgfältig. Ein Werkzeug in gutem Zustand ist effizient, leichter zu kontrollieren und wird weniger Probleme bereiten.
2. Überprüfen Sie die Trommel, den Schlauch und das Zubehör vor jedem Gebrauch auf Beschädigungen oder übermäßigen Verschleiß.
3. Lassen Sie beschädigte oder verschlissene Komponenten von einem autorisierten Techniker reparieren oder ersetzen.
4. Verwenden Sie bei der Wartung ausschließlich identische Ersatzteile.
5. Verwenden Sie nur Zubehör, das für dieses Werkzeug vorgesehen ist.
6. Pflegen Sie die Etiketten und Typenschilder des Werkzeugs. Diese enthalten wichtige Informationen. Wenn sie unleserlich oder fehlend sind, kontaktieren Sie uns für Ersatz.

Nur qualifiziertes Servicepersonal sollte das Werkzeug reparieren. Ein unsachgemäß repariertes Werkzeug kann eine Gefahr für den Benutzer und/oder andere darstellen.

REINIGUNG

Wischen Sie die Oberfläche mit einem sauberen, feuchten Tuch ab. Verwenden Sie beim Reinigen keine Lösungsmittel.

SICHERHEIT

Lesen und verstehen Sie alle Anweisungen, bevor Sie dieses Werkzeug verwenden. Der Bediener muss grundlegende Vorsichtsmaßnahmen befolgen, um das Risiko von Personenschäden und/oder Schäden an der Ausrüstung zu verringern.
Bewahren Sie dieses Handbuch für Sicherheitshinweise, Vorsichtsmaßnahmen, Betriebs- oder Inspektions- und Wartungsanweisungen auf.

GEFAHRENDEFINITIONEN

Bitte machen Sie sich mit den Gefahrenhinweisen in diesem Handbuch vertraut. Ein Hinweis ist eine Warnung, dass die Möglichkeit von Sachschäden, Verletzungen oder Tod besteht, wenn bestimmte Anweisungen nicht befolgt werden.

Dieser Hinweis weist darauf hin, dass bei Nichtbeachtung der entsprechenden Vorsichtsmaßnahmen eine bestimmte Gefahr oder unsichere Praxis zu schweren Personenschäden oder zum Tod führen kann.

Dieser Hinweis weist darauf hin, dass bei Nichtbeachtung der entsprechenden Praktiken eine potenziell gefährliche Situation zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS!
Dieser Hinweis weist darauf hin, dass eine bestimmte Gefahr oder unsichere Praxis zu Geräte- oder Sachschäden, jedoch nicht zu Personenschäden führt.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Halten Sie Personen, die keine geeignete Sicherheitsausrüstung tragen, vom Arbeitsbereich fern.
3. Lagern Sie unbenutzte Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort, um Rost oder Beschädigungen zu vermeiden. Schließen Sie Werkzeuge weg und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

PERSÖNLICHE SICHERHEIT

Tragen Sie persönliche Schutzausrüstung, die von der Canadian Standards Association (CSA) oder dem American National Standards Institute (ANSI) zugelassen ist.

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine schlagfeste Schutzbrille, die Vorder- und Seitenschutz für die Augen bietet. Augenschutzgeräte sollten den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen, je nach Art der durchgeführten Arbeit.
2. Tragen Sie Handschuhe, die Schutz vor den Arbeitsmaterialien bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.
3. Tragen Sie Schutzkleidung, die für die Arbeitsumgebung und die Werkzeuge konzipiert ist.
4. Rutschfestes Schuhwerk wird empfohlen, um das Gleichgewicht in der Arbeitsumgebung zu halten.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie das Werkzeug, die persönliche Bewegung und die Arbeitsumgebung, um Personenschäden oder Schäden am Werkzeug zu vermeiden.

1. Betreiben Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
2. Vermeiden Sie das Tragen von Kleidung oder Schmuck, der sich in den beweglichen Teilen eines Werkzeugs verfangen kann. Halten Sie langes Haar bedeckt oder zusammengebunden.

SPEZIFISCHE SICHERHEITSVORKEHRUNGEN

Lassen Sie nicht zu, dass Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) die strikte Einhaltung der Sicherheitsregeln des Werkzeugs ersetzen. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schwere Personenschäden erleiden.

Direkter Kontakt von Druckluft oder Flüssigkeiten mit der Haut kann zu schweren Körperverletzungen führen.

1. Verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe. Dieses Werkzeug wurde für eine bestimmte Funktion entwickelt. Modifizieren oder verändern Sie dieses Werkzeug nicht und verwenden Sie es nicht für einen unbeabsichtigten Zweck.
2. Stellen Sie sicher, dass die Trommel ordnungsgemäß installiert ist, bevor Sie die Eingangs- und Ausgangsluftschläuche anschließen.
3. Entfernen Sie den Systemdruck sofort, wenn ein Leck im Schlauch oder in der Trommel auftritt oder wenn die Trommel aufhört, sich auf- und abzuwickeln.
4. Lassen Sie den Schlauch langsam los und kontrollieren Sie ihn, während er sich zurückzieht.

EMPFEHLENSWERTE PRODUKTE

Code scannen, um den Giraffe Tools Shop auf Amazon.com zu besuchen

Code scannen, um giraffetools.com zu besuchen

Code scannen, um unserer Facebook-Gruppe beizutreten

Wenn Sie an den oben genannten Produkten interessiert sind, können Sie giraffetools.com besuchen oder auf Amazon nach Giraffe Tools suchen

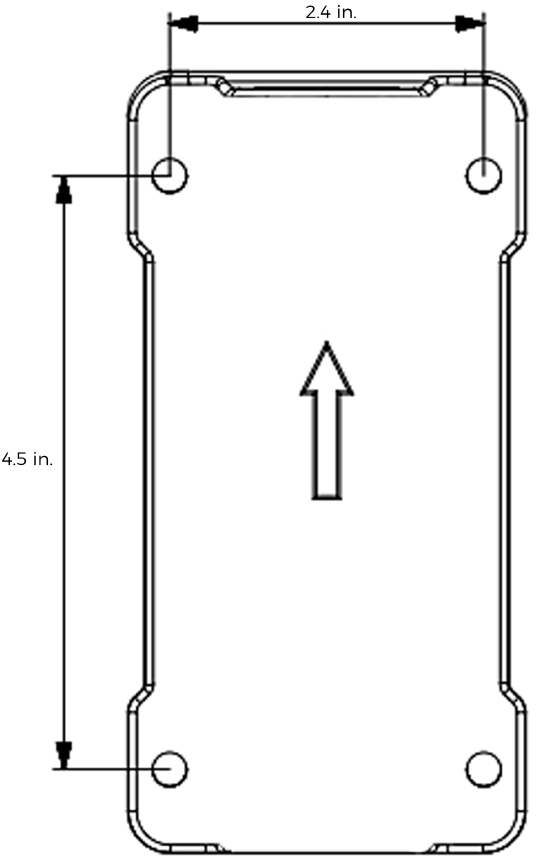

INSTALLATIONSVORLAGE

WIR ÜBERNEHMEN DIE SCHWERE ARBEIT
Um Giraffe Tools Produkte und mehr zu kaufen, besuchen Sie giraffetools.com oder suchen Sie nach Giraffe Tools auf Amazon.com.

Schließen Sie Ihre Registrierung online ab für eine 100 TAGE GARANTIEVERLÄNGERUNG

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9 Uhr - 17 Uhr EST)
