Giraffe Tools AW50 - Handbuch Schlauchaufroller

PRODUKTINFORMATIONEN

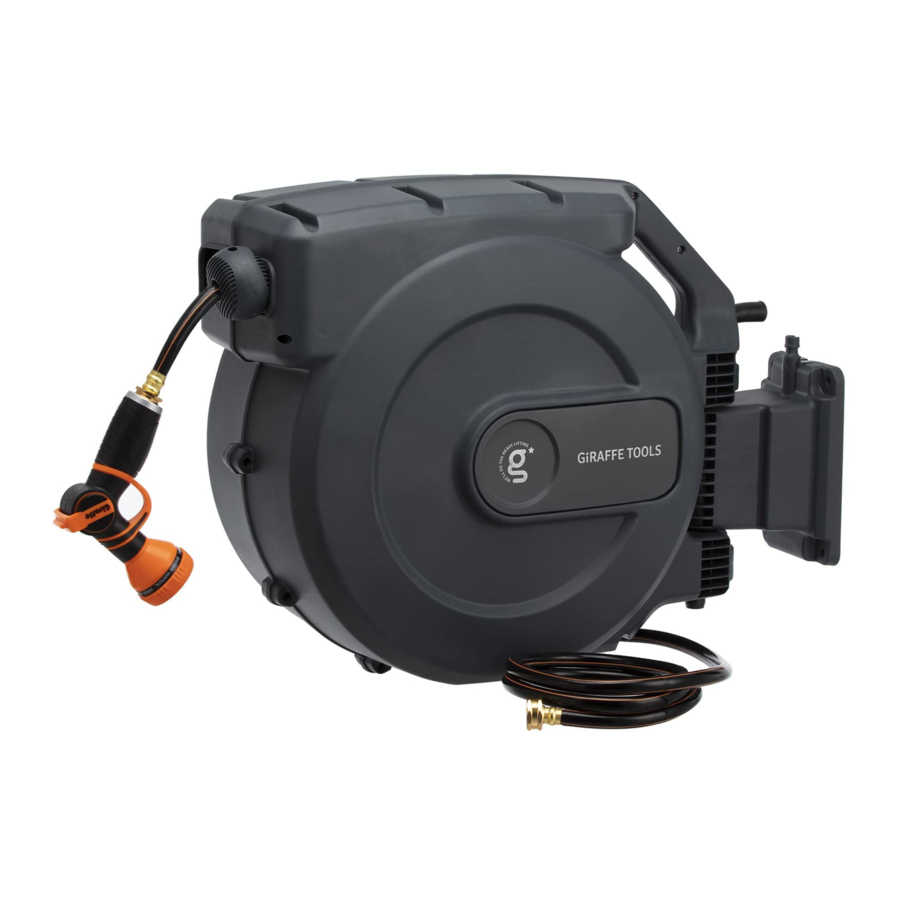

Vielen Dank, dass Sie sich für den einziehbaren Schlauchaufroller von Giraffe Tools entschieden haben. Unser Produkt verwendet einen 155 Fuß verstärkten Schlauch für zusätzliche Festigkeit und Haltbarkeit und verfügt außerdem über eine Multifunktions-Schlauchdüse. Bevor Sie den einziehbaren Schlauchaufroller verwenden, lesen Sie bitte die folgenden Installationsanweisungen und ziehen Sie diese bei Bedarf zu Rate.

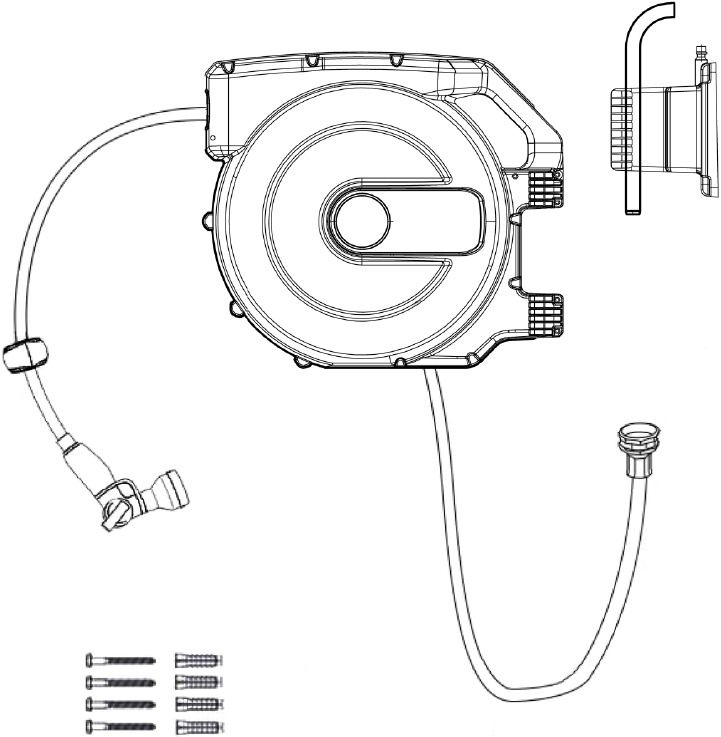

LIEFERUMFANG

1 x Einziehbarer Schlauchaufroller
1 x Halterung mit Montagestange
1 x 5 Fuß abnehmbarer Anschlussschlauch
1 x 9-Modus-Düse
4 x Gerippter Kunststoffdübel: 012*50
4 x Schraube: Φ8*70
1 x Bedienungsanleitung

INHALTSKONTROLLE

1. Überprüfen Sie, ob die oben genannten Teile vollständig sind.
2. Überprüfen Sie, ob (weiße) Kratzer am Produkt vorhanden sind.

Wenn Sie eine der beiden oben genannten Fragen haben, wenden Sie sich bitte umgehend an das Kundenservice-Team von giraffe tools.

Tipps: Wenn das empfangene Paket riecht, liegt dies an der versiegelten Umgebung während des Überseetransports.

BENÖTIGTES WERKZEUG

• Bohrmaschine (7/16" ODER 1/2" FÜR WAND UND 5/16" FÜR HOLZPFOHL)
• Hammer
• Steckschlüsselsatz oder Kreuzschlitzschraubendreher

INSTALLATION STARTEN

Ort auswählen

Aufgrund des Gewichts des gefüllten Schlauchaufrollers und der Zugkraft während des Gebrauchs muss die Halterung auf einer festen Oberfläche montiert werden.

Hinweis: Die Oberfläche muss einer Kraft von 50 kg standhalten können. Installieren Sie den Schlauchaufroller aus Bequemlichkeitsgründen bitte möglichst nahe an Ihrer gewählten Wasserquelle. Stellen Sie vor der Montage sicher, dass der Anschlussschlauch den Wasserhahn erreichen kann. Der Schlauchaufroller kann an einer Wand oder einem Pfosten montiert werden. Wenn Sie den Schlauchaufroller an einem Holzpfosten montieren möchten, muss der Pfosten mindestens 4x6 Zoll groß sein, und es sind keine Wanddübel erforderlich, da die Schrauben direkt in das Holz geschraubt werden können. Die Verwendung des präzisen Bohrers gewährleistet einen sicheren Halt der Halterung. Bitte messen Sie vor Gebrauch die richtige Bohrerbreite. Um sicherzustellen, dass die Dübel einen sicheren Halt haben, können Sie etwas kleiner bohren, da Mauerwerksmaterialien alle unterschiedliche Eigenschaften aufweisen.

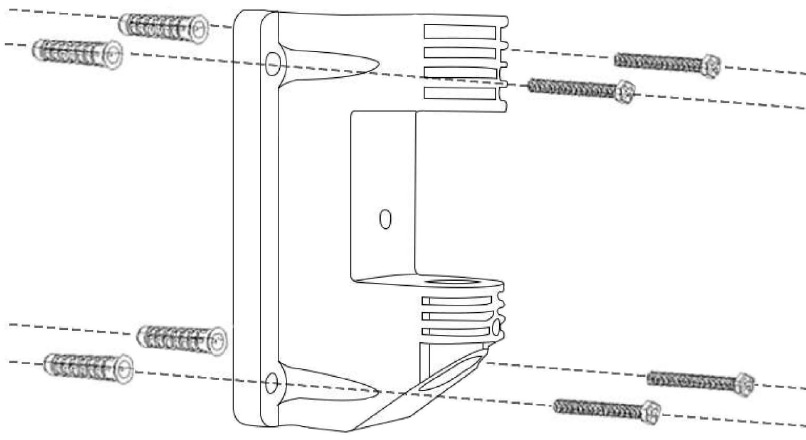

Anbringen der Halterung

Wand

1. Verwenden Sie die Installationsschablone (Siehe Installationsschablone), um die Position der 4 Löcher zu markieren.
2. Empfehlen Sie zunächst einen 7/16-Zoll-Bohrer, falls nicht verfügbar, können Sie einen 1/2-Zoll-Bohrer wählen und dann 1,96 Zoll/4,98 cm tiefe Löcher bohren.
   Tipps: Die Tiefe ist wichtig. Markieren Sie eine Tiefe von 1,96 Zoll/4,98 cm mit Klebeband um den Bohrer. Wenn das gebohrte Loch zu tief ist und der Wanddübel sich dreht, verwenden Sie ein Streichholz oder ein ähnliches Werkzeug, um das Loch zu fixieren.
3. Schlagen Sie die Wanddübel in die 4 Löcher.
4. Halten Sie die Halterung fest, setzen Sie die Schrauben ein und ziehen Sie sie mit einem Steckschlüsselsatz oder einem Kreuzschlitzschraubendreher fest.

Holzpfosten

1. Verwenden Sie die Installationsschablone (Siehe Installationsschablone), um die Position der 4 Löcher zu markieren.
2. Verwenden Sie einen 5/16-Zoll-Bohrer, um 1,96 Zoll/4,98 cm tiefe Löcher zu bohren.
3. Halten Sie die Halterung fest.
4. Setzen Sie die Schrauben ein und ziehen Sie sie dann fest.

Tipps: Wir empfehlen keine Holzpfosten, die nur ein Gewicht von bis zu 30 kg tragen können, für die Montage der Halterung.

Produkt aufstellen

1. Heben Sie den Schlauchaufroller an und richten Sie die Montagelöcher an der Halterung aus.
2. Schieben Sie die Montagestange ein.
3. Verbinden Sie den Anschlussschlauchverbinder mit dem Schlauchaufroller und dem Wasserhahn.
4. Verbinden Sie die Düse mit dem Schlauch.
5. Ziehen Sie die Düse und den Anschlussschlauchverbinder fest.

Ihr Schlauchaufroller ist nun installiert und einsatzbereit!

PRODUKTTEST

1. Überprüfen Sie, ob der Wasserschlauch undicht ist:
   • Undichtigkeit in der Nähe des Wasserhahns
   • Undichtigkeit in der Nähe des Schlauchaufrollers
2. Überprüfen Sie, ob die Düse undicht ist.
3. Überprüfen Sie, ob sich der Schlauch normal einzieht:
   • Kann nicht automatisch einziehen
   • Kann nicht anhalten
4. Überprüfen Sie, ob sich ein O-Ring im Schlauchanschluss befindet.

Wenn Sie eines der oben genannten Probleme haben, wenden Sie sich bitte an unseren Kundenservice, indem Sie eine E-Mail an contact@giraffetools.com senden und Ihr entsprechendes Video sowie die Bestellnummer angeben.

ANLEITUNG

Schlauch arretieren / ausziehen

1. Ziehen Sie den Schlauch auf die gewünschte Länge und halten Sie an, der Schlauch wird arretieren.
2. Um den Schlauch auf eine längere Länge auszuziehen, ziehen Sie den Schlauch noch einmal und halten Sie bei der neuen gewünschten Länge an.

Schlauch einziehen/verkürzen

1. Um den Schlauch zu entriegeln, ziehen Sie kurz am Schlauch und lassen Sie die Kraft los, der Schlauch beginnt sich einzuziehen.
2. Um den Schlauch zu verkürzen, lassen Sie ihn auf die neue gewünschte Länge einziehen, ziehen Sie den Schlauch etwas weiter heraus und halten Sie dann an.

Tipps: Der Schlauch kann nur beim Ausziehen arretiert werden und nicht beim Einziehen. Ziehen Sie den Schlauch immer vorsichtig ein. Wenn dies nicht vorsichtig geschieht, könnten der Schlauchaufroller und die Düse beschädigt werden. Beim langsamen Rückwärtsgehen mit gleichmäßiger Geschwindigkeit führt der selbstsegmentierende Mechanismus den Schlauch ein und wickelt ihn sauber in den Aufroller, um sicherzustellen, dass er knick- und verwicklungsfrei ist.

Empfohlene Verwendung

1. Bevor Sie den Schlauch einziehen, schließen Sie den Wasserhahn und drücken Sie den Düsenabzug, um jeglichen zusätzlichen Druck abzulassen. Ziehen Sie den Schlauch nach jedem Gebrauch immer ein.
2. Es gibt einen "STOP (HALT)" Hinweisaufkleber 3,28 Fuß vor der maximalen Länge, ziehen Sie den Schlauch nicht über diesen Punkt hinaus, da sonst der Einzugsmechanismus zerstört wird.

Produkt von der Halterung entfernen

1. Schieben Sie die Montagestange heraus.
2. Heben Sie den Schlauchaufroller an und lagern Sie ihn für den nächsten Gebrauch.

FEHLERBEHEBUNG

Die Halterung ist von der Wand gefallen

Überprüfen Sie, ob die Halterung korrekt installiert wurde.

Der Schlauch zieht sich nicht vollständig ein

1. Schließen Sie den Wasserhahn und ziehen Sie den Schlauch vollständig heraus.
2. Drücken Sie den Düsenabzug, um überschüssigen Druck abzulassen.
3. Schrauben Sie die Düse ab und trennen Sie sie vom Schlauch.
4. Ziehen Sie den Schlauch in den Aufroller ein.
5. Überprüfen Sie auf physische Schäden. (z.B. Der Aufroller macht ein heiseres Geräusch, es gibt offensichtliche Risse in der Abdeckplatte, das Gehäuse des Schlauchaufrollers ist zerdrückt, etc.)

Der Schlauch lässt sich nicht einziehen oder ausziehen

Es ist möglich, dass sich der Schlauch verklemmt, wenn er ununterstützt einzieht. Um den Schlauch von einer Verklemmung zu befreien, ziehen Sie den Schlauch fest heraus, bis er vollständig ausgezogen ist. Er sollte sich nun wieder einziehen lassen. Gehen Sie mit dem Schlauch in der Hand langsam zurück, während er sich einzieht, bis er vollständig verstaut ist.

Leckage in der Nähe des Anschlusspunktes des Vorlaufschlauches

Wenn eine Leckage dort auftritt, wo der Schlauch mit dem Aufroller verbunden ist, versuchen Sie, ihn festzuziehen und stellen Sie sicher, dass der Anschluss beim Festschrauben korrekt eingefädelt ist. Sie sollten auch überprüfen, ob sich ein O-Ring im Schlauchanschluss befindet.

Der Schlauch ist schwergängig

Bestätigen Sie, dass der Schlauchaufroller in ausreichender Höhe installiert ist, um parallel zum Benutzer zu sein. Wenn er zu niedrig ist, kann der Schlauch an der Öffnung reiben, was das Ziehen erschwert. Überprüfen Sie auf physische Schäden. Wenn Sie weiterhin Probleme haben, wenden Sie sich bitte an den Kundendienst unter contact@giraffetools.com und geben Sie Ihre Bestellnummer sowie ein begleitendes Video oder Fotos des vorliegenden Problems an.

Schlauchknicke

1. Ziehen Sie den Schlauch aus und öffnen Sie den Wasserhahn vollständig, um Knicke zu beseitigen.
2. Stellen Sie sicher, dass der Schlauchaufroller in der richtigen Höhe installiert ist. Ein zu tief hängender Schlauch reibt an der Öffnung und verursacht Knicke.
3. Achten Sie darauf, den Schlauch bei Bedarf herauszuziehen. Lassen Sie den Wasserschlauch nicht lange außerhalb des Aufrollers liegen, da Sie nicht wissen, ob der Schlauch von einem schweren Gegenstand eingedrückt wird.

Niedriger Wasserdruck

1. Entfernen Sie die Düse und überprüfen Sie den Wasserdruck, um sicherzustellen, dass das Druckproblem nicht durch die Düse verursacht wird.
2. Ziehen Sie den Schlauch vollständig aus, suchen Sie nach Knicken und öffnen Sie den Wasserhahn vollständig, um einen vollen Wasserfluss zu gewährleisten und mögliche Engstellen zu beseitigen.
3. Verbinden Sie das Düsenende des Schlauches mit dem Wasserhahn, sodass das Wasser in entgegengesetzter Richtung durch den Schlauch fließt, um Verstopfungen zu beseitigen.

Halterung bricht

Wenn die Halterung bricht, wenden Sie sich bitte an das Kundenservice-Team, indem Sie eine E-Mail an contact@giraffetools.com senden und Ihre Bestellnummer sowie ein Bild des Problems beifügen.

WARTUNG

LASSEN SIE DEN SCHLAUCH NICHT UNTERSTÜTZT MIT HOHER GESCHWINDIGKEIT EINZIEHEN
Dies kann den Schlauchaufroller und die Düse beschädigen. Gehen Sie immer mit dem Schlauch in der Hand in gleichmäßigem Tempo rückwärts.

ÖFFNEN SIE DAS GEHÄUSE DES SCHLAUCHAUFROLLERS NICHT
Das Aufschrauben des Gehäuses führt zum Erlöschen der Garantie. Der interne Federmechanismus steht unter Spannung und ist bei Freigabe gefährlich. Bei Undichtigkeiten oder Einzugsproblemen wenden Sie sich bitte an das Giraffe Tools Kundenservice-Team, um Rat und Unterstützung zu erhalten.

LASSEN SIE DEN WASSERHAHN NICHT GEÖFFNET, WENN ER NICHT BENUTZT WIRD
Dies setzt den Schlauch unnötigem Druck aus.

ZERLEGEN SIE DEN SCHLAUCHAUFROLLER NICHT SELBST
Interne Metallteile sind unersetzlich.

SETZEN SIE DEN SCHLAUCHAUFROLLER IM WINTER KEINER KALTEN UMGEBUNG AUS
Im Winter kann die Kunststoffabdeckung spröde werden, und das Wasser im Schlauch dehnt sich aus und zieht sich zusammen. Das Wasser könnte gefrieren und den Schlauch zum Platzen bringen.

REINIGUNG DES SCHLAUCHES
Wischen Sie den Schlauch mit einem feuchten Tuch ab, um ihn sauber zu halten. Dies verhindert, dass Staub und Sand in den Aufroller gezogen werden, was den Arretierungs- und Rückzugsmechanismus beschädigen könnte.

VERWENDEN SIE KEINE CHEMIKALIEN
Verwenden Sie keine Chemikalien oder Substanzen auf diesem Schlauch, wie Dialyse, Erdöllösungsmittel, Milchsäure usw., da dies zu Schäden führen könnte.

TAUCHEN SIE DEN SCHLAUCHAUFROLLER NICHT IN WASSER
Tauchen Sie den Schlauchaufroller beim Reinigen nicht in Wasser. Es ist einfach, das Gehäuse mit einem feuchten Tuch abzuwischen, um die Lebensdauer des Schlauchaufrollers zu verlängern. Die Außenhülle des Schlauchaufrollers wurde UV-stabilisiert behandelt und kann dauerhaft verwendet werden.

EMPFOHLENE PRODUKTE

Code scannen, um den Giraffe Tools Shop auf Amazon.com zu besuchen

Code scannen, um giraffetools.com zu besuchen

Code scannen, um unserer facebook group beizutreten

Wenn Sie an den oben genannten Produkten interessiert sind, können Sie giraffetools.com besuchen oder nach Giraffe Tools auf Amazon suchen

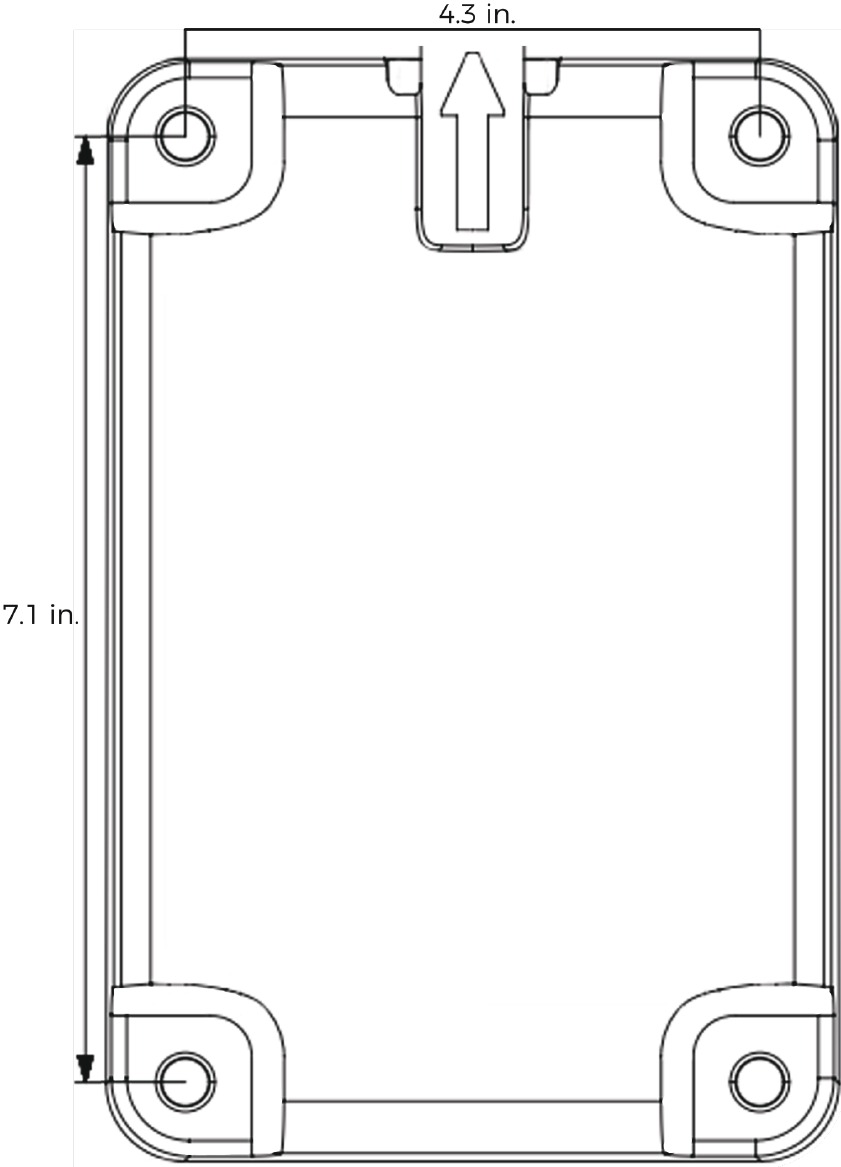

INSTALLATIONSVORLAGE

WIR ÜBERNEHMEN DIE SCHWERE ARBEIT
Um Giraffe Tools Produkte und mehr zu kaufen, besuchen Sie giraffetools.com oder suchen Sie nach Giraffe Tools auf Amazon.com.

Schließen Sie Ihre Online-Registrierung ab für eine 100 TAGE GARANTIEVERLÄNGERUNG

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9:00 - 17:00 Uhr EST, Mo - Fr, außer an nationalen Feiertagen)
