EcoFlow Solar Tracker Handbuch

Montageanleitung

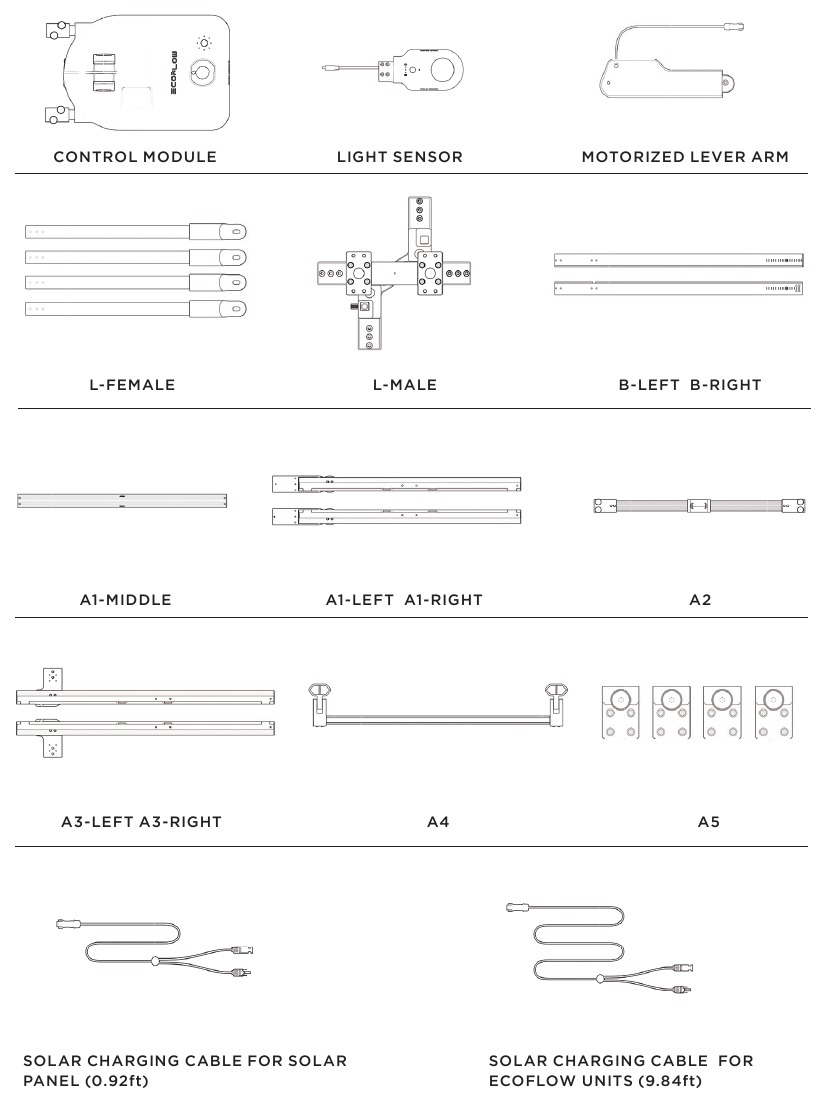

Lieferumfang

Installation

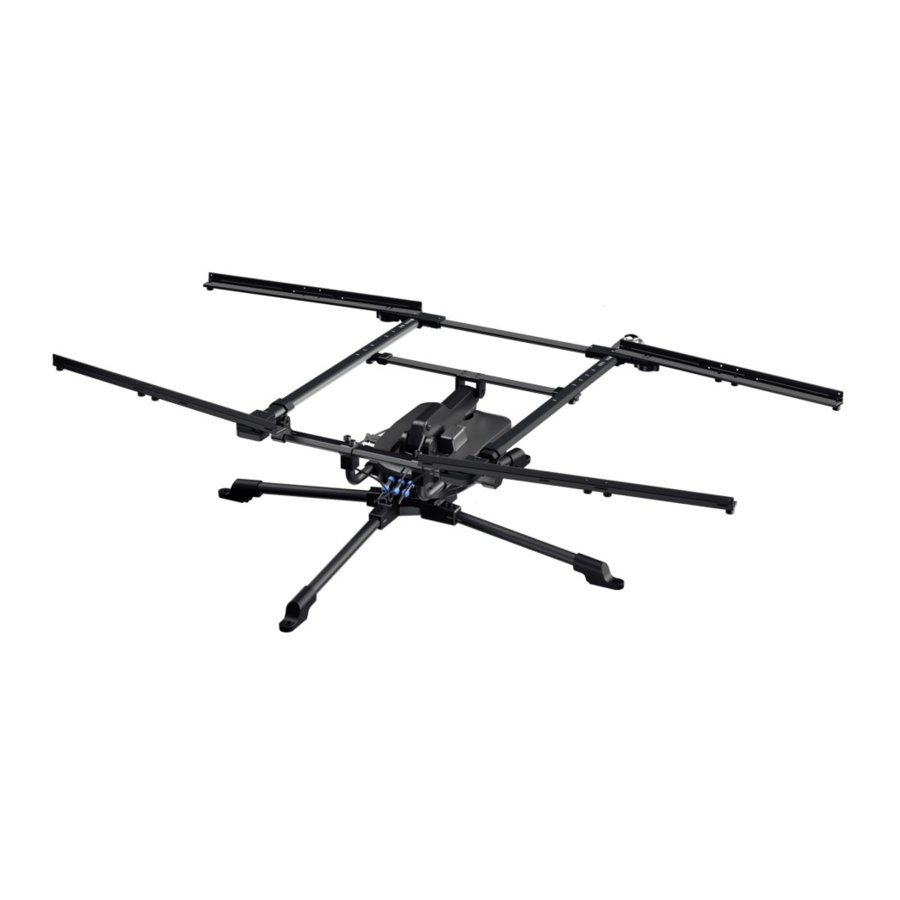

Solar Tracker Installation

Verwendung von faltbaren Solarmodulen

*Wenn Sie faltbare Solarmodule verwenden möchten, fahren Sie bitte mit den Schritten 5 bis 7 fort, um die Installation abzuschließen.

Verwendung von faltbaren Solarmodulen

*Wenn Sie faltbare Solarmodule verwenden möchten, fahren Sie bitte mit den Schritten 5 bis 7 fort, um die Installation abzuschließen.

HINWEIS
Halten Sie den Ein-/Ausschalter gedrückt. Die Kontrollleuchte leuchtet auf. Der Solartracker beginnt sich entsprechend den Lichtverhältnissen zu drehen.

HINWEIS
Der Kabelbaum muss befestigt werden, um ein versehentliches Abreißen während der Rotation zu verhindern.

Verwendung von starren Solarmodulen

*Wenn Sie starre Solarmodule verwenden möchten, fahren Sie bitte mit den Schritten 8 bis 11 fort, um die Klappstangen zu lösen und die Installation abzuschließen.

HINWEIS
Halten Sie den Ein-/Ausschalter gedrückt; Die Kontrollleuchte leuchtet auf. Der Solartracker beginnt sich entsprechend den Lichtverhältnissen zu drehen.

HINWEIS
Der Kabelbaum muss befestigt werden, um ein versehentliches Abreißen während der Rotation zu verhindern.

Demontage

HINWEIS
Bitte falten Sie zuerst A3-LEFT und A3-RIGHT und dann A1-LEFT und A1-RIGHT.

Lösen Sie das Steuermodul vom Basisständer. Klappen Sie die Standbeine der Basis ein.

Transport

Verwendung des Solartrackers

Positionierung des Solartrackers

Der Solartracker kann um 345° rotieren und hat daher einen 15°-toten Winkel. Das bedeutet, wenn Sie sich auf der Nordhalbkugel befinden, sollten Sie die Vorderseite des Solartrackers nach Osten mit einer leichten Neigung nach Norden ausrichten. Wenn Sie sich auf der Südhalbkugel befinden, sollten Sie die Vorderseite des Solartrackers nach Osten mit einer leichten Neigung nach Süden ausrichten.

HINWEIS
Bitte legen Sie den Kompass flach hin, wenn Sie den Solartracker positionieren, oder verwenden Sie den Kompass auf Ihrem Telefon, um die Richtung zu bestimmen.

Ein- und Ausschalten

Schalten Sie den Tracker ein, indem Sie den Ein-/Ausschalter 3 Sekunden lang gedrückt halten. Ein langer Piepton zeigt an, dass er eingeschaltet ist.

Schalten Sie den Tracker aus, indem Sie den Ein-/Ausschalter 3 Sekunden lang gedrückt halten. Ein langer Piepton zeigt an, dass er ausgeschaltet ist. Der Ständer dreht sich in seine Ausgangsposition zurück und schaltet sich dann automatisch ab.

HINWEIS
Bitte beachten Sie, dass der Solartracker nicht ausgeschaltet wird, wenn das Solarmodul noch angeschlossen ist und Solarstrom empfängt.

Not-Aus-Taste

Die Not-Aus-Taste ist der rote Knopf, der sich oben auf dem Steuermodul befindet. Wenn Sie ihn drücken, stoppt der Motor sofort und Sie hören einen Piepton.

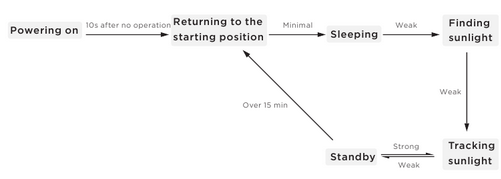

Betriebsmodi

1. Moduswechsel

   Lichtintensität
   Minimal: 0 bis 25000 Lux
   Schwach: 25000 bis 50000 Lux
   Stark: 50000 bis 80000 Lux
   Sehr stark: ≥80000 Lux
2. Akustische Anzeige
   Einschalten: Pieptöne (schneller werdend) für 10 Sekunden
   Rückkehr zur Ausgangsposition: Piept einmal pro Sekunde
   Schlafmodus: Leise
   Suchen nach Licht: Piept einmal pro Sekunde
   Standby: Leise
   Schwaches Licht: Leise
   Starkes Licht: Leise
   Manuell: Piept einmal pro Sekunde
   Herunterfahren: Langer Piepton, dann piept einmal pro Sekunde
   Not-Aus: Piept fünfmal pro Sekunde

Spezifikationen

*Der eingebaute Akku kann über Solarstrom aufgeladen werden. Wenn der Solartracker längere Zeit nicht verwendet wird, können Sie das Gerät über den USB-C-Anschluss (5 bis 20 V, 1 A) auf der Rückseite des Steuermoduls aufladen.

Vorsichtsmaßnahmen

• Lassen Sie den Tracker nicht untertauchen.
• Es wird empfohlen, den Tracker zu lagern, wenn die Windstärke 6 überschreitet.
• Lassen Sie den Tracker bei Windstärken über 8 nicht im Freien.
• Lassen Sie Kinder unter 12 Jahren den Tracker nicht alleine bedienen und informieren Sie sie über die Not-Aus-Taste.
• Platzieren Sie keine anderen schweren Gegenstände als Solarmodule auf dem Tracker.
• Tragen Sie den Tracker nicht, während er in Betrieb ist.

Leuchtanzeigen

Statusanzeige Betrieb

Eingeschaltet: Schnelles Blinken (blinkt 0,1s alle 0,2s)
In Betrieb: Langsames Blinken (blinkt 0,5s alle 1s)
Schlafmodus: Dauerhaft an

HINWEIS
Bitte beachten Sie, dass der Solartracker nicht ausgeschaltet wird, wenn das Solarmodul noch angeschlossen ist und Solarstrom empfängt. Die Leuchtanzeige bleibt kurz blinkend (blinkt 1s alle 0,1s).

Akkuladeanzeige

HINWEIS
Status der Leuchtanzeige:
Aus
Blinkt
An

Wartung

Wenn der Solartracker längere Zeit nicht verwendet wurde, laden Sie den Akku alle 3 Monate auf 30-50 % auf. Sie können den Akkustand über die Akkustandsanzeige oder in der App überprüfen.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
