Logitech RALLY - Einrichtungsanleitung
WAS IST WAS
TISCH-HUB
- Stromversorgung
- Mikrofon-Pod
- Zukünftige Erweiterung
- Verbindung zum Display-Hub
- HDMI 1 Eingang
- HDMI 2 Eingang
- USB für Besprechungsraum-Computer
- Zukünftige Erweiterung
- Sicherheitsschlitz
- Betriebs-LED
DISPLAY-HUB
- Lautsprecher
- Stromversorgung
- Verbindung zum Tisch-Hub
- HDMI 1 Ausgang
- HDMI 2 Ausgang
- USB für Besprechungsraum-Computer
- Kamera
- Sicherheitsschlitz
- Kopplung der Fernbedienung
- Betriebs-LED

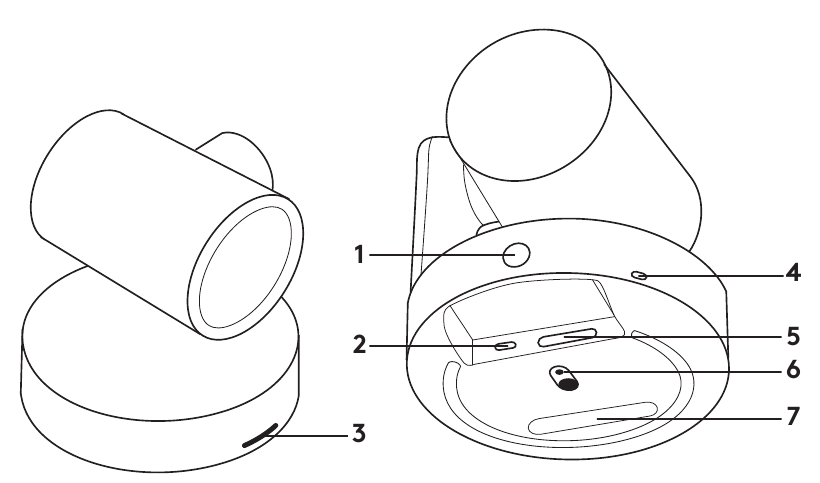

KAMERA
- Kopplungstaste der Fernbedienung
- USB
- Status-LED
- Sicherheitsschlitz
- MIPI
- Stativgewinde
- Erweiterungssteckplatz
FERNBEDIENUNG
- Bluetooth-Kopplung
- Anruf annehmen
- Anruf beenden
- Mikrofon stummschalten
- Hinein-/Herauszoomen
- Lautstärke lauter/leiser
- Startseite
- Kamera schwenken/neigen
- Kameravoreinstellungen
Nach Abschluss der Installation kann das System durch Ausführen der Diagnoseanwendung überprüft werden, die unter Logitech.com/support/Rally verfügbar ist.
RALLY ALS STANDARDGERÄT FESTLEGEN
Stellen Sie sicher, dass RALLY in Ihren Videokonferenzanwendungen als Kamera, Lautsprecher und Mikrofon ausgewählt ist. Für weitere Anweisungen dazu lesen Sie bitte die Dokumentation der jeweiligen Anwendung.
EINEN VIDEOANRUF STARTEN
Nach der Installation von RALLY und der Sicherstellung, dass es in Ihrer Videokonferenzanwendung als Standardgerät eingestellt ist, starten Sie die Anwendung einfach wie gewohnt und genießen Sie die Vorteile einer verbesserten Audio- und Videoqualität.
RALLY MIT EINEM BLUETOOTH-GERÄT KOPPELN
Sie können RALLY für Audioanrufe verwenden, wenn es mit einem Bluetooth-Gerät gekoppelt ist. Um Ihr Bluetooth-Gerät mit RALLY zu koppeln, befolgen Sie diese einfachen Schritte:
- Halten Sie die Bluetooth-Taste auf der Fernbedienung gedrückt, bis Sie ein blaues Blinklicht an der Kamera und den Mikrofonen sehen.
- Versetzen Sie Ihr Mobilgerät in den Bluetooth-Kopplungsmodus und wählen Sie "Logitech Rally" (Logitech Rally) aus.
- Sie können RALLY nun für Audioanrufe verwenden.
EINE FERNBEDIENUNG MIT RALLY KOPPELN
RALLY und die Fernbedienung sind werkseitig gekoppelt. Sie können bis zu 5 Fernbedienungen mit RALLY koppeln, um die Steuerung des Systems in größeren Räumen zu erleichtern. Oder, falls Sie eine Fernbedienung mit der Kamera koppeln müssen, z. B. wenn Sie eine verlorene Fernbedienung ersetzen, gehen Sie wie folgt vor:
- Halten Sie die Taste an der Kamera gedrückt, bis die LED blinkt.
- Halten Sie die Taste am Display-Hub gedrückt, bis die LED blinkt.
- Halten Sie die Bluetooth-Taste auf der Fernbedienung gedrückt, bis die LEDs an der Kamera und am Display-Hub aufhören zu blinken.
- Sollte die Kopplung fehlschlagen, wiederholen Sie den Vorgang ab Schritt 1.
KAMERA-EINSTELLUNGS-ANWENDUNG
Verwenden Sie dieses Programm, um das Schwenken, Neigen, Zoomen, Fokussieren und die Bildqualität (wie Helligkeit und Kontrast) der Kamera von einer Software aus zu steuern, die unter www.logitech.com erhältlich ist.
RALLY ERWEITERN
Es gibt mehrere optionale Zubehörteile, die die Installation erleichtern und die Verwendung von RALLY in größeren Räumen ermöglichen:
- Rally Montagesatz: Montagehalterungen für den Tisch-Hub, Display-Hub, Kamera und Lautsprecher.
- Zusätzliche Mikrofon-Pods: RALLY unterstützt bis zu 7 Mikrofon-Pods und bietet so große Flexibilität bei Raumgröße und -konfiguration.
- Mikrofon-Pod-Hub: Wird verwendet, um das Mikrofon-Routing zu verzweigen und den größten Teil der Mikrofon-Pod-Verkabelung unter dem Tisch zu verlegen. Der Mikrofon-Pod-Hub verfügt über 3 Buchsen, die mit einer Kombination aus Mikrofon-Pods oder anderen Mikrofon-Pod-Hubs verbunden werden können.
- TV-Halterung: Funktioniert mit einer der Montagehalterungen für Kamera oder Lautsprecher. Die TV-Halterung kann paarweise verwendet werden, um Kamera und Lautsprecher oberhalb und unterhalb des Fernsehers zu montieren.
FÜR WEITERE INFORMATIONEN
Zusätzliche Informationen zu RALLY finden Sie unter anderem hier:
- FAQs
- Software zur Aktivierung von Funktionen in verschiedenen Anwendungen
- Informationen zur Bestellung von Ersatzteilen und mehr unter www.logitech.com/support/Rally
