Creality Sonic Pad Handbuch

Produktbeschreibung

Wenn das Creality Sonic Pad über ein USB-Kabel mit dem FDM-Drucker verbunden wird, wird es zum Kernsystem des Druckers.

Hardwarespezifikationen

Packliste

1. Creality Sonic Pad x1
2. 12V Netzteil (inklusive Adapter) x1
3. G-Sensor Datenkabel x1
4. G-Sensor x1
5. USB-Kabel x1
6. USB-Stick x1
7. MicroUSB auf MiniUSB Anschluss x1
8. MicroUSB auf Type-C Anschluss x1
9. Anleitung x1
10. Schraubenpaket x1
    M3*8 selbstschneidende Schraube X2
    M3*8 Maschinenschraube X2
    M3*6 Maschinenschraube X2

Beschreibung der Schnittstellen und Tasten

Vorsichtsmaßnahmen bei der Bedienung

1. Bitte verwenden Sie das Produkt streng nach dieser Anleitung, um Personen- und Sachschäden zu vermeiden.
2. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen oder brennbaren oder explosiven Gegenständen. Wir empfehlen, es in einer gut belüfteten, staubarmen Umgebung zu platzieren.
3. Bitte verwenden Sie das mit dem Gerät gelieferte Netzteil, um Schäden am Gerät zu vermeiden.
4. Stellen Sie dieses Produkt nicht in einer vibrierenden oder instabilen Umgebung auf.
5. Bitte schalten Sie das Produkt zur regelmäßigen Reinigung aus.
6. Benutzer sollten die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen das Gerät aufgestellt (verwendet) wird, einhalten, die Berufsethik beachten, auf Sicherheitsauflagen achten und die Verwendung unserer Produkte oder Geräte für illegale Zwecke streng verbieten. Creality übernimmt unter keinen Umständen die rechtliche Haftung für Zuwiderhandlungen.

Erste Verwendung

1. Geräteverbindung
   1. Verbinden Sie das Creality Sonic Pad über das Netzteil mit der AC110V/220V Stromversorgung.

   2. Verbinden Sie den USB1-Anschluss des Creality Sonic Pad über ein USB-Kabel mit Ihrem Drucker (verwenden Sie bei Bedarf den richtigen Adapter). (Der erste Drucker muss an den USB1-Anschluss des Sonic Pad angeschlossen werden, andernfalls wird keine Verbindung hergestellt).

2. Starteinstellungen
   Nachdem die Verbindung hergestellt wurde, drücken Sie den Netzschalter des Creality Sonic Pad, um den Startvorgang einzuleiten (folgen Sie der Reihenfolge der Anleitung zur Konfiguration des Produkts).
   1. Startbildschirm

   2. Sprache auswählen

   3. Region auswählen

      1. Netzwerkeinstellungen (optional)

      2. Netzwerk hinzufügen (optional)

      3. Die Netzwerkverbindung ist hergestellt (optional)

   4. Datenschutzeinstellungen, klicken Sie nach dem Lesen auf "Next" (Weiter) und stimmen Sie durch Ankreuzen des Kästchens zu.

   5. Gerät umbenennen

   6. Drucker-Firmware flashen (Upgrade über SD/TF-Karte)
      1. Druckermodell auswählen (Benutzer müssen den Drucker öffnen, um das Mainboard-Chipmodell zu überprüfen).

      2. Am Beispiel des Modells Ender-3 S1: Nach der Auswahl des Modells gelangen Sie auf die Flash-Anleitungsseite. Bitte bereiten Sie einen Kartenleser und eine Speicherkarte für das Flashen des Druckers vor.

      3. Schreiben Sie die Firmware auf die SD/TF-Karte, stecken Sie dann die SD/TF-Karte in den Drucker und klicken Sie auf "Next step" (Nächster Schritt).

      4. Nach dem Einschalten des Druckers verbindet sich das Creality Sonic Pad automatisch mit dem Drucker. (Die Firmware auf der SD/TF-Karte wird nach dem Einschalten des Druckers automatisch geflasht).

      5. Nachdem die Drucker-Firmware geflasht wurde, klicken Sie auf "Restart" (Neustart).

   7. Drucker-Firmware flashen (Upgrade über USB-Kabel)
      1. Wählen Sie den Drucker aus (Mainboards mit Chips wie atmega 2560 können nicht über SD/TF-Karte aktualisiert werden)

      2. Nehmen Sie den CR10 V3 als Beispiel. Nach Auswahl des Modells gelangen Sie auf die Flash-Anleitungsseite. Bitte verbinden Sie den Drucker mit einem USB-Kabel mit dem Bildschirmterminal.

      3. Nachdem Sie auf "Next step" (Nächster Schritt) geklickt haben, beginnt das Creality Sonic Pad, die Firmware auf den Drucker zu flashen und wartet, bis der Flash-Vorgang abgeschlossen ist.

   8. Drucker-Firmware flashen (BootLoader aktualisieren)
      Bitte beachten Sie, dass wenn der Drucker mit einem atmega1284p-Chip die Firmware nicht erfolgreich flashen kann, Sie zuerst den BootLoader des Mainboards aktualisieren und dann die Firmware flashen müssen. Für das BootLoader-Update-Tutorial überprüfen Sie bitte die offizielle Website.
      https://www.creality.com/pages/download ➜ Ecosystem


3. Funktions-Selbsttest
   Nachdem die Drucker-Firmware geflasht wurde, startet das Creality Sonic Pad den Drucker automatisch neu. Nach dem Neustart wird der Funktions-Selbsttest gestartet. Befolgen Sie die Anweisungen auf dem Bildschirm. Nachdem der Selbsttest abgeschlossen ist, klicken Sie auf "Start your experience" (Starten Sie Ihr Erlebnis), der Bildschirm speichert die relevanten Benutzerkonfigurationen, und das System wird neu geladen. Nach dem Aufrufen der "Home" (Startseite) können Sie dieses Produkt verwenden.

Täglicher Gebrauch

1. Drucken
   1. Rufen Sie die Startseite auf und klicken Sie auf "Print" (Drucken).

   2. Wählen Sie die lokal oder auf dem USB-Laufwerk gespeicherte Gcode-Datei aus, klicken Sie auf das , um die Datei zu drucken.

   3. Rufen Sie die Druckoberfläche auf; der Drucker beginnt zu drucken, und der Bildschirm zeigt Druckinformationen wie die geschätzte Zeit an.

   4. Parameter können während des Druckvorgangs angepasst werden, die spezifischen Parameter sind in der Abbildung dargestellt.

      Hinweis: Die Parametereinstellung kann erst vorgenommen werden, nachdem der Drucker mit dem Drucken begonnen hat, und kann während des Vorbereitungsprozesses (z. B. Heizen) nicht angepasst werden.

   5. Klicken Sie, um die Bewegungsparameter-Schnittstelle aufzurufen; Sie können die Obergrenze der Bewegungsparameter anpassen (tatsächliche Geschwindigkeit entnehmen Sie bitte den Slice-Parametereinstellungen).


   6. Während des Druckvorgangs können Sie „Pause“ (Anhalten) / „Stop“ (Beenden) des Druckvorgangs wählen. Nach einer Pause kann der Vorgang fortgesetzt werden, aber wenn Sie den Druck beenden, verlassen Sie die Druckoberfläche und kehren zur Startseite zurück.

   7. Wenn Sie den Druckvorgang beenden müssen, können Sie auf klicken.


   8. Das Creality Sonic Pad springt nach „Emergency Stop“ (Not-Aus) zur folgenden Oberfläche; Sie müssen manuell auf „Restart“ (Neustart) klicken, um die Verbindung wiederherzustellen.



2. Verwaltung von Slicing-Dateien
   1. Rufen Sie die Gcode-Auswahlseite auf und führen Sie die folgenden Vorgänge aus.
      1. Verwalten Sie Gcode-Dateien. USB-Laufwerke und lokale Dateien können untereinander kopiert werden (Hin- und Herkopieren). Dateien können auch von hier aus gelöscht werden.
      2. Die Sortierart der Datei.
      3. Im Modell-Vorschau-Bereich können Sie die Details der Slicing-Datei anzeigen.
      4. Klicken Sie auf , um die Gcode-Datei zu drucken.


3. Assistentenfunktion

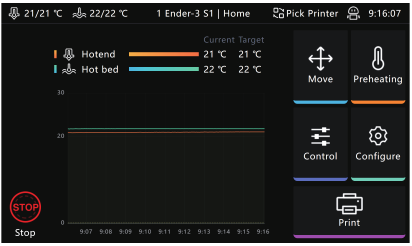

   1. Klicken Sie auf das Symbol oben auf der Seite, um die Assistenten-Oberfläche aufzurufen.

   2. In der Assistenten-Oberfläche können Sie FAQs anzeigen und Systemprotokolle exportieren.


Mehrere Drucker verbinden

1. Fügen Sie den ersten 3D-Drucker hinzu (muss an den USB-1-Anschluss des Sonic Pad angeschlossen sein), klicken Sie oben auf der Seite auf „Pick Printer“ (Drucker auswählen).

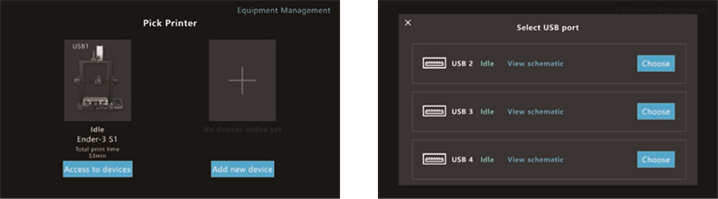

2. Fügen Sie einen neuen Drucker hinzu und wählen Sie den entsprechenden USB-Anschluss (es können bis zu 4 Drucker angeschlossen werden).


3. Nehmen Sie CR-6 SE als Beispiel: Folgen Sie nach Auswahl des Modells dem Verbindungsprozess, um einen neuen Drucker hinzuzufügen.


4. Nach erfolgreicher Verbindung klicken Sie auf der „Pick Printer“ (Drucker auswählen)-Oberfläche auf „Access to devices“ (Auf Geräte zugreifen), um den entsprechenden Drucker zu steuern.


5. Klicken Sie auf der „Pick Printer“ (Drucker auswählen)-Oberfläche auf „Equipment Management“ (Geräteverwaltung), um die Geräteverwaltungsoberfläche aufzurufen, und klicken Sie auf das Symbol , um den Druckernamen zu bearbeiten und den Drucker zu löschen.


System-Upgrade

1. Online-Upgrade
   1. Gehen Sie auf der Startseite zu „Configure“ (Konfigurieren) > „Other Settings“ (Weitere Einstellungen), um nach einer neuen Version zu suchen.

   2. Klicken Sie auf „System Upgrade“ (System-Upgrade) und folgen Sie den Anweisungen auf dem Bildschirm. Nach Abschluss des Upgrades wird das System automatisch neu gestartet.


2. USB-Laufwerk-Upgrade
   1. Besuchen Sie https://www.creality.com/pages/download Ecosystem, um die entsprechende Upgrade-Datei herunterzuladen. Entpacken Sie sie und kopieren Sie sie in das Stammverzeichnis des USB-Laufwerks. Nach dem Einlegen in das Gerät wird automatisch eine Upgrade-Aufforderung angezeigt. Folgen Sie den Anweisungen, um das Upgrade durchzuführen.

Erweiterte Optionen

1. Makros anzeigen
   Klicken Sie auf die Schaltfläche, um die Makrofunktionen anzuzeigen/auszublenden. (linke Seitenleiste und in der Steuerungsoberfläche).


2. Konsole
   Klicken Sie auf die Schaltfläche, um die Konsole anzuzeigen/auszublenden.


3. HOTEND PID-Kalibrierung
   Klicken Sie, um die Kalibrierungsseite aufzurufen, stellen Sie die Hotend-Kalibriertemperatur ein, klicken Sie, um die Kalibrierung zu starten, und bestätigen Sie die Durchführung der Kalibrierung gemäß den Anweisungen. Das System speichert dann automatisch.


4. HEIZBETT PID-Kalibrierung
   Klicken Sie, um die Kalibrierungsseite aufzurufen, stellen Sie nach dem Einstellen der Kalibriertemperatur des Heizbetts die Kalibrierung ein, klicken Sie, um die Kalibrierung zu starten, und bestätigen Sie die Durchführung der Kalibrierung gemäß den Anweisungen. Das System speichert dann automatisch.


5. Resonanzen messen
   Passen Sie die Extrusionsparameter und die obere Temperaturgrenze gemäß der Druckerkonfiguration an. Gehen Sie zu "Other settings" (Weitere Einstellungen), "Advanced options" (Erweiterte Optionen) und klicken Sie auf "Measuring resonances" (Resonanzen messen).


   1. Ähnlich wie bei Ender-3 S1 Heizbett auf der Y-Achse
      1. Rufen Sie die Seite zur Vibrationskompensation auf, wählen Sie den aktuellen Maschinentyp und klicken Sie auf "Next step" (Nächster Schritt).

      2. Nachdem der Sensor wie abgebildet angeschlossen und installiert wurde, klicken Sie auf "Next step" (Nächster Schritt).

      3. Wenn der Sensorstatus "OK" ist, klicken Sie auf "Start test" (Test starten).

      4. Nachdem der Drucker auf Null zurückgesetzt wurde, beginnt die Vibrationskompensationserkennung der X-Achse.

      5. Nachdem die Vibrationskompensationserkennung der X-Achse abgeschlossen ist, klicken Sie auf "Next step" (Nächster Schritt).


      6. Installieren Sie den Sensor wie abgebildet auf der Y-Achse und klicken Sie auf "Next step" (Nächster Schritt).

      7. Warten Sie, bis die Vibrationskompensationserkennung der Y-Achse abgeschlossen ist.

      8. Die Sensorhalterung kann entfernt werden, nachdem der Vibrationskompensationstest der Y-Achse abgeschlossen ist.

      9. Nach Abschluss des Vibrationskompensationstests entfernen Sie bitte den Sensor und trennen Sie das Kabel (die Daten wurden gespeichert).


   2. Ähnlich wie bei Ender-5 Plus Heizbett nicht auf der Y-Achse
      1. Rufen Sie die Seite zur Vibrationskompensation auf, wählen Sie den aktuellen Maschinentyp und klicken Sie auf "Next step" (Nächster Schritt).


      2. Nachdem der Sensor wie abgebildet angeschlossen und installiert wurde, klicken Sie auf "Next step" (Nächster Schritt).


      3. Wenn der Sensorstatus "OK" ist, klicken Sie auf "Start test" (Test starten).


      4. Nachdem der Drucker auf Null zurückgesetzt wurde, beginnt die Vibrationskompensationserkennung der X-Achse.


      5. Nach Abschluss des Vibrationskompensationstests entfernen Sie bitte den Sensor und trennen Sie das Kabel (die Daten wurden gespeichert).


6. Automatische Erkennung
   Die Selbsttestelemente können frei ausgewählt werden. Nach der Auswahl klicken Sie, um die Erkennung zu starten, und folgen Sie den Anweisungen, um die Erkennung abzuschließen. Nach Abschluss müssen Sie die Konfiguration speichern.


7. Bildschirm spiegeln
   Klicken Sie auf "OK" und der Bildschirm dreht sich um 180°.


8. Serielle Hardware-Port-ID abrufen
   Klicken Sie auf "Get" (Abrufen), um die serielle Port-ID des Motherboards abzurufen, die zum Anpassen der Parametereinstellungen des Druckermodells verwendet wird.


9. Extrusionskonfigurationen
   Passen Sie die Extrusionsparameter und die obere Temperaturgrenze gemäß der Druckerkonfiguration an.


Zeitraffervideo

1. Schalten Sie das Creality Sonic Pad aus, bevor Sie die Kamera an die USB-Schnittstelle anschließen. Schalten Sie es dann ein, rufen Sie die Seite "Configure" (Konfigurieren) auf und klicken Sie auf die Kamera.


2. Gehen Sie zur Seite "Camera" (Kamera), klicken Sie auf das Kamerasymbol und aktivieren Sie "Connect camera" (Kamera verbinden); Klicken Sie auf das Logo in der unteren rechten Ecke dieser Seite, um die Einstellungsseite aufzurufen.

3. Klicken Sie auf "Connect automatically after activation" (Automatisch nach Aktivierung verbinden), die Kamera wird eingeschaltet, wenn das Creality Sonic Pad eingeschaltet wird. Klicken Sie, um das Zeitraffervideo zu aktivieren, und die Kamera nimmt das gedruckte Modell gemäß der eingestellten Anzahl von Schichten und Rendering-Methoden auf.

4. In der Option "associated printer" (Zugehöriger Drucker) können Sie den USB-Port wechseln und Fotos entsprechend dem zugehörigen Drucker aufnehmen.

5. Nach Abschluss der Aufnahme wird automatisch eine Zeitraffervideodatei generiert. Klicken Sie auf das Symbol in der unteren rechten Ecke, um es anzuzeigen.


6. Rufen Sie den Dateiverwaltungsmodus auf, Sie können Videos abspielen, exportieren und löschen.


Slicing-Software zeigt Vorschauen und Miniaturansichten an

1. Ultimaker Cura 5.1.0
   1. Fügen Sie Miniaturansichten in Ultimaker Cura 5.1.0 hinzu, wählen Sie "Extensions" (Erweiterungen) - "Post Processing" (Nachbearbeitung) - "Modify G-code" (G-Code ändern).


   2. Wählen Sie nach dem Aufruf das im Bild gezeigte Nachbearbeitungsskript (''Add a script'' (Skript hinzufügen) - ''Create Thumbnail'' (Miniaturansicht erstellen)), und ein roter Punkt erscheint im Post-Script-Eingabefeld neben der Slice-Schaltfläche.



   3. Nachdem das Slicing abgeschlossen ist, exportieren Sie es im ufp-Format und laden Sie es über einen USB-Stick oder das WEB-Terminal hoch. Der Sonic Screen erstellt automatisch eine geslicte G-Code-Datei mit einem Vorschaubild.


2. PrusaSlicer 2.4.2
   1. Miniaturansichten und Vorschauen wurden in PrusaSlicer 2.4.2 hinzugefügt. Im "Expert" (Experten)-Modus können Sie benutzerdefinierte Miniaturansichten und Vorschauen unter "Printer Settings" (Druckereinstellungen) - ''Firmware'' (Firmware) - "G-code thumbnails" (G-Code-Miniaturansichten) hinzufügen.


3. SuperSlicer 2.3.5
   1. Miniaturansichten und Vorschauen wurden in SuperSlicer 2.3.57 hinzugefügt. Im Expertenmodus können Sie benutzerdefinierte Miniaturansichten und Vorschauen unter "Printer Settings" (Druckereinstellungen) - "Thumbnails" (Miniaturansichten) - ''Size for gcode'' (Größe für G-Code) hinzufügen.


   2. Fügen Sie Miniaturansichten und Vorschaubilder in Creality Print hinzu, wählen Sie "Tool" (Werkzeug) - "Manage Printer" (Drucker verwalten), um die Druckerverwaltungsoberfläche aufzurufen.

   3. Aktivieren Sie in der Druckerverwaltungsoberfläche "Generate preview" (Vorschau generieren) und wählen Sie die Vorschaubildgröße, um ein Vorschaubild einer benutzerdefinierten Größe hinzuzufügen.


Anpassung anderer Modelle

1. Prozess der benutzerdefinierten Druckerkonfiguration
   1. Konfigurieren Sie die Drucker-Firmware mit dem Drucker-Firmware-Tool im Creality Sonic Pad.

   2. Konfigurieren Sie die Datei printer.cfg. Bitte beachten Sie das Konfigurations-Tutorial auf der offiziellen Website https://www.creality.com/pages/download ➜ Ecosystem (Ökosystem)

   3. Benutzerdefinierte Modelle auf dem Creality Sonic Pad konfigurieren.
2. Zugang zu den Drucker-Firmware-Tools.
   1. Wenn ein Drucker verbunden ist.
      Gehen Sie zu Configure (Konfigurieren)---Other Settings (Weitere Einstellungen)---Printer Firmware Tools (Drucker-Firmware-Tools).


   2. Wenn kein Drucker verbunden ist.
      1. Wählen Sie auf der Modellauswahl-Oberfläche die anderen Modelle aus.


      2. Motherboard-Firmware-Kompilierung.


3. Firmware konfigurieren.
   1. Bitte wählen Sie die Optionen gemäß den Motherboard-Parametern aus und klicken Sie dann auf Generate (Generieren).


   2. Exportieren Sie die Firmware nach der Generierung.


   3. Befolgen Sie die Anweisungen, um die Firmware auf ein USB-Laufwerk zu exportieren oder die Drucker-Firmware über ein USB-Kabel zu aktualisieren.


4. Benutzerdefinierte Modelle konfigurieren.
   1. Stecken Sie das USB-Laufwerk in das Creality Sonic Pad und klicken Sie auf Next step (Nächster Schritt).(Bitte aktualisieren Sie zuerst die Drucker-Firmware und konfigurieren Sie die Datei printer.cfg, und verbinden Sie den Drucker über ein USB-Kabel mit dem Creality Sonic Pad)


   2. Nachdem die Datei printer.cfg erkannt wurde, klicken Sie auf Loaded (Geladen).


   3. Nach dem erfolgreichen Laden wird ein Drucker-Selbsttest durchgeführt.


   4. Nachdem Sie den Selbsttestprozess gestartet haben, folgen Sie bitte den Anweisungen auf dem Bildschirm. Nach Abschluss des Selbsttests wird das System neu gestartet. Nach dem Neustart können Sie die Startseite aufrufen und mit der Nutzung beginnen.



Die Nutzung des WEB-Bedienungsterminals

1. Die IP-Adresse des Creality Sonic Pad erhalten
   Geben Sie "Configure (Konfigurieren) - Network Settings (Netzwerkeinstellungen) - Wireless Network/Wired Network (Drahtloses Netzwerk/Kabelgebundenes Netzwerk)" ein, um die aktuelle LAN-IP-Adresse des Creality Sonic Pad zu erhalten.


2. Die Seriennummer (DN-Nummer) des Creality Sonic Pad Bildschirms erhalten.


3. Fluidd LAN Hintergrund-Login.
   Stellen Sie sicher, dass sich der PC und das Creality Sonic Pad im selben lokalen Netzwerk befinden. Geben Sie die erhaltene IP-Adresse des Creality Sonic Pad in den Browser ein oder den lokalen Netzwerknamen spad-DN.local (DN sind die ersten vier Ziffern der Bildschirmseriennummer). (Beispiel: http://172.23.214.236 oder http://spad-8888.local)


4. Mainsail LAN Hintergrund-Login
   Stellen Sie sicher, dass sich der PC und das Creality Sonic Pad im selben lokalen Netzwerk befinden. Fügen Sie :8819 nach der erhaltenen IP-Adresse hinzu und geben Sie diese in den Browser ein.
   (Beispiel: http://172.23.214.236:8819).


SSH-Konto

Konto: creality
Passwort: creality
SSH-Befehlsformat: ssh reality@172.23.209.153 (Dies ist ein Beispiel; bitte entnehmen Sie die IP-Adresse der Anleitung zur Nutzung des WEB-Bedienungsterminals)

FAQ

Bitte besuchen Sie die offizielle Website für weitere Lösungen zu häufigen Problemen: https://www.creality.com/pages/faq?spm=..page_1934481.header_1.1 Ecosystem

Fehler beim Online-Upgrade

1. Überprüfen Sie, ob das Netzwerk normal funktioniert, da das Upgrade-Paket nur bei normaler Netzwerkverbindung heruntergeladen werden kann;
2. Wenn bei normalem Netzwerk die Meldung "download failed" (Download fehlgeschlagen) angezeigt wird, überprüfen Sie bitte, ob der Speicher des Creality Sonic Pad mehr als 500 MB beträgt. Wenn der Speicherplatz nicht ausreicht, versuchen Sie bitte, einige der Slice-Dateien oder Zeitraffer-Videodateien zu löschen, um sicherzustellen, dass mehr als 500 MB verfügbarer Speicherplatz vorhanden sind, bevor Sie das Upgrade erneut versuchen.
3. Wenn bei normalem Netzwerk und ausreichend verfügbarem Speicherplatz weiterhin die Meldung "upgrade failed" (Upgrade fehlgeschlagen) angezeigt wird, wenden Sie sich bitte an den Kundendienst.

Druck während des Vorgangs abgebrochen

1. Überprüfen Sie, ob der Drucker ordnungsgemäß mit dem Creality Sonic Pad verbunden ist.
2. Überprüfen Sie, ob die Stromversorgung des Creality Sonic Pad und des Druckers normal ist.

Zeitrafferaufnahme nicht erfolgreich

1. Rufen Sie Konfiguration-Kamera auf, um zu prüfen, ob ein Echtzeitbild vorhanden ist; falls nicht, sollte es zuerst aktiviert werden;
2. Bestätigen Sie, dass es sich bei der Kamera um eine handelsübliche USB-Kamera handelt und dass der Echtzeitbildschirm eingeschaltet wurde;
3. Rufen Sie Konfigurieren - Lokale Informationen auf, um zu überprüfen, ob der verfügbare Speicherplatz nicht ausreicht;
4. Überprüfen Sie, ob die Zeitraffer-Videoaufzeichnung aktiviert und die Frequenz des Zeitraffer-Videos korrekt eingestellt ist. (Die Frequenz sollte kleiner sein als die Anzahl der Schichtebenen)

Wo sollte der Vibrationssensor platziert werden, wenn die Resonanzkompensation automatisch erkannt wird? Gibt es Anforderungen an die Ausrichtung?

Der Vibrationssensor sollte am Hotend installiert werden. Sie können die Halterung mit der von Creality bereitgestellten Modelldatei drucken und den Sensor dann ohne Ausrichtungsanforderung mit Schrauben an der Halterung befestigen.

Gedrucktes Modell mit schlechter Kantenqualität. Was sind die geeigneten Beschleunigungs- und Geschwindigkeitseinstellungen beim Slicen?

Sie können sich an den von Creality bereitgestellten Vorschlägen für Konfigurationsparameter der Slicing-Software orientieren. Die standardmäßig unterstützten Drucker (Ender-3 V2 / Ender-3 S1 / Ender-3 S1 Pro) können die entsprechenden Parameterkonfigurationsdateien direkt in die Slicing-Software importieren.

Wie konfiguriert man die Datei, um mit der Filament-Auslauferkennungsfunktion kompatibel zu sein?

in Konfigurationsdatei hinzufügen
[filament_switch_sensor filament_sensor]
pause_on_runout: true
switch_pin: ^!PC15
Hinweis! switch_pin muss als der Verbindungs-PIN für den Filament-Auslaufsensor bestätigt werden

Verbindung zum Drucker nicht erfolgreich

1. Überprüfen Sie, ob der Drucker eingeschaltet ist;
2. Überprüfen Sie, ob der Drucker mit der richtigen Firmware-Version geflasht ist;
3. Überprüfen Sie, ob die Konfigurationsdatei korrekt übereinstimmt;
4. Überprüfen Sie, ob die USB-Verbindung stabil ist.
5. Überprüfen Sie, ob die aktuelle Version der Creality Sonic Pad Software die neueste Version ist.

Abnormales Lesen des USB-Laufwerks

1. Überprüfen Sie, ob das USB-Laufwerk normal funktioniert; stecken Sie das USB-Laufwerk in den Computer, versuchen Sie, das Dateisystem des USB-Laufwerks zu reparieren oder zu formatieren, oder ersetzen Sie das USB-Laufwerk und versuchen Sie es erneut;
2. Überprüfen Sie, ob die USB-Schnittstelle normal funktioniert, und versuchen Sie eine andere USB-Schnittstelle;
3. Wenn ein Kartenleser verwendet wird, versuchen Sie bitte, den Kartenleser (oder die Speicherkarte) zu ersetzen, um festzustellen, ob die Funktion normal ist.

Der Druck ist versetzt

1. Überprüfen Sie, ob die Motoren der X- und Y-Achse normal funktionieren und ob der Riemen locker ist;
2. Bestätigen Sie, ob die Druckgeschwindigkeit und Beschleunigung beim Slicen den normalen Bereich des Druckers überschreiten, und passen Sie die Druckgeschwindigkeit und Beschleunigung entsprechend an. (Beachten Sie die von Creality bereitgestellten Slicing-Parameter)

Starkes Stringing beim Drucken

Überprüfen Sie, ob die relevanten Parameter der Slicing-Datei mit dem angeschlossenen Druckermodell übereinstimmen, z. B. ob Rückzug aktiviert ist, Rückzugsabstand, Rückzugsgeschwindigkeit, Druckgeschwindigkeit und andere Parameter. Wenn sie nicht übereinstimmen, müssen Sie die Parameter neu einstellen und erneut slicen.

Keine Verbindung zum WLAN-Netzwerk möglich

1. Versuchen Sie, nach anderen WLANs zu suchen und sich zu verbinden, um zu bestätigen, ob eine normale Verbindung hergestellt werden kann (das aktuelle Gerät unterstützt die WPA2-Verschlüsselungsmethode, aber kein WPA3 und nur das 2,4-GHz-Frequenzband);
2. Überprüfen Sie die Richtigkeit des Passworts und ob der Router normal funktioniert.

Wie überträgt man Zeitraffer-Fotodateien auf den PC?

1. Von fluidd herunterladen: Öffnen Sie die WEB-Seite des Geräts in einem PC-Browser (siehe Bedienungsanleitung) und laden Sie sie unter dem Zeitraffer-Menü herunter;
2. Per USB-Laufwerk herunterladen: Stecken Sie das USB-Laufwerk ein, klicken Sie auf der Videodetailseite (Konfigurieren-Kamera-Zeitraffer-Video) auf die Schaltfläche "Export" (Exportieren), exportieren Sie die Videodatei auf das USB-Laufwerk und kopieren Sie sie dann vom USB-Laufwerk auf den PC.

Die Kamera kann nach dem Anschließen nicht normal verwendet werden?

1. Das Creality Sonic Pad lädt das Kameragerät standardmäßig; wenn die Kamera nach dem Booten angeschlossen wird, wird die Kamera nach Auswahl und Aktivierung als aktiviert angezeigt, warten Sie 2 Minuten, bevor der Bildschirm erscheint (manchmal ist ein Seitenwechsel erforderlich), oder nach dem Einstecken der Kamera erscheint der Bildschirm nach einem Neustart des Creality Sonic Pad;
2. Einige Kameras sind angepasste Kameras, die nicht in YUV- und MJPEG-Formaten ausgegeben werden.
   Versuchen Sie, die Kamera zu ersetzen und erneut zu verwenden;
3. Ziehen Sie die Kamera ab und überprüfen Sie mit einem USB-Stick, ob der USB-Anschluss normal funktioniert. Falls nicht, wenden Sie sich bitte an den Kundendienst.

Wie kompiliert man Firmware und modifiziert Konfigurationsdateien für nicht standardmäßige Drucker?

Bitte beachten Sie den Link zum Drucker-Anpassungsleitfaden.

Was tun, wenn der Ender-3 V2 während des Bootvorgangs oder der One-Touch-Änderung nicht verbunden werden kann?

Das Modell sollte beim Booten oder bei der One-Touch-Änderung entsprechend der tatsächlichen Situation ausgewählt werden. Die Motherboard-Version muss zur Überprüfung demontiert werden, und die entsprechende Beziehung zwischen den vier Auswahlmöglichkeiten des Ender-3 V2 ist:

1. [CR Touch-Logo in der oberen linken Ecke des Modelldiagramms] Ender-3 V2 (V4.3.1 oder V4.2.2)----Entspricht dem Modell mit installiertem CR Touch, die Motherboard-Version ist V4.3.1 oder V4.2.2
2. Ender-3 V2 (V4.3.1 oder V4.2.2) ----Entspricht dem Modell ohne installiertes CR Touch, die Motherboard-Version ist V4.3.1 oder V4.2.2
3. Ender-3 V2 (V4.2.7) ----Entspricht dem Modell ohne installiertes CR Touch, die Motherboard-Version ist V4.2.7
4. [CR Touch-Logo in der oberen linken Ecke des Modelldiagramms] Ender-3 V2 (V4.2.7) ----Entspricht dem Modell mit installiertem CR Touch, die Motherboard-Version ist V4.2.7

Die SD-Karte ist in den Drucker eingelegt, aber die entsprechende Datei kann im Creality Sonic Pad nicht gefunden werden?

Bitte speichern Sie die Datei auf einem USB-Stick und stecken Sie diesen in die USB-Schnittstelle des Creality Sonic Pad, um die entsprechende Datei zu lesen.

Wie wählt man eine Kamera aus?

Wählen Sie selbst eine gängige Kamera aus oder beachten Sie die von Creality bereitgestellte Liste empfohlener Kameras:

1. Logitech 920
2. Logitech C270i
3. HIKVISION DS-E12
4. Blue Enchantress T3300
5. PHILIPS SPL6506BM
6. X-LSWAB M600

Warum kann der Druck nach einem Stromausfall nicht fortgesetzt werden?

Das Creality Sonic Pad unterstützt vorübergehend keine Druckfortsetzungsfunktion.

Wie generiert man Zeitraffer-Fotodateien?

Die Fotodatei wird erst generiert, wenn der Druck des Dateimodells abgeschlossen ist. Die Zeitraffer-Fotodatei kann nicht generiert werden, wenn der Druck gestoppt, ausgeschaltet oder die Kamera abgezogen wird.

Nach dem Pausieren des Drucks, beim Fortsetzen des Drucks, meldet der Bildschirm, dass der Fehler außerhalb des Bereichs liegt?

Öffnen Sie die Druckereinstellungsoption der Slicing-Software und fügen Sie den G90-Befehl vor den anderen Bewegungsbefehlen im initialen Gcode hinzu.
Es wird empfohlen, die Slicing-Software Creality Print zu verwenden, da die erforderlichen Start-Gcode-Anweisungen standardmäßig hinzugefügt wurden.

Wie importiert man benutzerdefinierte Profile?

Verwenden Sie die WebUI, rufen Sie die Option für Konfigurationsdateien auf, klicken Sie auf "Upload user-defined configuration file" (Benutzerdefinierte Konfigurationsdatei hochladen).

Warum erscheint nach Abschluss des Druckvorgangs ein Eingabefeld zum Speichern, nachdem die Z-Achsenhöhe während des Drucks angepasst wurde?

Während des Druckvorgangs ist die Anpassung der Z-Achse nur für den aktuellen Druck wirksam. Wenn während des Druckvorgangs gespeichert wird, wird SAVE_CONFIG ausgelöst, was zu einer Trennung des Druckers und zum Fehlschlagen des Drucks führt. Daher wird das Speichern auf nach dem Druckvorgang angepasst.

Wie exportiert man Protokolle?

1. Auf der Startseite oder Druckseite: USB-Stick einstecken, auf "Configure" (Konfigurieren) -- "Other Settings" (Weitere Einstellungen) -- "Export Log" (Protokoll exportieren) klicken, den Exportort auswählen und auf die Schaltfläche "export" (Exportieren) klicken. Der Standard-Exportort ist das Stammverzeichnis des USB-Sticks.
2. Auf der Seite "Getrennt": USB-Stick einstecken, auf "Settings" (Einstellungen) - "Export Log" (Protokoll exportieren) klicken, den Exportort auswählen und auf die Schaltfläche "export" (Exportieren) klicken. Der Standard-Exportort ist das Stammverzeichnis des USB-Sticks.

FCC-WARNUNG

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.
HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder umstellen.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Das Gerät an eine Steckdose eines anderen Stromkreises anschließen als den, an den der Empfänger angeschlossen ist.
• Den Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe bitten.

Um die Einhaltung der FCC-Richtlinien zur HF-Exposition zu gewährleisten, sollte dieses Gerät mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden: Verwenden Sie nur die mitgelieferte Antenne.

Treten Sie der Facebook-Community bei https://www.facebook.com/groups/sonicpad
+86 755 3396 5666
cs@creality.com

www.creality.com

Referenzen

• 3D-Drucker Slicer-Software & Firmware Download - Creality 3D
• 3D-Drucker Slicer-Software & Firmware Download - Creality 3D
• FAQ – Creality 3D-Drucker
• https://www.facebook.com/groups/sonicpad
• CREALITY – Offizielle Website, führender 3D-Drucker-Anbieter & Hersteller

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Creality Sonic Pad Handbuch herunterladen

Verfügbare Sprachen
