GE SunSmart Digital Timer Installationshandbuch

GEFAHR EINES STROMSCHLAGS

• STROMZUGANG AN SICHERUNGSKASTEN ODER LEISTUNGSSCHALTER VOR DER INSTALLATION ABSCHALTEN
• NICHT IN FEUCHTEN BEREICHEN VERWENDEN
• NUR INNEN VERWENDEN

BRANDGEFAHR

• NICHT ZUR STEUERUNG VON GERÄTEN MIT HEIZELEMENTEN VERWENDEN (KOCHGERÄTE, HEIZGERÄTE, BÜGELEISEN USW.)
• ELEKTRISCHE NENNWERTE NICHT ÜBERSCHREITEN
• NICHT ZUR STEUERUNG VON STECKDOSE(N) VERWENDEN
• NUR KUPFERDRAHT MIT DIESEM GERÄT VERWENDEN
• ALLE ANSCHLÜSSE AUF 1-1,4 N-m (8.85 BIS 12.39 LBF-IN.) ANZIEHEN
• FÜR VERSORGUNGSANSCHLÜSSE 14 AWG ODER GRÖSSEREN DRAHT VERWENDEN, AUSGELEGT FÜR MINDESTENS 75°C.
• FÜR ERDUNGSLEITUNG 12 AWG ODER GRÖSSEREN DRAHT VERWENDEN, AUSGELEGT FÜR MINDESTENS 75°C.

Frontplatte wechseln

Dieses Gerät wird mit einer hellmandelbraunen Frontplatte geliefert. Um die Frontplatte zu wechseln, gehen Sie wie folgt vor:

1. Entfernen Sie vorsichtig die weiße Frontplatte mit einem Flachkopfschraubendreher. Suchen Sie die Schlitze unten links oder rechts an der weißen Frontplatte und hebeln Sie die Frontplatte vorsichtig ab (siehe Abbildung 1). Arbeiten Sie sich um die Frontplatte herum, bis sie abspringt.

2. Suchen Sie die hellmandelbraune Frontplatte in der Verpackung. Setzen Sie die neue Frontplatte in Position und drücken Sie den unteren Teil der Frontplatte vorsichtig, bis sie einrastet.

Einpolige Installation

HINWEIS: Wenn Sie sich bei dieser Installation unsicher sind oder die Kabel in Ihrer Dose nicht der Anleitung entsprechen (nicht alle Schalterdosen haben Neutralleiter), wenden Sie sich an einen qualifizierten, zugelassenen Elektriker.

Installationsanleitung (einpolig)

1. Schalten Sie die Hauptstromversorgung am Leistungsschalter oder Sicherungskasten AUS.
2. Entfernen Sie den vorhandenen Schalter.
3. Verbinden Sie den Timer mit den Kabeln der Wanddose, wie in Abbildung 2 gezeigt.

   1. Verbinden Sie den spannungsführenden LINE-Draht mit dem LINE-Anschluss des Timers.
   2. Verbinden Sie den spannungsführenden LOAD-Draht mit dem LOAD-Anschluss des Timers.
   3. Verbinden Sie den Erdungsdraht mit dem GROUND-Anschluss des Timers.
   4. Verbinden Sie den Neutralleiter mit dem NEUTRAL-Anschluss des Timers. Oft befindet sich der Neutralleiter hinten in der Kabeldose, verbunden mit einer Drahtklemme. Es können mehrere Neutralleiter zusammengebunden sein. Fügen Sie den Neutralleiter des Timers zu den anderen zusammengebundenen Neutralleitern hinzu und stellen Sie sicher, dass die Drahtklemme fest sitzt. Verwenden Sie bei Bedarf den mitgelieferten Überbrückungsdraht.
4. Stellen Sie sicher, dass alle Klemmen mit 8,85 bis 12,39 lbf-in. angezogen sind, und stecken Sie die Kabel in die Wanddose, sodass Platz für den Timer bleibt.
5. Verwenden Sie die Schrauben, um den Timer an der Wanddose zu befestigen, und achten Sie darauf, keine Kabel zu zerdrücken.
6. Installieren Sie Ihre Wandplatte wieder.
7. Schalten Sie die Hauptstromversorgung am Leistungsschalter EIN.
8. Wenn der Timer sich nicht einschaltet, trennen Sie die Stromversorgung am Leistungsschalter oder Sicherungskasten. Vertauschen Sie die LINE- und LOAD-Kabel am Timer. Montieren Sie den Timer und die Wandplatte wieder, und stellen Sie dann die Stromversorgung am Sicherungskasten oder Leistungsschalter wieder her.

Timer auf LAST-Seite 3-Wege-Installationsanleitung

HINWEIS: Wenn Sie sich bei dieser Installation unsicher sind oder die Kabel in Ihrer Dose nicht der Anleitung entsprechen (nicht alle Schalterdosen haben Neutralleiter), wenden Sie sich an einen qualifizierten, zugelassenen Elektriker.

Vorbereiten des Schalters auf der LINE-Seite

1. Trennen Sie die Stromversorgung des Stromkreises, indem Sie den Leistungsschalter ausschalten oder die Sicherung aus dem Sicherungskasten entfernen.
2. Verwenden Sie die LINE-Seite von Abbildung 3 als visuelle Referenz, beschriften und entfernen Sie das LINE-Kabel (1) vom gemeinsamen Anschluss (C) und das Traveler-2-Kabel (7) vom HOT-Anschluss (H).

   Bei einer typischen 3-Wege-Anwendung gibt es zwei 3-Wege-Schalter. Der Schalter auf der "HOT"-Seite hat den gemeinsamen Anschluss an 120VAC angeschlossen. Der Schalter auf der "LOAD"-Seite hat den gemeinsamen Anschluss an die Last angeschlossen, die die Schalter ein- und ausschalten.
3. Verwenden Sie Abbildung 4 als visuelle Referenz und verbinden Sie den Überbrückungsdraht (6) (mitgeliefert), das LINE-Kabel (1) vom gemeinsamen Anschluss (C) und das Traveler-2-Kabel (7) miteinander. Sie sollten drei Kabel haben, die mit einer Drahtklemme verbunden sind.

4. Verbinden Sie das andere Ende des Überbrückungsdrahts (6) wieder mit dem gemeinsamen Anschluss (C) am Schalter. Es ist ratsam, die Kennzeichnung/Farbkodierung der Traveler-1 (5) und Traveler-2 (7) Kabel zu notieren, damit Sie sie später unterscheiden können.
5. Stecken Sie die Kabel vorsichtig in die Dose, sodass Platz für den Schalter bleibt.
6. Installieren Sie den Schalter wieder in der Dose.

Installieren des Timers auf der LOAD-Seite

1. Verwenden Sie die Last-Seite von Abbildung 3 als visuelle Referenz, entfernen Sie den 3-Wege-Schalter auf der Last-Seite und die vier Kabel, wobei Sie das vom gemeinsamen Anschluss entfernte Kabel als LOAD (4) und die Kabel von den HOT-Anschlüssen (H) als Traveler-1 (5) und Traveler-2 (7) kennzeichnen.
2. Verwenden Sie die Timer On LOAD Side von Abbildung 4 als visuelle Referenz für die restlichen Schritte, verbinden Sie das LOAD-Kabel (4) mit dem LOAD-Anschluss des Timers.
3. Verbinden Sie das Traveler-2-Kabel (7) mit dem LINE-Anschluss des Timers.
4. Verbinden Sie das Traveler-1-Kabel (5) mit dem TRAVELER-Anschluss des Timers.
5. Verbinden Sie den weißen Neutralleiter (2) aus der Schalterdose mit dem NEUTRAL-Anschluss des Timers. Weitere Neutralleiter können in der Rückseite der Schalterdose gebündelt sein; es können mehrere Neutralleiter mit einer Drahtklemme zusammengebunden sein. Fügen Sie den Neutralleiter zu den anderen zusammengebundenen Neutralleitern hinzu und stellen Sie sicher, dass die Drahtklemme fest sitzt. Verwenden Sie bei Bedarf den mitgelieferten Überbrückungsdraht.
6. Verbinden Sie den grünen Erdungsdraht (3) in der Schalterdose mit dem GROUND-Anschluss des Timers.
7. Stecken Sie die Kabel vorsichtig in die Schalterdose, sodass Platz für den Timer bleibt.
8. Verwenden Sie die mitgelieferten Schrauben, um den Timer zu installieren, und achten Sie darauf, die Kabel nicht zu zerdrücken oder einzuklemmen.
9. Stellen Sie die Stromversorgung am Leistungsschalter oder Sicherungskasten wieder her.
10. Überprüfen Sie, ob die LAST EIN-/AUSgeschaltet wird, wenn Sie den Timer manuell EIN- und AUSschalten. Führen Sie diesen Test mit dem Fernschalter in beiden Positionen durch. Sie sollten das Timer-Relais EIN-/AUSklicken hören. Wenn Sie das Relais klicken hören, die LAST jedoch nicht ordnungsgemäß EIN-/AUSgeschaltet wird, überprüfen Sie Ihre Verkabelung.
11. Wenn die Last nicht ordnungsgemäß funktioniert, trennen Sie die Stromversorgung am Leistungsschalter oder Sicherungskasten. Vertauschen Sie dann das Traveler-2 (Line)-Kabel (7) und das Traveler-1-Kabel (5) am Timer.

Zeitschaltuhr auf der LINE-Seite 3-Wege-Installationsanleitung

HINWEIS: Wenn Sie sich bei dieser Installation unsicher oder unklar sind oder wenn die Kabel in Ihrer Dose nicht der Anleitung entsprechen (nicht alle Schalterdosen haben Neutralleiter), wenden Sie sich an einen qualifizierten, zugelassenen Elektriker.

Vorbereitung des Schalters auf der LOAD-Seite

1. Trennen Sie die Stromversorgung des Stromkreises, indem Sie den Schutzschalter ausschalten oder die Sicherung aus dem Sicherungskasten entfernen.
2. Verwenden Sie den Schalter auf der LOAD-Seite von Abbildung 5 als visuelle Referenz, beschriften und entfernen Sie den LOAD-Leiter (4) vom gemeinsamen Anschluss (C) und den Traveler-2-Leiter (7) vom HOT-Anschluss (H).

   Bei einer typischen 3-Wege-Anwendung gibt es zwei 3-Wege-Schalter. Der Schalter auf der "HOT"-Seite hat den gemeinsamen Anschluss an 120VAC gebunden. Der Schalter auf der "LOAD"-Seite hat den gemeinsamen Anschluss an die Last gebunden, die die Schalter ein- und ausschalten.
3. Verwenden Sie Abbildung 6 als visuelle Referenz, verbinden Sie das Überbrückungskabel (6) (mitgeliefert), den LOAD-Leiter (4) vom gemeinsamen Anschluss (C) und den Traveler-2-Leiter (7) miteinander. Sie sollten drei Leiter mit einer Drahtmutter verbunden haben. Verwenden Sie bei Bedarf das mitgelieferte Überbrückungskabel.

4. Verbinden Sie das andere Ende des Überbrückungskabels (6) wieder mit dem gemeinsamen Anschluss (C) am Schalter. Es ist ratsam, die Markierung/Farbcodierung der Traveler-1 (5)- und Traveler-2 (7)-Leiter zu notieren, um sie später unterscheiden zu können.
5. Stecken Sie die Kabel vorsichtig in die Schalterdose und lassen Sie Platz für die Zeitschaltuhr.
6. Bauen Sie den Schalter wieder in die Dose ein.

Installation der Zeitschaltuhr auf der LINE-Seite

1. Verwenden Sie die LINE-Seite von Abbildung 5 als visuelle Referenz, entfernen Sie den 3-Wege-Schalter auf der LINE-Seite und die vier Leiter, beschriften Sie den vom gemeinsamen Anschluss (C) entfernten Leiter als LINE (1) und die Leiter von den HOT-Anschlüssen (H) als Traveler-1 (5) und Traveler-2 (7).
2. Verwenden Sie die Zeitschaltuhr auf der LINE-Seite von Abbildung 6 als visuelle Referenz für die restlichen Schritte, verbinden Sie den LINE-Leiter (1) mit dem LINE-Anschluss der Zeitschaltuhr.
3. Verbinden Sie den weißen Neutralleiter (2) mit dem NEUTRAL-Anschluss der Zeitschaltuhr. Es können weitere Neutralleiter im hinteren Teil der Schalterdose gebündelt sein; es können mehrere Neutralleiter mit einer Drahtmutter zusammengebunden sein. Fügen Sie den Neutralleiter zu den anderen zusammengebundenen Neutralleitern hinzu und stellen Sie sicher, dass die Drahtmutter fest sitzt.
4. Verbinden Sie den Traveler-1-Leiter (5) mit dem TRAVELER-Anschluss der Zeitschaltuhr und den Traveler-2-Leiter (7) mit dem LOAD-Anschluss der Zeitschaltuhr.
5. Verbinden Sie den grünen Erdleiter (3) mit dem GROUND-Anschluss der Zeitschaltuhr.
6. Stecken Sie die Kabel vorsichtig in die Schalterdose und lassen Sie Platz für die Zeitschaltuhr.
7. Verwenden Sie die mitgelieferten Schrauben, um die Zeitschaltuhr zu installieren, und achten Sie darauf, die Kabel nicht zu quetschen oder einzuklemmen.
8. Stellen Sie die Stromversorgung am Schutzschalter oder Sicherungskasten wieder her.
9. Überprüfen Sie, ob die LAST ON/OFF (EIN/AUS) schaltet, wenn Sie die Zeitschaltuhr manuell ON (EIN) und OFF (AUS) schalten. Führen Sie diesen Test mit dem Fernschalter in beiden Positionen durch. Sie sollten hören, wie das Zeitrelais ON/OFF (EIN/AUS) klickt. Wenn Sie das Relais klicken hören, die LAST jedoch nicht ordnungsgemäß ON/OFF (EIN/AUS) schaltet, überprüfen Sie Ihre Verkabelung.
10. Wenn die Last nicht ordnungsgemäß funktioniert, trennen Sie die Stromversorgung am Schutzschalter oder Sicherungskasten. Tauschen Sie dann den Traveler-2 (LOAD)-Leiter (7) und den Traveler-1-Leiter (5) an der Zeitschaltuhr oder dem Kippschalter aus.

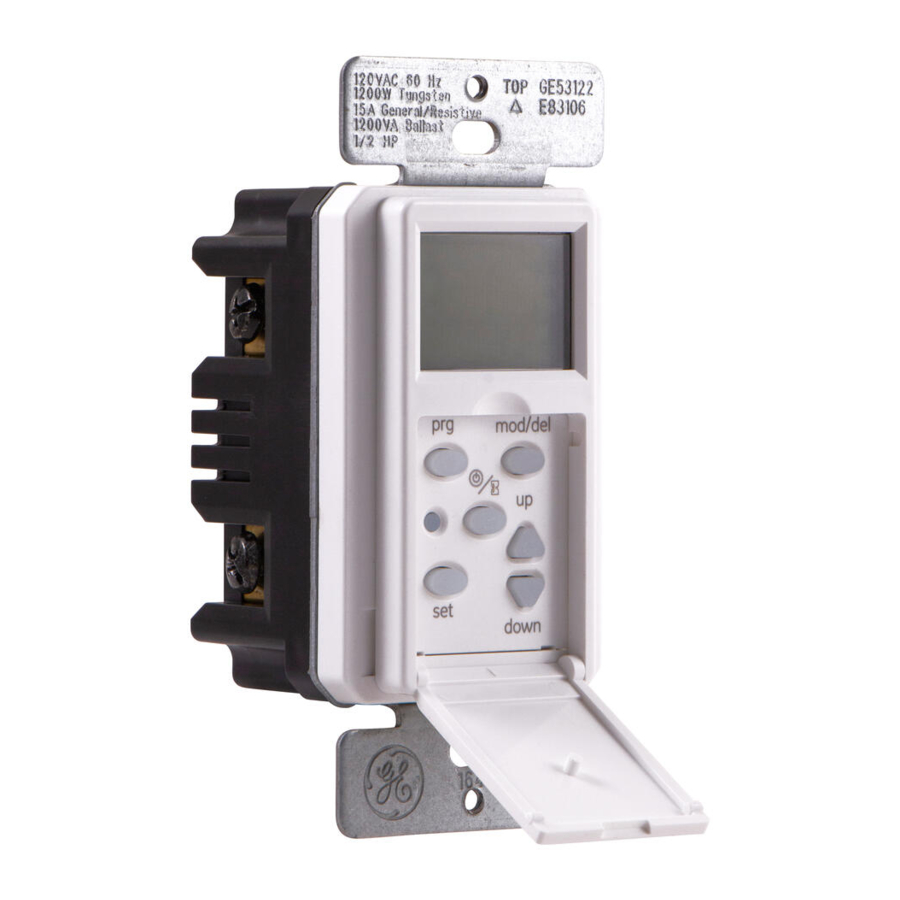

Übersicht

1. PROGRAM (prg) (Programmieren): Drücken, um tägliche ON/OFF (EIN/AUS)-Zeiten einzustellen.
2. MODE/DELETE (mod/del) (Modus/Löschen): Drücken, um zwischen Auto-, Manuell- oder Zufallsmodi zu wählen. Wenn sich die Zeitschaltuhr im Programmiermodus (prg) befindet, löscht diese Taste Programmeinstellungen.
3. RESET (Zurücksetzen): Drücken, um die Zeitschaltuhr auf die Standardeinstellungen zurückzusetzen.
4. ON/OFF (EIN/AUS) und TIMER OVERRIDE (TIMER ÜBERSTEUERUNG): Drücken, um die Last ON/OFF (EIN/AUS) zu schalten und gedrückt halten, um die Countdown-Funktion zu starten.
5. SET (Einstellen): Drücken, um Kalender-, Uhrzeit-, Abenddämmerungs-, Morgendämmerungs- und Sommerzeit-Einstellungen vorzunehmen.
6. UP/DOWN BUTTONS (AUF/AB-TASTEN): Drücken, um durch die Zeitschaltuhr-Einstellungsoptionen zu blättern.
7. TIMER DOOR (Zeitschaltuhr-Klappe): Nach der Programmierung schließen. Drücken, um ON/OFF (EIN/AUS) zu schalten (TIMER OVERRIDE (TIMER ÜBERSTEUERUNG)).

HINWEIS: Die Zeitschaltuhr kehrt automatisch in den Uhrmodus zurück, wenn 60 Sekunden lang keine Taste gedrückt wird. Drücken Sie einmal die Setup-Taste, um in den Programmiermodus zurückzukehren, falls dies geschieht.

Erstmalige Einrichtung der Zeitschaltuhr

1. Verwenden Sie einen Zahnstocher oder Bleistift, drücken Sie vorsichtig RESET (C) (Zurücksetzen), um alle Programmierungen zu löschen und die Zeitschaltuhr auf die Standardeinstellungen zurückzusetzen.
2. Drücken Sie die SET (E)-Taste (Einstellen), um die Zeit und den Kalender einzustellen. Die Zeit „12:00 AM“ (12:00 Uhr morgens) blinkt. Siehe Abbildung 7.

3. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um die aktuelle Uhrzeit einzustellen, beachten Sie dabei AM und PM auf dem Display. Drücken Sie SET (E) (Einstellen), wenn die aktuelle Uhrzeit angezeigt wird.
4. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um das Jahr auszuwählen, und drücken Sie dann SET (E) (Einstellen).
5. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um den Monat einzustellen, und drücken Sie dann SET (E) (Einstellen).
6. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um den Tag einzustellen, und drücken Sie dann SET (E) (Einstellen).
7. Wenn DST auf dem Display erscheint (siehe Abbildung 8), verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um DST ON (SOMMERZEIT EIN)/OFF (AUS) zu schalten, und drücken Sie dann SET (E) (Einstellen).

   HINWEIS: Wählen Sie DST ON (SOMMERZEIT EIN), wenn in Ihrer Region die Sommerzeit gilt. Die Zeitschaltuhr passt sich automatisch eine Stunde vor und zurück an. Wählen Sie DST OFF (SOMMERZEIT AUS), wenn in Ihrer Region die Sommerzeit nicht gilt.
8. Wenn Sie DST ON (SOMMERZEIT EIN) ausgewählt haben, blinkt das Display „ZONE“ (ZONE). Fahren Sie mit EINSTELLEN DER MORGEN-/ABENDDÄMMERUNGSREGION (ZONE) unten fort.

HINWEIS: Dieser Schritt legt Ihre Zeitzone nicht fest. In diesem Schritt identifizieren Sie Ihren Standort basierend auf dieser Karte, um eine genaue Morgen- und Abenddämmerungszeit für Ihr Gebiet zu gewährleisten.

Einstellen der Morgen-/Abenddämmerungsregion (Zone)

Betrachten Sie Abbildung 9 und bestimmen Sie, welche Zone am besten zu Ihrem Standort passt, indem Sie den Aufwärtspfeil verwenden. Die Optionen sind NOR: North (Norden), CENT: Central (Mitte), SOUT: South (Süden), ALAS: Alaska (Alaska), und HAWA: Hawaii (Hawaii)

1. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um die Zone auszuwählen, in der die Zeitschaltuhr installiert ist, und drücken Sie dann SET (E) (Einstellen). Siehe Abbildung 10.

2. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um die Dämmerungszeit einzustellen, und drücken Sie dann SET (E) (Einstellen). Die ungefähre Dämmerungszeit blinkt. Die ungefähre Zeit kann um + oder – 2 Stunden geändert werden, um die gewünschte Dämmerungszeit zu finden. Siehe Abbildung 11A.

3. Verwenden Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um die Morgendämmerungszeit einzustellen, und drücken Sie dann SET (E) (Einstellen). Die ungefähre Morgendämmerungszeit blinkt. Die ungefähre Zeit kann um + oder – 2 Stunden geändert werden, um die gewünschte Morgendämmerungszeit zu finden. Siehe Abbildung 11B.

4. Drücken Sie SET (E) (Einstellen), um die Einrichtung abzuschließen, und die Zeitschaltuhr kehrt in den Uhrmodus zurück.

Programmierungsanweisungen

Programmierung der ON/OFF (EIN/AUS)-Tage

1. Drücken Sie die PROGRAM (prg) (A)-Taste (Programmieren), um mit der Programmierung der Zeiten zu beginnen. Das Display zeigt „Program 1 on“ (Programm 1 ein). Siehe Abbildung 12. Drücken Sie PROGRAM (prg) (A) (Programmieren), um durch die verbleibenden ON/OFF (EIN/AUS)-Programme zu blättern, bis Sie ein verfügbares Programm erreichen (wenn Sie mehrere Programme programmieren). Es stehen 7 ON/OFF (EIN/AUS)-Programme zur Verfügung. Sobald Sie sich im richtigen Programm befinden, drücken Sie SET (E) (Einstellen).

2. Verwenden Sie die UP arrow (F)-Taste (AUFWÄRTS-PFEILTASTE), um die Wochentage zu durchblättern, an denen die Zeitschaltuhr aktiviert wird:
   MO, TU, WE, TH, FR, SA, SU (Standard)
   MO through SU: Einzelne Tage
   MO, TU, WE, TH, FR
   SA, SU
   SU, MO, TU, WE, TH
   FR, SA
3. Drücken Sie SET (E) (Einstellen), um Ihre gewünschte Wochentagseinstellung auszuwählen. Fahren Sie mit Schritt 2 – Programmierung der ON/OFF (EIN/AUS)-Zeit – fort.

Programmierung der ON/OFF (EIN/AUS)-Zeit

1. Drücken Sie die UP/DOWN buttons (F) (AUF/AB-Tasten), um eine dieser drei Optionen zur Konfiguration der ON (EIN)-Zeit der Zeitschaltuhr zu wählen. Drücken Sie SET (E) (Einstellen), um Ihre Einstellungsoption zu wählen, und PROGRAM (prg) (A) (Programmieren), um mit Schritt 2 fortzufahren.
   TIME (ZEIT): Drücken Sie die UP/DOWN (F)-Tasten (AUF/AB-Tasten), um eine beliebige benutzerdefinierte Zeit einzustellen, beachten Sie dabei AM/PM auf dem Display. Siehe Abbildung 13.

   DUSK (DÄMMERUNG): Stellt die Zeitschaltuhr auf die angezeigte DUSK (DÄMMERUNGS)-Zeit ein. Siehe Abbildung 14.

   DAWN (MORGENDÄMMERUNG): Stellt die Zeitschaltuhr auf die angezeigte DAWN (MORGENDÄMMERUNGS)-Zeit ein. Siehe Abbildung 15.

2. Drücken Sie die UP/DOWN buttons (F) (AUF/AB-Tasten), um eine der drei Optionen zur Konfiguration der OFF (AUS)-Zeit der Zeitschaltuhr zu wählen. Drücken Sie SET (E) (Einstellen), um Ihre Einstellungsoption zu wählen, und PROGRAM (prg) (A) (Programmieren), um mit Schritt 3 fortzufahren.
3. Wiederholen Sie die Schritte A und B, um zusätzliche programmierte ON/OFF (EIN/AUS)-Zeiten einzustellen (bis zu insgesamt 7).
   Um den Programmiermodus zu verlassen und in den Uhrmodus zurückzukehren, halten Sie die PROGRAM (prg) (A)-Taste (Programmieren) 3 Sekunden lang gedrückt oder drücken Sie 20 Sekunden lang keine Tasten.

Zusätzliche Programmieroptionen

Programme überprüfen

Drücken Sie die PROGRAM (prg) (Programm (prg)) (A) Taste, um durch die vorhandenen EIN/AUS-Programme (maximal 7) zu blättern.

Programme löschen

Drücken Sie die PROGRAM (prg) (Programm (prg)) (A) Taste, um durch die vorhandenen EIN/AUS-Programme zu blättern. Halten Sie bei dem zu löschenden Programm an und drücken Sie MODE/DELETE (mod/del) (MODUS/LÖSCHEN (mod/del)) (B), um es zu löschen. Der Bildschirm zeigt an, dass das Programm gelöscht wurde.

Einstellen der Zufalls-(RND)-Sicherheitsoption

Die Zufallsfunktion (RND) schaltet Lichter unter Verwendung der programmierten Zeiten + oder - 30 Minuten ein und aus, um dem Haus ein bewohnteres Aussehen zu verleihen, während der Bewohner abwesend ist.

Um Random zu aktivieren, drücken Sie MODE/DELETE (mod/del) (MODUS/LÖSCHEN (mod/del)) (B), bis RND auf dem Bildschirm blinkt. Zum Deaktivieren drücken Sie MODE/DELETE (mod/del) (MODUS/LÖSCHEN (mod/del)) (B) erneut, um die manuelle oder automatische Einstellung zu wählen. Siehe Abbildung 16.

Zusätzliche Funktionen

Verwendung der drei verfügbaren Timer-Modi (optional)

Drücken Sie MODE/DELETE (mod/del) (MODUS/LÖSCHEN (mod/del)) (B), um durch die verfügbaren Modi zu blättern.

AUTO - (Automatisch) Der Timer ist auf Automatisch eingestellt und folgt dem ausgewählten Programm (1-7).
MANU - (Manuell) Der Timer folgt keinem Programm. Schalten Sie die Lichter EIN und AUS, indem Sie die Taste Tür (G) drücken.
RND - (Zufällig) Der Timer schaltet die Lichter unter Verwendung einer der vorhandenen Programmzeiten + oder - 30 Minuten ein und aus.

Countdown-Modus

Halten Sie die ON/OFF (EIN/AUS) (D) Taste für etwa 3 Sekunden gedrückt.

1. Verwenden Sie die UP/DOWN (AUF/AB) (F) Tasten, um die Countdown-Zeit auszuwählen (Standard ist 1 Stunde). Siehe Abbildung 17.

2. Stoppen Sie bei der gewünschten Zeit und der Timer beginnt den Countdown. Die gewählte Zeit wird zum neuen Standardwert. Wenn Sie die Standard-Countdown-Zeit von 1 Stunde verwenden, drücken Sie die Taste Tür (G) für 3 Sekunden und die Countdown-Funktion beginnt. Die Lichter schalten sich aus, sobald der Countdown abgeschlossen ist. Halten Sie die ON/OFF (EIN/AUS) (D) Taste für 3 Sekunden gedrückt, um den Countdown abzubrechen.

Fehlerbehebung

3-Wege-Schalter funktioniert nicht.

• Stellen Sie sicher, dass die Überbrückungsverdrahtung korrekt ist.

Lichter werden den ganzen Tag vom Timer gesteuert.

• Überprüfen Sie, ob die Uhrzeit korrekt für AM/PM eingestellt ist.
• Überprüfen Sie, ob die Dämmerungszeit und die Morgendämmerungszeit nicht vertauscht sind.

Lichter schalten sich zu anderen Zeiten ein und aus, als programmiert.

• Überprüfen Sie, ob es mehrere Programme auf dem Timer gibt, die miteinander in Konflikt stehen.
• Der 3-Wege-Schalter wurde möglicherweise zum Ein- oder Ausschalten der Lichter verwendet; der Timer sollte während des nächsten Programmzyklus korrekt funktionieren.
