GE Digital Timer Handbuch

Einleitung

Wenn Sie sich bei dieser Installation unsicher oder unklar sind, wenden Sie sich an einen qualifizierten, zugelassenen Elektriker. Nicht für die Verwendung mit CFL- oder Leuchtstofflampen. Nur mit Glühlampen, Xenon- und Halogenlampen verwenden. Der Schutzleiter (grün) muss für den ordnungsgemäßen Betrieb angeschlossen werden.

Installationsanleitung

1. Schalten Sie die Hauptstromversorgung am Schutzschalter AUS.
2. Entfernen Sie den vorhandenen Schalter.

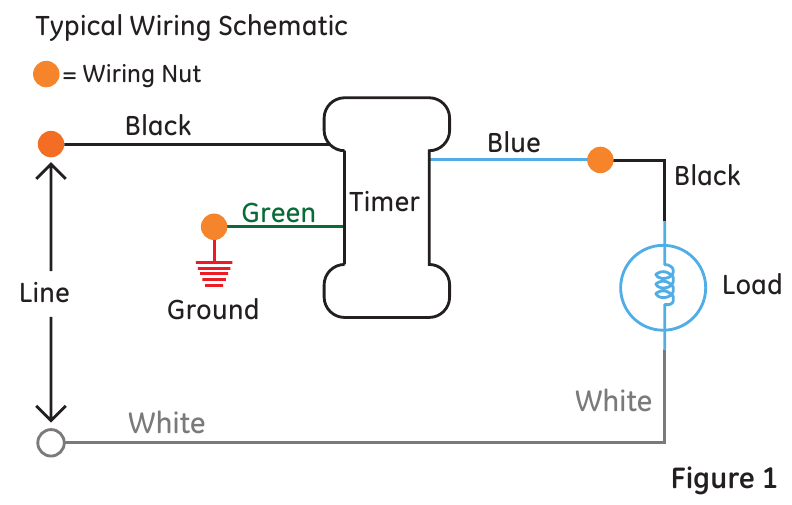

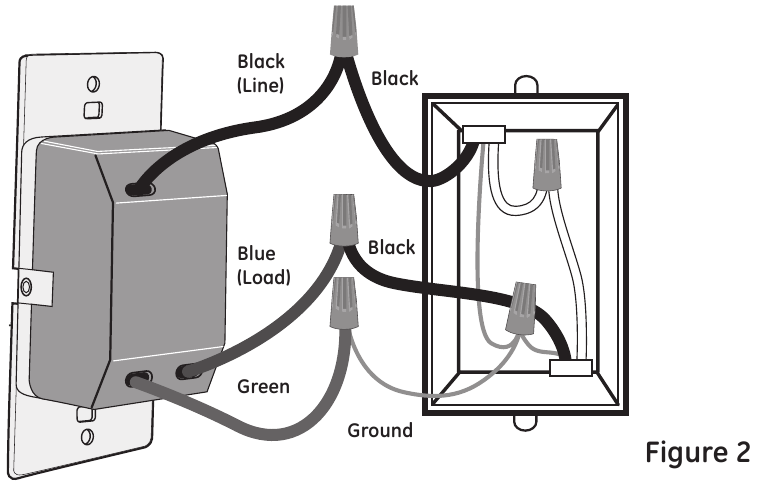

3. Verbinden Sie die Drähte des Timers mit der Wanddose, wie in Abbildung 1 und Abbildung 2 gezeigt, unter Verwendung der mitgelieferten Drahtmuttern.


   1. Verbinden Sie den Phasenleiter mit dem schwarzen Draht des Timers.
   2. Verbinden Sie den Lastleiter mit dem blauen Draht des Timers.
   3. Verbinden Sie den Erdungsdraht mit dem grünen Draht des Timers.
      Hinweis: Stellen Sie sicher, dass alle Drahtmuttern fest sitzen.
4. Stecken Sie die Drähte in die Wanddose und lassen Sie Platz für den Timer. Montieren Sie den Timer mit den mitgelieferten Schrauben an der Wanddose und achten Sie darauf, keine Drähte zu quetschen.
5. Schalten Sie die Hauptstromversorgung am Schutzschalter EIN.

EINSCHALTSEQUENZ: Wenn Sie die Zahlen auf dem Bildschirm nicht sehen, sollten Sie überprüfen, ob das Gerät richtig verdrahtet ist, ob das Gerät mit Strom versorgt wird und ob die Glühbirne in der Fassung in Ordnung ist.

Vergewissern Sie sich, dass der Netzschiebeschalter im Inneren der Taste auf die Position EIN eingestellt ist. Siehe Abbildung 3.

Hinweis: Wenn der Timer keine Anzeige hat, überprüfen Sie zuerst die Glühbirne, um sicherzustellen, dass die Glühbirne fest eingeschraubt und nicht durchgebrannt ist. Eine funktionierende Glühbirne muss installiert sein, um den Stromkreis zu schließen.

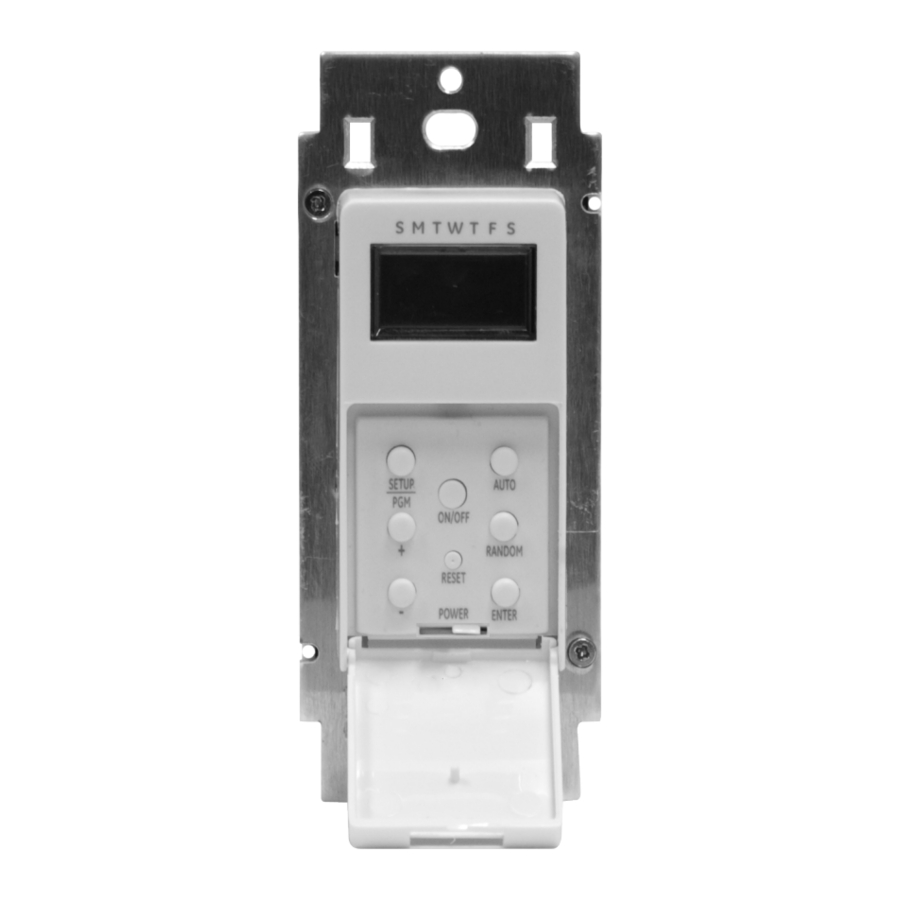

1. Öffnen Sie die Abdeckung, indem Sie einen Fingernagel oder Schraubendreher in den dafür vorgesehenen Schlitz oben an der Abdeckung einführen und nach vorne ziehen. Siehe Abbildung 4.

2. Stellen Sie den Netzschalter auf EIN (Nach rechts). Die Anzeige erscheint erst, wenn der Schalter eingeschaltet ist. Siehe Abbildung 3.
3. Halten Sie die RESET-Taste 3 Sekunden lang gedrückt. Das Wort Reset wird auf dem Bildschirm erscheinen.
   HINWEIS: Verwenden Sie beim Anpassen der Einstellungen am Timer immer ein nichtmetallisches, isoliertes Werkzeug, wie z.B. einen Zahnstocher oder einen Holzstift.
4. Die Anzeige sollte 12:00 Uhr am (Vormittags) blinken.

Aktuellen Tag & Uhrzeit einstellen:

1. Drücken Sie einmal "Setup/PGM (Einrichten/Programm)", das Datum wird auf dem Bildschirm angezeigt.
2. Drücken Sie + oder -, um den Pfeil unter den aktuellen Wochentag (So, Mo, Di, Mi, Do, Fr, Sa) zu bewegen. Drücken Sie Enter (Bestätigen) zum Bestätigen. Siehe Abbildung 5. Die Stunde wird auf dem Bildschirm angezeigt.

3. Drücken Sie + oder -, um durch die Stunden zu blättern. Drücken Sie Enter (Bestätigen), wenn die richtige Stunde gefunden wurde, die Minuten werden auf dem Bildschirm angezeigt. Drücken Sie + oder -, um durch die Minuten zu blättern. Drücken Sie Enter (Bestätigen), wenn die richtige Minute gefunden wurde, um die Einstellung zu bestätigen. Stellen Sie sicher, dass (AM/PM) korrekt ist. Dies befindet sich im unteren linken Bereich des Displays.

Programmierung von Ein-/Ausschaltzeiten: (bis zu 4 EIN/AUS-Programme)

1. Drücken Sie zweimal auf "Setup/PGM (Einrichten/Programm)". "P1" blinkt auf dem Bildschirm.
2. Drücken Sie + oder -, um das gewünschte zu ändernde Programm auszuwählen, oder beginnen Sie bei "P1 ON". Drücken Sie Enter (Bestätigen), um zu bestätigen, welches Programm P1, P2, P3 oder P4 Sie einstellen.
3. Drücken Sie + oder -, um zwischen den Programmen "set" (einstellen) oder "del" (löschen) zu wählen. Drücken Sie Enter (Bestätigen), um zu bestätigen.
4. Drücken Sie + oder -, um die gewünschten Tage auszuwählen, an denen der Timer aktiviert werden soll. Die Optionen sind:

• S, M, T, W, Th, F, S (Alle Tage)
• S, S (Wochenende)
• M, T, W, Th, F (Wochentage)
• M through S: (Einzelne Tage)
• T, Th
• M, W, F
  Drücken Sie Enter (Bestätigen), um die Wochentagseinstellung zu bestätigen.

5. Drücken Sie + oder -, um die gewünschte Stunde auszuwählen. Drücken Sie Enter (Bestätigen), um zu bestätigen.
6. Drücken Sie + oder -, um die gewünschte Minute auszuwählen. Drücken Sie Enter (Bestätigen), um zu bestätigen.
7. Nach Abschluss der Schritte 1 bis 6 sind die EIN-Zeit und die ausgewählten Tage vollständig. Wiederholen Sie die Schritte 4 bis 6, um die AUS-Zeit für das Programm einzustellen.
8. Sobald EIN und AUS für ein Programm ausgewählt wurde, fragt der Timer Sie, ob Sie "save" (speichern) möchten.

• Drücken Sie Enter (Bestätigen), um das Programm zu speichern, und fahren Sie dann fort, andere Programme einzustellen. Wenn Sie mit der Programmierung fertig sind, drücken Sie Setup (Einrichten).

Hinweis: Das Display zeigt "AUTO" (Automatisch) an, um Sie darauf hinzuweisen, dass ein Programm läuft. *Wenn Sie mit der Programmierung fertig sind, schließen Sie die Abdeckung. Sie können während eines Programmzyklus nicht beenden.

Zufallsfunktion verwenden: Die Zufallsfunktion schaltet Lichter unter Verwendung der programmierten Zeiten + oder - 30 Minuten ein und aus. Dies lässt Ihr Haus bewohnter aussehen.

1. Drücken Sie die random (Zufall) Taste, um die Zufallsfunktion zu aktivieren. Der Bildschirm wechselt von "AUTO" (Automatisch) zu random (Zufall). Der Bildschirm zeigt "RDM" (Zufall) an.
2. Drücken Sie die auto (Automatisch) Taste, um den Zufallsmodus zu deaktivieren. Der Bildschirm zeigt "AUTO" (Automatisch) an.

Technische Daten:
120VAC 60Hz
Glühlampe (Wolfram): 5A/600W
Ohmsche Last: 15A/600W
Maximale Temperatur: 40°C

Manuelle Übersteuerung:
Die manuelle Übersteuerung hat keinen Einfluss auf die Programmierung. Durch Drücken der Abdeckung wird die Timer-Einstellung überschrieben und der Schalter manuell EIN- und AUSGESCHALTET.

Speicher-Backup:
Dieser Timer ist mit einem Speicher-Backup ausgestattet, das die Einstellungen für bis zu 60 Minuten schützt. Sie müssen niemals Batterien ersetzen. Das interne Backup benötigt etwa 12 Stunden, um vollständig aufgeladen zu werden.

EIN - AUS Schiebeschalter:
Schaltet die Stromversorgung zum Timer EIN oder AUS. In der Position "OFF" (AUS) funktioniert der Timer weder manuell noch automatisch.
ON (EIN) = Stromversorgung für Timer & Leuchte. OFF (AUS) = Keine Stromversorgung für Timer oder Leuchte. Für den normalen Betrieb in der Ein-Position belassen.
