Paradox IP100 - Internetmodul-Handbuch

Einleitung

Das Internetmodul (IP100) ist eine IP-basierte Weblösung, die eine Internet-Kommunikationsverbindung zur Steuerung und Überwachung Ihres Sicherheitssystems mit Webbrowsern oder NEware bereitstellt. Dies ermöglicht Ihnen den freien Zugriff auf Ihr System von überall auf der Welt.

Technische Spezifikationen

Übersicht

Einrichtung des Routers

Dieser Schritt ermöglicht es Ihnen, den Router so einzurichten, dass das IP100-Modul normal funktionieren kann. Er sollte vor dem Anschließen des Moduls erfolgen, um unnötige Resets zu vermeiden.

Jeder Router ist anders. Um sicherzustellen, dass die Konfiguration ordnungsgemäß durchgeführt wird, wird dringend empfohlen, die Bedienungsanleitung des Routers für die genauen Informationen zu konsultieren. Abbildungen, die mit einem * gekennzeichnet sind, können je nach verwendetem Router variieren.

1. Stellen Sie sicher, dass der Router gemäß den Anweisungen des Routers ordnungsgemäß angeschlossen ist.
2. Rufen Sie die Konfigurationsseite Ihres Routers auf. Schlagen Sie für die genaue Vorgehensweise in der Anleitung Ihres Routers nach. In den meisten Fällen erfolgt dies, indem Sie die statische IP-Adresse des Routers in die Adressleiste Ihres Webbrowsers eingeben, siehe Abbildung unten. Für dieses Handbuch verwenden wir 192.168.1.1 als Beispiel, da dies eine häufig verwendete Standard-IP-Adresse für Router ist. Die IP-Adresse Ihres Routers kann in der Anleitung des Routers oder auf einem Aufkleber am Router angegeben sein.

   Router-Konfigurationsseite*
3. Überprüfen Sie auf der Konfigurationsseite des Routers die DHCP-Einstellungen.
   Wenn DHCP aktiviert ist, stellen Sie sicher, dass der IP-Adressbereich mindestens eine IP-Adresse außerhalb des Bereichs verfügbar lässt. In der Abbildung unten würde dieser Bereich die Adressen 2 bis 4 und 101 bis 254 verfügbar lassen (alle Zahlen in einer IP-Adresse liegen zwischen 1 und 254). Notieren Sie sich eine der Adressen außerhalb des DHCP-Bereichs als diejenige, die Sie für das IP100 verwenden werden.
   Wenn DHCP deaktiviert ist, verwendet das IP100 die Standardadresse 192.168.1.250. Es ist möglich, diese Adresse bei Bedarf mit der Software Paradox IP Exploring Tools zu ändern.

   DHCP-Einstellungen*
4. Gehen Sie auf der Konfigurationsseite des Routers zum Abschnitt „Port Range Forwarding“ (auch bekannt als „Port-Mapping“ oder „Port-Umleitung“). Fügen Sie einen Dienst/Eintrag hinzu, setzen Sie den Port auf 80 und geben Sie die im vorherigen Schritt ausgewählte statische IP-Adresse für das IP-Modul ein. Wenn Port 80 bereits verwendet wird, können Sie einen anderen Port, wie 81 oder 82, verwenden, müssen aber die Einstellungen des IP100 in Schritt 5 ändern. Einige Internetdienstanbieter blockieren Port 80, daher kann das IP100 lokal über Port 80 funktionieren, aber nicht über das Internet. Wenn dies der Fall ist, ändern Sie den Port auf eine andere Nummer. Wiederholen Sie diesen Schritt für Port 10 000

   Port-Weiterleitung*

Hardware-Anschluss

Abbildung 10

1. Verbinden Sie das 4-adrige serielle Kabel zwischen dem Panel und dem seriellen Anschluss des IP100, dargestellt als E in Abbildung 10.
2. Verbinden Sie das Ethernet-Kabel zwischen dem Router und dem Netzwerkanschluss des IP100, dargestellt als D in Abbildung 10.
3. Die integrierten LEDs leuchten auf, um den Status anzuzeigen.

Gerät einrichten

1. Öffnen Sie die Datei Paradox IP Exploring Tools, die auf www.paradox.com zu finden ist.
2. Klicken Sie auf Find It (Suchen), Ihr IP100 wird in der Liste angezeigt.
3. Klicken Sie mit der rechten Maustaste auf Ihr IP100 und wählen Sie Assign IP Address (IP-Adresse zuweisen).

   IP100 Konfigurationszugriff
4. Geben Sie die statische IP-Adresse ein, die Sie notiert haben, oder ändern Sie die Adresse so, dass sie der von Ihnen für das IP100 ausgewählten entspricht. Geben Sie das IP100-Passwort ein (Standard: paradox) und klicken Sie auf OK. Wenn angezeigt wird, dass die IP-Adresse bereits verwendet wird, ändern Sie sie auf eine andere, passen Sie dies in der Port-Weiterleitung des Routers an und kehren Sie zu Schritt 2 zurück.

   IP-Adresszuweisung
5. Sie können zusätzliche Informationen (wie dynamische Adresse, Port, Subnetzmaske usw.) einstellen, indem Sie auf More Details (Weitere Details) klicken und dann mit der rechten Maustaste auf das IP100 klicken und Module Setup (Modul-Setup) auswählen.

Einrichtung des DNS-Dienstes (optional)

Die Nutzung des DNS-Dienstes ermöglicht Ihnen den Zugriff auf Ihr System über das Internet, auch wenn Ihre IP-Adresse dynamisch ist. Das IP100 fragt dann den DNS-Server ab, um die Informationen aktuell zu halten. Standardmäßig ist der DNS-Dienst aktiviert und das IP100 fragt alle 5 Minuten ab.

So richten Sie den DNS-Dienst ein:

1. Gehen Sie zu www.paradoxmyhome.com, klicken Sie auf "Request Login" (Login anfordern) und geben Sie die angeforderten Informationen ein.
2. Verwenden Sie die Software Paradox IP Exploring Tools und klicken Sie mit der rechten Maustaste auf Ihr IP100.
3. Wählen Sie Register Module (Modul registrieren)

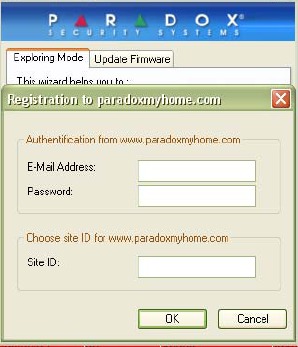

   Modulregistrierung
4. Geben Sie die angeforderten Informationen ein. Geben Sie eine SiteID für das Modul ein. Diese SiteID muss eindeutig sein.
5. Sobald die Registrierung abgeschlossen ist, können Sie auf die IP100-Seite zugreifen, indem Sie zu: www.paradoxmyhome.com/[SiteID] gehen.

Wenn es Probleme beim Verbinden mit dem IP100 gibt, versuchen Sie, die Abfrageverzögerung zu verkürzen, damit die für die DNS-Verbindung verfügbaren IP-Informationen aktuell sind. Eine kürzere Abfrageverzögerung erhöht jedoch den Datenverkehr im LAN.

Dieser Schritt ist nicht erforderlich, wenn die vom Internetdienstanbieter bereitgestellte IP-Adresse statisch ist.

Zugriff auf das Gerät

Lokaler Zugriff

1. Geben Sie die dem IP100 zugewiesene IP-Adresse in die Adressleiste Ihres Webbrowsers ein. Wenn Sie einen anderen Port als Port 80 verwendet haben, müssen Sie [: Portnummer] am Ende hinzufügen. (Wenn beispielsweise Port 81 verwendet wird, sollte die eingegebene IP-Adresse wie folgt aussehen: http://192.168.1.250:81.)
   oder
   Verwenden Sie die Software Paradox IP Exploring Tools, klicken Sie auf Refresh (Aktualisieren) und doppelklicken Sie in der Liste auf Ihr IP100.
2. Geben Sie den Benutzercode Ihres Alarmsystems und Ihr IP100-Passwort ein (Standard: paradox).

Fernzugriff

1. Gehen Sie zu www.paradoxmyhome.com/username (ersetzen Sie username durch den Benutzernamen, den Sie für die Registrierung beim DNS-Dienst von Paradox verwendet haben).
2. Geben Sie den Benutzercode Ihres Alarmsystems und Ihr IP100-Passwort ein (Standard: paradox).

Firmware- und Sprachaktualisierung

Um die Firmware zu aktualisieren oder eine neue Sprache zu installieren:

1. Klicken Sie auf die Registerkarte Language / Update (Sprache / Aktualisieren).
2. Wählen Sie eine Sprache aus der Dropdown-Liste.

   Firmware- und Sprachaktualisierung
3. Wählen Sie den Site-Namen aus, den Sie aktualisieren möchten.
4. Geben Sie das Modulpasswort ein.
5. Klicken Sie auf Update Module (Modul aktualisieren).
6. Ein Web-Update-Fortschrittsbildschirm wird angezeigt.

   Web-Update-Fortschritt
7. Wenn eine neue Firmware gefunden wird, werden Sie über die alte Versionsnummer informiert und müssen die Installation der neuen Version bestätigen.
8. Der Update-Vorgang beginnt. Wird er unterbrochen, ist das IP100 erst funktionsfähig, wenn eine Firmware ordnungsgemäß installiert wurde.

Glossar

IP-Adressen (statisch/fest oder dynamisch)
(Internet-Protokoll-Adresse) Die Adresse eines Geräts, das mit einem IP-Netzwerk verbunden ist. Dies ist vergleichbar mit einer Telefonnummer in dem Sinne, dass sie alle einzigartig sind und dazu dienen, eine Kommunikation zu einem bestimmten Netzwerk herzustellen. In einem IP-Netzwerk können Adressen entweder fest oder dynamisch sein. Feste Adressen werden vom Netzwerkadministrator festgelegt, während dynamische Adressen über DHCP-Protokolle bestimmt werden und sich im Laufe der Zeit ändern.

DHCP
(Dynamisches Host-Konfigurationsprotokoll) Dieses Protokoll weist Geräten, die mit einem IP-Netzwerk verbunden sind, automatisch temporäre IP-Adressen zu. Es eliminiert die Notwendigkeit, jedes Mal, wenn ein Gerät zu einem Netzwerk hinzugefügt wird, statische IP-Adressen einzustellen. Dies geschieht automatisch in Servern und Routern.

Port-Weiterleitung
Die Port-Weiterleitung ermöglicht es einem Router in einem privaten Netzwerk, einer Partei außerhalb des Netzwerks zu erlauben, ein Gerät im Netzwerk zu verbinden. Sobald die Port-Weiterleitung eingerichtet ist, werden Anfragen aus dem Internet (externe Benutzer) an das entsprechende Gerät weitergeleitet. Wenn Sie die Portnummer 80 (HTTP) so einstellen würden, dass sie an die IP-Adresse 192.168.1.2 weitergeleitet wird, dann würden alle HTTP-Anfragen von externen Benutzern an diesen Port an das Gerät mit dieser Adresse weitergeleitet.

Dieses Produkt enthält Software, die von Viola Systems (http://www.violasystems.com/) entwickelt wurde.
Copyright © 2002-2002 Viola Systems Ltd. Alle Rechte vorbehalten.
