Surecom SF-103 - Handheld-Frequenzzähler Handbuch

Merkmale & Spezifikationen

• Frequenzbereich: 2MHz-2800MHz
• Abdeckung für: VHF/UHF
• CTCSS/DCS Dekoder
• DMR Frequenzzähler
• Digitale Auswahl: 0.000 oder 0.0000 oder 0.00000
• Arbeitet mit TCXO (Quarzoszillator)
• Automatische Abschaltung 1-9 Minuten
• Frequenz-Reaktionszeit: 0.1, 0.25, 0.5, 1.0S
• Farbdisplay 240x320 Pixel, LCD-Dimmstufeneinstellung
• Eingebauter 3.7V Li-Ionen Akku
• Nettogewicht: 113g
• 4 Tasten zur Steuerung aller Funktionen
• LED-Anzeige für Ladezustand des Akkus
  2 Kanäle wählbar: (A. 27-2.8GHz, B. 2MHz-200MHz)

AUSPACKEN UND GERÄTEÜBERPRÜFUNG

"SF-103 (1), Antenna suit for VHF/UHF (1),AC Power Adapter (1),USB Charger, Cable(1),User Manual (1) Please contact the sales agent in case of accessory missing." (SF-103 (1), Antenne passend für VHF/UHF (1), Netzadapter (1), USB-Ladegerät, Kabel (1), Benutzerhandbuch (1) Bitte kontaktieren Sie den Vertriebspartner, falls Zubehör fehlt.)

Produkteinführung

Der Frequenzzähler ist in der Lage, die Frequenzparameter des kontinuierlichen Trägersignals eines Walkie-Talkies zu messen, mit Signalstärkeanzeige. Er ist das Werkzeug der Wahl für Wartungspersonal, zur Überprüfung der Frequenz und Signalstärke für Funkamateure. Dieser tragbare Frequenzzähler wurde entwickelt, um kontinuierliche Wellensignale von Funkgeräten zu zählen. Es gibt einfache Bereiche zur Auswahl. Die Bereiche decken die meisten Frequenzen der zu messenden Funkgeräte ab. Die Vier-Tasten-Steuerung ist einfach zu bedienen und seine geringe Größe ermöglicht es Ihnen, ihn überallhin mitzunehmen. Arbeitet mit TCXO (Temperature Compensate X'tal (crystal) Oscillator), im Bereich von -25 ~ 55.

Ein-/Ausschalten

Einschalten: Halten Sie die [Red key] (Rote Taste) 3 Sekunden lang gedrückt
Ausschalten: Halten Sie die [Red key] (Rote Taste) 3 Sekunden lang gedrückt, während der Countdown auf 0 herunterzählt

Aufladen des Akkus

Stecken Sie das Netzkabel in den Adapter, verbinden Sie Micro-USB mit dem SF103
Die LED zeigt an:
*Die ROTE Leuchte: Lädt
*Die GRÜNE Leuchte: Vollständig geladen

Frequenzbereich einstellen

Drücken Sie die Taste [F2.stop] (Stoppen), wählen Sie mit [F3 -->] (Weiter) die Funktion "Rang" (Bereich)
Drücken Sie [F4 Ent] (Bestätigen) und wählen Sie 27M-2.8G (27MHz-2800MHz) /<=200MHz (unter 200MHz), und drücken Sie dann [F2] (Ausführen), um den Vorgang zu starten

Zeitfenster einstellen

Drücken Sie die Taste [F2.stop] (Stoppen), wählen Sie mit [F3 --->] (Weiter) die Funktion "Gate" (Zeitfenster)
Drücken Sie [F4 Ent] (Bestätigen) und wählen Sie: 0.1s / 0.25s / 0.5s / 1.0s, und drücken Sie dann [F2] (Ausführen), um den Vorgang zu starten

Frequenzzähler-Anzeige einstellen

Drücken Sie die Taste [F2] (Stoppen), wählen Sie mit [F3--->] (Weiter) die Funktion "Gate" (Zeitfenster)
Drücken Sie [F4 Ent] (Bestätigen) und wählen Sie: 3 / 4 / 5 / 6, und drücken Sie dann [F2] (Ausführen), um den Vorgang zu starten
! 27MHz-2.8GHz nur für 3 / 4, 2-200MHz für 3 / 4 / 5 / 6. Details entnehmen Sie bitte Tabelle 1:

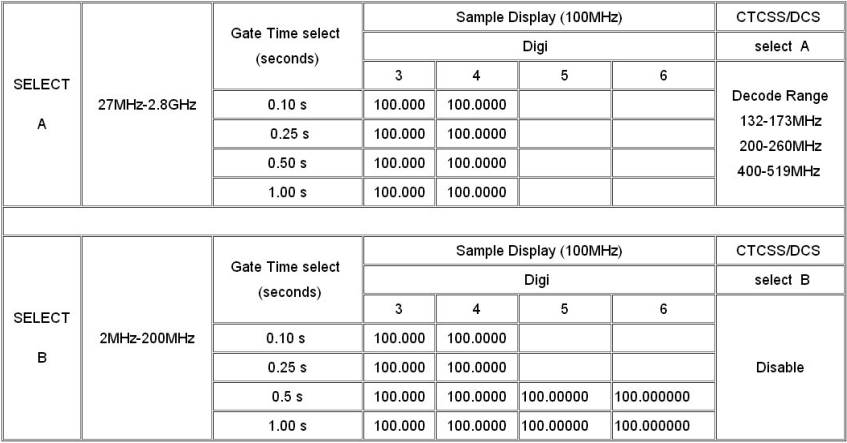

Tabelle 1: Frequenzanzeigeauflösung/ Frequenzbereich der CTCSS/DCS-Dekodierung

Wie man die Frequenz eines digitalen DMR-Funkgeräts überprüft

Drücken Sie die Taste [F2] (Stoppen), wählen Sie mit [F3 --->] (Weiter) die Funktion "type" (Typ): Drücken Sie [F4] (Bestätigen) und wählen Sie Analog / Digital(DMR), und drücken Sie dann [F2] (Ausführen), um den Vorgang zu starten

!Hinweis. Der Digitalmodus hat nur 3 Dezimalstellen.

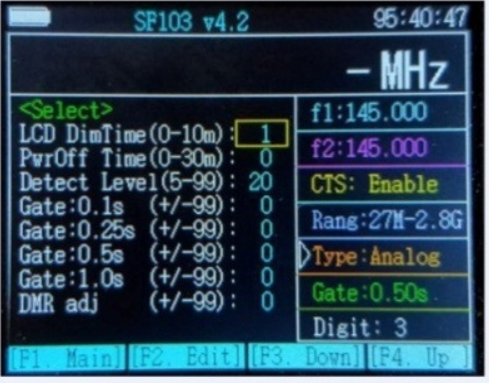

Wie man den Frequenzmodus von 27MHz-2.8GHz einstellt

Drücken Sie [F3 MENU] (Menü), [F3 Down] (Abwärts) / [F4 Up] (Aufwärts), um das Gate (Zeitfenster) auf (0.1s/0.25s/0.5s/1.0s) auszuwählen
Drücken Sie [F2 Edit] (Bearbeiten) / [F3 - ] (Minus) und [F4 +] (Plus), um +/- 99 auszuwählen
Drücken Sie [F1. Main] (Hauptmenü), um das Menü zu verlassen, und drücken Sie dann [F4 save] (Speichern), um die Einstellung zu speichern. ([F1] speichert nicht beim Beenden)

Wie man den Frequenzmodus von 2-200MHz feinabstimmt

Stellen Sie den PCB VR1 (variabler Widerstand) ein
(Die Werkseinstellung ist präzise, nicht-technisches Personal sollte keine Einstellungen vornehmen)

Wie man den F3-Menümodus verwendet

Drücken Sie [F3 - ] (Minus) / [F4 +] (Plus), um die Funktion auszuwählen, und drücken Sie dann [F2 edit] (Bearbeiten) für den Bearbeitungsmodus,
Drücken Sie [F3 - ] (Minus) / [F4 +] (Plus), um die Daten zu ändern.
Drücken Sie [F1. Main] (Hauptmenü), um das Menü zu verlassen, und drücken Sie dann [F4 save] (Speichern), um die Einstellung zu speichern.
([F1] speichert nicht beim Beenden)

1. Max. direktes Eingangssignal 5Vp-p
2. Direkter Anschluss an den Funkausgang der Antenne ist untersagt, da dies den Frequenzzähler beschädigen kann

* Der Lieferant kann dem Produkt Funktionen hinzufügen, ohne dies ankündigen zu müssen
