Hunter HC Durchflusssensor Kurzanleitung

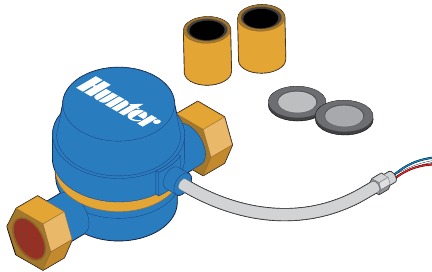

Lieferumfang

*Für die Installation muss ein geschirmtes Erdkabel verwendet werden.

Hinweis: Dieses Produkt ist für die Verwendung mit professionellen Materialien bestimmt. Es muss von einem lizenzierten Bewässerungsinstallateur oder einem lizenzierten Elektriker installiert werden.

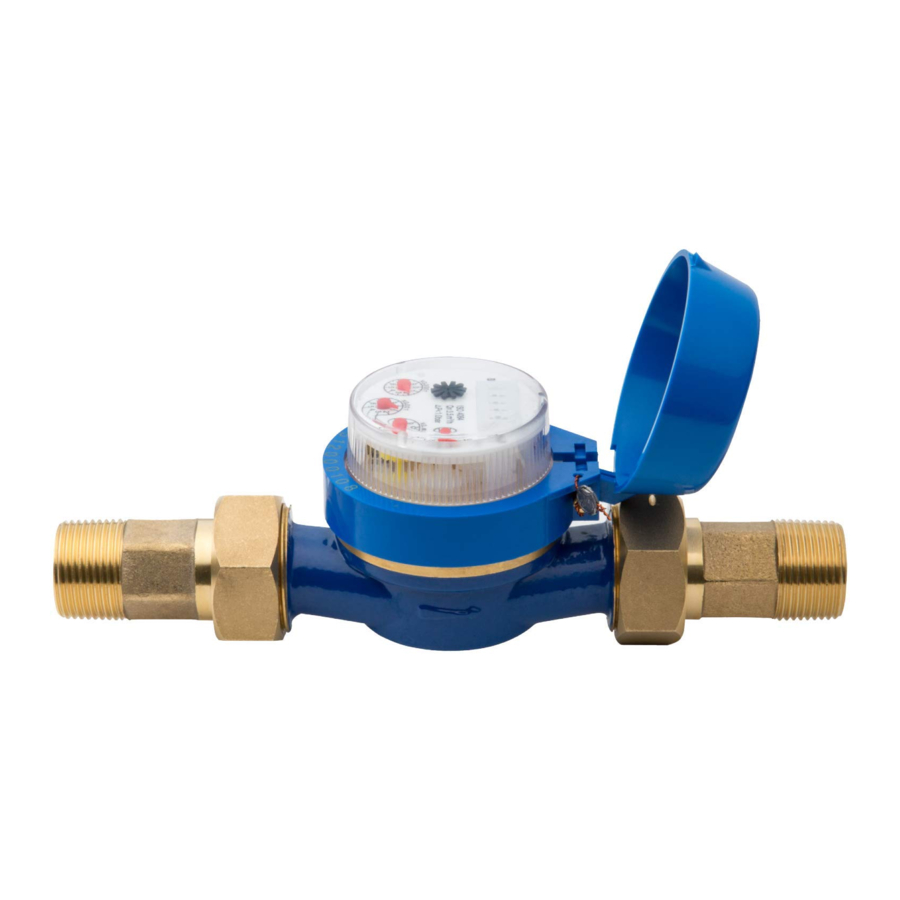

HC Durchflusssensoren

Der Durchflusssensor besteht aus zwei Teilen:

1. Durchflusssensor-Gehäuse: Das Durchflusssensor-Gehäuse enthält eine analoge Skala für manuelle Ablesungen wie folgt. Ihr Durchflusssensor wird 3 Kabel haben, die aus dem Gehäuse herausragen. Die Kabel müssen an die Sensoreingänge des Steuergeräts angeschlossen werden, um Messwerte in der Softwareanwendung zu erhalten. Bei allen Modellen werden nur 2 Kabel (blau und weiß) verwendet.
2. Adapter: Jeder Durchflusssensor verfügt über einen Adapter, um den Anschluss an Ihr Bewässerungssystem zu ermöglichen.

Hinweis: Der Durchflusssensor zeigt US-Gallonen an. Bei Bedarf können Sie die Maßeinheit in der App auf Liter ändern.

Planung

Die Planung ist ein wichtiger Schritt für die erfolgreiche Installation Ihres Hunter Durchflusssensors und den zuverlässigen Betrieb Ihres Bewässerungssystems.

3. Standort des Durchflusssensors: Durchflusssensoren werden zwischen dem Hauptventil und den Zonenventilen installiert. Um Fehlalarme zu vermeiden, sollten sich auf der stromabwärtigen Seite des Durchflusssensors keine Wasserhähne oder andere unkontrollierte Wasserentnahmen befinden. Wenn nicht alle an das Steuergerät angeschlossenen Magnetventile gruppiert sind, kann es erforderlich sein, mehr als einen Durchflusssensor zu installieren. Für eine ordnungsgemäße Installation und einen optimalen Wasserdurchfluss verwenden Sie die untenstehende Tabelle, um die Rohrlänge zu bestimmen. Das Rohr, das Wasser in den Durchflusssensor führt, muss 10-mal länger sein als der Rohrdurchmesser. Das Rohr, das Wasser vom Sensor wegführt, muss 5-mal länger sein als der Rohrdurchmesser.

Hinweis: Die Maße in der Tabelle beziehen sich auf die minimale Rohrlänge.

4. Kabel (geschirmtes Erdkabel muss verwendet werden): Ein zweiadriges Kabel ist erforderlich. Der Kabelquerschnitt wird durch die Gesamtlänge des Kabels zwischen dem Steuergerät und dem Durchflusssensor bestimmt. Das Kabel sollte aus 2 dedizierten Adern bestehen und darf nicht im selben Kanal oder Kabelbündel wie die Magnetventilkabel liegen. Teilen Sie das gemeinsame Kabel der Magnetventile nicht mit dem gemeinsamen Kabel der Sensoren.

Tabelle zur Kabellänge des Durchflusssensors

Hinweis: Geschirmtes Erdkabel ist allgemein erhältlich. Hersteller sind unter anderem Paige Electric und Regency Wire.

Installation

Die folgenden Anweisungen setzen voraus, dass Sie Ihr Hydrawise Steuergerät bereits installiert haben.

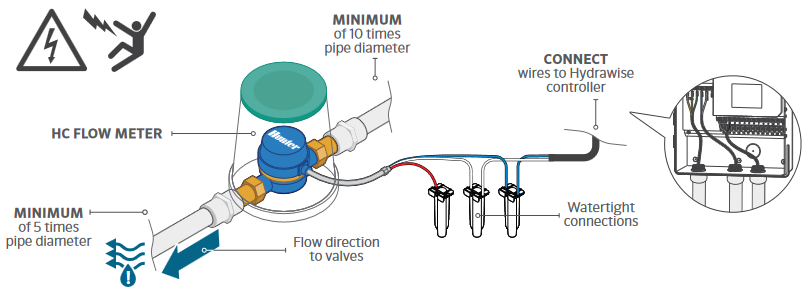

1. Durchflusssensor-Gehäuse: Der Durchflusssensor hat eine Markierung am Gehäuse, die die Wasserflussrichtung anzeigt. Die Installation des Durchflusssensors muss in der richtigen Ausrichtung erfolgen, wobei das Wasser in Pfeilrichtung auf dem Durchflusssensor-Gehäuse fließen muss. Alle HC Durchflusssensoren müssen horizontal mit der Skala nach oben installiert werden.
2. Kabel des Durchflusssensors anschließen: Ein zweiadriges Kabel ist erforderlich. Das für den Anschluss Ihres Durchflusssensors erforderliche Kabel muss dem Durchflusssensor gewidmet sein und darf nicht mit dem gemeinsamen Kabel der Ventile oder anderer Sensoren geteilt werden. Der Kabelquerschnitt wird durch die Gesamtlänge des Kabels zwischen dem Steuergerät und dem Durchflusssensor bestimmt. Die Faustregel besagt, dass ein 0,5 mm (20GA) Draht für eine Länge von bis zu 240' geeignet ist. Schließen Sie die Kabel an Ihr Hydrawise Steuergerät an.

* Abschirmung und blanker Draht sollten, falls vorhanden, an den Erdungsanschluss des Steuergeräts angeschlossen werden.

Hinweis: Alle Kabelverbindungen sollten mit wasserdichten Verbindern, wie 3M 316IR oder 3M DBY, hergestellt werden.

Konfiguration

Verwenden Sie Ihr Hydrawise Konto, um die Konfiguration Ihres Durchflusssensors abzuschließen.

1. Melden Sie sich bei Ihrem Konto an: Geben Sie Ihre Anmeldeinformationen ein.
2. Einen Durchflusssensor erstellen: Es ist wichtig, dass Sie den richtigen Durchflusssensor auswählen, wenn Sie Ihre Hydrawise App konfigurieren. Die Wahl des falschen Modells kann dazu führen, dass das Hydrawise Steuergerät Fehlalarme in der Software erzeugt.

3. Zonen dem Durchflusssensor zuweisen: Weitere Informationen zur App-/Software-Einrichtung finden Sie unter hunter.direct/hchelp.

Fehlerbehebung

Benötigen Sie weitere hilfreiche Informationen zu Ihrem Produkt? Hier finden Sie Tipps zur Installation, Steuergerät-Programmierung und mehr.

hunter.direct/hchelp

hydrawise.com/flowmeterinstall

hunter.direct/winterization

HC Support

Vielen Dank für den Kauf des Hunter HC Durchflusssensors. In dieser Kurzanleitung erfahren Sie, wie Sie Ihren Durchflusssensor installieren und konfigurieren. Für Support zur Hydrawise™ Cloud-Software oder Hilfe zu Ihrem Hydrawise Konto besuchen Sie hunter.direct/hchelp. Für Spezifikationsinformationen siehe hunter.direct/hcflow.
