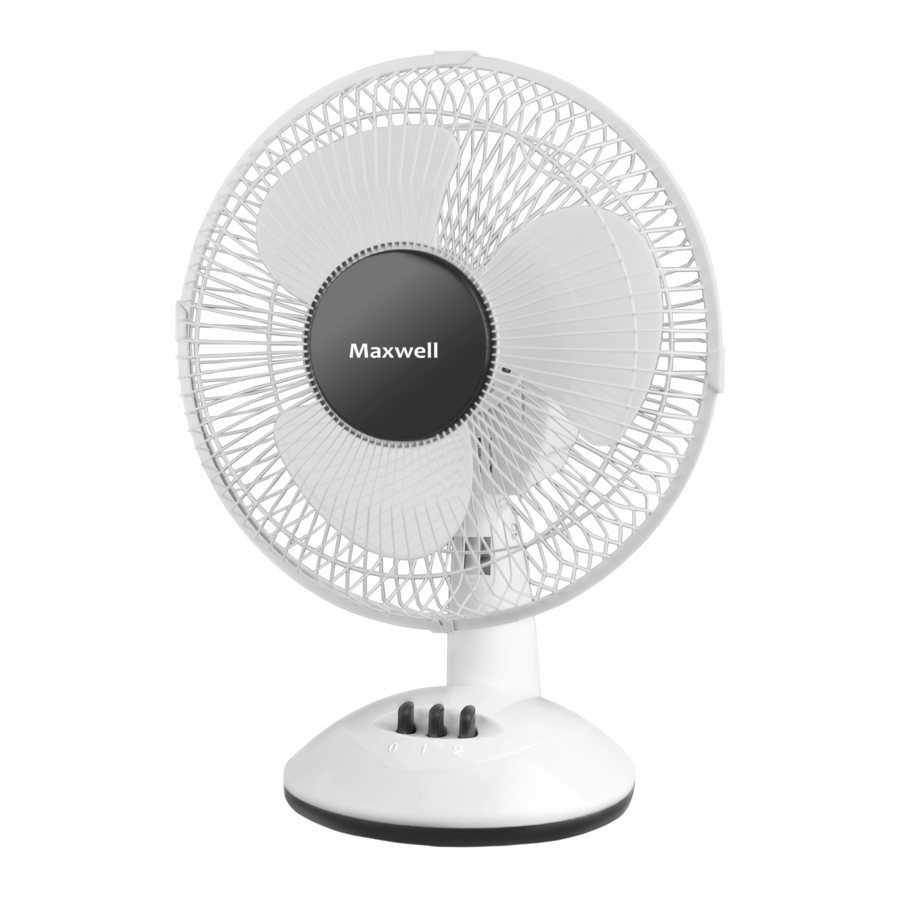

Maxwell MW-3547 W - Tischventilator-Handbuch

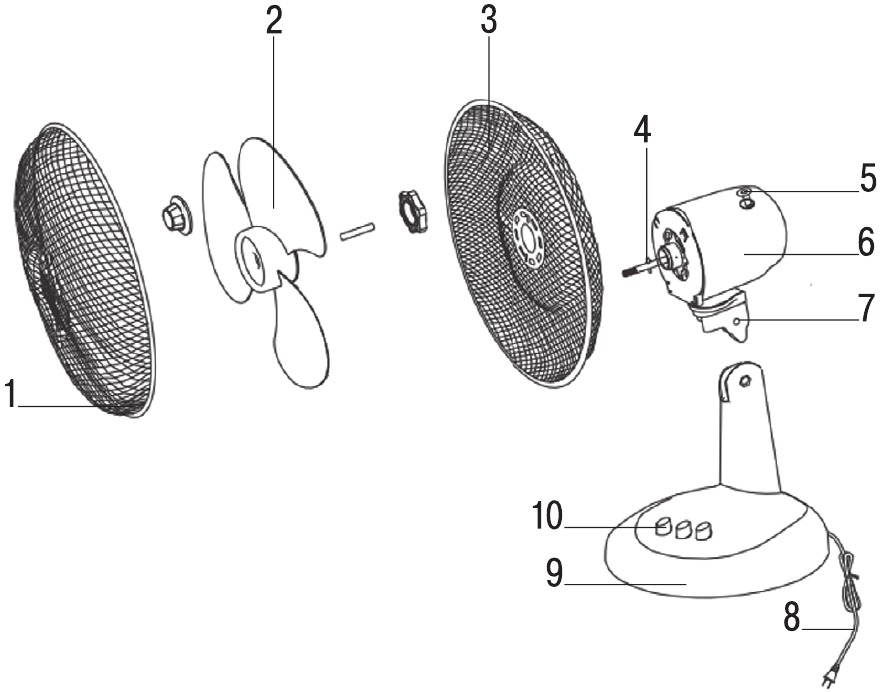

BESCHREIBUNG

Der Ventilator ist für die künstliche Belüftung des Raumes vorgesehen.

1. Vorderes Gitter
2. Flügel
3. Hinteres Gitter mit Klammern
4. Befestigungsmutter des hinteren Gitters
5. Taste für Oszillation Ein/Aus
6. Motoreinheit
7. Scharniergelenk (Neigungswinkelverstellung)
8. Netzkabel
9. Standfuß
10. Bedienfeld

VOR DER ERSTEN BENUTZUNG

Nach dem Transport oder der Lagerung des Geräts bei niedrigen Temperaturen muss es vor dem Einschalten mindestens drei Stunden lang bei Raumtemperatur aufbewahrt werden.

MONTAGE

• Packen Sie das Gerät aus und entfernen Sie alle Aufkleber, die den Betrieb beeinträchtigen könnten.
• Überprüfen Sie das Gerät auf Beschädigungen; verwenden Sie es im Falle von Beschädigungen nicht.
• Schalten Sie den Ventilator erst ein, wenn er vollständig montiert ist.
• Stellen Sie den Standfuß (9) des Ventilators auf eine trockene, ebene und stabile Oberfläche.
• Setzen Sie das hintere Gitter (3) auf die Motoreinheit (6) und befestigen Sie es mit der Mutter (4).
• Stecken Sie die Flügel (2) auf die Motorachse.
• Öffnen Sie die Klammern am hinteren Gitter (3).
• Installieren Sie das vordere Gitter (1) am hinteren Gitter (3) und schließen Sie die Klammern.
• Der Ventilator ist betriebsbereit.

BENUTZUNG

Bevor Sie das Gerät zum ersten Mal benutzen, stellen Sie sicher, dass die Netzspannung mit der Betriebsspannung des Ventilators übereinstimmt.

• Stellen Sie den Ventilator auf eine ebene, trockene und stabile Oberfläche.
• Stecken Sie den Netzstecker (8) in die Steckdose.
• Wählen Sie den gewünschten Betriebsmodus des Ventilators durch Drücken der Tasten auf dem Bedienfeld (10):
  "0" – Ventilator ist ausgeschaltet.
  "1" – Niedrige Luftstromgeschwindigkeit.
  "2" – Hohe Luftstromgeschwindigkeit.
• Schalten Sie den Ventilator nach dem Betrieb durch Drücken der Taste "0" auf dem Bedienfeld (10) aus und ziehen Sie den Stecker des Geräts.

OSZILLATIONS- UND NEIGUNGSFUNKTION

Drücken Sie die Taste (5), um den 90°-Oszillationsmodus des Ventilators einzuschalten. Heben Sie die Taste (5) durch Ziehen nach oben an, um den Oszillationsmodus auszuschalten.
Um den Neigungswinkel des Ventilators zu ändern, nehmen Sie die Motoreinheit (6) und neigen Sie sie in den gewünschten Winkel. Ein Klicken ist in diesem Fall normal.

WARTUNG UND PFLEGE

• Stellen Sie vor der Reinigung des Ventilators den Betriebsartenschalter (10) auf die Position "0" und ziehen Sie den Netzstecker des Geräts.
• Tauchen Sie den Ventilator, das Netzkabel und den Netzstecker nicht in Wasser oder andere Flüssigkeiten.
• Stellen Sie sicher, dass keine Flüssigkeiten in die Motoreinheit (6) des Ventilators gelangen, um Schäden zu vermeiden und das Risiko eines Stromschlags zu verhindern.
• Verwenden Sie keine scheuernden Reiniger und Lösungsmittel zur Reinigung des Geräts.
• Reinigen Sie die Motoreinheit des Ventilators mit einem weichen und leicht feuchten Tuch und wischen Sie sie anschließend trocken.
• Wenn Sie die Flügel (2) und Gitter (1, 3) reinigen müssen:
  • heben Sie die Klammern am hinteren Gitter (3) an und entfernen Sie das vordere Gitter (1);
  • entfernen Sie die Flügel (2);
  • schrauben Sie die Mutter (4) ab und entfernen Sie das hintere Gitter (3)
• Reinigen Sie die Gitter (1, 3), Flügel (2) mit einem leicht feuchten Tuch und wischen Sie sie anschließend trocken.
• Montieren Sie den Ventilator in umgekehrter Reihenfolge.
• Bewahren Sie den Ventilator an einem trockenen, kühlen Ort auf.

LIEFERUMFANG

Motoreinheit mit Standfuß - 1 Stk.
Flügel – 1 Stk.
Vorderes Gitter – 1 Stk.
Hinteres Gitter – 1 Stk.
Bedienungsanleitung – 1 Stk.

TECHNISCHE DATEN

Stromversorgung: 220-240 V ~ 50-60 Hz
Nennaufnahmeleistung: 25 W
Durchmesser: 23 cm (9 Zoll)
