Eachine E013 – Micro-FPV-RC-Quadcopter-Handbuch

Tipps: Bitte vor Gebrauch aufladen!

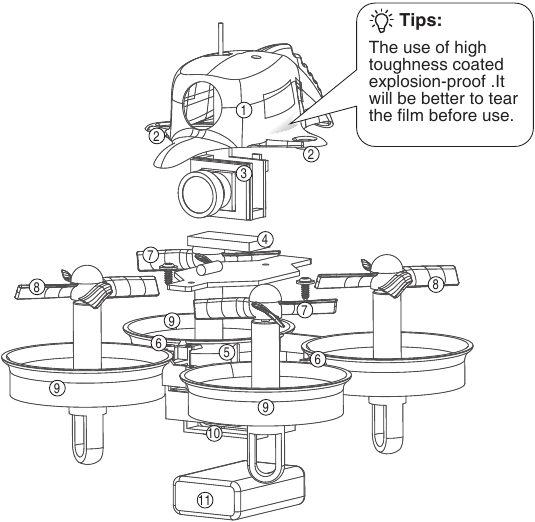

Lernen Sie Ihr Fluggerät kennen

Die Hauptstruktur aus ABS-Material, das neue industrielle und modulare Design verbessern die Produktentwicklung, erleichtern Installation und Wartung sowie Ersatz-Upgrades.

Ausgestattet mit dem FPV 5.8G Echtzeit-Bildübertragungssystem, bringt es Ihnen außergewöhnliche visuelle Effekte.

1. Fluggerät-Gehäuse
2. Schraubenlochabdeckung
3. FPV-System
4. EVA-Pad (Kamera fixiert)
5. Gestell
6. Schraubenloch der Gestellkappe
7. Vorwärtsdreh-Propeller
8. Rückwärtsdreh-Propeller
9. Propellerschutzbügel
10. Akkufach des Gehäuses
11. Akku

Die Architektur des Fluggeräts

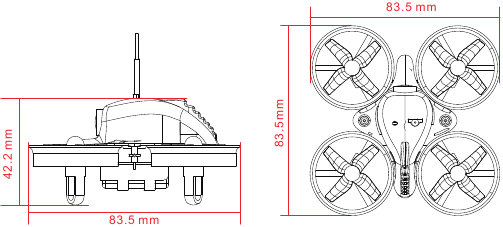

Parameter

Fluggerät-Parameter

Hauptflügellänge: 66mm

Größe: 83.5*83.5*42.2mm

Gewicht: 20g (ohne Akku)

Motor: 6015 1S Bürstenmotor

Lipo-Akku: 3.7V 200mAh 35C

Flugzeit: 5min

Rundstrahl-Empfangsantenne

Betriebstemperatur: -10℃ bis +40℃

Frequenztabelle

Einheit: MHz

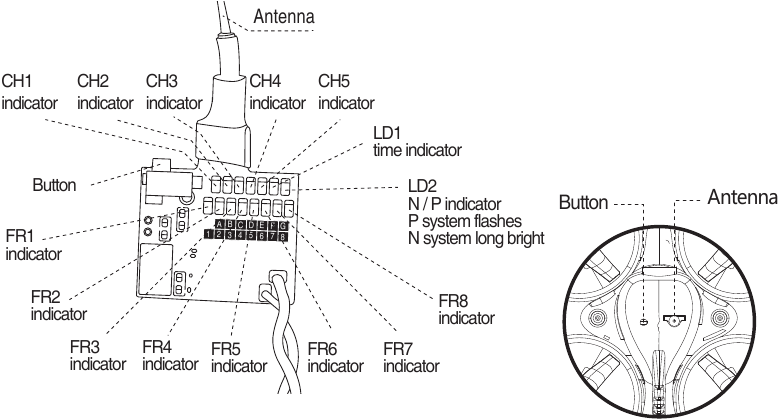

Frequenzmethode

FPV-System: 5.8G 40CH

Siehe Tabelle 3 auf der Frequenztabelle

Tastenfunktionen:

1. Kurzes Drücken der Taste zur Einstellung der Frequenzfunktion und zum zyklischen Umschalten zwischen den Frequenzen FR1-FR8.
2. Langes Drücken der Taste für 2 Sekunden (LD1 blinkt beim Loslassen der Taste) zur Einstellung der Frequenzgruppenfunktion und zum zyklischen Umschalten zwischen den Frequenzgruppen CH1-CH5.
3. Langes Drücken der Taste für 5 Sekunden (LD1 blinkt bis zum Ausschalten beim Loslassen der Taste) zur Einstellung der Standardfunktion; bei P-System blinkt LD2, bei N-System leuchtet LD2 dauerhaft.

Fernbedienung

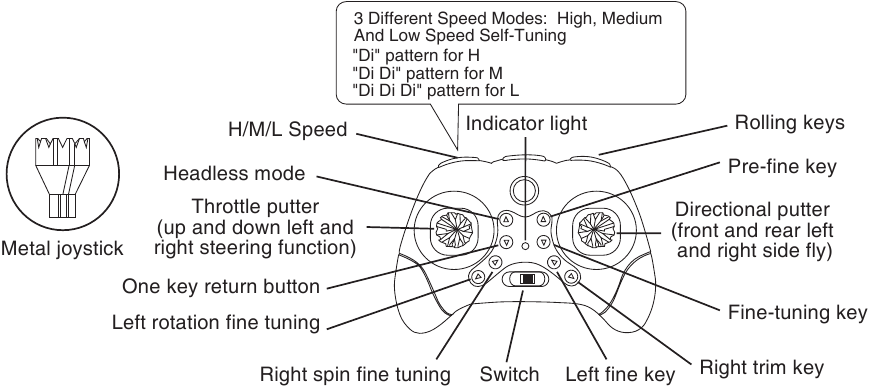

Einführung in die Funktionen der Fernbedienung

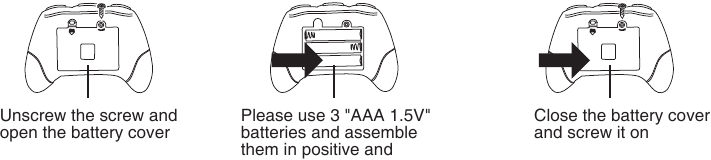

Einlegen der Fernbedienungsbatterie

Laden des Lipo-Akkus des Fluggeräts

Tipps: Bitte vor Gebrauch aufladen!

Stecken Sie den USB-Stecker in den USB-Anschluss des Computers (oder des Ladegeräts mit USB-Anschluss und DC5V-Ausgang). Zu diesem Zeitpunkt leuchtet die rote Anzeigeleuchte am USB-Ladeanschluss. Verbinden Sie den Akku mit dem USB-Ladekabel. Wenn das rote Licht aus ist, zeigt dies an, dass der Akku geladen wird. Ladezeit 30-40 Minuten. Um die Sicherheit zu gewährleisten, stellen Sie sicher, dass dies in Sichtweite geschieht.

Bedienungsanleitung

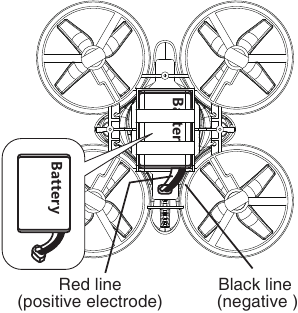

Startprozedur

1. Legen Sie den Akku in das Akkufach des Fluggeräts ein, verbinden Sie dann den Akkuanschluss mit dem Stromanschluss des Fluggeräts und stellen Sie es auf eine ebene Fläche. Danach blinkt das Rücklicht des Fluggeräts. Schalten Sie den Netzschalter der Fernbedienung ein. Die Fernbedienung gibt ein "Tick"-Geräusch von sich, und danach nochmals ein "Beep". Dann schaltet sich die Anzeige der Fernbedienung ein und leuchtet dauerhaft. Die LED-Leuchte des Fluggeräts leuchtet ebenfalls dauerhaft. Dies bedeutet, dass die Bindung (Kopplung) abgeschlossen ist.
2. Nachdem die Kopplung des Fluggeräts abgeschlossen ist, kann das Fluggerät durch Bewegen des linken Joysticks (Gashebel) gestartet werden.


Kreiselkalibrierung

Nach Abschluss der Kopplung das Fluggerät in horizontaler Position platzieren.
Drücken Sie beide Joysticks gleichzeitig in die untere rechte Ecke (45°) zur Kreiselkalibrierung. Die LED-Leuchten blinken schnell, die Kalibrierung ist abgeschlossen.

Tipps: Stellen Sie vor dem Abflug sicher, dass das Fluggerät zur Kalibrierung auf eine horizontale Ebene gestellt wird, um einen reibungslosen Flug zu gewährleisten. Wenn das Fluggerät nach einem Aufprall oder einer Kollision abweicht, können Sie diese Methode auch zur Kalibrierung des Kreisels verwenden.

Bedienung und Steuerung

Betriebsart

Da empfindlich, wird Anfängern ein langsamer Betrieb des Joysticks empfohlen. Zum Beispiel, wenn das Flugzeug während des Fluges leicht sinkt, drücken Sie den linken Joystick langsam nach oben, um eine bestimmte Höhe zu erreichen. Vermeiden Sie ein abruptes Schieben des Gashebels.

Wird der linke Joystick (Gas) nach oben oder unten gedrückt, steigt oder sinkt das Flugzeug entsprechend.

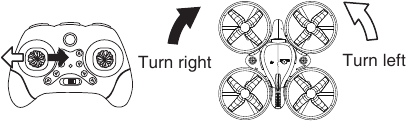

Wird der linke Joystick (Gas) nach links oder rechts gedrückt, dreht sich das Flugzeug entsprechend nach links oder rechts.

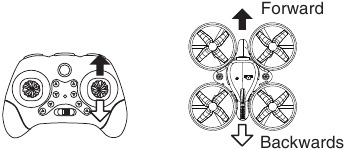

Wird der rechte Steuerhebel (Richtung) nach oben oder unten gedrückt, fliegt das Flugzeug entsprechend vorwärts oder rückwärts.

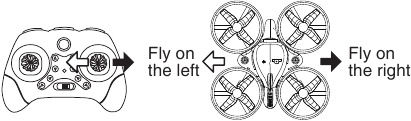

Wird der rechte Steuerhebel (Richtung) nach links oder rechts gedrückt, fliegt das Flugzeug entsprechend zur linken oder rechten Seite.

Steuerungsmodus

Feinabstimmung der Flugzeugbewegungen

Heben Sie den Gashebel langsam an. Wenn das Flugzeug vom Boden abhebt und in verschiedene Richtungen tendiert, können Sie die Feinabstimmung zur Korrektur verwenden.

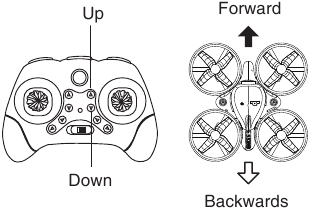

1. Feinabstimmung für Vorwärts- und Rückwärtsbewegung
   Wenn das Flugzeug vom Boden abhebt und sich vorwärts/rückwärts bewegt: fliegt es vorwärts, passen Sie die Feinabstimmung nach unten an.
   Fliegt es rückwärts, passen Sie die Feinabstimmung nach oben an.

2. Feinabstimmung für seitliches Fliegen des Flugzeugs
   Wenn das Flugzeug vom Boden abhebt und seitlich nach links/rechts fliegt:
   Fliegt es nach rechts, passen Sie die Feinabstimmung nach links an.
   Fliegt es nach links, passen Sie die Feinabstimmung nach rechts an.


360° Überschlag

Das Flugzeug kann durch die folgende Joystick-Bedienung 360° Überschläge ausführen.

1. 360°-Rolle nach links
   Drücken Sie kurz die Überschlagstaste und drücken Sie dann den rechten Hebel nach links, um das Flugzeug entsprechend um 360° nach links rollen zu lassen.

2. 360°-Rolle nach rechts
   Drücken Sie kurz die Überschlagstaste und drücken Sie dann den rechten Hebel nach rechts, um das Flugzeug entsprechend um 360° nach rechts rollen zu lassen.
3. 360°-Rolle vorwärts
   Drücken Sie kurz die Überschlagstaste und drücken Sie dann den rechten Hebel nach oben, um das Flugzeug entsprechend vorwärts rollen zu lassen.

4. 360°-Rolle rückwärts
   Drücken Sie kurz die rechte Überschlagstaste und drücken Sie dann den rechten Hebel nach unten, um das Flugzeug entsprechend um 360° rückwärts rollen zu lassen.

Hinweis: Halten Sie das Flugzeug während eines Überschlags in einer Höhe von 2-3 Metern, damit es die Höhe nach dem Überschlag leichter beibehalten kann.

Headless-Modus

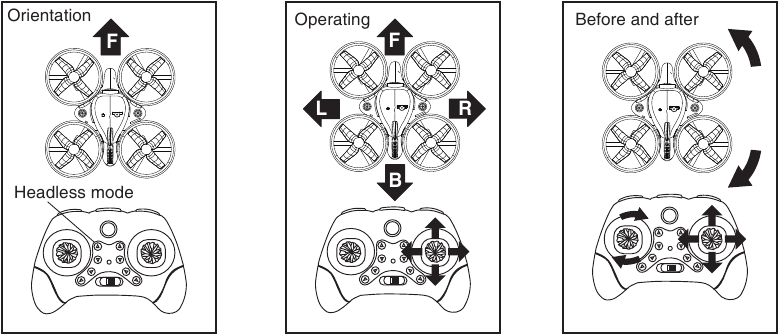

Umschalten des Headless-Modus

Starten und Einstellen: Nachdem die Frequenz des Flugzeugs eingestellt wurde, platzieren Sie das Flugzeug auf einer ebenen Fläche oder lassen Sie es in der Luft schweben. Stellen Sie sicher, dass der Kopf des Flugzeugs und die Fernbedienung in dieselbe Richtung zeigen. Drücken Sie die Headless-Modus-Taste (die LED-Leuchten des Flugzeugs blinken), um den Headless-Modus zu starten.

Headless-Modus beenden: Drücken Sie die Headless-Modus-Taste erneut (die Flugzeug-LED leuchtet dauerhaft), um den Headless-Modus zu beenden.

Wie in der Abbildung oben gezeigt, im Headless-Modus (die Flugzeug-LED blinkt), können Sie das Flugzeug zurückrufen, indem Sie den Steuerhebel nach unten ziehen, unabhängig davon, wo sich die Vorderseite des Flugzeugs befindet und die Fernbedienung sich nun hinter dem Flugzeug befindet. Drücken Sie den Hebel nach oben, damit das Flugzeug weiter wegfliegt.

Ein-Tasten-Rückkehr

Drücken Sie die Taste, um zum Kanal zurückzukehren. Sie können den Weg über den rechten Joystick korrigieren, um den Kanal anzupassen (für eine normale Rückkehr muss die Frequenz vor dem Start vorne gewesen sein). Das Flugzeug kehrt automatisch zurück.

Während des Rückflugs können Sie eine Funktionstastenkombination auf der Fernbedienung drücken oder den rechten Joystick "forward" (vorwärts) schieben, um das Flugzeug zurückzuholen.

Tipps: Niedriger Alarm
Wenn das Flugzeug blinkt, bedeutet dies, dass die Stromversorgung des Flugzeugs fast erschöpft ist. Das Flugzeug
schaltet dann die Kunstflugfunktion automatisch ab. Das Flugzeug befindet sich im normalen Steuerzustand, die Wartungszeit beträgt 30 Sekunden.

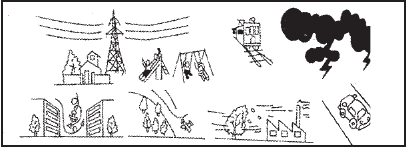

Flugumgebung

Verwenden Sie dieses Produkt nicht in den folgenden Umgebungen, um versehentliche Verletzungen oder Schäden am Flugzeug zu vermeiden.

1. in der Nähe von Hochspannungsleitungen, Parkplätzen, Bahngleisen, Autobahnen usw.
2. bei Gewitter, windigem Wetter, Regen oder Schnee.

Flug beenden

1. Manuelle Landung.
2. Schalten Sie zuerst die Stromversorgung des Flugzeugs aus und dann die Stromversorgung der Fernbedienung.
3. Entfernen Sie den Akku aus dem Flugzeug.

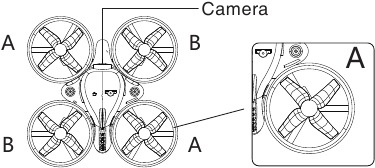

Propellermontage

Die Propeller des Flugzeugs müssen gemäß den Positionsanforderungen installiert werden. Bitte installieren Sie sie entsprechend der unten gezeigten Codierung.

Propeller installieren: Halten Sie die kleine Kappe des Propellers fest, drücken Sie ihn auf die Motorwelle und achten Sie darauf, den Propeller nicht zu verformen.

Fehlerbehebung

Lösung, wenn Fernbedienung und Flugzeug nicht reagieren:

1. Stellen Sie sicher, dass die Kopplung erfolgreich war. Siehe Kopplungsanleitung.
2. Prüfen Sie, ob der Batteriestand niedrig ist.
3. Stellen Sie sicher, dass die Fernbedienung die Originale ist.

Lösung, wenn kein Überschlag möglich ist:

1. Starten Sie die Überschlagfunktionstaste neu.
2. Prüfen Sie, ob der Lithium-Akku zu schwach ist, laden Sie ihn erneut auf.

Lösung bei Problemen mit der Flugzeugstabilität:

1. Prüfen Sie, ob der Propeller verformt ist, und ersetzen Sie ihn gegebenenfalls.
2. Schalten Sie das Flugzeug aus und wieder ein.
3. Platzieren Sie das Flugzeug auf einer horizontalen Fläche, um das Gyroskop neu zu kalibrieren.

Lösung, wenn das Flugzeug nicht abheben kann:

1. Prüfen Sie, ob die Schrauben korrekt angebracht sind.
2. Prüfen Sie, ob die Absturzabdeckung des Flugzeugs locker ist und die Propellerdrehung behindert.
3. Prüfen Sie, ob das Flugzeug Strom hat; bei niedrigem Akkustand blinken die Lichter.

FPV-Fehlerbehebung

Brillenbildschirm kein Bild:

1. Überprüfen Sie, ob die Stromversorgung der Brille und die Stromversorgung des Fluggeräts normal sind und die Akkuleistung ausreicht.
2. Überprüfen Sie, ob der Empfangskanal der Brille und der Sendekanal übereinstimmen.
3. Überprüfen Sie, ob der Sender und die Brille den N/P-Standard einhalten.

Die von der Brille empfangene Bildsignalqualität ist schlecht oder die drahtlose Übertragungsdistanz ist gering:

1. Überprüfen Sie, ob Funkübertragungsgeräte auf derselben Frequenz stören. Das FPV-System sollte andere Frequenzen wählen, um Störfrequenzen zu vermeiden oder die Nutzung desselben Standorts zu umgehen.
2. Überprüfen Sie, ob die Brillenantenne installiert ist.
3. Überprüfen Sie, ob sich zwischen Brille und Fluggerät Berge, Häuser, Bäume oder andere Hindernisse befinden. Bitte verwenden Sie das FPV-System im Freien.

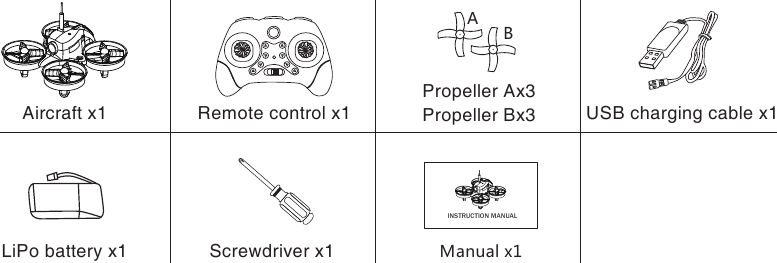

Zubehörliste

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Eachine E013 – Micro-FPV-RC-Quadcopter-Handbuch herunterladen
