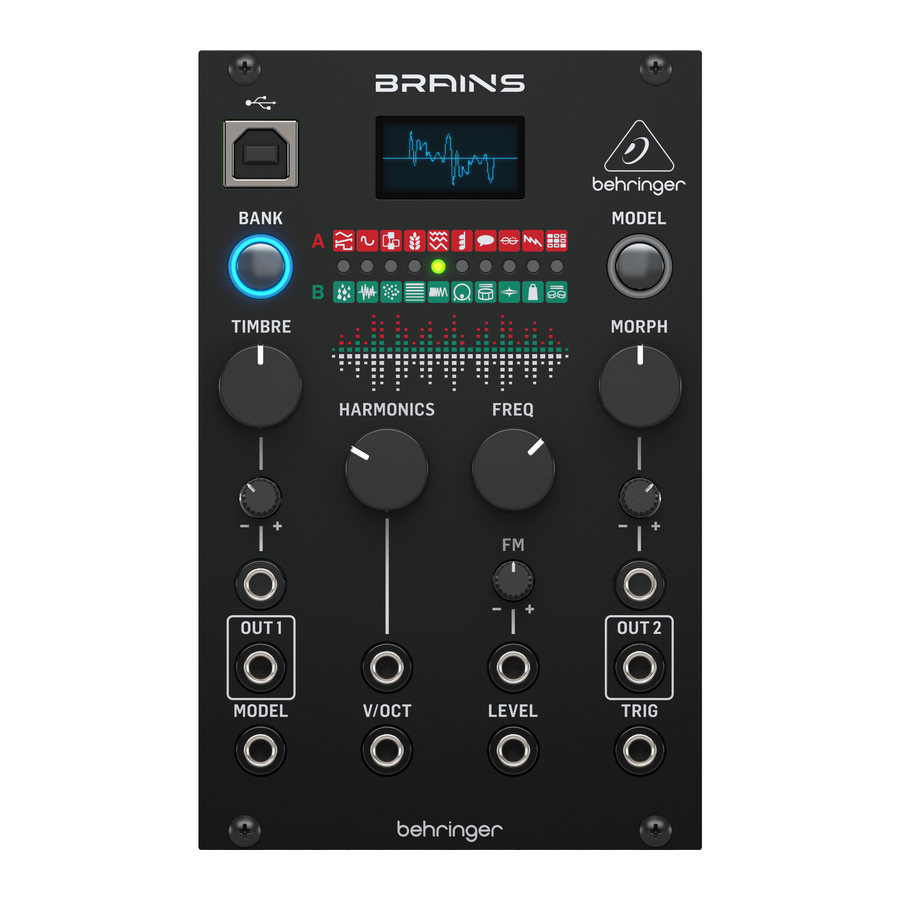

Behringer BRAINS - Multi-Engine Oszillator-Modul Kurzanleitung

Multi-Engine Oszillator-Modul für Eurorack mit 20 Synthese-Engines und OLED-Oszilloskop

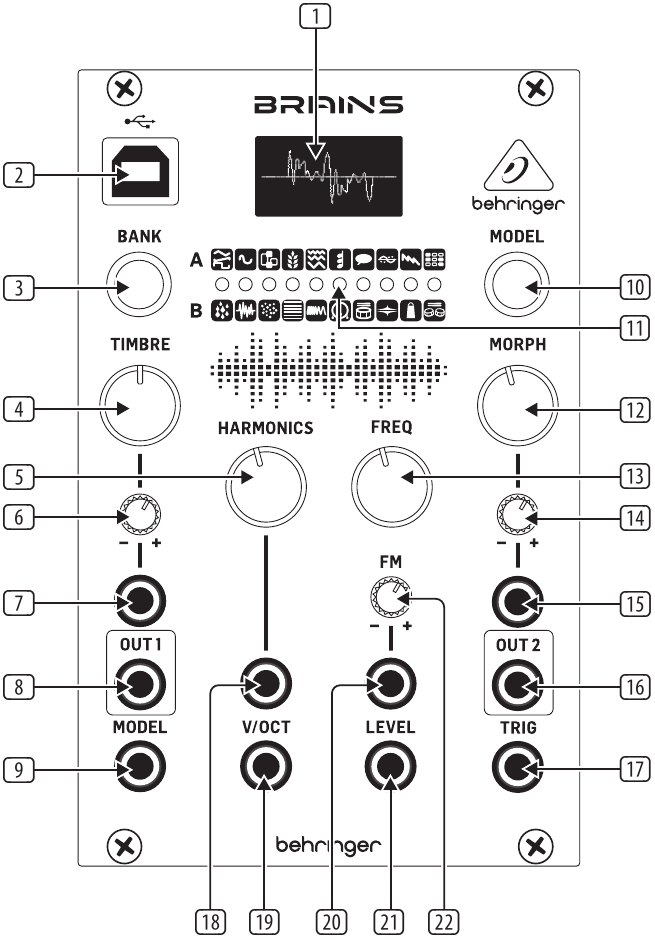

Bedienelemente

1. DISPLAY – Erzeugt eine Wellenform des Audioinhalts für schnelles visuelles Feedback.
2. USB – Schließen Sie ein Standard-USB-Kabel für Firmware-Updates an.
3. BANK-Taste – Wechselt zwischen den Modellen von Bank A und Bank B.
4. TIMBRE-Regler – Die Funktion variiert je nach ausgewähltem Modell, aber im Allgemeinen reicht sie von dunkleren zu helleren Inhalten.
5. HARMONICS-Regler – Die Funktion variiert je nach ausgewähltem Modell, passt aber im Allgemeinen die Frequenzspreizung oder Klangbalance an.
6. TIMBRE CV LEVEL – Dämpft die am Timbre CV-Eingang empfangene Spannung. Wenn der CV-Eingang nicht verbunden ist und ein Signal am Trig-Eingang empfangen wird, steuert dieser Regler stattdessen den Modulationsumfang des internen Hüllkurvengenerators.
7. TIMBRE CV – Steuert den Timbre-Parameter über eine externe Steuerspannung.
8. OUT 1 – Sendet das hauptsächlich verarbeitete Signal über ein 3,5-mm-TS-Kabel.
9. MODEL-Buchse – Ermöglicht die Fernauswahl des Modells über eine externe Steuerspannung.
10. MODEL-Taste – Blättert durch die verfügbaren Modelle in der aktuell aktiven Bank.
11. MODEL-LEDs – Zeigen das aktuelle Modell über eine rote LED für Bank A oder eine grüne LED für Bank B an.
12. MORPH-Regler – Die Funktion variiert je nach ausgewähltem Modell, steuert aber im Allgemeinen das Panning oder den Charakter.
13. FREQ-Regler – Deckt einen Bereich von 8 Oktaven ab, kann aber auf 14 Halbtöne eingeengt werden.
14. MORPH CV LEVEL – Dämpft die am Morph CV-Eingang empfangene Spannung. Wenn der CV-Eingang nicht verbunden ist und ein Signal am Trig-Eingang empfangen wird, steuert dieser Regler stattdessen den Modulationsumfang des internen Hüllkurvengenerators.
15. MORPH CV – Steuert den Morph-Parameter über eine externe Steuerspannung.
16. OUT 2 – Sendet eine alternative oder eine Variante des Out 1-Signals über ein 3,5-mm-TS-Kabel.
17. TRIG – Erfüllt mehrere Funktionen:

• Löst den internen Hüllkurvengenerator aus.
• Erregt die physikalischen und perkussiven Modelle.
• Betätigt das interne Tiefpass-Gate.
• Sampelt und hält den Wert des Model CV-Eingangs.

18. HARMONICS CV – Steuert den Harmonics-Parameter über eine externe Steuerspannung.
19. V/OCT – Steuert die Grundfrequenz relativ zur durch den Freq-Regler ausgewählten Grundnote.
20. FM CV – Steuert den FM-Parameter über eine externe Steuerspannung.
21. LEVEL – Öffnet das interne Tiefpass-Gate am Ausgangssignal und steuert sowohl den Ausgangspegel als auch die Helligkeit. Löst auch einen Akzent aus, wenn die physikalischen oder perkussiven Modelle aktiv sind.
22. FM CV LEVEL – Dämpft die am FM CV-Eingang empfangene Spannung.

Spezifikationen

Wellenform-Parameter

Symbol	Name	Klangfarbe
	Virtuell analog	Rechteckwelle: schmaler Puls, volles Rechteck, Hardsync-Formant
	Wellenformung	Wavefolder-Anteil
	FM 2 Operatoren	Modulationsmix
	Grains	Formantfrequenz
	Additiv	Auffälligste Harmonische
	Akkorde	Akkordumkehrung/Transposition
	Sprache	Vokale Klangfarbe von tief bis hoch
	Karplus Strong	Helligkeit und Empfindlichkeit für Staubrauschen
	Super Saw	Legt die Anzahl der Wellenformen fest
	Wavetable-Oszillator	Durchläuft verschiedene Wellen
	Regen	Regenkorn-Dichte
	Rauschen	Taktfrequenz
	Staub	Partikeldichte
	Modale Saiten	Anregungshelligkeit und Staubdichte
	FM-Drum	Tiefpassfilter-Grenze
	Bassdrum	Attack-Helligkeit und Overdrive-Anteil
	Snaredrum	Balance zwischen verschiedenen Drum-Modi
	Hi-Hat	Hochpassfilter-Grenze
	Cowbell	Helligkeit
	Toms	Ton
Obertöne		Morph
Verstimmung zwischen Wellen		Sägezahn: Dreieck zu breitem Kerbsägezahn
Waveshaper-Wellenform		Wellenform-Symmetrie
Frequenzverhältnis		>12:00 – Operator 2 moduliert eigene Phase<12:00 – Operator 2 moduliert Operator 1 Phase
Frequenz zwischen Formant 1 und 2		Formantbreite und -form
Anzahl der Peaks im Spektrum		Peak-Form – flach und breit zu spitz und schmal
Akkordtyp		Wellenform
Durchläuft Formanttypen, SAM- und LPC-Vokale/-Wörter		Wortsegment-Auswahl
Saitensteifigkeit		Abklingzeit
Passt den Oberwellenanteil an		Sub-Oszillator-Pegel
Wählt zwischen 4 interpolierten Bänken, gefolgt von denselben 4 Bänken in umgekehrter Reihenfolge, ohne Interpolation.		Spaltenindex
Anteil der Tonhöhen-Randomisierung		Tröpfchendauer und Überlappung, mündend in einem Stack von 8 zufällig frequenzmodulierten Wellenformen
Durchläuft Filterantworten, von TP zu BP zu HP		Filterresonanz
Frequenz-Randomisierung		Durchläuft nachhallende Allpassfilter, gefolgt von zunehmend resonanten BP-Filtern
Anteil der harmonischen Färbung		Abklingzeit
Mischung zwischen harmonischem Inhalt		Abklingzeit
Frequenz		Abklingzeit
Mischung zwischen harmonischen und rauschhaften Komponenten		Abklingzeit
Mischung zwischen metallischem und gefiltertem Rauschen		Abklingzeit
Textur		Abklingzeit
Resonanz		Abklingzeit
Out 2
Summe zweier hardsync-Wellenformen
Variante mit anderer Wellenformkurve
Sub-Oszillator
Simulation gefilterter Wellenformen – Obertöne wählen Filtertyp (Peaking, TP, BP, HP)
Variante, die Obertöne von Hammond-Orgelzugriegeln enthält
Grundton des Akkords
Ungefiltertes Vokalsignal
Kopie von Out 1
Kopie von Out 1
Variiert die Wellenformauswahl der Spalte
Variante mit Sinuswellen-Oszillatoren
Ergebnis von 2 BP-Filtern, gesteuert durch den Obertöne-Regler
Rohes Staubrauschen
Rohes Erregersignal
Alternatives FM-Drum-Modell
Alternatives Bassdrum-Modell
Alternatives Snaredrum-Modell
Alternatives Hi-Hat-Modell
Alternatives Cowbell-Modell
Alternative Tom-Modelle
