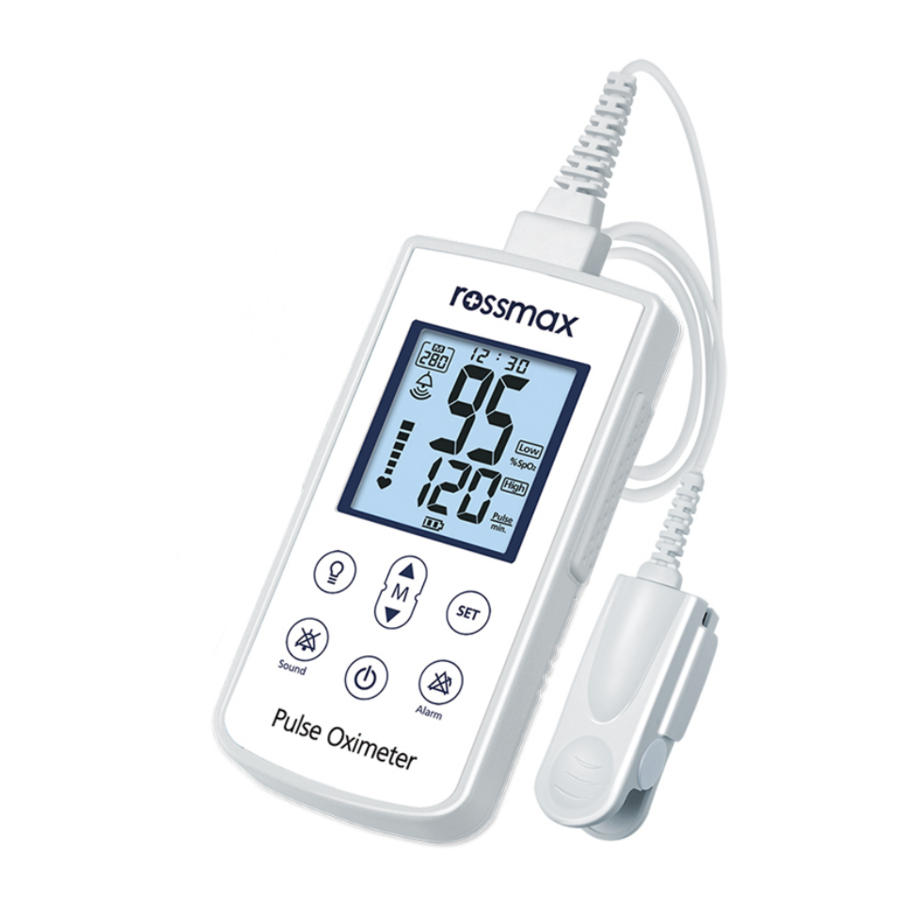

Rossmax SA210 - Handheld-Pulsoximeter-Handbuch

Einleitung

Das Rossmax Handheld-Pulsoximeter wird zur Messung der Sauerstoffsättigung im Blut (SpO2) und der Pulsfrequenz sowie zur sofortigen Warnung eingesetzt. Es ist ein nicht-invasives Gerät zur Stichprobenprüfung bei Erwachsenen, Kindern und Säuglingen mit entsprechender Sonde, das zu Hause, im Krankenhaus und in Kliniken angewendet wird. Die Sonde enthält eine duale Lichtquelle und einen Fotodetektor.

Beachten Sie die beiliegenden Dokumente. Bitte lesen Sie dieses Handbuch vor Gebrauch sorgfältig durch. Bitte bewahren Sie dieses Handbuch auf.

Name/Funktionen der einzelnen Teile

Nr.	Position	Zweck
1	Pulsstärke
2	Sondensymbol
3	LCD-Hintergrundbeleuchtungstaste	Zum Ein-/Ausschalten des Lichts
4	Sound-Taste	Für Herzschlagton laute Lautstärke niedrigere Lautstärke Stumm
5	Zeit	Zeigt die Zeit an
6	SpO2 %SpO2 Symbol	Hohe SpO2 Niedrige SpO2
7	Pulsfrequenz	Hohe Pulsfrequenz Niedrige Pulsfrequenz
8	UP/DOWN (Auf/Ab) Taste	Zum Anpassen/Anzeigen aller Einstellungen/Speicher Speichersymbol
9	Set (Einstellen) Taste	Zum Anzeigen/Anpassen der Standardeinstellung
10	Alert (Alarm) Taste	Alert (Alarm) aus / Alert (Alarm) Pause
11	Power (Ein/Aus) Taste	Power (Ein/Aus)
12	Batteriefach	Zum Einlegen oder Austauschen der Batterien Volle Batterien Batterien leer
13		Dies ist für die Datenübertragung.

Batterieinstallation

1. Schieben Sie den Batteriefachdeckel mit dem Daumen heraus.
2. Legen Sie 4 "AA"-Batterien entsprechend der (+/-) Polarität ein oder ersetzen Sie diese.

Ein Austausch ist erforderlich, wenn das Batteriesymbol " " auf dem Display blinkt/ während die Funktionstaste gedrückt wird und nichts auf dem Display erscheint.

Batterien können auslaufen oder explodieren, wenn sie unsachgemäß verwendet oder entsorgt werden. Entfernen Sie die Batterien, wenn das Gerät längere Zeit gelagert wird. Verwenden Sie nicht gleichzeitig verschiedene Arten oder Marken von Batterien.

Sondenanschluss

Es wird eine Rossmax PA100/ PC100 oder kompatible Sonde verwendet. (Bitte sorgfältig installieren.)

Die Effizienz des Geräts kann beeinträchtigt werden, wenn keine Rossmax-kompatible Sonde verwendet wird.

Messung durchführen

1. Drücken Sie die Power On (Einschalt)-Taste für 1 Sekunde; wenn das Gerät aktiviert wird, ertönt ein Piepton für 2 Sekunden.
   Hinweis: Nach der Aktivierung des Geräts wird direkt die Softwareversion angezeigt. Bei der ersten Aktivierung von SA210 All symbols springt es direkt zur Zeiteinstellung. (Bitte beachten Sie die Einstellungsanleitung.)
2. Informationen zur Softwareversion erscheinen; führen Sie einen Finger in die Sonde ein, Nagel nach oben, SA210 All symbols für den Selbsttest.
   Hinweise: Das Gerät schaltet sich nach 1 Minute Inaktivität mit zwei Pieptönen automatisch ab.
3. Die Pulsstärke zeigt " ", das Pulsoximeter beginnt seine Messung.
   Hinweise: Der Herzschlag wird über den Summer ausgegeben. Um in den Stumm-Modus zu wechseln, drücken Sie die Sound-Taste und auf dem LCD-Bildschirm wird das Soundsymbol angezeigt. Wenn der Herzschlagton gewünscht wird, drücken Sie die Sound-Taste erneut, um den Stumm-Modus zu verlassen.
4. Ihre SpO2- und Pulsfrequenzwerte erscheinen nach wenigen Sekunden auf dem Bildschirm.

Hinweise:

1. Entfernen Sie Ihren Finger erst, wenn die Messung abgeschlossen ist.
2. Bei anderen Problemen oder unbekannten Symbolen lesen Sie bitte die Fehlerbehebung.

Standardeinstellung anzeigen

1. Drücken Sie die Taste 1 Sekunde lang, um den Wert der Standardeinstellung anzuzeigen.
2. Drücken Sie , um den Standardanzeigemodus zu verlassen oder warten Sie 3 Sekunden für die automatische Beendigung.

Standardeinstellung ändern

Drücken Sie die Taste 2 Sekunden lang, um in den Einrichtungsmodus zu gelangen und die Standardeinstellung zu ändern. Um zur nächsten Einstellung zu springen, drücken Sie nach Abschluss die Taste . Zum Beenden drücken Sie oder warten Sie 10 Sekunden.

SpO2-Modus

• Um die maximale SpO2-Rate einzustellen, drücken Sie zum Eingeben, und es zeigt wie abgebildet an und drücken Sie die Taste zur Anpassung. Um die minimale SpO2-Rate einzustellen, drücken Sie , und es zeigt wie abgebildet an und ist wie die maximale Einstellung.

Pulsfrequenz-Modus

• Um die maximale Pulsfrequenz einzustellen, drücken Sie zum Eingeben, und es zeigt wie abgebildet an und drücken Sie Taste zur Anpassung. Um die minimale Pulsfrequenz einzustellen, drücken Sie , und es zeigt wie abgebildet an und ist wie die maximale Einstellung.


Speicherintervall-Modus

1. Optional für SA210: 5 / 10 / 30 / 60 Minuten.
2. Im Speicherintervall-Modus erscheint das Speicherintervall auf dem Bildschirm. Um die Standardeinstellung zu ändern, drücken Sie zum Ändern (5)-(10)-(30)-(60) oder (60)- (30)-(10)-(5) Minuten.

Lautstärkeregelung

• Zur Steuerung der Lautstärke, für laute Lautstärke, für geringere Lautstärke. Um die Lautstärke zu ändern, drücken Sie zum Ändern --> .

Zeiteinstellung

• Um die Zeit einzustellen, beginnt es mit dem Jahr wie abgebildet. Drücken Sie zum Anpassen. Folgen Sie derselben Reihenfolge für Monat, Datum, Stunde bis Minuten.

Drücken Sie oder warten Sie 10 Sekunden zum Beenden. Die eingestellten Werte werden gespeichert. Bitte überprüfen Sie die Einstellungswerte vor der Verwendung.

Speicher auslesen und löschen

Rufen Sie den Speichermodus mit der auf, um die SpO2- und Pulsfrequenzwerte im Speichermodus auszulesen.

Hinweis: Beim Aufrufen des Speicherauslesemodus erscheint das auf dem Bildschirm.

Drücken Sie zwei Sekunden lang im Speicherauslesemodus, um in den Speicherlöschmodus zu gelangen. Der Bildschirm zeigt und bedeutet, keine Daten zu löschen, während der Bildschirm mitundbedeutet, Daten zu löschen.

Die gelöschten Daten können nicht wiederhergestellt werden.

Akustische Signale

Nr.	Name	LCD-Anzeige	Ton	Steuerung
1	Einschalten	Alle Symbole Softwareversion Messung starten	Piepton für 2 Sekunden	Drücken Sie für 1 Sekunde
2	Pulssuche	Das Symbol blinkt	X	X
3	Max./Min. SpO2- und Pulsfrequenz-Warnung	oderund gelbe Hintergrundbeleuchtung blinkt	Wiederholt Piepton-Piepton	Standard
			Vorübergehend stummgeschaltet, nach zwei Minuten ertönt wieder Piepton-Piepton.	Modus
			Stummgeschaltet vor dem Ausschalten	Modus
4	Sondenfehler-Alarm	erscheint auf dem Bildschirm und gelbe Hintergrundbeleuchtung blinkt	Wiederholt Piepton-Piepton	X
5	Alarm bei niedrigem Batteriestand	erscheint auf dem Bildschirm und gelbe Hintergrundbeleuchtung blinkt.	Wiederholt Piepton-Piepton-Piepton für 1 Minute und schaltet sich aus/	X
6	Automatische Abschaltung	X	Piepton-Piepton ertönt und schaltet sich dann aus	Nachdem der Puls für ca. 1 Minute nicht erkennbar ist.
7	Messung nicht möglich	Blutsättigung & Pulsfrequenz erscheinen (- -) und gelbe Hintergrundbeleuchtung blinkt.	Wiederholt Piepton-Piepton.	X
8	Datenaktualisierungszeitraum	Weniger als 2 Sekunden.	X	X
9	Alarmverzögerung	Weniger als 8 Sekunden für SpO2. Weniger als 16 Sekunden für Pulsfrequenz.	X	X
10	Alarmsignalverzögerung	Weniger als 1 Sekunde für SpO2 und Pulsfrequenz	X	X

Spezifikation

Fehlerbehebung

Symptome	Prüfpunkte	Behebung
SpO2 oder Pulsfrequenz können nicht angezeigt werden	Das Symbol „- -“ wird auf dem Bildschirm angezeigt	Finger richtig platzieren und erneut versuchen
	Dieses Symbol wird auf dem Bildschirm angezeigt und bedeutet eine Sondenfehlfunktion	Stellen Sie sicher, dass die "Rossmax" (Rossmax) Sonde korrekt an das Gerät angeschlossen ist.
	Finger falsch platziert	Finger richtig platzieren und erneut versuchen
SpO2 oder Pulsfrequenz werden nicht stabil angezeigt	Finger zittert oder Körper bewegt sich	Körper ruhig halten
	Finger falsch platziert	Finger richtig platzieren und erneut versuchen
Keine Anzeige, wenn die Taste gedrückt wird	Batterien leer	Durch neue Batterien ersetzen
	Batterien falsch eingelegt	Batterien erneut einlegen
Die Anzeige verschwindet plötzlich	Das Gerät schaltet sich automatisch aus, wenn es kein Signal empfängt	Normal
	Batterie schwach	Durch neue Batterien ersetzen

Hinweis: Wenn das Gerät nicht funktioniert, senden Sie es an Ihren Händler zurück. Unter keinen Umständen dürfen Sie das Gerät selbst zerlegen und reparieren.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Rossmax SA210 - Handheld-Pulsoximeter-Handbuch herunterladen
