Logitech Z-2300 Heimkinosystem Handbuch

WICHTIGE SICHERHEITSHINWEISE

GEFAHR EINES STROMSCHLAGS

• Lesen Sie diese Anweisungen.
• Bewahren Sie diese Anweisungen auf.
• Beachten Sie alle Warnhinweise.
• Befolgen Sie alle Anweisungen.
• Ziehen Sie die Stecker der Lautsprecher vom Computer und aus der Steckdose, bevor Sie sie mit einem trockenen Tuch reinigen.
• Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
• Platzieren Sie die Lautsprecher an einem stabilen Ort, damit sie nicht herunterfallen und Schäden an den Lautsprechern oder Körperverletzungen verursachen.
• Verwenden Sie die Lautsprecher nicht in der Nähe von Wasser und tauchen Sie sie nicht in Flüssigkeiten ein oder gießen Sie Flüssigkeiten darauf.
•
  Blockieren Sie nicht die Öffnungen der Lautsprechergehäuse, stecken Sie niemals Gegenstände in Lautsprecheröffnungen oder -schlitze, da Brand- oder Stromschlaggefahr besteht, und sorgen Sie für ausreichenden Abstand um die Lautsprecher für eine ordnungsgemäße Belüftung.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
• Umgehen Sie nicht den Sicherheitszweck des polarisierten Steckers. Ein polarisierter Stecker hat zwei Stifte, von denen einer breiter ist als der andere. Der breite Stift dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
• Betreiben Sie die Lautsprecher nur über den Low-Level-Audio-Line-Out-Anschluss des Computers oder eines Audiogeräts.
• Schützen Sie das Netzkabel vor dem Betreten oder Einklemmen, insbesondere an Steckern, Mehrfachsteckdosen und der Austrittsstelle aus dem Gerät.
• Keine offenen Flammenquellen, wie brennende Kerzen, dürfen auf dem Gerät platziert werden.
• Verwenden Sie nur vom Hersteller vorgeschriebene Anbau-/Zubehörteile.
• Zum zusätzlichen Schutz bei Gewittern ziehen Sie die Stecker der Lautsprecher aus der Steckdose und schalten Sie den Computer aus.
• Ziehen Sie den Stecker dieses Geräts, wenn es längere Zeit nicht benutzt wird.
• Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt wurde, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.
• Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
• Die Lautsprecher sollten vom Netz getrennt werden, indem der Ein-/Standby-Schalter in die Standby-Position gebracht und das Netzkabel der Lautsprecher aus der Netzsteckdose gezogen wird.
• Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

UM DAS RISIKO VON BRAND ODER STROMSCHLAG ZU REDUZIEREN, SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS.

Über Ihr Gerät

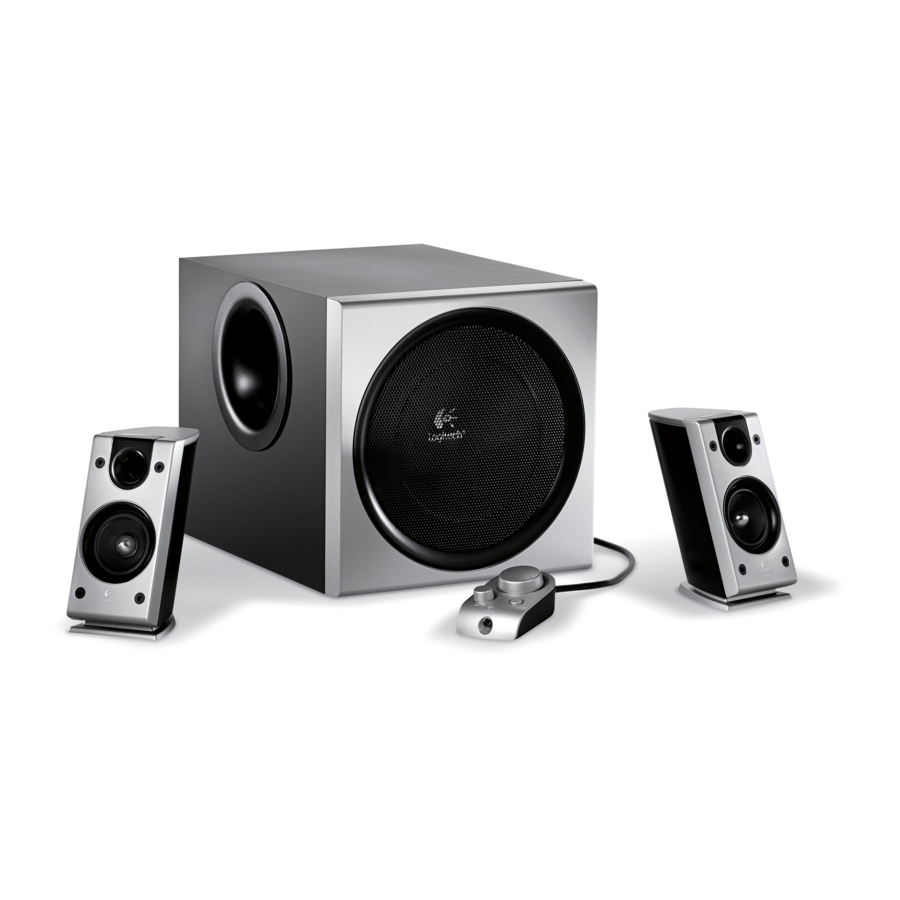

Vielen Dank für den Kauf des Z-2300 Lautsprechersystems von Logitech. Ihre Z-2300 Lautsprecher sind einfach zu bedienen und erzeugen einen großartigen Klang. Um weitere Logitech Produkte zu entdecken oder wenn Sie Fragen zu Ihren Z-2300 Lautsprechern haben, besuchen Sie uns im Web unter www.logitech.com.

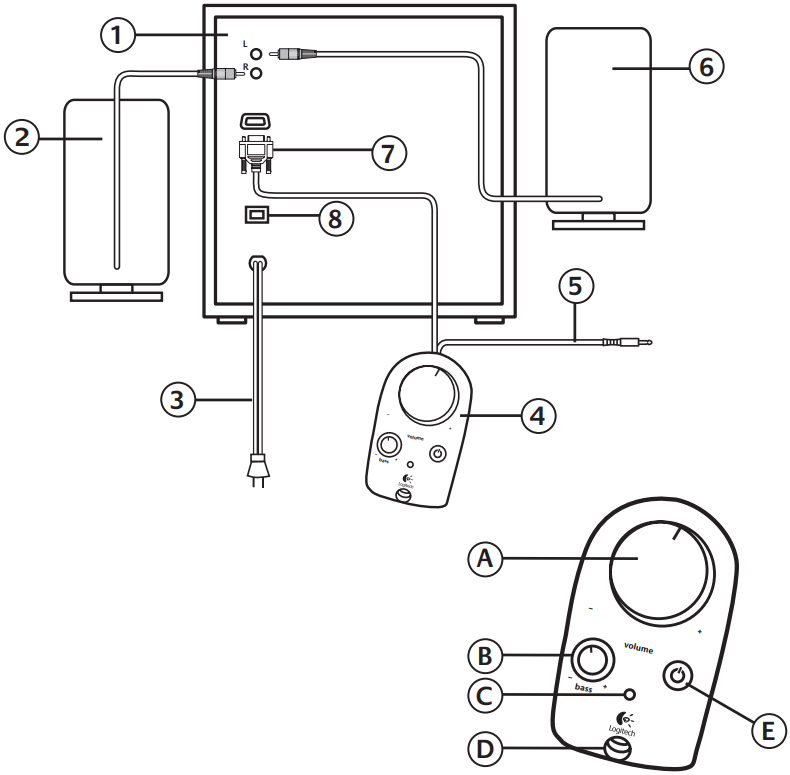

1. Subwoofer
2. Rechter Lautsprecher
3. Netzkabel
4. Kabelfernbedienung
5. Audio-Eingangskabel zum PC – grüner Stecker
6. Linker Lautsprecher
7. D-Sub-Stecker
8. Ein-/Standby-Schalter

1. Systemlautstärke
2. Subwoofer-Lautstärke
3. Betriebs-LED
4. Kopfhöreranschluss
5. Ein-/Standby-Taste

Einrichten Ihres Geräts

Zu Ihrer Sicherheit richten Sie das System ein, bevor Sie es an eine Stromquelle anschließen.

1. Bevor Sie die Kabel am Subwoofer anschließen, positionieren Sie die beiden Satellitenlautsprecher auf beiden Seiten Ihres Computers. Je nachdem, wo Sie Ihre Lautsprecher platzieren, richten Sie sie so aus, dass der Klang auf Sie gerichtet ist. Für die beste Klangqualität stellen Sie den Subwoofer auf den Boden unter Ihrem Schreibtisch. Achten Sie darauf, einen Mindestabstand von 6 Zoll an allen Seiten des Subwoofers für eine ausreichende Belüftung zu lassen. Platzieren Sie die Fernbedienung in Reichweite.
2. Verbinden Sie den D-Sub-Stecker der Fernbedienung mit dem Subwoofer, wie auf der vorherigen Seite gezeigt. Richten Sie die Stifte sorgfältig aus, bevor Sie den Stecker einführen.
3. Wenn Sie einen PC haben:

• Stecken Sie das grüne Audio-Eingangskabel der Fernbedienung in den Lautsprecherausgang Ihres PCs.

Wenn Sie eine Videospielkonsole haben (PlayStation®, PlayStation®2, Xbox™ oder GameCube®):

• Verbinden Sie den grünen Stecker des Audio-Eingangskabels mit der grünen Buchse des mitgelieferten Spielkonsolenadapters.
• Verbinden Sie die roten und weißen RCA-Audiokabel Ihrer Videospielkonsole mit den RCA-Audiobuchsen des Spielkonsolenadapters.


4. Stecken Sie das Netzkabel des Subwoofers in eine Steckdose.

Ihr Gerät nutzen

Greifen Sie auf diese Bedienelemente an der Fernbedienung zu:

Ein/Standby
Schaltet zwischen Ein- und Standby-Modus um.

Systemlautstärke
Passt die gesamte Systemlautstärke an.

Bass
Passt den Basspegel des Subwoofers an.

Kopfhöreranschluss
Wenn Kopfhörer mit Ihrem Z-2300 System verwendet werden, werden die Lautsprecher automatisch stummgeschaltet für privates Hören. Die Kopfhörerlautstärke wird über den Systemlautstärkeregler an Ihrem Fernbedienungspod gesteuert.

Technische Daten

• Gesamt-RMS-Leistung: 200 Watt
  Satelliten: 80 Watt RMS (2 x 40 W) an 8 Ohm bei 1 kHz bei 10 % THD (Gesamtklirrfaktor)
  Subwoofer: 120 Watt RMS an 8 Ohm bei 100 Hz bei 10 % THD (Gesamtklirrfaktor)
• Gesamtspitzenleistung: 400 Watt bei <10 % THD
• System-THD: Besser als 0,05 % THD vor dem Clipping
• Signal-Rausch-Verhältnis: bei 1 kHz >100 dB
• Frequenzbereich: 35 Hz - 20 kHz
• Treibergröße: 2,5" polierte Aluminium-Phase-Plug-Treiber, 8" Long-Throw mit 6th-Order-Bassreflexgehäuse-Subwoofer
• Lautsprecherabmessungen:
  Satelliten: (H) 6,75" x (B) 3,5" x (T) 6"
  Subwoofer: (H) 11" x (B) 11" x (T) 15"

Beschränkte Garantie

Logitech gewährleistet, dass jedes Hardwareprodukt, das diese Dokumentation begleitet, für einen Zeitraum von zwei (2) Jahren ab Kaufdatum frei von wesentlichen Material- und Verarbeitungsfehlern ist. Die beschränkte Garantie von Logitech ist nicht übertragbar und auf den Erstkäufer beschränkt. Diese Garantie gewährt Ihnen bestimmte gesetzliche Rechte, und Sie können auch andere Rechte haben, die nach lokalen Gesetzen variieren.

Jede ersetzte Hardware wird für den Rest der ursprünglichen Garantiezeit oder dreißig (30) Tage, je nachdem, welcher Zeitraum länger ist, garantiert. Auf Anfrage von Logitech müssen Sie das Datum des ursprünglichen Kaufs der Hardware durch einen datierten Kaufbeleg oder eine datierte Einzelquittung nachweisen.

©2004 Logitech. Alle Rechte vorbehalten. Logitech, das Logitech-Logo und andere Logitech-Marken sind Eigentum von Logitech und können eingetragen sein. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Logitech übernimmt keine Verantwortung für Fehler, die in diesem Handbuch auftreten können. Die hierin enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
