Cherry DW 9000 SLIM Handbuch

Inhalt

Übersicht

Übersicht

  1. Browser, Startseite
  2. PC sperren
  3. Lautstärke leiser
  4. Ton an/aus
  5. Lautstärke lauter
  6. Taschenrechner
  7. Status-LED für Akkuladezustand, Bluetooth- oder Funkverbindung
  8. Schalter für Funk (RF)/aus (Mittelstellung)/Bluetooth (BT)
  9. Taste für Bluetooth-Verbindung
  10. Buchse für Ladekabel
  11. Buchse für Ladekabel
  12. DPI-Schalter
  13. Status-LED für Akkuladezustand, Auflösung, Bluetooth- oder Funkverbindung
  14. Browser vorwärts
  15. Browser zurück
  16. Ausschalter/Funk (RF)/Bluetooth (BT)
  17. Taste für Bluetooth-Verbindung
  18. Empfänger für Funkverbindung

Bevor Sie beginnen

Jedes Gerät ist anders!

Die Bedienungsanleitung enthält Informationen für eine effektive und zuverlässige Nutzung.

  • Lesen Sie die Bedienungsanleitung sorgfältig durch.
  • Bewahren Sie die Bedienungsanleitung auf und geben Sie sie an andere Benutzer weiter.

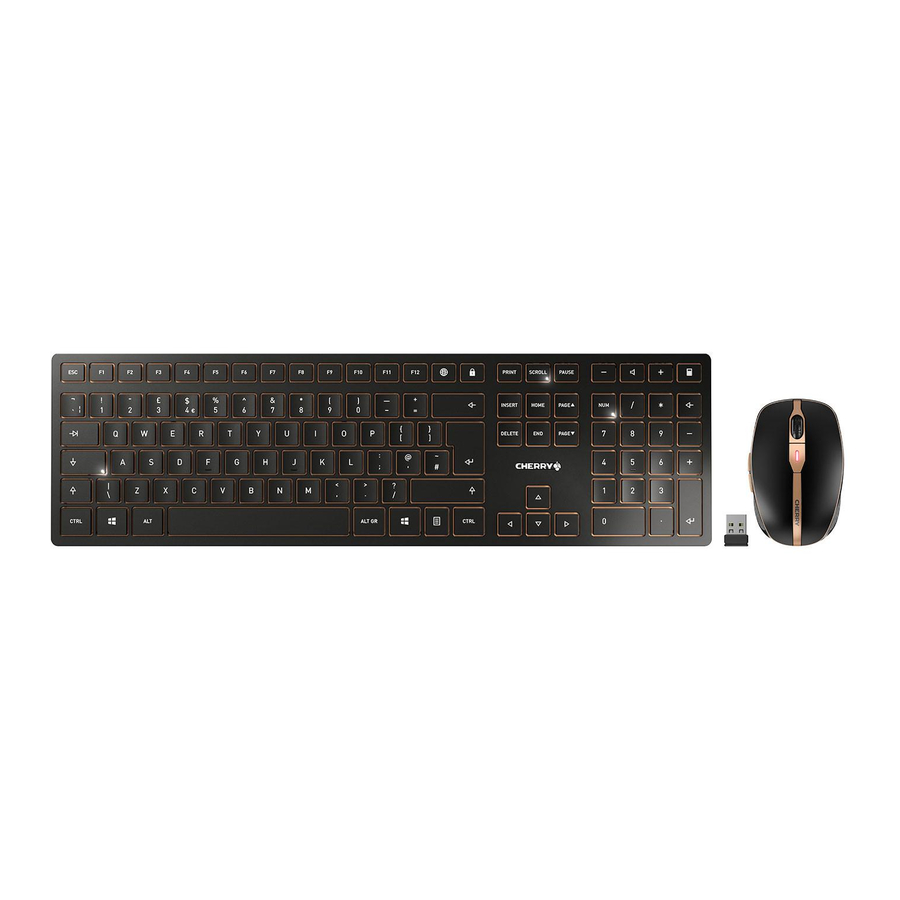

Die CHERRY DW 9000 SLIM ist eine Kombination aus Funk-Tastatur und -Maus zur Bedienung von PCs und Laptops.
Informationen zu weiteren Produkten, Downloads und vielem mehr finden Sie unter www.cherry.de.

Zu Ihrer Sicherheit

Erstickungsgefahr durch Verschlucken von Kleinteilen

  • Halten Sie das Gerät von Kindern unter 3 Jahren fern.

RSI steht für "Repetitive Strain Injury" (wiederholte Belastungsverletzung).
RSI entsteht durch über einen langen Zeitraum ständig wiederholte kleine Bewegungen.

  • Richten Sie Ihren Arbeitsplatz ergonomisch ein.
  • Positionieren Sie Tastatur und Maus so, dass Ihre Oberarme und Handgelenke gestreckt und seitlich am Körper liegen.
  • Machen Sie mehrere kurze Pausen, gegebenenfalls mit Dehnübungen.
  • Wechseln Sie häufig Ihre Haltung.

Schäden vermeiden

Der Magnet in der Maus kann Speichermedien löschen und mechanische Uhren beschädigen.

  • Legen Sie keine Speichermedien wie Magnetkarten oder externe Festplatten sowie mechanische Uhren in einem Umkreis von 10 cm um die Maus ab.

Geräte mit dem PC/Laptop verbinden

Sie können die Geräte über Bluetooth oder über eine 2,4 GHz Funkverbindung mit dem Empfänger mit dem PC/Laptop verbinden.
Eine Bluetooth-Verbindung ist praktisch, wenn Sie die Geräte an mehreren PCs oder Laptops verwenden möchten: Sie müssen die Verbindung nur einmal herstellen und benötigen den Empfänger nicht.

Verbinden der Geräte über Bluetooth

  1. Öffnen Sie die Suche nach Bluetooth-Geräten an Ihrem PC/Laptop (z. B. über Start > Einstellungen > Geräte > Bluetooth).
  2. Folgen Sie den Anweisungen der Software.
  3. Schieben Sie den Schalter auf der Rückseite der Tastatur oder der Unterseite der Maus auf "BT".
  4. Aktivieren Sie die Bluetooth-Verbindung der Tastatur/Maus durch Drücken der Taste neben dem BT-Schalter. Die LED blinkt blau. Falls die LED nicht blau blinkt:
    • Die Tastatur/Maus ist bereits mit einem anderen PC/Laptop verbunden. Schalten Sie diesen aus oder deaktivieren Sie die Verbindung.
  5. Folgen Sie den Anweisungen der Software. Die LED erlischt und das Gerät ist mit Ihrem PC/Laptop verbunden. Blinkt die LED schnell rot, ist die Verbindung fehlgeschlagen.
    • Versuchen Sie es erneut.

Verbinden der Geräte über den Empfänger

Der Empfänger befindet sich im Fach auf der Unterseite der Maus und wird von einem Magneten gehalten.

  1. Ziehen Sie den Empfänger aus dem Gehäuse der Maus.
  2. Verbinden Sie den Empfänger möglichst mit einem USB 2.0-Anschluss an Ihrem PC/Laptop (dieser hat in der Regel eine weiße oder schwarze Führung).
  3. Schieben Sie den Schalter auf der Rückseite der Tastatur oder der Unterseite der Maus auf "RF".

Die LED auf der Rückseite der Tastatur oder die LED an der Maus blinkt zur Bestätigung kurz rot. Die Tastatur/Maus ist mit Ihrem PC/Laptop verbunden.

Empfänger in der Maus verstauen

Der Empfänger ist so klein, dass er beim Transport in der USB-Buchse eines Laptops bleiben kann. Um Beschädigungen zu vermeiden, können Sie den Empfänger auch herausziehen und zum Schutz vor Schmutz und Verlust in der Maus deponieren.

Tastatur im Winkel erhöhen

Sie können den Winkel der Tastatur erhöhen, indem Sie die vier beiliegenden Gummifüße über die Anti-Rutsch-Pads auf der Unterseite der Tastatur kleben.

  1. Schalten Sie den PC/Laptop aus oder deaktivieren Sie die Verbindung.
  2. Reinigen Sie den Bereich um die hinteren Anti-Rutsch-Pads.
  3. Ziehen Sie die Schutzfolie von den Gummifüßen ab und kleben Sie diese über die Anti-Rutsch-Pads, so dass sie vollständig in die Aussparung der Gummifüße gelangen.

Einstellen der DPI-Rate der Maus

Die Geschwindigkeit des Mauszeigers erhöht sich mit der Stufe der DPI-Rate.

  • Drücken Sie die DPI-Taste auf der Oberseite der Maus.
    Die LED blinkt entsprechend der Einstellung:
    1x = 600 dpi,
    2x = 1000 dpi,
    3x = 1600 dpi,
    4x = 3200 dpi

Die Einstellung wird in der Maus gespeichert und bleibt auch beim Ausschalten der Maus erhalten.

Geräte aufladen

Laden Sie die Tastatur auf, wenn die LEDs in den Tasten Caps Lock, Scroll und Num Lock blinken. Laden Sie die Maus auf, wenn die LED rot blinkt. Je schneller die LEDs blinken, desto niedriger ist der Ladestand des Akkus.

  • Verbinden Sie das Ladekabel mit der Tastatur/Maus und einem USB-Port am PC/Laptop.

Die LED auf der Rückseite der Tastatur leuchtet rot, während die Tastatur aufgeladen wird.
Die LED leuchtet rot, während die Maus aufgeladen wird.
Wenn die Geräte vollständig aufgeladen sind, erlöschen die LEDs.
Der Akku des Geräts wird geladen, solange der PC/Laptop eingeschaltet ist. Sie können während des Ladevorgangs weiterarbeiten.

Geräte ein- und ausschalten

Bei Nichtgebrauch wechseln die Geräte in den Schlafmodus, der deutlich weniger Strom benötigt. Sie schalten sich automatisch wieder ein, sobald Sie eine Taste drücken.
Da sie im Energiesparmodus noch etwas Strom verbrauchen, sollten Sie sie bei längerer Nichtbenutzung oder zum Transport manuell ausschalten.

  • Schieben Sie den Schalter auf der Rückseite der Tastatur oder der Unterseite der Maus in die entsprechende Position:
    Aus = Tastaturschalter in Mittelstellung/Maus aus
    Ein (Funk) = RF
    Ein (Bluetooth) = BT

Geräte reinigen

  1. Schalten Sie die Geräte aus.
    HINWEIS! Aggressive Reiniger und Flüssigkeiten können die Geräte beschädigen.
    • Verwenden Sie zur Reinigung der Geräte keine Lösungsmittel wie Benzin, Alkohol, Scheuermittel oder Scheuerschwämme.
    • Verhindern Sie das Eindringen von Flüssigkeit in die Geräte.
    • Entfernen Sie die Tastenkappen der Tastatur nicht.
  2. Reinigen Sie die Geräte mit einem leicht feuchten Tuch und etwas mildem Reinigungsmittel (z. B. Spülmittel).
  3. Trocknen Sie die Geräte mit einem weichen, fusselfreien Tuch.

Wenn die Geräte nicht funktionieren

  • Schalten Sie die Geräte aus und wieder ein.
  • Laden Sie die Geräte über das Ladekabel auf (siehe 6 "Geräte aufladen").
  • Entfernen Sie alle Gegenstände, die Störungen zwischen den Geräten und dem PC/Laptop verursachen. Störungen werden insbesondere durch metallische oder elektrische Objekte wie Kabel, Lautsprecher oder USB-Hubs verursacht.
  • Verringern Sie den Abstand zwischen den Geräten und dem PC/Laptop.
  • Sollten Störungen bei der Verwendung von USB 3.0-Geräten in unmittelbarer Nähe des Empfängers auftreten: Verwenden Sie einen weiter entfernten Port, ein zusätzliches Kabel oder einen USB-Hub für den Empfänger oder das USB 3.0-Gerät.

Beheben eines Bluetooth-Verbindungsfehlers

  • Wenn Ihr PC/Laptop im Standby-Modus ist, kann er nicht mit Bluetooth-Geräten aufgeweckt werden. Schalten Sie den PC/Laptop manuell ein.
  • Wenn die Geräte bereits mit einem anderen PC/Laptop verbunden sind, können Sie keine parallele Verbindung herstellen. Schalten Sie den ersten PC/Laptop aus oder deaktivieren Sie die Verbindungen.

Betrieb mehrerer Bluetooth-Geräte an einem PC/Notebook
Wenn zu viele Bluetooth-Geräte verbunden sind, kann dies die Bluetooth-Empfänger im PC/Notebook überfordern.

  • Schalten Sie nicht benötigte Bluetooth-Geräte aus.
  • Entfernen Sie die Verbindung zur Tastatur/Maus in der Bluetooth-Software und fügen Sie sie erneut als neues Gerät hinzu.
  • Verwenden Sie einen externen Bluetooth-Empfänger.
  • Verbinden Sie die Geräte über den Empfänger.

Beheben eines Verbindungsfehlers über den Empfänger

  • Verbinden Sie den Empfänger mit einem USB 2.0-Anschluss an Ihrem PC/Laptop (dieser hat in der Regel eine weiße oder schwarze Führung). An USB 3.0-Anschlüssen (blaue Führung) treten gelegentlich Fehlfunktionen auf.
  • Verbinden Sie den Empfänger mit einem anderen USB 2.0-Anschluss am PC/Laptop.
  • Verringern Sie den Abstand zwischen Empfänger und Geräten, indem Sie den Empfänger an einen USB-Port anschließen, der sich in der Nähe der Geräte befindet.
  • Verwenden Sie ein USB-Verlängerungskabel, um den Empfänger so nah wie möglich an den Geräten zu platzieren.

Entsorgung


Die Geräte enthalten Lithium-Ionen-Akkus. Diese können nicht ausgetauscht werden.
Elektrische Geräte und Batterien enthalten Stoffe, die gesundheits- und umweltschädlich sein können.

  • Entsorgen Sie die Geräte und die Batterien gemäß den gesetzlichen Bestimmungen.

Technische Daten

Bezeichnung Wert
Versorgungsspannung Empfänger: 5.0 V/DC ±5%
Ladespannung Typ. 5.0 V/DC
Stromverbrauch Tastatur: typ. 4.5 mA
(Standby: typ. 0.05 mA)
Maus: typ. 10 mA
(Standby: typ. 0.3 mA)
Empfänger: typ. 26 mA
Akku Tastatur: Wiederaufladbarer
Lithium-Ionen-Akku,
650 mAh
Maus: Wiederaufladbarer Lithium-Ionen-Akku,
550 mAh
Betriebsfrequenz 2400.0... 2483.5 MHz
Effektiv abgestrahlte Leistung Max. 10 mW (EIRP)
Bluetooth 4.0
Lagertemperatur -15°C... +60°C
Betriebstemperatur 0°C... +40°C

EMPFÄNGERKENNZEICHNUNG

KONTAKT

Für Europa:
Cherry GmbH
Cherrystraße 91275 Auerbach/OPf.
Deutschland
Internet: www.cherry.de

Für USA:
Cherry Americas, LLC
5732 95th Avenue
Suite 850
Kenosha, WI 53144
USA
Tel.: +1 262 942 6508
Email: sales@cherryamericas.com
Internet: www.cherryamericas.com
