PPA Central Agility Pop Connect Handbuch

TECHNISCHE MERKMALE

• 433.92MHz Empfängermodul;
• 164 Festcode-Steuerungen;
• 82 PPA Standard Rolling Code-Steuerungen;
• Ausgang für Garagenschloss- und Lichtmodule;
• Analoger Endschalter;
• Lichtschrankeneingang;
• Einstellung der elektronischen Kupplung;
• Tastereingang;
• Automatische A/F Wegspeicherung;
• Bremseinstellung;
• Rampeneinstellung;
• Einstellung des Rampendrehmoments;
• Verzögerungszeit für das Öffnen mit einem Signal;
• Ermöglicht Konfiguration über PROG;
• Ermöglicht Aktivierung der Platine über Wi-Fi Connect;
• Voreinstellung der Konfiguration über Jumper entsprechend Tortyp, Gewicht und Geschwindigkeit;
• Quelle: 12V, 450mA

ÜBERSICHT

UNTERTITEL

1. RECORD (Aufnehmen) Taste (+);
2. COMMAND (Befehl) Taste (-);
3. JUMPER Programmierung;
4. JUMPER Anwendungsmodell;
5. JUMPER Tor-Gewicht auswählen;
6. JUMPER Technologie auswählen;
7. JUMPER Sender (TX) aufnehmen;
8. LOCK (Sperre) Anschluss;
9. GARAGE LIGHT (Garagenlicht) Anschluss;
10. PROG PPA Anschluss;
11. LED-Signalisierung;
12. Lichtschrankenanschluss;
13. RX / BOT Anschluss

AUFGENOMMENEN WEG LÖSCHEN

Bei stillstehendem Tor die GRV-Taste etwa drei Sekunden lang drücken, bis LED1 leuchtet, was die Aktion bestätigt. Beim Loslassen wird der Weg gelöscht.

WERKSSTANDARD

Einstellungen auf Werkseinstellung zurücksetzen, Rampe deaktiviert.

Bei stillstehendem Tor die GRV-Taste etwa fünf Sekunden lang drücken, bis LED1 schnell blinkt, was die Aktion bestätigt.

MODELLAUSWAHL

Ein Muster gemäß Tor- und Antriebsmodell einstellen.

Bei stillstehendem Tor den PROG-Jumper schließen, die Modellauswahl gemäß den Jumpern für den Tortyp (Schiebetor oder Sektionaltor), das Torgewicht (leicht oder schwer) und die Antriebsgeschwindigkeit (schnell oder langsam) vornehmen.

Zur Bestätigung die Tasten GRV(+) und CMD(-) drücken, bis LED1 schnell blinkt.

SENDER AUFNEHMEN

PPA Standard-Sender.

1. Bei stillstehendem Tor den TX-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. Sendertaste drücken, LED2 beginnt zu blinken, sobald ein gültiger Code empfangen wird;
3. GRV-Taste drücken und loslassen;
4. TX-Taste loslassen;
5. Sender erfolgreich gespeichert, LED1 blinkt 1x;
6. Bereits registrierte Taste blinkt LED1 2x;
7. Speicher voll, LED1 blinkt 3x;
8. Um eine neue Sendertaste aufzunehmen, zum Schritt des Drückens der Sendertaste zurückkehren;
9. Jumper entfernen, um abzuschließen;

SENDER LÖSCHEN

Löscht den Speicher, um neue Sender aufzunehmen.

1. Bei stillstehendem Tor den TX-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. CMD-Taste drei Sekunden lang drücken, bis LED2 schnell blinkt, was die Aktion bestätigt.
3. Jumper entfernen, um abzuschließen

AUTOMATISCHE / SEMI-AUTOMATISCHE ZEIT

Nach Beendigung des Öffnungszyklus wartet das Tor die vom Benutzer eingestellte Pausenzeit ab, um automatisch zu schließen. Um die Funktion zu deaktivieren und die Zeit auf Null zu setzen, wartet die Platine auf einen neuen Schließbefehl.

1. Bei stillstehendem Tor den JPROG-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. CMD-Taste 1x drücken, LED1 hört auf zu blinken und bleibt an.
3. GRV-Taste drücken, um die Funktion aufzurufen, wobei die LED den Einstellungspegel signalisiert.
4. GRV-Taste drücken, um die automatische Zeitüberschreitung zu erhöhen, und CMD, um die Zeit zu verringern.
5. Das Zurücksetzen der automatischen Zeit versetzt die Platine in den halbautomatischen Modus, LED1 blinkt schnell.
6. Um einen anderen Parameter zu konfigurieren, die Tasten CMD(-) und GRV(+) zusammen drücken, um zum ursprünglichen Programmierstatus zurückzukehren;
7. Jumper entfernen.

Stufen:

• N1 blinkt = Halbautomatisch.
• N1 leuchtet = 5 Sek.
• N2 leuchtet = 10 Sek.
• N3 leuchtet = 30 Sek.
• N4 leuchtet = 60 Sek.
• N5 leuchtet = 90 Sek.
• N6 leuchtet = 120 Sek.
• N7 leuchtet = 180 Sek.
• N8 leuchtet = 240 Sek.

EINSTELLUNG DER ÖFFNUNGS- UND SCHLIESSRAMPE

Die Rampe ist der Weg bis zum mechanischen Anschlag. Die Platine überwacht kontinuierlich die Torposition, und wenn dieser Grenzwert erreicht wird, verringert sich das Betriebsdrehmoment, wodurch der mechanische Anschlag sanft erreicht wird.

1. Bei stillstehendem Tor den JPROG-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. Für die Schließrampe: CMD-Taste 2x drücken, LED1 hört auf zu blinken und LED2 sollte an bleiben. Die GRV-Taste drücken, um die Funktion aufzurufen, wobei die LED den Einstellungspegel signalisiert.
3. Für die Öffnungsrampe: CMD-Taste 4x drücken, LED1 hört auf zu blinken und LED4 sollte an bleiben. Die GRV-Taste drücken, um die Funktion aufzurufen, wobei die LED den Einstellungspegel signalisiert.
4. GRV drücken, um den Anschlag zum mechanischen Stopp zu verschieben und den Abstand zu vergrößern;
5. CMD drücken, um den Abstand zum Endschalter zu verringern;
6. Beim Minimalwert ist die Rampe deaktiviert, sie reduziert das Drehmoment nicht, mit der Möglichkeit, 8 Stufen einzustellen;

Stufen:

• N1 blinkt = Rampe deaktiviert;
• N1 leuchtet = 5% des Weges
• N2 leuchtet = 10% des Weges.
• N3 leuchtet = 15% des Weges.
• N4 leuchtet = 20% des Weges.
• N5 leuchtet = 25% des Weges.
• N6 leuchtet = 30% des Weges.
• N7 leuchtet = 35% des Weges.
• N8 leuchtet = 40% des Weges.

DREHMOMENT AUF RAMPE

Die Platine reduziert das Betriebsdrehmoment, sobald sie die programmierte Rampe erreicht. Das Drehmoment wird separat für das Öffnen und Schließen eingestellt.

1. Bei stillstehendem Tor den JPROG-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. Für das Schließdrehmoment: CMD-Taste 3x drücken, LED1 hört auf zu blinken und LED3 sollte an bleiben. Die GRV-Taste drücken, um die Funktion aufzurufen, wobei die LED den Einstellungspegel signalisiert.
3. Für das Öffnungsdrehmoment: CMD-Taste 5x drücken, LED1 hört auf zu blinken und LED5 sollte an bleiben. Die GRV-Taste drücken, um die Funktion aufzurufen, wobei die LED den Einstellungspegel signalisiert.
4. GRV drücken, um das Rampendrehmoment zu erhöhen;
5. CMD drücken, um das Rampendrehmoment zu verringern;
6. Beim Minimalwert ist die Rampe deaktiviert, sie reduziert das Drehmoment nicht, mit der Möglichkeit, 8 Stufen einzustellen;
7. Um einen anderen Parameter zu konfigurieren, die Tasten CMD(-) und GRV(+) zusammen drücken, um zum ursprünglichen Programmierstatus zurückzukehren;
8. Jumper entfernen.
   Stufen:

• N1 blinkt = deaktiviert;
• N1 leuchtet = Minimum;
  ...
• N8 leuchtet = Maximum;

BREMSE

Wenn ein Befehl zum Ausschalten des Motors erfolgt, wird die Bremse mit der Möglichkeit zur Empfindlichkeitseinstellung aktiviert.

1. Bei stillstehendem Tor den JPROG-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. CMD-Taste 6x drücken, LED1 hört auf zu blinken und LED6 sollte an bleiben.
3. Die GRV-Taste drücken, um die Funktion aufzurufen, wobei die LED den Einstellungspegel signalisiert.
4. GRV drücken, um die Bremszeit zu erhöhen;
5. CMD drücken, um die Bremse zu verringern;
6. Beim Minimalwert ist die Bremse deaktiviert;
7. Um einen anderen Parameter zu konfigurieren, die Tasten CMD(-) und GRV(+) zusammen drücken, um zum ursprünglichen Programmierstatus zurückzukehren;
8. Jumper entfernen.

Stufen:

• N1 blinkt = deaktiviert;
• N1 leuchtet = Minimum;
  ...
• N8 leuchtet = Maximum;

KRAFT (ELEKTRONISCHE KUPPLUNG)

Die Betriebskraft des Motors einstellen. Damit dieses Sicherheitssensorgerät effektiv genutzt werden kann, gehen Sie wie folgt vor:

• Nach der ordnungsgemäßen Installation des Torantriebs die elektronische Kupplung so einstellen, dass die Kraft minimal ist, um das Torblatt auf seinem gesamten Weg beim Öffnen und Schließen zu bewegen;
• Am Ende der Einstellung die Funktion testen, indem die Bewegung des Tores durch Platzieren eines starren Gegenstandes am Endschalter des Tores blockiert wird.

1. Bei stillstehendem Tor den JPROG-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. CMD-Taste 7x drücken, LED1 hört auf zu blinken und LED7 sollte an bleiben.
3. GRV-Taste drücken, um die Einstellung aufzurufen, die LED signalisiert den Einstellungspegel.
4. GRV-Taste drücken, um die Kraft zu erhöhen, und CMD, um sie zu verringern;
5. Um einen anderen Parameter zu konfigurieren, die Tasten CMD(-) und GRV(+) zusammen drücken, um zum ursprünglichen Programmierstatus zurückzukehren;
6. Jumper entfernen.

GARAGENLICHTZEIT

Einstellen der Zeit zum Ausschalten des Garagenlicht-Relaismoduls, wenn das Tor den Schließ-Endschalter erreicht.

1. Bei stillstehendem Tor den JPROG-Jumper schließen, LED1 beginnt 2x zu blinken, bis eine Taste gedrückt wird.
2. CMD-Taste 8x drücken, LED1 hört auf zu blinken und LED8 sollte an bleiben.
3. GRV-Taste drücken, um die Einstellung aufzurufen, die LED signalisiert den Einstellungspegel.
4. GRV-Taste drücken, um die Wartezeit zum Ausschalten des Lichts zu erhöhen, und CMD, um sie zu verringern;
5. Um einen anderen Parameter zu konfigurieren, die Tasten CMD(-) und GRV(+) zusammen drücken, um zum ursprünglichen Programmierstatus zurückzukehren;
6. Jumper entfernen.

Stufen:

• N1 blinkt = Ampel, schaltet sich sofort nach dem Schließen aus.
• N1 leuchtet = 30 Sek.
• N2 leuchtet = 60 Sek.
• N3 leuchtet = 90 Sek.
• N4 leuchtet = 120 Sek.
• N5 leuchtet = 150 Sek.
• N6 leuchtet = 180 Sek.
• N7 leuchtet = 210 Sek.
• N8 leuchtet = 240 Sek.

ZUSÄTZLICHE EINSTELLUNGEN NUR MIT PROG VORNEHMEN

Mit dem PROG Programmiermodul können auch folgende Einstellungen vorgenommen werden:

• Rollback (Zurückrollen): aktiviert oder deaktiviert;
• TX-Typ: Die Platine akzeptiert TX-Empfang im Festcode-Modus und im Rolling Code-Modus, das Ändern dieser Parameter löscht alle zuvor registrierten TX.
• Verzögerung beim Öffnen: Zeit zwischen dem Empfang des Öffnungsbefehls und dem Senden des Befehls an das Tor durch die Platine, wodurch eine an das Garagenlicht angeschlossene Ampel zur Signalisierung aktiviert wird. Kann als deaktiviert oder mit einer Zeit von 3s bis zu einem Maximalwert von 24s konfiguriert werden.

EINSTELLUNGEN DURCH DEN PROGRAMMIERER "PROG"

PROG: Ermöglicht präzisere Einstellungen.

Solange PROG in der Platine steckt, werden die Befehle über den Taster, die CMD-Taste und den separaten Empfänger für Motoraktivierungsbefehle im Endschalter deaktiviert.

Nur PROG kann Befehle zum Öffnen und Schließen des Tors senden, mit der Taste (+) und dem registrierten Sender, wenn er sich auf dem Hauptsensors-Statusbildschirm befindet.

Wird eine beliebige Taste im PROG länger als 3 Sekunden gedrückt gehalten, wechselt es in den Auto-Wiederholungsmodus der gedrückten Taste, was den Fortschritt der Bildschirme oder Anpassungen beschleunigt.

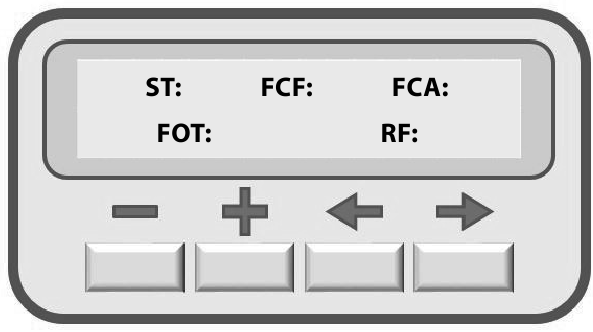

ST – STATUS: Signalisiert den Öffnungs- oder Schließzustand.

FCF: Identifiziert die Position zwischen Reed-Schalter und Antriebsmuttermagnet.

FCA: Identifiziert die Position zwischen Reed-Schalter und Antriebsmuttermagnet.

FOT: Identifiziert den Impuls der Lichtschranke RF: Identifiziert das Hochfrequenzsignal

WERKSEINSTELLUNG: Auf diesem Bildschirm drücken Sie (-) bis "factory pattern done" (Werkseinstellung abgeschlossen) erreicht ist. Halten Sie die Tasten (-) und (+) für 5 Sekunden gedrückt, bis "done" (abgeschlossen) auf dem Bildschirm erscheint. Definieren Sie auf diesem Bildschirm auch den Typ und das Gewicht des Tors mithilfe der Tasten (+) und (-) um durch die Optionen zu navigieren:

• Leicht und langsam BV
• Leicht und schnell BV
• Schwer und langsam BV
• Schwer und schnell BV
• Leicht und langsam DZ
• Schwer und langsam DZ

In dieser Funktion zeigt das Display "no signal" (kein Signal) an. Beim Senden eines Signals zeigt das Display "(+) transmitter" ((+) Sender) an. Zur Bestätigung drücken und loslassen Sie die (+) Taste, und der Sender wird gespeichert.

Um alle gespeicherten Sender zu löschen, drücken und lassen Sie einfach die (+) Taste los. Dadurch wird ein 10-Sekunden-Zähler angezeigt, der bis 0 Sekunden herunterzählt. Um die Aktion zu bestätigen, drücken und lassen Sie die (+) Taste erneut los.

Um die automatische Zeit zu erhöhen, drücken Sie die (+) Taste, und um sie zu verringern, drücken Sie die (-) Taste.

Um die Schließrampe zu erhöhen, drücken Sie einfach die (+) Taste, und um sie zu verringern, drücken Sie einfach die (-) Taste.

Um das Schließmoment zu erhöhen, drücken Sie einfach die (+) Taste bis zum gewünschten Drehmomentniveau, und um es zu verringern, drücken Sie einfach die (-) Taste.

Um die Öffnungsrampe zu erhöhen, drücken Sie einfach die (+) Taste, und um sie zu verringern, drücken Sie einfach die (-) Taste.

Um das Öffnungsmoment zu erhöhen, drücken Sie einfach die (+) Taste bis zum gewünschten Drehmomentniveau, und um es zu verringern, drücken Sie einfach die (-) Taste.

Um die Bremsstufe zu erhöhen, drücken Sie einfach die (+) Taste, und um sie zu verringern, drücken Sie einfach die (-) Taste.

Die Kraft verlässt das Werk mit dem maximalen Niveau. Um sie zu verringern, drücken Sie einfach die (-) Taste auf das gewünschte Niveau. Um sie zu erhöhen, drücken Sie einfach die (+) Taste.

Um die Garagenlichtzeit zu erhöhen, drücken Sie einfach die (+) Taste, und um sie zu verringern, drücken Sie einfach die (-) Taste.

Um den Rücklauf zu deaktivieren, drücken Sie einfach die (-) Taste. Um ihn zu aktivieren, drücken Sie die (+) Taste.

Um den Fixed Code einzustellen, drücken Sie die (-) Taste, und um den Rolling Code einzustellen, drücken Sie die (+) Taste.

Um die Öffnungsverzögerungszeit zu erhöhen, drücken und lassen Sie die (+) Taste los, und um sie zu verringern, drücken Sie die (-) Taste.

Um die Schließbolzen-Einzugszeit während des Schließendpunktes zu aktivieren und zu erhöhen, drücken Sie die (+) Taste, und um sie zu verringern, drücken Sie die (-) Taste.

Um den gespeicherten Fahrweg zu löschen, drücken Sie einfach die (+) Taste.

BEFEHLSTABELLE FÜR EINSTELLUNGEN

Parameter	Funktion auswählen	Funktion eingeben	Erhöhen	Verringern
Automatische Zeit	1 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Schließrampe	2 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Schließmoment	3 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Öffnungsrampe	4 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Öffnungsmoment	5 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Bremse	6 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Kraft	7 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
Garagenlichtzeit	8 x CMD (-) drücken	1 x GRV (+)	GRV (+)	CMD (-)
HINWEIS: Um den Parameter zu ändern, ohne den JUMPER PROG öffnen zu müssen, ist es notwendig, die Tasten CMD (-) und GRV (+) gleichzeitig zu drücken. LED1 beginnt 2x zu blinken, bis die Taste CMD (-) für den nächsten Parameter erneut gedrückt wird.

JUMPER-EINSTELLUNGEN

WERKSEINSTELLUNGSTABELLE
