EINFÜHRUNG

Verwenden Sie das Gerät nicht, ohne zuvor dieses Handbuch gelesen zu haben.

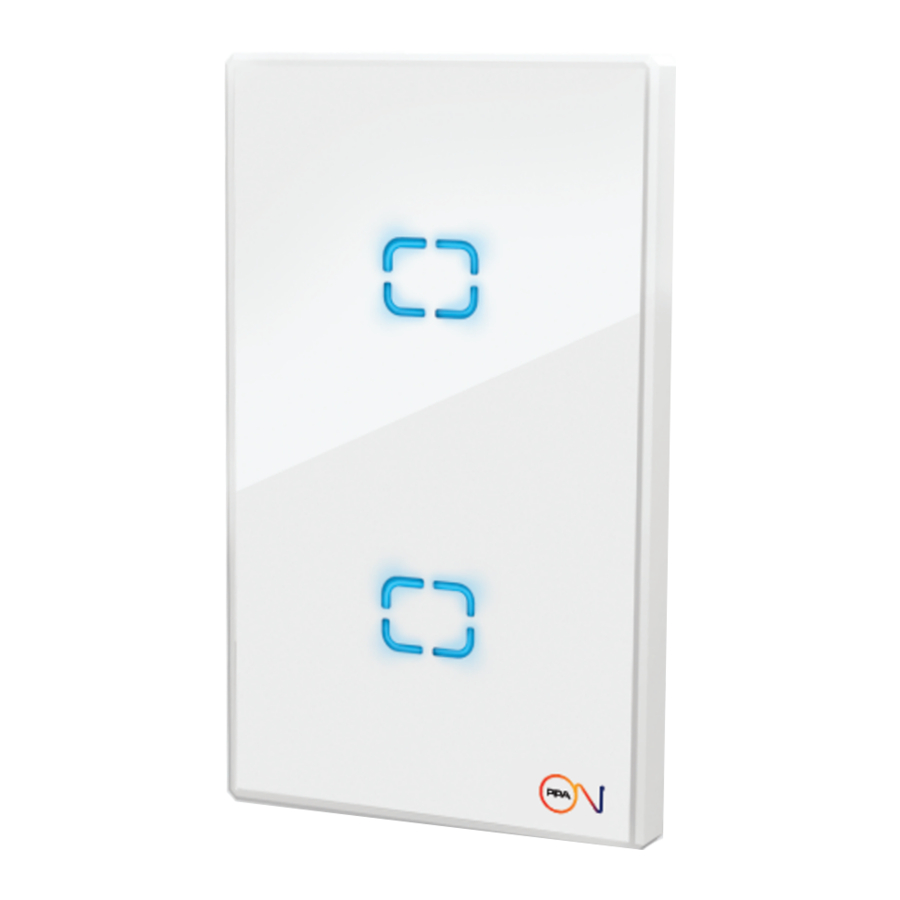

Der intelligente Wi-Fi-Touch-Schalter verfügt über einen Berührungssensor und ein schönes modernes Design mit einer Glasspiegeloberfläche. Er kann mit einer oder zwei Lampen verwendet werden und akzeptiert Befehle über die Berührung des Schalters oder über die Anwendung „PPA ON“, alles mit visuellem Feedback über die LED des Geräts.

TECHNISCHE MERKMALE

• Leistung: 90~240Vac automatische Bivolt;
• Wi-Fi-Kommunikation: 802.11 b/g/n 2.4GHz Standard;
• Schaltart: potenzialfreier Kontakt (C/NA);
• Abmessungen: 120x72x33mm (HxBxT); - Gewicht: 180g;
• Glasoberfläche;
• 2 Touch-Tasten;
• Standard 4 x 2;
• LED-Anzeige;
  * Funktioniert nicht mit Parallelschalter.

SCHALTPLAN DER ELEKTRISCHEN ANSCHLÜSSE

TABELLE DER LEISTUNGS- (LAST-) GRENZWERTE FÜR JEDEN AUSGANG DES TOUCH-SCHALTERS

HINWEIS: Für jede andere Anwendung als die Beleuchtungssteuerung, wie z.B. die Steuerung eines Ventilators, eines automatischen Rollos und ähnliche Zwecke, beträgt die empfohlene maximale Last 5A.

REGISTRIERUNG DES SCHALTERS IN DER PPA ON APP

Einführung in die App:
Schritt 1: Um die Anwendung „PPA ON“ herunterzuladen, besuchen Sie den Play Store oder App Store.
HINWEIS: Die Anwendung ist nicht für das Windows Phone Betriebssystem (Microsoft) und andere Betriebssysteme auf dem Markt verfügbar, mit Ausnahme der beiden oben genannten.
Schritt 2: Melden Sie sich an, wenn Sie bereits ein Konto haben; falls nicht, registrieren Sie sich in der Anwendung, indem Sie die erforderlichen Informationen eingeben. Klicken Sie nach der Registrierung auf "get verification code" (Verifizierungscode erhalten).

HINWEIS: Führen Sie diesen Vorgang vor der Registrierung des Schalters in der Anwendung bei eingeschaltetem Gerät durch.

Innenteil ohne Frontabdeckung

ACHTUNG: BRINGEN SIE DIE OBERSEITE NICHT AN, WÄHREND DAS GERÄT EINGESCHALTET IST. SCHALTEN SIE NACH DER REGISTRIERUNG IN DER APP DIE STROMVERSORGUNG AUS, BEVOR SIE DIE FRONTABDECKUNG ANBRINGEN.

Schritt 3: Fügen Sie ein Gerät hinzu. Schalten Sie dazu die mobilen Daten aus und verbinden Sie Ihr Smartphone mit dem 2,4-GHz-WLAN-Netzwerk, mit dem das Gerät verbunden werden soll. Schalten Sie Bluetooth ein, aktivieren Sie den Gerätestandort und klicken Sie auf „+“ in der oberen rechten Ecke.

Schritt 4: Geben Sie das WLAN-Netzwerk und das Passwort ein, mit dem sich das Gerät verbinden soll. Klicken Sie auf „Weiter“.

ACHTUNG!! WENN DER GERÄTEREGISTRIERUNGSPROZESS ÜBER DEN EZ-MODUS NICHT ERFOLGREICH ABGESCHLOSSEN WIRD, IST EINE REGISTRIERUNG ÜBER DEN AP-MODUS ERFORDERLICH.

Schritt 5: Geben Sie erneut „Gerät hinzufügen“ ein. Geben Sie das WLAN-Netzwerk und das Passwort ein, mit dem sich das Gerät verbinden soll. Klicken Sie auf „Weiter“.

Stellen Sie sicher, dass Ihr Gerät zurückgesetzt ist, um in den **AP-Modus** zu gelangen (LED blinkt langsam 1 Mal pro Sekunde). Tippen Sie in der App auf **EZ Mode** (EZ-Modus), um den Modus zu ändern. Wenn nicht zurückgesetzt, halten Sie die Reset-Taste gedrückt, bis die LED langsam blinkt.

Nach dem Verbinden mit dem Schalter fordert die App Sie auf, sich beim lokalen Netzwerk (Smartlife-XXXX) anzumelden, das sie bereitstellen wird. Kehren Sie nach der Verbindung mit dem lokalen Netzwerk zur Anwendung zurück, um die Schalterregistrierung fortzusetzen.

Ihr Gerät wurde erfolgreich hinzugefügt, tippen Sie anschließend auf „Fertig“.

Okay, jetzt können Sie Ihren smarten Wi-Fi-Touch-Schalter über die App nutzen.

ALLGEMEINE GARANTIEBEDINGUNGEN

MOTOPPAR da Amazônia Indústria e Comércio de Eletrônicos Ltda, eingetragen unter CNPJ Nr. 09.084.119/0002-45, ansässig in Praça Linear, Nr. 100, Bloco II, Centro, Santa Rita do Sapucaí/MG, CEP 37.500-000, Hersteller der Produkte PPA und CITROX, garantiert dieses Gerät gegen Mängel in Design, Herstellung, Montage und/oder gesamtschuldnerisch infolge von Materialqualitätsmängeln, die es für den vorgesehenen Verbrauch ungeeignet oder unbrauchbar machen, für eine gesetzliche Frist von 90 (neunzig) Tagen ab dem Kaufdatum, vorausgesetzt, die im Handbuch beschriebenen Installationsrichtlinien werden beachtet.
Aufgrund der Glaubwürdigkeit und des Vertrauens, das in PPA- und CITROX-Produkte gesetzt wird, haben wir die oben genannte Frist um weitere 275 Tage verlängert, sodass sich eine Gesamtgarantie von 1 (einem) Jahr ergibt, ebenfalls ab dem Kaufdatum, nachzuweisen durch den Verbraucher mittels des Kaufbelegs (Aufsichtsvermerk).
Im Falle eines Mangels innerhalb der Garantiezeit beschränkt sich die Haftung von PPA und/oder CITROX auf die Reparatur oder den Austausch des von ihr hergestellten Geräts unter den folgenden Bedingungen:

1. Die Reparatur und Neueinstellung des Geräts darf nur durch den technischen Kundendienst erfolgen, der qualifiziert ist, Teile oder Komponenten zu öffnen, zu entfernen, zu ersetzen sowie die von der Garantie abgedeckten Mängel zu beheben; andernfalls und bei Verwendung von Nicht-Originalteilen erlischt dieser Anspruch des Verbrauchers;
2. Die Garantie erstreckt sich nicht auf Zubehör wie Kabel, Schraubensätze, Befestigungswinkel, Netzteile usw.;
3. Kosten für Verpackung, Transport und Neuinstallation des Produkts trägt ausschließlich der Verbraucher;
4. Das Gerät muss direkt an das für den Verkauf zuständige Unternehmen, den Vertreter des Herstellers, über die auf der Kaufrechnung angegebene Adresse, ordnungsgemäß verpackt, gesendet werden, um den Verlust der Garantie zu vermeiden;
5. Der Austausch oder die Reparatur des Geräts verlängert die Garantiezeit nicht.

Diese Garantie erlischt, wenn das Produkt:

1. Schäden durch Naturereignisse wie atmosphärische Entladungen, Überschwemmungen, Brände, Erdrutsche usw. erleidet;
2. In einem ungeeigneten Stromnetz oder entgegen den Installationsanweisungen des Handbuchs installiert wird;
3. Mängel durch Stürze, Schläge oder andere physische Unfälle aufweist;
4. Aufgrund von Manipulationen am Gerät oder Reparaturversuchen durch unbefugtes Personal;
5. Nicht für den vorgesehenen Zweck verwendet wird;
6. Nicht unter normalen Bedingungen verwendet wird;
7. Schäden durch Zubehör oder am Produkt befestigte Geräte erleidet.

Empfehlung:
Wir empfehlen die Installation und Wartung des Produkts durch einen spezialisierten technischen Dienst.
Wenn das Produkt einen Defekt oder eine Fehlfunktion aufweist, wenden Sie sich für die notwendigen Korrekturen an einen spezialisierten technischen Dienst.

Hergestellt von:
Motoppar da Amazônia Indústria e Comércio de Eletrônicos LTDA
Praça Linear, 100, Bloco 2 - Centro
Santa Rita do Sapucaí - MG - CEP 37540-000 - Brasilien
CNPJ: 09.084.119/0002-45 www.ppa.com.br | +55 14 3407 1000
