DMAX ULG103 Handbuch

Zu Ihrer Sicherheit

Lesen Sie das Handbuch gründlich durch und beachten Sie die enthaltenen Informationen bei der Verwendung des Gerätes. Bewahren Sie das Handbuch für spätere Bezugnahme griffbereit auf.

Beachten Sie das beiliegende Informationsblatt für wichtige Informationen zu den Themen Sicherheit, Entsorgung, Garantie und Produktpflege.

Bestimmungsgemäße Verwendung

Die Taschenlampe ist sowohl für den Innen- als auch für den Außenbereich konzipiert. Die Taschenlampe ist ausschließlich für den privaten Gebrauch bestimmt und nicht für kommerzielle Zwecke oder andere Verwendungen.

Die Taschenlampe ist nicht zur Beleuchtung von Räumen im Haushalt geeignet.

Sicherheitshinweise beachten

Lesen und beachten Sie alle Sicherheitshinweise, um sich und die Umwelt vor Schaden zu schützen. Beachten Sie das beiliegende Informationsblatt für die relevanten Sicherheitsinformationen.

GEFAHR TÖDLICHER VERLETZUNGEN DURCH STROMSCHLAG!

Verwenden Sie das Netzteil NIEMALS, wenn Sie einen Schaden vermuten oder sehen.

• Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.
• Öffnen oder reparieren Sie das Netzteil niemals selbst.
• Berühren Sie die blanken Kontakte niemals mit metallischen Gegenständen.
• Stecken Sie das Netzteil niemals mit nassen Händen ein oder handhaben Sie es.

GEFAHR VON SACHSCHÄDEN DURCH UMWELTEINFLÜSSE!

Ungünstige Umwelteinflüsse könnten das Netzteil beschädigen oder seine Funktion beeinträchtigen.

• Vermeiden Sie es, das Gerät Umwelteinflüssen wie Rauch, Staub, Vibrationen, Chemikalien, Feuchtigkeit, Hitze oder direkter Sonneneinstrahlung auszusetzen.
• Das Netzteil ist nicht wasserdicht, halten Sie es daher trocken.

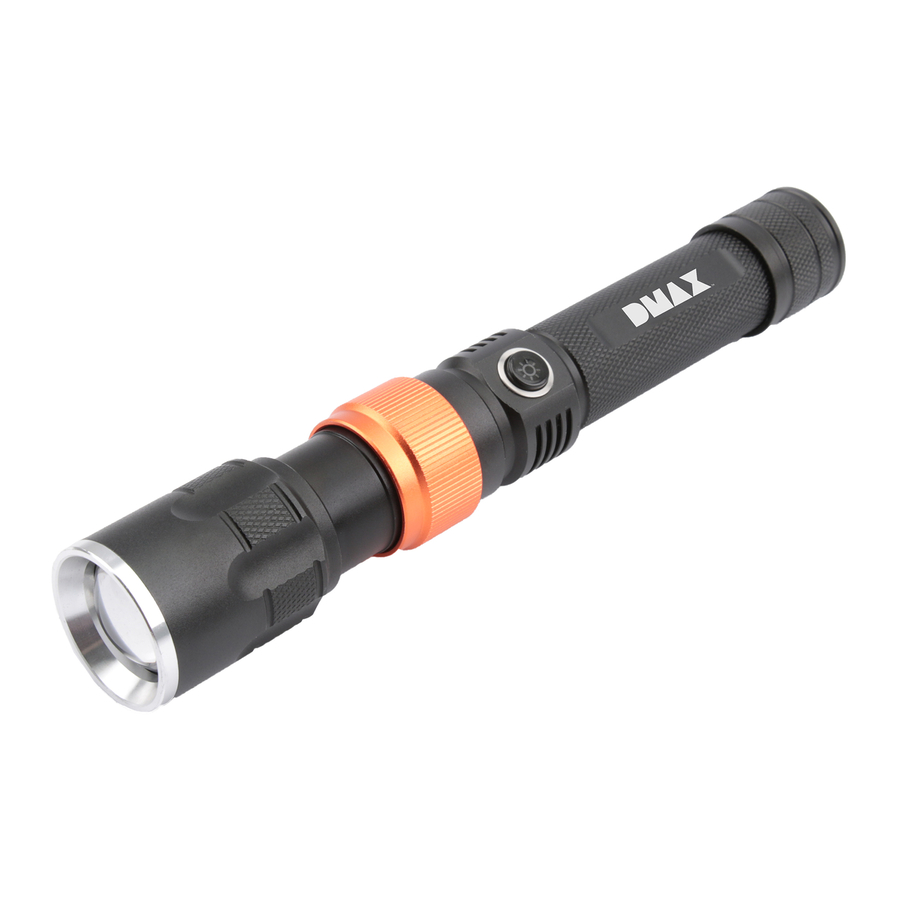

Gesamtansicht

Die Abbildung zeigt die Taschenlampe im Detail.

1. Taschenlampenaufsatz
2. Dichtungsring
3. Arretierungsring
4. Druckschalter
5. Gehäuse
6. Dichtungsring
7. Li-Ionen-Akku
8. Endkappe
9. Magnet
10. Schwanenhalsaufsatz
11. Arbeitslichtaufsatz
12. USB-Kabel
13. Netzteil
14. USB-Anschluss

Überprüfung des Lieferumfangs

Überprüfen Sie den Lieferumfang sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte an unsere Servicepartner.

• 1 × LED-Taschenlampe mit Taschenlampenaufsatz
• 1 x Schwanenhalsaufsatz
• 1 x Arbeitslichtaufsatz
• 1 × Lithium-Ionen-Akku
• 1 x USB-Kabel
• 1 × Netzteil
• 1 x Transportkoffer
• 1 × Handbuch

Einsetzen des Li-Ionen-Akkus

1. Schrauben Sie die Endkappe vom Gehäuse ab. Achten Sie darauf, dass der Dichtungsring zwischen der Endkappe und dem Gehäuse nicht verrutscht.
2. Setzen Sie den Li-Ionen-Akku polrichtig in das Gehäuse ein.
3. Schrauben Sie die Endkappe wieder auf das Gehäuse .

Die Taschenlampe erfüllt die Anforderungen der angegebenen Schutzart nur, wenn der Dichtungsring zwischen der Endkappe und dem Gehäuse korrekt eingesetzt ist.

Die Taschenlampe ist nun betriebsbereit.

Laden des Li-Ionen-Akkus

Fällt die Ladung des Li-Ionen-Akkus unter 10%, leuchtet der Druckschalter rot.

1. Entfernen Sie die Kunststoffabdeckung vom USB-Anschluss .
2. Verbinden Sie das USB-Kabel mit dem USB-Anschluss der Taschenlampe und dem Netzteil .
3. Stecken Sie das Netzteil in eine Steckdose.

Während des Ladevorgangs leuchtet der USB-Anschluss rot.

Der USB-Anschluss leuchtet grün, wenn der Li-Ionen-Akku vollständig geladen ist.

Die Taschenlampe erfüllt die Anforderungen der angegebenen Schutzart nur, wenn der USB-Anschluss durch die Kunststoffabdeckung ordnungsgemäß verschlossen ist.

Bedienung der Taschenlampe

Die Taschenlampe verfügt über zwei Betriebsmodi, die durch Drücken des Druckschalters ausgewählt werden.

Der Schaltzyklus der Betriebsmodi ist wie folgt:

Betriebsmodus 1 → Betriebsmodus 2 → Aus

Betriebsmodus 1		Energiesparmodus (50% Intensität)
Betriebsmodus 2		Maximale Helligkeit (100% Intensität)

Drücken Sie den Druckschalter so oft wie nötig, bis der gewünschte Modus aktiviert ist.

Fokussierungsfunktion

Der Taschenlampenaufsatz und der Schwanenhalsaufsatz sind mit einer stufenlosen Fokussierungsfunktion im Lampenkopf ausgestattet. Diese Funktion ermöglicht es, den erzeugten Lichtstrahl anzupassen, um entweder den beleuchteten Bereich zu vergrößern oder zu verkleinern und zu intensivieren.

1. Schieben Sie den Lampenkopf vom Gehäuse weg, um den Lichtstrahl zu fokussieren (konzentrieren).

2. Schieben Sie den Lampenkopf zum Gehäuse hin, um den Lichtstrahl zu streuen (vergrößern).


Aufsatz wechseln

Der Taschenlampenaufsatz kann gegen den Schwanenhalsaufsatz oder den Arbeitslichtaufsatz ausgetauscht werden.

1. Ziehen Sie den Arretierungsring zum Gehäuse hin, um die Verriegelung zu lösen.
2. Entfernen Sie den aktuell verwendeten Aufsatz vom Gehäuse .
3. Führen Sie den gewünschten Aufsatz in das Gehäuse ein, bis der Aufsatz hörbar einrastet. Der Arretierungsring bewegt sich beim Einrasten zum Aufsatz hin.

Die Taschenlampe erfüllt die Anforderungen der angegebenen Schutzart nur, wenn der Dichtungsring korrekt zwischen dem Aufsatz , oder und dem Gehäuse eingesetzt ist.

Schwanenhalsaufsatz

Sie können den Lampenkopf am Schwanenhalsaufsatz in jede gewünschte Position biegen. Der flexible Schwanenhals ermöglicht es Ihnen, schwer zugängliche Bereiche zu beleuchten.

Arbeitslichtaufsatz

Der Arbeitslichtaufsatz kann zur Beleuchtung eines Arbeitsbereichs verwendet werden. Sie können das Arbeitslicht mithilfe des Arbeitslichtaufsatzes auf den Arbeitsbereich ausrichten.

Magnet

Die Magnete ermöglichen es Ihnen, die Taschenlampe an Stahloberflächen zu befestigen.

Technische Daten

Hersteller

GO Europe GmbH
Zum Kraftwerk 1
D-45527 Hattingen
GERMANY

11 / 2020
Art.-Nr. 40414
