dewenwils HRLS11D Handbuch

Bitte kontaktieren Sie uns, wenn Sie Fragen haben.
Wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
E-Mail: support@dewenwils.com
Bitte fügen Sie Ihre Order ID bei, damit wir Sie besser bedienen können.

Um das Risiko von Brand, Stromschlag oder Personenschäden zu verringern, befolgen Sie bitte die Anweisungen genau.

1. Nur für den Innenbereich. Vermeiden Sie hohe Luftfeuchtigkeit, hohe Temperaturen und Bereiche mit starkem Magnetfeld.
2. Stellen Sie immer sicher, dass die Stromzufuhr vor der Installation des Empfängers unterbrochen ist.
3. Schließen Sie keine Geräte an, die die Leistungsgrenzen des Empfängers überschreiten könnten.
4. Installieren oder reparieren Sie das Produkt nicht. Nur autorisiertes Servicepersonal sollte solche Installationen und Reparaturen durchführen.
5. Wenn die Fernbedienung längere Zeit nicht verwendet wird, entfernen Sie die Batterien.
6. Gebrauchte Batterien müssen sicher und ordnungsgemäß entsorgt werden.
7. Um Erstickungsgefahr zu vermeiden, halten Sie Verpackungsmaterialien von Kindern fern.
8. Verwenden Sie die Batterie nicht wieder, wenn sie heruntergefallen oder verformt ist.

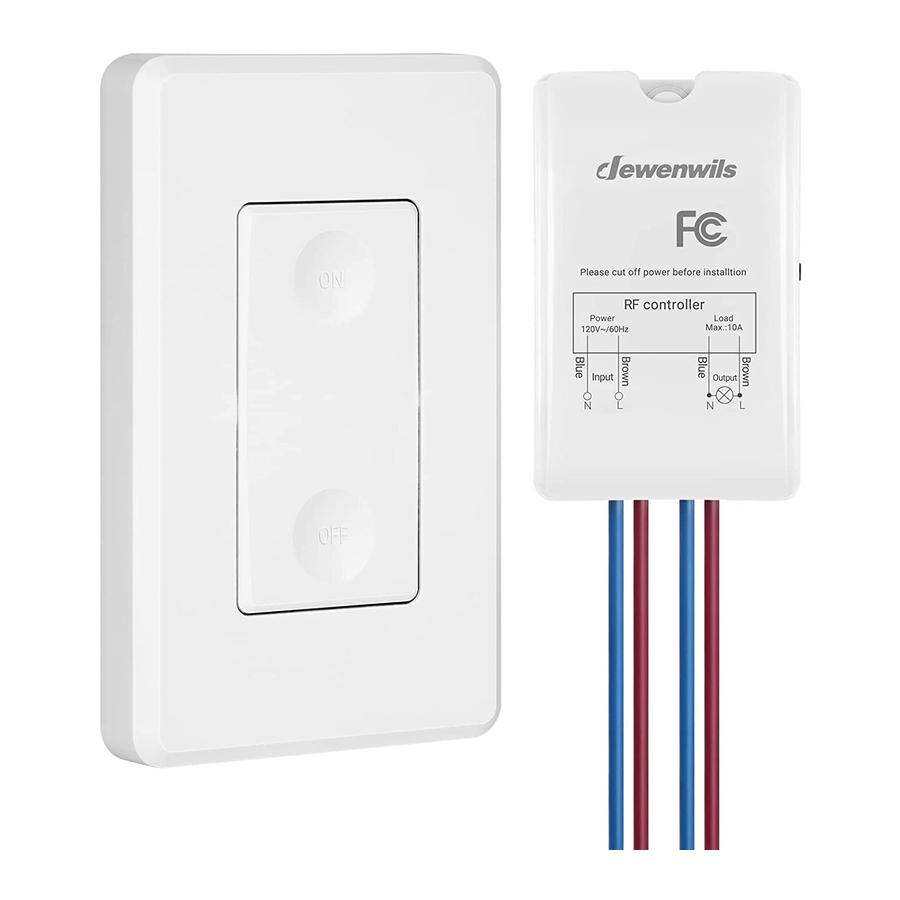

Produktübersicht

1. Programmiertaste (Ein-/Aus-Taste)
2. Anzeige

Schaltplan

1. Schalten Sie vor der Installation die Stromversorgung am Hauptschutzschalter oder im Sicherungskasten des Arbeitsbereichs ab.
2. „L“ (braunes Kabel) ist der Phasenleiter. „N“ (blaues Kabel) ist der Neutralleiter. Verbinden Sie den „L“ (Phasenleiter) und den „N“ (Neutralleiter) nicht irrtümlicherweise miteinander.
3. Schließen Sie die Stromversorgung an die „input“ (Eingangs-)Seite und die Last sorgfältig an die „output“ (Ausgangs-)Seite an.
4. Das Funk-Schalter-Kit muss nur an den Phasenleiter und den Neutralleiter angeschlossen werden. Die „G“ (grüne Leitung) (Erdleitung) muss wie gewohnt angeschlossen werden.
5. Nach dem Anschließen die Verdrahtungskappe zum Abdecken verwenden.

Bedienungsanleitung

1. Entfernen Sie die Isolierlasche im Batteriefach des Senders.
2. Drücken Sie die ON/OFF (EIN/AUS)-Taste an der Wandfernbedienung, um den Empfänger ein- und auszuschalten.

Hinweis:

1. Die Programmiertaste des Empfängers kann auch als manueller Schalter verwendet werden.
2. Der Empfänger bleibt nach einem Stromausfall „OFF“ (AUS), um Energie zu sparen.

Montage des Wandschalters

Wie abgebildet

Programmierung aufheben

Um einen Empfänger von allen Sender-Paarungen zu entfernen (kein Funksender kann ihn steuern):

1. Halten Sie die Programmiertaste am Empfänger 6 Sekunden lang gedrückt, bis die Anzeigeleuchte schnell zu blinken beginnt. (Hinweis: Die Leuchte blinkt von langsam zu schnell.)



2. Lassen Sie die Programmiertaste los und drücken Sie sie dann erneut. Die Anzeigeleuchte erlischt. Die gesamte Programmierung wurde aufgehoben.

Programmierung des Empfängers

Die Empfänger und Sender sind für den sofortigen Gebrauch vorprogrammiert, aber einige Geräte sind möglicherweise nicht vorprogrammiert oder falsch programmiert, oder Sie möchten die Konfiguration an Ihre Bedürfnisse anpassen. Um einen Sender und Empfänger zu programmieren, befolgen Sie bitte die untenstehenden Schritte:

1. Halten Sie die Programmiertaste am Empfänger 3 Sekunden lang gedrückt, bis die Anzeigeleuchte langsam zu blinken beginnt.

2. Lassen Sie die Programmiertaste los und drücken Sie dann die „on“ (Ein)- oder „off“ (Aus)-Taste an der Fernbedienung.

3. Die Programmierung / Paarung ist erfolgreich, wenn die Anzeigeleuchte aufhört zu blinken.

Hinweis: Jede Gruppe von ON (EIN)- oder OFF (AUS)-Tasten kann mit mehreren Steckdosen gekoppelt werden und diese steuern; Jede Steckdose kann mit mehreren Sendern gekoppelt und von diesen gesteuert werden.

Batteriewechsel

1. Wenn Sie feststellen, dass der Empfänger nicht normal funktioniert oder die Anzeige am Sender schwächer wird, ersetzen Sie die Batterie der Fernbedienung durch eine neue DC 12V (Typ 23A) Batterie und achten Sie dabei auf die richtige Polarität +/- der Batterie.
2. Eine schwache Batterieleistung kann die Reichweite der Funkfernbedienung verringern.
3. Entfernen Sie die Batterien, wenn die Fernbedienung längere Zeit nicht verwendet wird.


Fehlerbehebung

Falls ein Empfänger nicht auf die Fernbedienung reagiert, befolgen Sie bitte die untenstehenden Schritte, um das Problem zu beheben:

1. Wenn der Drahtschalter-Empfänger nicht auf die Fernbedienung reagiert, lesen Sie bitte die Abschnitte „Canceling Programming“ (Programmierung aufheben) und „Programming the Receiver“ (Programmierung des Empfängers) im Handbuch, um den Empfänger neu zu programmieren.
2. Stellen Sie sicher, dass Empfänger und Gerät richtig angeschlossen und eingeschaltet sind.
3. Ersetzen Sie die Batterie der Fernbedienung durch eine neue 12V (23A) Batterie.
4. Der Funksender ist möglicherweise zu weit entfernt, um den Empfänger zu steuern.
5. Stellen Sie sicher, dass die maximale Last nicht überschritten wird.
6. „Canceling Program“ (Programm aufheben) hat immer Vorrang vor „Programming the Receiver“ (Programmierung des Empfängers), wenn Sie Änderungen vornehmen möchten.

Technische Daten

• Eingangsspannung: 120VAC, 60Hz
• Max. Nennleistung: 1000W Wolfram
  600W Leuchtstoff
  200W LED-Lampe
• Übertragungsfrequenz: 433,92MHz
• Fernbedienungsbatterie: 23A, 12V
• Reichweite der Fernbedienung: 100ft (freies Feld)

Einjährige beschränkte Garantie

DEWENWILS garantiert, dass dieses Produkt für einen Zeitraum von einem Jahr ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Die Garantie erlischt, wenn Schäden durch Missbrauch oder unsachgemäße Installation verursacht werden.
E-Mail: support@dewenwils.com.
Unser engagiertes Kundenservice-Team wird sich innerhalb von 24 Stunden bei Ihnen melden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

dewenwils HRLS11D Handbuch herunterladen
