Linear Digital Control Delta 3 Handbuch
BESCHREIBUNG
Der Delta-3 Digitalempfänger und -sender ist eine einkanalige drahtlose Funksteuerung, die für den Einsatz mit automatischen Garagen-/Torantrieben und Zugangskontrollsystemen entwickelt wurde. Alle Delta-3 Produkte (auf derselben Frequenz) können nach Ihren individuellen Bedürfnissen kombiniert und angepasst werden.
Das Delta-3 Funkformat bietet 256 verschiedene digitale Codes. Die Codes werden mithilfe der 8-Positionen-Codierungsschalter in den Geräten eingestellt.
Alle Sender und Empfänger sollten vor der Inbetriebnahme neu codiert werden.
Um die Möglichkeit der Code-Duplizierung in benachbarten Systemen zu vermeiden, sollten werkseitig eingestellte Codes nicht verwendet werden. Zusätzlich sollten unter den verfügbaren gültigen Codes vier weitere nicht verwendet werden. Dazu gehören: alle Tasten auf ON oder OFF und Tasten auf abwechselnd ON/OFF eingestellt.
Wenn mehrere Empfänger in unmittelbarer Nähe installiert werden sollen (wie in einem Apartmentkomplex), installieren Sie die Empfänger mindestens 5 Fuß voneinander entfernt. Wenn Empfänger näher als 5 Fuß voneinander installiert werden, kann es zu Blockaden kommen.
Überprüfen Sie nach Abschluss einer Installation den Sender außerhalb des Gebäudes, um sicherzustellen, dass das verwendete codierte Signal keine benachbarten Garagentorantriebe und/oder Sicherheitssysteme stört. Wenn Interferenzen festgestellt werden, wählen Sie einen anderen Code und überprüfen Sie das codierte Signal erneut. Wiederholen Sie dies bei Bedarf.

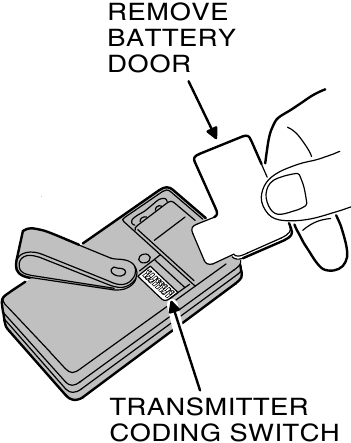

Codierungsschalter lokalisieren
Suchen Sie den digitalen Codierungsschalter für den Empfänger, der sich vertieft in der Mitte der Gehäuserückseite befindet. Der Codierungsschalter des Senders ist zugänglich, indem die Batteriefachabdeckung auf der Rückseite des Sendergehäuses entfernt wird. Die Tasten sind von 1 bis 8 nummeriert. Die Schalter im Empfänger müssen mit den Schaltern in allen Sendern übereinstimmen, die zur Bedienung des Empfängers verwendet werden.
Sender und Empfänger codieren
Verwenden Sie eine Büroklammer oder einen anderen spitzen Gegenstand (außer einen Bleistift oder Kugelschreiber), um eine beliebige Kombination von ON/OFF-Codes auszuwählen und diese an den Schaltern 1 bis 8 am Empfänger und Sender einzustellen. Die ON-Position ist, wenn der obere Teil des Schalters unten ist. Die OFF-Position ist, wenn der obere Teil des Schalters oben und der untere Teil unten ist.
DELTA-3 EMPFÄNGER
SCHALTER 1, 3, 4, 7 & 8 SIND "ON" 2, 5 & 6 SIND "OFF"
DELTA-3 SENDER
ALLE SENDERSCHALTER MÜSSEN MIT DEN EMPFÄNGERSCHALTERN ÜBEREINSTIMMEN
Empfänger anschließen (mit Transformatorstrom)
Wo es nicht möglich ist, Strom vom Antrieb zu beziehen, schließen Sie einen Model 524 Transformator (Zubehör) an den Empfänger an, wie unten gezeigt. Stecken Sie den Transformator dann in eine geeignete (nicht geschaltete) 110 VAC Steckdose.

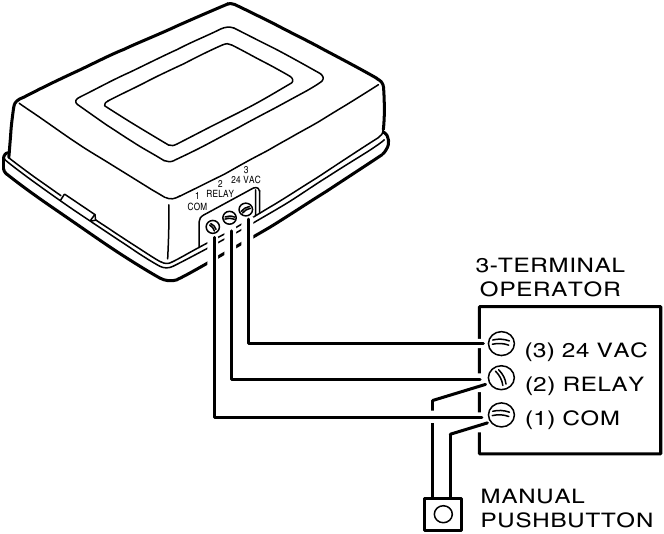

Empfänger anschließen (mit Antriebsstrom)
Schließen Sie den Empfänger an den Garagentor- oder Torantrieb an, wie im Diagramm gezeigt. Die Stromversorgung erfolgt über den Antrieb.

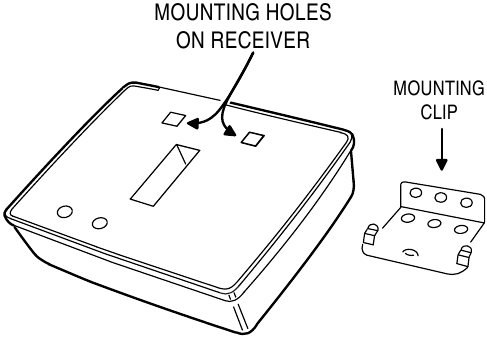

Fernmontage
Jeder Empfänger wird mit einem Montageclip geliefert. Zur Installation des Empfängers befestigen Sie den Clip mit Schrauben an der Montagefläche. Positionieren Sie die beiden rechteckigen Löcher auf der Rückseite des Empfängers über dem Clip und drücken Sie den Empfänger nach unten, bis er einrastet.
LINEAR EINGESCHRÄNKTE GARANTIE
Dieses Produkt wird dem Verbraucher für ein Jahr ab Kaufdatum gegen Material- und Verarbeitungsfehler garantiert. Diese Garantie gilt für Erstkäufer neuer Geräte im Einzelhandel. Der Garantiegeber wird jedes Gerät, das unter diese Garantie fällt, nach eigenem Ermessen reparieren oder ersetzen und das reparierte oder ersetzte Gerät auf Kosten des Garantiegebers an den Verbraucher zurücksenden. Für Garantieleistungen und Versandanweisungen wenden Sie sich an den Garantiegeber unter der unten angegebenen Telefonnummer. Geräte müssen auf Kosten des Eigentümers zur Wartung an den Garantiegeber gesendet werden. Die durch diese Garantie gewährten Rechtsbehelfe sind exklusiv. Stillschweigende Garantien nach staatlichem Recht sind auf die einjährige Dauer dieser schriftlichen Garantie beschränkt. Einige Staaten erlauben keine Beschränkungen der Dauer einer stillschweigenden Garantie, daher trifft die obige Beschränkung möglicherweise nicht auf Sie zu. Um durch diese Garantie geschützt zu sein, bewahren Sie Ihren Kaufbeleg auf und senden Sie eine Kopie mit dem Gerät, falls eine Reparatur erforderlich ist. Diese Garantie gibt Ihnen spezifische gesetzliche Rechte, und Sie können auch andere Rechte haben, die von Staat zu Staat variieren.
Alle Produkte, die zur Garantieleistung zurückgesendet werden, benötigen eine Rücksendenummer (RPA#). Kontaktieren Sie den technischen Dienst von Linear unter 1-800-421-1587 für eine RPA# und weitere wichtige Details.
Linear Funksteuerungen bieten eine zuverlässige Kommunikationsverbindung und erfüllen einen wichtigen Bedarf an tragbarer drahtloser Signalgebung. Es gibt jedoch einige Einschränkungen, die beachtet werden müssen.
- Nur für Installationen in den USA: Die Funkgeräte müssen den FCC-Regeln und -Vorschriften als Part 15-Geräte entsprechen. Als solche haben sie eine begrenzte Sendeleistung und daher eine begrenzte Reichweite.
- Ein Empfänger kann nicht auf mehr als ein gesendetes Signal gleichzeitig reagieren und kann durch Funksignale blockiert werden, die auf oder in der Nähe ihrer Betriebsfrequenzen auftreten, unabhängig von den Codeeinstellungen.
- Änderungen oder Modifikationen am Gerät können die FCC-Konformität aufheben.
- Selten genutzte Funkverbindungen sollten regelmäßig getestet werden, um sie vor unentdeckten Störungen oder Fehlern zu schützen.
- Vor dem Handeln als Großhändler oder Händler sollte ein allgemeines Wissen über Funk und seine Eigenheiten erworben werden, und diese Fakten sollten den Endnutzern mitgeteilt werden.
Dieses Gerät entspricht FCC Rules Part 15 und IC Canada Rules and Regulations. Der Betrieb unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
(800) 421-1587 • www.linearcorp.com
Copyright © 1999 Linear Corporation
