Linear DXR-701 Empfängerhandbuch

PRODUKTBESCHREIBUNG

Der DXR-701 ist ein digitaler Empfänger mit einem isolierten Relaisausgang, der für die Verwendung mit Linear's DX Format Sendern konzipiert ist. Dieser Empfänger kann in einer Vielzahl von Fernsteuerungsanwendungen eingesetzt werden. Wenn der Empfänger ein Signal von einem in seinem Speicher programmierten Sender erkennt, wird der Relaisausgang aktiviert. Das Relais verfügt über vier optionale Ausgangskonfigurationen.
In einer typischen Installation wird der Empfänger an eine Alarmzentrale, einen Türöffner, eine Kamera, ein Hochstromrelais oder ein anderes Gerät angeschlossen. Ein Sender wird zur Aktivierung oder Steuerung des Geräts verwendet. Der Empfänger sollte mit der mitgelieferten Montagehalterung im Innenbereich oder in einem wetterfesten, nichtmetallischen Gehäuse montiert werden.
Das digitale DX Codeformat bietet über eine Million möglicher Codes. Die DX Sender sind werkseitig mit einzigartigen Codes vorprogrammiert, sodass keine Codierung vor Ort erforderlich ist. Empfänger müssen vor der Systemprüfung und dem Betrieb auf den Code des Senders programmiert werden. Bis zu 32 Sender können im Speicher des Empfängers programmiert werden. Der Speicher bleibt auch ohne Stromversorgung erhalten. Das Gerät kann mit 11-17 VDC oder 12-16 VAC betrieben werden. Die normal offenen und normal geschlossenen Kontakte des Relais können bis zu 1 Ampere bei 24 Volt AC/DC schalten.
Das Trennen von Jumpern wählt, wie das Relais aktiviert wird. Die Werkseinstellung bewirkt, dass das Relais bei jeder Aktivierung vier Sekunden lang anzieht. Optional kann das Relais so eingestellt werden, dass es für eine Sekunde anzieht, bei einer Aktivierung ein- und bei der nächsten ausschaltet oder dauerhaft eingeschaltet bleibt, bis es durch Drücken der PROGRAM BUTTON (PROGRAMMTASTE) zurückgesetzt wird.
Eine neun Zoll lange Drahtleitung dient als Antenne des Empfängers. Die rote Programmanzeige leuchtet während des RF-Empfangs. Der Installateur kann durch Betrachten der Anzeige überprüfen, ob Signale von Sendern gesendet werden, und Störungsprobleme diagnostizieren. Die Anzeige leuchtet auch während der Speicherprogrammierung/-löschung und blinkt, um die Anzahl der Sender im Speicher anzuzeigen. Die PROGRAM BUTTON (PROGRAMMTASTE) und Anzeige funktionieren wie folgt:

DXR-701 FUNKTIONEN

RELAISOPTION-JUMPER

HINWEIS: WENN DIE RELAISOPTION GEÄNDERT WERDEN SOLL: STROMZUFHR UNTERBRECHEN, JUMPER TRENNEN, STROMZUFHR WIEDERHERSTELLEN, SPEICHER LÖSCHEN, DANN ALLE SENDER NEU PROGRAMMIEREN

GEHÄUSE MIT KLEINEM SCHRAUBENDREHER ÖFFNEN

++ KANN DURCH EINMALIGES DRÜCKEN DER PROGRAMMTASTE ZURÜCKGESETZT WERDEN

EMPFÄNGER MONTIEREN

MONTAGEHINWEISE:

1. MONTIEREN SIE DEN EMPFÄNGER SO HOCH WIE MÖGLICH FÜR DIE BESTE FUNKREICHWEITE
2. HALTEN SIE DEN EMPFÄNGER VON METALLOBJEKTEN FERN, DIE DIE FUNKREICHWEITE DURCH ABSCHIRMUNG DES SIGNALS VERMINDERN KÖNNEN
3. HALTEN SIE DEN EMPFÄNGER VON MOTOREN, LÜFTERN UND ANDEREN ELEKTRISCHEN GERÄTEN FERN, DIE STÖRUNGEN VERURSACHEN UND DIE FUNKREICHWEITE REDUZIEREN KÖNNEN

BEFESTIGEN SIE DIE MONTAGEHALTERUNG MIT SCHRAUBEN

RASTEN SIE DEN EMPFÄNGER AUF DIE HALTERUNG EIN

ANSCHLÜSSE

ANSCHLUSS ALARMZENTRALE 1 SEKUNDE RELAISOPTION

ANSCHLUSS ÜBERWACHUNGSKAMERA VERRIEGELNDE RELAISOPTION

ANSCHLUSS TÜRÖFFNER 4 SEKUNDEN RELAISOPTION

ANSCHLUSS EXTERNES RELAIS UMSCHALT-RELAISOPTION

SPEICHER PROGRAMMIEREN

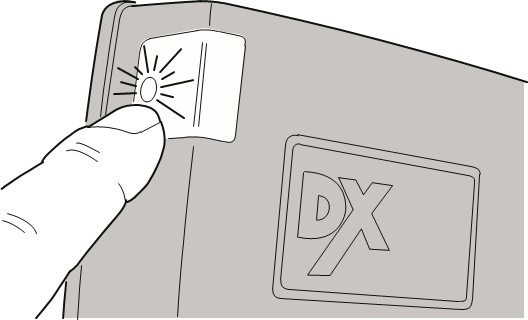

1. DRÜCKEN UND LASSEN SIE DIE PROGRAM BUTTON (PROGRAMMTASTE) LOS.

2. DIE PROGRAMMANZEIGE LEUCHTET AUF, WENN IM SPEICHER PLATZ FÜR EINEN WEITEREN SENDER IST. (MAX. 32 SENDER)

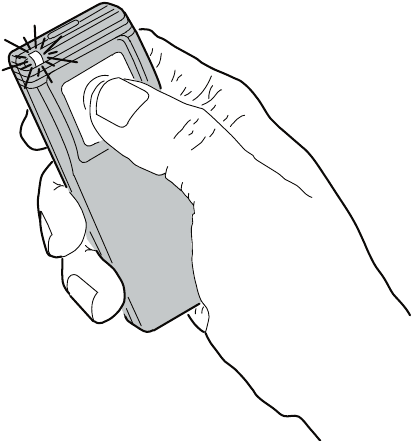

3. SENDEN SIE EIN SIGNAL VOM SENDER, DIE ANZEIGE BLINKT, WENN DAS SIGNAL EMPFANGEN WIRD.

4. WIEDERHOLEN SIE DIE OBIGEN DREI SCHRITTE FÜR JEDEN ZUSÄTZLICHEN SENDER.

HINWEIS: DER EMPFÄNGER KANN JEDEN SENDER MEHR ALS EINMAL SPEICHERN. UM DOPPELTE EINTRÄGE ZU VERMEIDEN, PROGRAMMIEREN SIE JEDEN SENDER NUR EINMAL IN DEN EMPFÄNGER.

SPEICHER PRÜFEN

1. DRÜCKEN SIE DIE PROGRAM BUTTON (PROGRAMMTASTE) UND HALTEN SIE SIE FÜR ETWA ZWEI SEKUNDEN GEDRÜCKT, BIS DIE ANZEIGE LEUCHTET, UND LASSEN SIE SIE DANN LOS.
2. ZÄHLEN SIE DIE ANZAHL DER BLINKVORGÄNGE DER ANZEIGE, DIES IST DIE GESAMTANZAHL DER PROGRAMMIERTEN SENDER.

   DRÜCKEN SIE, BIS DIE ANZEIGE LEUCHTET

HINWEIS: NICHT WEITER DRÜCKEN TASTE ODER DER SPEICHER WIRD GELÖSCHT

SYSTEMTEST

1. AKTIVIEREN SIE JEDEN SENDER, EINEN NACH DEM ANDEREN.

2. ACHTEN SIE AUF DAS RELAISKLICKEN IM EMPFÄNGER.
3. ÜBERPRÜFEN SIE, OB DAS AN DEN EMPFÄNGER ANGESCHLOSSENE GERÄT ANSPRICHT.
4. TESTEN SIE TRAGBARE SENDER AN VERSCHIEDENEN ORTEN, UM DIE SYSTEMLEISTUNG ZU BESTIMMEN.

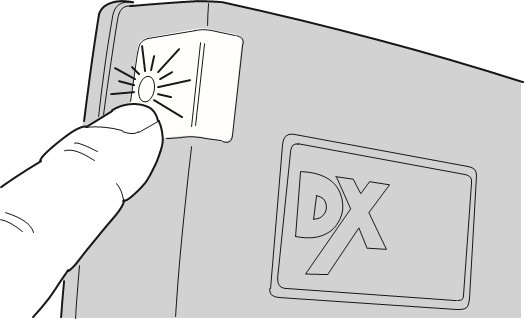

SPEICHER LÖSCHEN

1. DRÜCKEN SIE DIE PROGRAM BUTTON (PROGRAMMTASTE) UND HALTEN SIE SIE WÄHREND DES ZÄHLVORGANGS DER SENDER GEDRÜCKT.
2. HALTEN SIE DIE TASTE NACH DEM ZÄHLVORGANG WEITERHIN GEDRÜCKT, BIS DIE ANZEIGE NOCH EINMAL BLINKT (ETWA FÜNF SEKUNDEN NACH DEM ZÄHLVORGANG).
3. ALLE IM SPEICHER PROGRAMMIERTEN SENDER WERDEN GELÖSCHT.

   DRÜCKEN UND HALTEN SIE DIE TASTE FÜR FÜNF SEKUNDEN NACH DEM ZÄHLVORGANG DER SENDER

BESCHRÄNKTE GARANTIE VON LINEAR

Dieses Linear Produkt ist für zwölf (12) Monate gegen Material- und Verarbeitungsfehler garantiert. Das Garantieablaufdatum ist auf dem Produkt angegeben. Diese Garantie erstreckt sich nur auf Großhandelskunden, die direkt von Linear oder über die normalen Vertriebskanäle von Linear kaufen. Linear garantiert dieses Produkt nicht gegenüber Verbrauchern. Verbraucher sollten sich bei ihrem verkaufenden Händler nach Art und Umfang von dessen Garantie erkundigen, sofern vorhanden. Die Linear Corporation übernimmt keine Verpflichtungen oder Haftung für Folgeschäden, die sich aus oder im Zusammenhang mit der Nutzung oder Leistung dieses Produkts oder anderen indirekten Schäden in Bezug auf den Verlust von Eigentum, Einnahmen oder Gewinn oder Kosten für Entfernung, Installation oder Neuinstallation ergeben. Alle stillschweigenden Garantien, einschließlich stillschweigender Garantien der Marktgängigkeit und stillschweigender Garantien der Eignung, sind nur bis zum auf dem Produkt angegebenen Garantieablaufdatum gültig. Diese Garantie der Linear Corporation ersetzt alle anderen ausdrücklichen oder stillschweigenden Garantien.
Alle zur Garantieleistung zurückgesandten Produkte erfordern eine Rücksendeprodukt-Autorisierungsnummer (RPA#).
Kontaktieren Sie den technischen Service von Linear unter 1-800-421-1587 für eine RPA# und weitere wichtige Details.

Linear Funksteuerungen bieten eine zuverlässige Kommunikationsverbindung und erfüllen einen wichtigen Bedarf an tragbarer drahtloser Signalgebung. Es gibt jedoch einige Einschränkungen, die beachtet werden müssen.

• Nur für US-Installationen: Die Funkgeräte müssen den FCC Rules and Regulations als Part 15 Geräte entsprechen. Daher haben sie eine begrenzte Sendeleistung und somit eine begrenzte Reichweite.
• Ein Empfänger kann nicht auf mehr als ein gleichzeitig gesendetes Signal reagieren und kann durch Funksignale blockiert werden, die auf oder in der Nähe ihrer Betriebsfrequenzen auftreten, unabhängig von den Codeeinstellungen.
• Änderungen oder Modifikationen am Gerät können die FCC-Konformität ungültig machen.
• Selten genutzte Funkverbindungen sollten regelmäßig getestet werden, um sich vor unentdeckten Störungen oder Fehlern zu schützen.
• Ein allgemeines Wissen über Funk und seine Besonderheiten sollte erworben werden, bevor man als Großhändler oder Händler tätig wird, und diese Fakten sollten den Endnutzern mitgeteilt werden.

(760) 438-7000 • FAX (760) 438-7043
USA & Canada (800) 421-1587 & (800) 392-0123
Toll Free FAX (800) 468-1340
www.linearcorp.com

Copyright © 2002 Linear Corporation
