First Data FD130 Handbuch

Was ist im Lieferumfang enthalten?

→ First Data™ FD130 Terminal

→ Thermopapierrolle

→ Telefonkabel und/oder Ethernet-Kabel

→ Zweiteiliges AC-Netzteil

Was Sie sonst noch benötigen?

Beim Anschluss über Kabel:

→ Router

→ Modem

→ Ethernet-Kabel

→ Koaxialkabel

Beim Anschluss über DSL:

→ Router

→ Modem

→ Ethernet-Kabel (2)

Beim Anschluss über DFÜ (Einwahlverbindung):

→ Splitter (optional)

Hinweis:
Um Schäden an den FD-Terminals und angeschlossenen Geräten zu vermeiden, empfehlen wir dringend die Verwendung eines Überspannungsschutzes oder einer USV (Unterbrechungsfreie Stromversorgung) mit Batteriepuffer und Telefon-/Faxschutz.

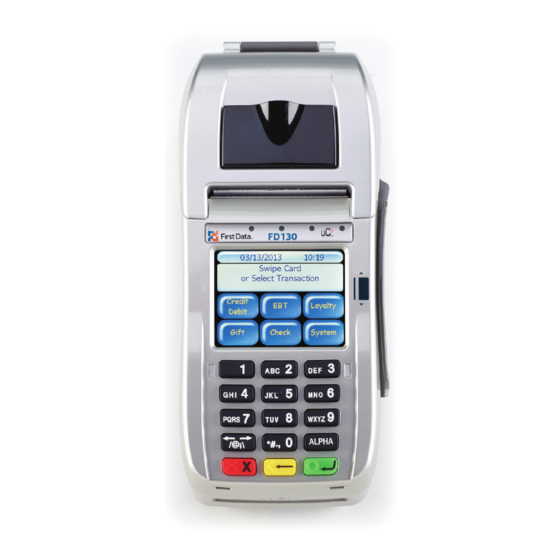

Den FD130 kennenlernen

Port-Anschlüsse
Die Anschlüsse auf der Rückseite ermöglichen den Anschluss von Peripheriegeräten wie PIN-Pads, Schecklesern und kontaktlosen Lesegeräten.

Telefon (blau)
Für Einwahlverbindungen über eine Telefonleitung.

USB (grau) und Seriell (grün)
Sie können zusätzliche Peripheriegeräte an die USB- oder COM-Ports anschließen, wie z. B. die PIN-Pads FD-10, FD-10C oder FD35, und/oder den MagTek^® MiniMICR Scheckleser.

Ethernet (gelb)
Für Internet-Transaktionen über Kabel oder DSL.

Hinweis: Wenn Sie die Abdeckung an der Unterseite des Terminals öffnen, finden Sie zwei zusätzliche Anschlüsse. Der linke ist ein USB-Anschluss und der andere ist ein Mini-USB-Anschluss.

Die USB-Port-Abdeckung sollte während des normalen Betriebs geschlossen bleiben. Die USB-Port-Abdeckung darf vom BEDIENER nicht von anderen Teilen des BRANDGEHÄUSES entfernt werden

AC-Eingang
Zum Anschluss Ihres Netzteils an eine Steckdose.

Erste Schritte

Typische Einrichtungszeit: 10-15 Minuten

Wo Sie das FD130 Terminal aufstellen sollten

Stellen Sie das Terminal auf einem Schreibtisch oder einer Tischplatte auf. Vermeiden Sie Bereiche mit direkter Sonneneinstrahlung, wärmestrahlenden Objekten, übermäßigem Staub und anderen elektrischen Geräten, die übermäßige Spannung verursachen können.

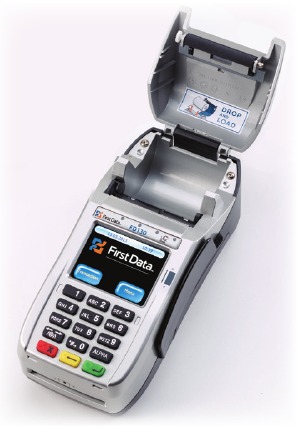

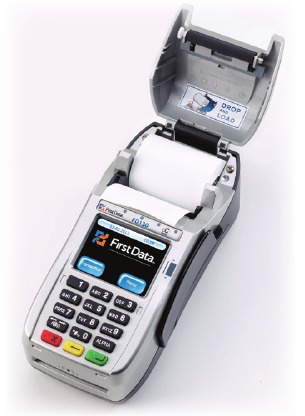

Papier einlegen

Öffnen Sie den Verschluss der Druckerabdeckung, um die Abdeckung zu öffnen; heben Sie dann die Abdeckung an. Legen Sie eine Papierrolle (Appleton POS Grade Plus 600-2.4 wird empfohlen) in den Drucker ein. Die thermische Druckseite des Papiers wird zum Bediener hin herausgeführt. Schließen Sie die Abdeckung und reißen Sie überschüssiges Papier ab.

Verbinden

Sie können eine IP-Verbindung (DSL oder Kabel), Wi-Fi oder DFÜ (Einwahlverbindung) wählen. Wenn Sie DFÜ wählen, sollten Sie eine dedizierte Telefonleitung verwenden.

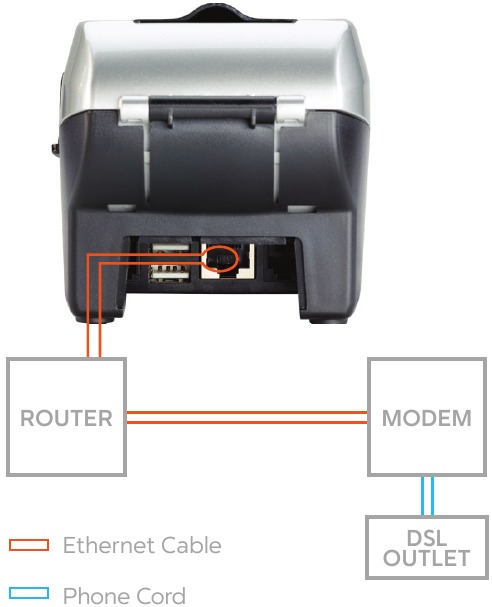

DSL

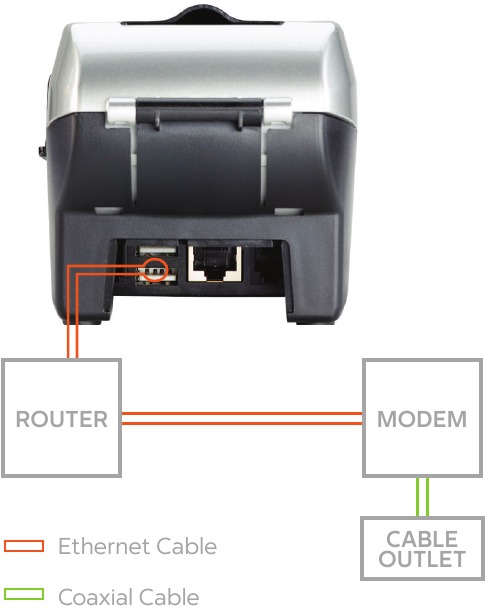

Kabel

DFÜ (dedizierte Leitung)

Strom anschließen

Bevor Sie das Netzteil verwenden, schließen Sie bitte alle Peripheriegeräte an das Terminal an. Andernfalls kann es zu Schäden am Gerät oder an angeschlossenen Geräten kommen.

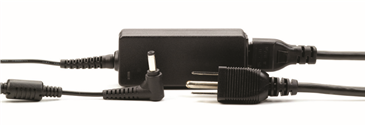

Verbinden Sie das Netzkabel über das dreipolige Ende und den Empfänger mit dem Netzteil.

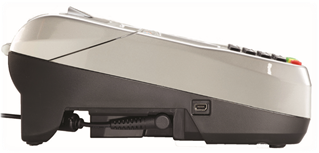

Suchen Sie den Stromeingang auf der rechten Seite des Terminals. Schließen Sie den einpoligen AC-Adapterstecker an den Stromeingang auf der rechten Seite des Terminals an. Drehen Sie den Stecker so, dass das Kabel zur Rückseite des Terminals zeigt.

Das Netzteil sollte das letzte Gerät sein, das an die Einheit angeschlossen wird. Stecken Sie den Adapter in einen Überspannungsschutz (dringend empfohlen) oder eine Standard-120V-Steckdose.

Adapterspezifikation: LI SHIN INT. / LSE0107A1240: Input: 100-240Vac, 50/60Hz 1A /

Ausgang: 12Vdc, 3.33A

Betriebstemperatur: 0^oC bis 40^oC

Batteriespezifikation: 3V, CR2032

Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Bitte entsorgen Sie gebrauchte Batterien gemäß den örtlichen Vorschriften.

Verwenden Sie nur geschirmte Signalkabel, um I/O-Geräte an dieses Gerät anzuschließen. Es wird darauf hingewiesen, dass Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, Ihre Berechtigung zum Betrieb des Geräts aufheben könnten.

Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen, wobei der Benutzer möglicherweise aufgefordert wird, entsprechende Maßnahmen zu ergreifen.

Verwenden des Magnetstreifenlesers

Wenn die Leerlaufmeldung angezeigt wird, wählen Sie den gewünschten Transaktionstyp. Führen Sie die Karte in den Kartenleserschlitz ein, wobei der Magnetstreifen im Schlitz liegen und zum Terminal zeigen sollte.

Schieben Sie die Karte in beide Richtungen durch den Schlitz, ohne anzuhalten.

Wenn das Durchziehen der Karte fehlschlägt, überprüfen Sie die Position des Magnetstreifens und ziehen Sie die Karte erneut durch. Falls der Fehler weiterhin besteht, ist der Magnetstreifen der Karte möglicherweise beschädigt, und der Benutzer muss die Kontonummer manuell über die Tastatur eingeben.

Befolgen Sie die weiteren Anweisungen auf dem Display, um die Transaktion abzuschließen. Details finden Sie im Kurzanleitung.

Verwenden des Chipkartenlesers

(Optional: Die Smartcard-Funktion muss aktiviert sein. Kontaktieren Sie Ihren Vertriebs- oder Kundendienstmitarbeiter.)

Suchen Sie den Kartenleserschlitz an der Vorderseite des FD130 und stecken Sie die Karte vollständig ein, sodass der Mikroprozessor-Chip nicht mehr sichtbar ist und die Vorderseite der Karte nach oben zeigt. Die Karte muss während der gesamten Transaktion eingesteckt bleiben.

Verwenden des kontaktlosen Lesegeräts

Der Karteninhaber tippt seine kontaktlose Karte oder sein Gerät an das kontaktlose Symbol auf dem FD130. In einigen Fällen kann das Gerät eine zweite Berührung anfordern, um die Transaktion abzuschließen.

Verwenden der Tastatur

Über die Tastatur kann der Benutzer Transaktionstypen auswählen und Informationen eingeben. Der FD130 verfügt über 15 Tasten, die zur Auswahl von Zahlen, Buchstaben und zur Dateneingabe verwendet werden können.

Um Zahlen oder Buchstaben einzugeben, drücken Sie einfach die entsprechende Taste. Um zum Beispiel den Buchstaben A einzugeben, drücken Sie [ALPHA]; dann die Zifferntaste 2. Für den zweiten Buchstaben auf der Tastatur, wie B, drücken Sie [ALPHA] zweimal, dann [2]. Oder für C drücken Sie [ALPHA] dreimal, dann [2].

Verwenden des Touchscreens

Zusätzlich zur Tastatur verfügt der FD130 auch über einen benutzerfreundlichen Touchscreen mit einem vereinfachten Menü. Viele Funktionen können über den Touchscreen ausgewählt werden, was zusätzlichen Komfort bietet.

FCC-ANFORDERUNGEN

Dieses Gerät entspricht Teil 68 der FCC-Bestimmungen und den von der ACTA übernommenen Anforderungen. Auf der Basiseinheit dieses Geräts befindet sich ein Etikett, das unter anderem die FCC-Registrierungsnummer und die Ringer Equivalence Number (REN) für dieses Gerät enthält. FALLS ANGEFORDERT, MÜSSEN DIESE INFORMATIONEN DER TELEFONANBIETER GEGEBEN WERDEN.
Die REN wird verwendet, um die Anzahl der Geräte zu bestimmen, die an eine Telefonleitung angeschlossen werden dürfen. Übermäßige RENs an einer Telefonleitung können dazu führen, dass die Geräte bei einem eingehenden Anruf nicht klingeln. In den meisten, aber nicht allen Gebieten sollte die Summe der RENs fünf (5.0) nicht überschreiten. Um die genaue Anzahl der Geräte zu ermitteln, die an eine Leitung angeschlossen werden dürfen, basierend auf der Gesamt-REN, wenden Sie sich an das örtliche Telefonunternehmen. Für Produkte, die nach dem 23. Juli 2001 zugelassen wurden, ist die REN für dieses Produkt Teil der Produktkennung, die das Format US: N7KMM09BT110P hat. Die durch 09B dargestellten Ziffern sind die REN ohne Dezimalpunkt (z. B. ist 03 eine REN von 0.3). Für frühere Produkte ist die REN separat auf dem Etikett angegeben. Wenn Ihr Gerät das Telefonnetz schädigt, kann das Telefonunternehmen Ihren Dienst einstellen. Wenn Sie Probleme mit diesem Telefoniegerät haben, wenden Sie sich bitte an die folgende Adresse und Telefonnummer, um Informationen zur Wartung oder Reparatur zu erhalten. Das Telefonunternehmen kann Sie bitten, dieses Gerät vom Netzwerk zu trennen, bis das Problem behoben wurde oder bis Sie sicher sind, dass das Gerät nicht fehlerhaft ist. Dieses Gerät darf nicht für Münzdienste des Telefonunternehmens verwendet werden. Der Anschluss an Party-Lines unterliegt staatlichen Tarifen.
TASQ Technology
1169 Canton Road, Marietta, GA 30066 (800) 827-8297 Ein Stecker und eine Buchse, die zum Anschluss dieses Geräts an die Gebäudeverkabelung und das Telefonnetz verwendet werden, müssen den geltenden FCC Part 68-Regeln und den von der ACTA übernommenen Anforderungen entsprechen. Mit diesem Produkt wird ein konformes Telefonkabel und ein modularer Stecker geliefert. Es ist für den Anschluss an eine kompatible modulare Buchse ausgelegt, die ebenfalls konform ist. Einzelheiten entnehmen Sie den Installationsanweisungen.
HINWEIS: Die Ringer Equivalence Number (REN) für dieses Endgerät beträgt 09B. Die jedem Endgerät zugewiesene REN gibt die maximale Anzahl der Terminals an, die an eine Telefonschnittstelle angeschlossen werden dürfen. Der Abschluss an einer Schnittstelle kann aus einer beliebigen Kombination von Geräten bestehen, die nur der Anforderung unterliegen, dass die Summe der Ringer Equivalence Numbers aller Geräte fünf nicht überschreitet.

FCC-ERKLÄRUNG

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse A gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen gewährleisten, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß der Bedienungsanleitung installiert und verwendet wird, schädliche Störungen des Funkverkehrs verursachen. Der Betrieb dieses Geräts in einem Wohngebiet kann schädliche Störungen verursachen, in welchem Fall der Benutzer verpflichtet ist, die Störungen auf eigene Kosten zu beheben.

© 2013 First Data Corporation. Alle Rechte vorbehalten. Alle in diesem Material genannten Marken, Dienstleistungsmarken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.
