Fluggerät

Die DJI™ MAVIC™ Pro ist DJIs kleinste Flugkamera, ausgestattet mit einer vollständig stabilisierten Kamera, Intelligenten Flugmodi und Hindernisvermeidung in einem revolutionären faltbaren Design. Sie nimmt 4K-Videos und 12-Megapixel-Fotos auf und ist sowohl zu ActiveTrack™ als auch zu TapFly™ fähig, was komplexe Aufnahmen mühelos macht. Die Mavic Pro bietet eine maximale Fluggeschwindigkeit von 40 mph (65 km/h) und eine maximale Flugzeit von 27 Minuten*.

Gimbal und Kamera
Abwärtssichtsystem
Vorwärtssichtsystem**
Micro-USB-Anschluss
Motoren
Vordere LEDs
Propeller
Antennen
Verbindungstaste
Verbindungsstatusanzeige
Micro-SD-Kartensteckplatz der Kamera
Steuermodusschalter
Intelligenter Flugakku
Akkustands-LEDs
Ein-/Ausschalter
Fluggerätestatusanzeige

* Die maximale Flugzeit wurde bei Windstille und einer konstanten Geschwindigkeit von 15,5 mph (25 km/h) getestet. Dieser Wert dient nur als Referenz.
** Das Vorwärtssichtsystem wird von Umgebungsbedingungen beeinflusst. Lesen Sie den Haftungsausschluss und die Sicherheitsrichtlinien und sehen Sie sich das Tutorial in der DJI GO TM App oder auf der offiziellen DJI-Website an, um mehr zu erfahren.
http://www.dji.com/mavic

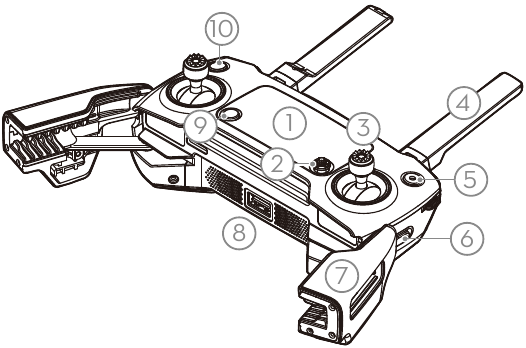

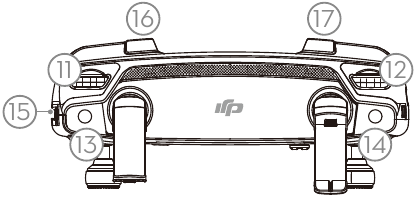

Fernsteuerung

In der Fernsteuerung ist DJIs neueste Langstrecken-Übertragungstechnologie OCUSYNC™ integriert, die eine maximale Übertragungsreichweite von 4,3 mi (7 km) bietet. Ein integrierter LCD-Bildschirm hält Sie über Fluggerätdaten auf dem Laufenden und liefert Videos vom Fluggerät an die DJI GO App auf Ihrem Mobilgerät mit bis zu 1080p auf kurze Distanz und 720p auf längere Distanzen. Die Mavic Pro kann auch nur mit dem Telefon geflogen werden. Maximale Betriebszeit: 2,5 Stunden*

LCD-Bildschirm
5D-Taste
Steuerknüppel
Antennen
Ein-/Ausschalter
Flugmodusschalter
Halterung für Mobilgerät
USB-Anschluss
Flugpausen-Taste
RTH-Taste
Gimbal-Drehregler
Kameraeinstellungs-Drehregler
Aufnahmetaste
Auslösertaste
Stromanschluss (Micro-USB)
C1-Taste (anpassbar)
C2-Taste (anpassbar)

* Die Fernsteuerung kann ihre maximale Übertragungsreichweite (FCC) in einem weiten offenen Bereich ohne elektromagnetische Interferenzen und in einer Höhe von etwa 400 Fuß (120 Metern) erreichen. Die maximale Betriebszeit wird unter Laborbedingungen getestet und dient nur als Referenz.

Spezifikationen

Fluggerät
Gewicht : 1,62 lbs (734 g)
Gewicht (inkl. Gimbal-Abdeckung) : 1,64 lbs (743 g)
Max. Aufstiegsgeschwindigkeit : 16,4 ft/s (5 m/s) im Sportmodus
Max. Abstiegsgeschwindigkeit : 9,8 ft/s (3 m/s)
Max. Geschwindigkeit : 40 mph (65 km/h) im Sportmodus ohne Wind
Max. Flughöhe über dem Meeresspiegel : 16404 Fuß (5000 m)
Max. Flugzeit: 27 Minuten (0 Wind bei konstanten 15,5 mph (25 km/h))
Max. Schwebeflugzeit : 24 Minuten (0 Wind)
Max. Flugdistanz : 8 mi (13 km, 0 Wind)
Betriebstemperatur : 32° bis 104°F (0° bis 40°C)
Satellitenpositionierungssysteme : GPS/GLONASS

Gimbal
Steuerbarer Bereich Neigung: -90° bis +30°, Roll: 0° oder 90° (Horizontal und vertikal)

Vorwärtssichtsystem
Erfassungsbereich
Präzisionsmessbereich: 2 ft (0,7 m) bis 49 ft (15 m)
Erfassbarer Bereich: 49 ft (15 m) bis 98 ft (30 m)
Betriebsumgebung Oberflächen mit klaren Mustern und ausreichender Beleuchtung (Lux > 15)

Abwärtssichtsystem
Geschwindigkeitsbereich ≤ 22,4 mph (36 km/h) in 6,6 ft (2 m) über dem Boden
Höhenbereich 1 - 43 Fuß (0,3 - 13 m)
Betriebsbereich 1 - 43 Fuß (0,3 - 13 m)
Betriebsumgebung Oberflächen mit klaren Mustern und ausreichender Beleuchtung (Lux > 15)

Kamera
Sensor : 1/2.3" CMOS Effektive Pixel: 12,35 Megapixel (Gesamtpixel: 12,71 M)
Objektiv : 78,8°FOV, 28 mm (35-mm-Format-Äquivalent) f/2.2 Verzerrung
ISO-Bereich : 100 - 3200 (Video), 100 - 1600 (Foto)
Elektronische Verschlusszeit : 8 s bis 1/8000 s
Max. Bildgröße : 4000×3000
Stillfotografie-Modi :
Einzelaufnahme
Serienaufnahme: 3/5/7 Bilder
Belichtungsreihe (AEB): 3/5 Belichtungsreihenbilder mit 0,7 EV Belichtungsversatz-Intervall
HDR
Videoaufnahme-Modi :
C4K: 4096×2160 24p,
4K: 3840×2160 24/25/30p
2.7K: 2720×1530 24/25/30p
FHD: 1920×1080 24/25/30/48/50/60/96p
HD: 1280×720 24/25/30/48/50/60/120p
Videospeicher-Bitrate: 60 Mbit/s
Unterstützte Dateisysteme FAT32 (≤ 32 GB), exFAT (> 32 GB)
Foto JPEG, DNG
Video MP4, MOV (MPEG-4 AVC/H.264)
Unterstützte SD-Karten microSD™. Max. Kapazität: 64 GB Klasse 10 oder UHS-1-Einstufung erforderlich.

Fernsteuerung
Betriebsfrequenz 2,4 GHz bis 2,4835 GHz
Max. Übertragungsdistanz FCC-konform: 4,3 mi (7 km); CE-konform: 2,5 mi (4 km) Ungehindert und störungsfrei.
Betriebstemperatur 32° bis 104°F (0° bis 40°C)
Akku 2970 mAh
Sendeleistung (durchschn. EIRP) FCC: ≤ 26 dBm; CE: ≤ 20 dBm
Betriebsspannung 950 mA @ 3,7 V
Unterstützte Mobilgerätegröße: Unterstützte Dicke: 6,5 - 8,5 mm, Max. Länge: 160 mm Unterstützte USB-Anschlusstypen: Lightning, Micro-USB (Type-B), USB Type-C™

Ladegerät:
Spannung 13,05 V
Nennleistung 50 W

Intelligenter Flugakku:
Kapazität 3830 mAh
Spannung 11,4 V
Akkutyp LiPo 3S
Energie 43,6 Wh
Nettogewicht Ca. 0,5 lbs (240 g)
Ladetemperaturbereich 41° bis 104°F (5° bis 40°C)
Max. Ladeleistung 100 W

Weitere Informationen finden Sie im Benutzerhandbuch:
http://www.dji.com/mavic

Dieser Inhalt kann ohne vorherige Ankündigung geändert werden.

Benutzerhandbuch

1. DJI GO App herunterladen und Tutorial-Videos ansehen

Suchen Sie im App Store oder bei Google Play nach „DJI GO“ oder scannen Sie den QR-Code, um die App auf Ihr Mobilgerät herunterzuladen. Sehen Sie sich die Tutorial-Videos unter www.dji.com oder in der DJI GO App an.

DJI GO App und weitere Informationen

DJI GO unterstützt iOS 8.0 (oder höher) oder Android 4.3 (oder höher).

2. Akkustände prüfen

Einmal drücken, um den Akkustand zu prüfen. Einmal drücken, dann erneut drücken und halten, um ein-/auszuschalten.

Einmal drücken, um den Akkustand auf dem LCD-Bildschirm zu prüfen. Einmal drücken, dann erneut drücken und halten, um die Fernsteuerung ein-/auszuschalten.

3. Akkus laden

4. Fernsteuerung vorbereiten

Klappen Sie die Antennen und die Mobilgeräte-Klemme aus.

Stecken Sie ein Ende des RC-Kabels in das Ende des Steckplatzes.

Stark

Schwach

Lightning-Anschlusskabel (verbunden) und Standard-Micro-USB-Anschlusskabel enthalten. Bei Bedarf verwenden.

USB Type-C Anschlusskabel ist enthalten. Optional ist ein Reverse Micro USB Anschlusskabel erhältlich.

Wählen Sie ein passendes RC-Kabel. Verdrehen Sie das RC-Kabel nicht.
Der RC-Kabel-Schieber muss ersetzt werden, wenn ein USB Type-C RC-Kabel verwendet wird. Informationen zum Anschließen des RC-Kabels finden Sie im Benutzerhandbuch.

5. Fluggerät vorbereiten

Entfernen Sie die Gimbal-Klemme von der Kamera

Propeller an Motoren anpassen

Drücken Sie den Propeller fest nach unten und drehen Sie ihn in die Verriegelungsrichtung

Klappen Sie die vorderen Arme und die Propeller aus

Klappen Sie die hinteren Arme und die Propeller aus

Ausgeklappt

Klappen Sie die vorderen Arme und Propeller vor den hinteren aus. Alle Arme und Propeller müssen vor dem Start ausgeklappt sein.
Die Gimbal-Abdeckung dient zum Schutz des Gimbals. Entfernen Sie sie bei Bedarf.

6. Für den Start vorbereiten

Fernsteuerung einschalten

Fluggerät einschalten

DJI GO App starten

Verwenden Sie Ihr DJI Konto, um das Fluggerät zu aktivieren. Für die Aktivierung ist eine Internetverbindung erforderlich.

Der Mavic Pro kann mit der Fernsteuerung oder mit virtuellen Joysticks gesteuert werden. Wählen Sie die Steuerungsmodi, indem Sie den Steuerungsmodus-Schalter umlegen. Legen Sie diesen Schalter nur um, wenn das Fluggerät ausgeschaltet ist.

7. Flug

Die Standardflugsteuerung ist als Modus 2 bekannt. Der linke Steuerknüppel steuert die Flughöhe und -richtung des Fluggeräts, während der rechte Steuerknüppel die Vorwärts-, Rückwärts-, Links- und Rechtsbewegungen steuert. Das Gimbal-Rad steuert die Neigung der Kamera.

Linker Steuerknüppel	Rechter Steuerknüppel

Stellen Sie vor dem Start sicher, dass die Fluggerät-Statusleiste in der DJI GO App oder auf dem LCD-Bildschirm der Fernsteuerung „Ready to Go“ (Bereit zum Start) anzeigt.

Kombinationsbefehl der Steuerknüppel zum Starten/Stoppen der Motoren

Linken Steuerknüppel langsam nach oben, um abzuheben

Linken Steuerknüppel langsam nach unten, bis Sie den Boden berühren
Einige Sekunden halten, um die Motoren zu stoppen

Die Motoren können während des Fluges nur gestoppt werden, wenn der Flugcontroller einen kritischen Fehler erkennt.

Flugsteuerung mit virtuellen Joysticks auf Ihrem Mobilgerät via Wi-Fi

Legen Sie den Steuerungsmodus-Schalter um, um Wi-Fi einzuschalten
Fluggerät einschalten
Starten Sie die DJI GO App und tippen Sie auf das Symbol oben rechts auf Ihrem Bildschirm, dann scannen Sie den Wi-Fi QR-Code am vorderen Arm, um die Verbindung zu starten
Tippen Sie auf Auto Takeoff (Automatischer Start)
Fluggerät mit Touch-Steuerung fliegen

Schalten Sie das Wi-Fi Ihres Mobilgeräts ein und geben Sie das am vorderen Arm angezeigte Wi-Fi-Passwort ein, um eine Verbindung zum Mavic-Netzwerk herzustellen, falls Sie den QR-Code aus irgendeinem Grund nicht scannen können.
Bei Verwendung von Wi-Fi in einem weitläufigen Bereich ohne elektromagnetische Interferenzen beträgt die Übertragungsdistanz etwa 262 ft (80 m) in einer Höhe von 164 ft (50 m).
Die Wi-Fi-Frequenz Ihres Mobilgeräts kann auf 2,4 Ghz oder 5 Ghz eingestellt werden. Stellen Sie Ihr Wi-Fi auf 5 Ghz ein, um weniger Interferenzen zu haben. Sobald Sie mit dem Mavic Pro verbunden sind, können Sie Ihr Wi-Fi-Passwort ändern oder Ihre Wi-Fi-Verbindung zurücksetzen. (Weitere Informationen finden Sie im Benutzerhandbuch)

In der DJI GO App

Auto Takeoff (Automatischer Start)

Auto Landing (Automatische Landung)

Return-to-Home (RTH) (Automatische Rückkehr)

ActiveTrack

TapFly

Normal

Sehen Sie sich das Tutorial in der DJI GO App oder auf der offiziellen DJI Webseite an, um mehr zu erfahren.
Stellen Sie immer eine angemessene RTH-Höhe vor dem Start ein. Wenn das Fluggerät zum Home Point zurückkehrt, sollten Sie es mit den Steuerknüppeln führen.

8. Sicher fliegen

Vermeiden Sie es, über oder in der Nähe von Hindernissen, Menschenansammlungen, Hochspannungsleitungen, Bäumen oder Gewässern zu fliegen. Fliegen Sie NICHT in der Nähe starker elektromagnetischer Quellen wie Stromleitungen und Basisstationen, da dies den integrierten Kompass beeinträchtigen kann.

Verwenden Sie das Fluggerät NICHT bei widrigen Wetterbedingungen wie Regen, Schnee, Nebel und Windgeschwindigkeiten über 10 m/s oder 22 mph.

Halten Sie sich von den rotierenden Propellern und Motoren fern.

Erfahren Sie mehr unter: http://flysafe.dji.com/no-fly

Es ist wichtig, grundlegende Flugrichtlinien zu verstehen, sowohl für Ihre eigene Sicherheit als auch für die Sicherheit der Menschen um Sie herum. Vergessen Sie nicht, die **Haftungsausschlüsse und Sicherheitsrichtlinien** zu lesen.

www.dji.com

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

DJI MAVIC PRO Benutzerhandbuch herunterladen
