Rack-Installationsanleitung
Dieses Dokument enthält wichtige Informationen zum Laufschienensatz, der ohne Werkzeuge installiert werden kann, sowie zum
Laufschienensatz mit 1U/2U CMA, der ebenfalls ohne Werkzeuge installiert werden kann. Jedes Laufschienensatz-Paket enthält die
folgenden Teile:
•
Eine linke Schiene
Eine rechte Schiene
•
Zwei M6-Schrauben
•

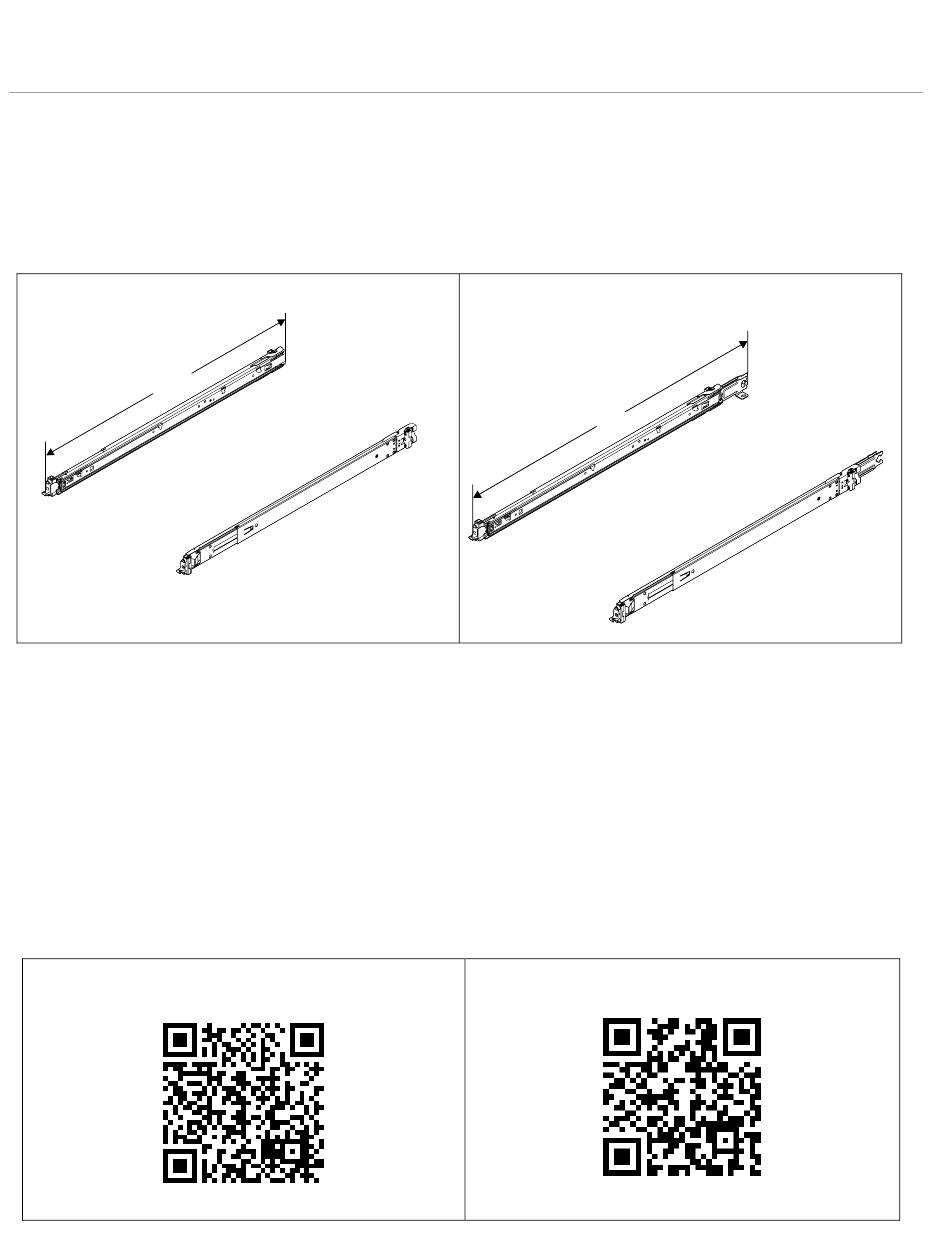

Laufschiene, die ohne Werkzeug installiert werden kann
7 4 0 m m (2 9 .1 3 in ch es)
Ihnen liegt entweder die Laufschiene, die ohne Werkzeuge installiert werden kann, oder der Laufschienensatz mit 1U/2U CMA vor,
der ohne Werkzeuge installiert werden kann.
•
Wenn Sie die Laufschiene erworben haben, die ohne Werkzeuge installiert werden kann, können Sie das 1U/2U CMA-
Upgrade-Kit für die Laufschiene, die ohne Werkzeuge installiert werden kann, erwerben, damit Sie Ihre Kabel leichter
organisieren.
•
Wenn Sie den Laufschienensatz mit 1U/2U CMA erworben haben, der ohne Werkzeuge installiert werden kann, wird ein
CMA-Satz zusammen mit dem Schienensatz geliefert. Lesen Sie sich zum Installieren des CMA die Installationsanleitung
durch, die mit dem CMA geliefert wurde.
Sie können auch die CMA-Halterungen entfernen, um die Länge der Schienen zu verkürzen, damit die Schienen in flache
Racks oder in Racks mit vertikalen PDUs an der Rückseite passen. Informationen zum Entfernen der Halterungen finden Sie
auf CMA-Halterungen entfernen auf Seite 7.
Es wird ein QR-Code für ein Video des Installationsvorgangs bereitgestellt, um Sie bei der Installation des Schienensatzes zu
unterstützen. Sie können einen der folgenden QR-Codes scannen, um auf das Installationsvideo zuzugreifen.
YouTube:
Laufschienensatz mit 1U/2U CMA, der ohne Werkzeug
installiert werden kann
8 2 0 m m (3 2 .2 8 in ch es)
Youku:
1
