ThinkSystem SR630 V3
Benutzerhandbuch
Maschinentyp: 7D72, 7D73, 7D74

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkSystem SR630 V3

Inhaltszusammenfassung für Lenovo ThinkSystem SR630 V3

  • Seite 1 ThinkSystem SR630 V3 Benutzerhandbuch Maschinentyp: 7D72, 7D73, 7D74...

  • Seite 2: Anmerkung

    Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Erste Ausgabe (Februar 2023) ©...

  • Seite 3: Inhaltsverzeichnis

    Inhalt des Serverpakets ... . Rückwandplatinen für 7-mm-Laufwerke Server identifizieren und auf Lenovo XClarity installieren ....
  • Seite 4 Firmware and RoT Security Module austauschen ....166 austauschen (nur für qualifizierte Lenovo M.2-Rückwandplatine und M.2-Laufwerk Kundendiensttechniker) ..225 entfernen .
  • Seite 5 Systemlüfter installieren ..245 Netzwerkverbindung für den Lenovo XClarity Controller festlegen ....415 Obere Abdeckung austauschen ..247 Vorderen USB-Anschluss für die Lenovo XClarity...
  • Seite 6 Unterstützung ... . . 479 Dokumenten-Download ... 479 Support-Websites ....479 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 7: Sicherheit

    Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...

  • Seite 8: Sicherheitsprüfungscheckliste

    Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
  • Seite 9 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
  • Seite 10 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 11: Kapitel 1. Einführung

    Kapitel 1. Einführung Der ThinkSystem SR630 V3 Server (7D72, 7D73, 7D74) ist ein leistungsfähiger 1U-Rack-Server mit mehreren Kernen, der zahlreiche Arten von IT-Arbeitslasten mit hoher Geschwindigkeit unterstützt. Er enthält die modernsten Verarbeitungs- und Speichereinheiten und kann auf die modernsten Flüssigkühlungslösungen hochskaliert werden.

  • Seite 12: Große Systemspeicherkapazität

    Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.

  • Seite 13: Tech-Tipps

    Tech-Tipps Die Lenovo Supportswebsite wird fortlaufend mit den neuesten Tipps und Verfahren aktualisiert, mit deren Hilfe Sie Fehler beheben können, die möglicherweise bei Ihrem Server auftreten. Diese Tech-Tipps (auch als Retain-Tipps oder Service-Bulletins bezeichnet) stellen Vorgehensweisen zur Umgehung von Fehlern oder Lösung von Problemen im Betrieb Ihres Servers zur Verfügung.

  • Seite 14: Technische Daten

    „Hinterer Schalter“ auf Seite 7 • „RAID-Adapter“ auf Seite 8 • „Host-Bus-Adapter“ auf Seite 8 • „Systemlüfter“ auf Seite 9 • „Elektrische Eingangswerte“ auf Seite 9 • „Mindestkonfiguration für Debuggingzwecke“ auf Seite 10 • „Betriebssysteme“ auf Seite 10 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 15 • Bis zu 60 Kerne pro Stecksockel • Bis zu 4 UPI-Links bei bis zu 16 GT/s • Thermal Design Power (TDP): bis zu 350 Watt Eine Liste der unterstützten Prozessoren finden Sie unter: https://serverproven.lenovo.com Speicher Speicher Ausführliche Informationen zur Speicherkonfiguration finden Sie unter „Installationsregeln und -reihenfolge für...

  • Seite 16: Interne Laufwerke

    • PCIe x16, volle Höhe Graphics Processing Unit (GPU) Graphics Processing Unit (GPU) Der Server unterstützt die folgende GPU: • Flach, halbe Länge, einfache Breite: – NVIDIA ® Anmerkung: Regeln für die GPU-Unterstützung finden Sie unter „Temperaturregeln“ auf Seite ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 17 • Lenovo XClarity Controller (XCC) mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus und Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
  • Seite 18 • ThinkSystem QLogic 16 Gb Enhanced Gen5 FC-HBA mit einem Anschluss • ThinkSystem QLogic 16 Gb Enhanced Gen5 FC-HBA mit zwei Anschlüssen • ThinkSystem Emulex 16 Gb Gen6 FC-HBA mit einem Anschluss • ThinkSystem Emulex 16 Gb Gen6 FC-Hostbusadapter mit zwei Anschlüssen ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 19 Systemlüfter Systemlüfter • Unterstützte Lüftertypen: – Standardlüfter 4056 (21.000 U/min) – Hochleistungslüfter 4056 (28.000 U/min) • Lüfterredundanz: N+1-Redundanz, ein redundanter Lüfterrotor – Ein Prozessor: sechs Hot-Swap-Lüfter mit Doppelantrieb (einschl. einem mit redundantem Lüfterrotor) – Zwei Prozessoren: acht Hot-Swap-Lüfter mit Doppelantrieb (einschl. einem mit redundantem Lüfterrotor) Anmerkung: Das redundante Kühlsystem im Server stellt den weiteren Betrieb sicher, falls der Antrieb eines Lüfters ausfällt.

  • Seite 20: Mechanische Daten

    Anmerkung: Die Tiefe wird mit Rack-Verriegelungen und Griff der Netzteileinheit gemessen. Gewicht • Mit Verpackung: bis zu 26,3 kg (57,98 lb) • Ohne Verpackung: bis zu 20 kg (44,09 lb) Umgebungsdaten Zusammenfassung der Umgebungsdaten des Servers. Je nach Modell treffen einige Angaben möglicherweise nicht zu. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 21 • „Geräuschemissionen“ auf Seite 12 • „Umgebungstemperaturverwaltung“ auf Seite 14 • „Umgebung“ auf Seite 15 Kapitel 1 Einführung...
  • Seite 22 Intel X710-T2L 10GBASE-T OCP-Adapter mit zwei Anschlüssen Zwei Netzteileinheiten mit 750 Watt GPU- Zwei 205-W-Prozessoren 67 dB 83 dB 53 dBA 68 dBA lastig Zweiunddreißig RDIMMs mit 64 GB Zehn SAS-Festplattenlaufwerke 940-16i SFF RAID-Adapter Intel X710-T2L 10GBASE-T OCP-Adapter mit zwei Anschlüssen ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 23 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.
  • Seite 24 Kombination mit anderen Umgebungsfaktoren, wie Luftfeuchtigkeit oder Temperatur, auftreten, können für den in diesem Dokument beschriebenen Server ein Risiko darstellen. Informationen zu den Grenzwerten für Partikel und Gase finden Sie im Abschnitt „Verunreinigung durch Staubpartikel“ auf Seite ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 25: Verunreinigung Durch Staubpartikel

    Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.

  • Seite 26: Verwaltungsoptionen

    Überprüfung des Klebebandes in einem Scanner-Elektronenmikroskop keine Zink-Whisker festgestellt, gilt das Rechenzentrum als frei von Zink-Whiskern. Verwaltungsoptionen Mithilfe des in diesem Abschnitt beschriebenen XClarity-Portfolios und der anderen Optionen zur Systemverwaltung können Sie Server bequemer und effizienter verwalten. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 27: Übersicht

    Baseboard Management Controller. (BMC) Konsolidiert die Serviceprozessorfunktionalität, Super-E/A-Funktionen, Videocontrollerfunktionen und eine Remote-Presence-Funktion in einem einzigen Chip auf der Serversystemplatine. Schnittstelle • CLI-Anwendung Lenovo XClarity Controller • Webschnittstelle • Mobile Anwendung • REST API Verwendung und Downloads https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Zentrale Schnittstelle für Verwaltung mehrerer Server.
  • Seite 28 Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.

  • Seite 29: Funktionen

    Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
  • Seite 30 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 31: Kapitel 2. Serverkomponenten

    „Servermodelle mit 3,5-Zoll-Laufwerkpositionen an der Vorderseite (ohne Rückwandplatine)“ auf Seite 26 • „Servermodelle mit acht 2,5-Zoll-Laufwerkpositionen an der Vorderseite (mit LCD-Diagnoseanzeige)“ auf Seite 26 • „Servermodelle mit 16 EDSFF-Laufwerken an der Vorderseite (mit LCD-Diagnoseanzeige)“ auf Seite 27 Servermodelle mit vier 2,5-Zoll-Laufwerkpositionen © Copyright Lenovo 2023...
  • Seite 32 USB 3.2 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (8) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“ auf Seite ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 33 Servermodell mit zehn 2,5-Zoll-Laufwerkpositionen Tabelle 6. Komponenten an der Vorderseite des Servers Nummer Nummer Anzeige für Laufwerkstatus Betriebsanzeige für Laufwerke Diagnoseanzeige USB 3.2 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (10) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“...
  • Seite 34 USB 3.2 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte M.2-Halterung Laufwerkpositionen (16) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“ auf Seite ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 35 Servermodelle mit vier 3,5-Zoll-Laufwerkpositionen Tabelle 9. Komponenten an der Vorderseite des Servers Nummer Nummer Rack-Verriegelung (links) VGA-Anschluss (optional) Externer LCD-Anschluss XClarity Controller USB-Anschluss und USB 3.2 Gen 1-Anschluss (5 Gbit/s) Diagnoseanzeige Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (4) Anzeige für Laufwerkstatus Betriebsanzeige für Laufwerke Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht...
  • Seite 36 Gen 1-Anschluss (5 Gbit/s) Diagnoseanzeige Rack-Verriegelung (rechts) Herausziehbare Informationskarte Abdeckblenden für Laufwerke (4) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“ auf Seite Servermodell mit acht 2,5-Zoll-Laufwerkpositionen (mit LCD-Diagnoseanzeige) ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 37 Tabelle 12. Komponenten an der Vorderseite des Servers Nummer Nummer Anzeige für Laufwerkstatus Betriebsanzeige für Laufwerke Baugruppe mit LCD-Diagnoseanzeige LCD-Diagnoseanzeige USB 3.2 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (8) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“...
  • Seite 38 Herausziehbare Informationskarte Das Lenovo XClarity Controller-Netzwerkzugriffsetikett ist auf der herausziehbaren Informationskarte angebracht. Auf der Karte finden Sie den Standard-Hostnamen für Lenovo XClarity Controller und die IPv6- Link-Local-Adresse (LLA). Rack-Verriegelungen Wenn der Server in einem Rack installiert ist, können Sie die Rack-Verriegelungen verwenden, um den Server aus dem Rack herauszuziehen.

  • Seite 39: Rückansicht

    Android- oder iOS-Einheit zu verbinden, auf der Sie die Lenovo XClarity Mobile-App installieren und das System mit XClarity Controller verwalten können. Ausführliche Informationen zur Verwendung der Lenovo XClarity Mobile-App finden Sie unter http:// sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/lxca_usemobileapp.html Rückansicht Die Rückansicht des Servers variiert je nach Modell. Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise geringfügig von Ihrem Server ab.
  • Seite 40 Servermodell mit zwei Hot-Swap-fähigen 2,5-Zoll-Laufwerkpositionen an der Rückseite und einem PCIe-Steckplatz In der folgenden Abbildung wird die Rückansicht eines Servermodells mit zwei Hot-Swap- Laufwerkpositionen und einem PCIe-Steckplatz dargestellt. Je nach Modell weicht die Abbildung unten möglicherweise geringfügig von Ihrem Server ab. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 41 Tabelle 17. Komponenten an der Rückseite des Servers PCIe-Steckplatz 1 auf Adapterkartenbaugruppe 1 2,5-Zoll-Laufwerkpositionen an der Rückseite (2) Netzteil 2 (optional) Netzteil 1 NMI-Schalter VGA-Anschluss USB 3.2 Gen 1-Anschlüsse (5 Gbit/s, 3 DCIs) XClarity Controller-Netzwerkanschluss Ethernet-Anschlüsse am OCP-Modul (optional, zwei oder vier Anschlüsse sind möglich) Anmerkung: Weitere Informationen zu den einzelnen Komponenten finden Sie im Abschnitt „Übersicht der...

  • Seite 42: Ethernet-Anschlüsse

    Die Anzahl der im Server installierten Laufwerke variiert je nach Modell. Beachten Sie beim Einbauen von Laufwerken die Nummern der Laufwerkpositionen. Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen Kühlung des Servers müssen alle Laufwerkpositionen belegt sein. Freie Laufwerkpositionen müssen mit Abdeckblenden für Laufwerke versehen sein. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 43: Ansicht Von Oben

    Netzteileinheiten Das redundante Hot-Swap-Netzteil hilft Ihnen, signifikante Unterbrechungen des Systembetriebs zu verhindern, wenn bei einem Netzteil ein Fehler auftritt. Sie können ein optionales Netzteil bei Lenovo kaufen und es als redundantes Netzteil einbauen, ohne hierzu den Server ausschalten zu müssen.
  • Seite 44 Speichermodule Interner RAID-Adapter Systemplatinenbaugruppe Vordere Rückwandplatine Adapterkartenbaugruppen RAID-Flash-Stromversorgungsmodul Anmerkungen: 1. In der Abbildung ist die hintere Serverkonfiguration mit drei Adapterkartenbaugruppen dargestellt. Die hinteren Serverkonfigurationen variieren je nach Servermodell. Informationen hierzu finden Sie unter „Rückansicht“ auf Seite ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 45: E/A-Modul An Der Vorderseite

    2. Die Abbildung zeigt die Position bestimmter Teile. Einige Komponenten werden möglicherweise nicht gleichzeitig innerhalb bestimmter Konfigurationen unterstützt. Ansicht von oben eines Servers mit installiertem Wasserkühlungsmodul In der Abbildung unten wird das Wasserkühlungsmodul (LACM) im Gehäuse hervorgehoben. Die enthaltenen Komponenten hängen von der Konfiguration des Servers ab. Abbildung 8.
  • Seite 46 • 8 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite • 10 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite • 16 x EDSFF-Laufwerkpositionen an der Vorderseite Abbildung 9. FIO-Modultyp 1 • 10 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite Abbildung 10. FIO-Modultyp 2 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 47: Aufbau Der Systemplatinenbaugruppe

    FIO-Module Für Servermodelle mit • 4 x 3,5-Zoll-Laufwerkpositionen an der Vorderseite Abbildung 11. FIO-Modultyp 3 + externes LCD-Kabel • 8 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite • 16 x EDSFF-Laufwerkpositionen an der Vorderseite Abbildung 12. FIO-Modultyp 4 + integrierte Diagnoseanzeige Aufbau der Systemplatinenbaugruppe Die Abbildungen in diesem Abschnitt enthalten Informationen über verfügbare Anschlüsse und Schalter auf der Systemplatinenbaugruppe und ihren Aufbau.

  • Seite 48: Anschlüsse Auf Der Systemplatinenbaugruppe

    Prozessorplatine Module Weitere Informationen zu den Anzeigen auf der Systemplatinenbaugruppe finden Sie unter „Anzeigen an der Systemplatinenbaugruppe“ auf Seite 444. Anschlüsse auf der Systemplatinenbaugruppe In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatinenbaugruppe dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 49 Abbildung 14. Anschlüsse auf der Systemplatinenbaugruppe Tabelle 22. Anschlüsse auf der Systemplatinenbaugruppe NMI-Schalter Seitenbandanschluss für hintere Rückwandplatine USB-Anschluss an der Rückseite 1 Signalanschluss für M.2/7-mm-Rückwandplatine VGA-Anschluss CMOS-Batteriesockel USB-Anschluss an der Rückseite 2 Anschluss für Pumpe 1 Leckerkennungsanschluss NIC-Verwaltungsanschluss Micro-SD-Anschluss Adaptersteckplatz 1 Serieller Anschluss OCP 3.0-Steckplatz Kolben...

  • Seite 50: Schalter An Der Systemplatinenbaugruppe

    „Installationsrichtlinien“ auf Seite 53 • „Umgang mit aufladungsempfindlichen Einheiten“ auf Seite 57 • „Server ausschalten“ auf Seite 71 2. Alle Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildungen in diesem Dokument nicht dargestellt sind, sind reserviert. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 51 Abbildung 15. Schalter an der Systemplatinenbaugruppe Schalterblock SW7 (links) In der folgenden Tabelle sind die Funktionen des Schalterblocks SW7 auf der Systemplatinenbaugruppe beschrieben. Tabelle 23. Beschreibung des Schalterblocks SW7 Schalter– Standardposition Beschreibung Bitnummer Switchname SW7–1 Primärer XCC- Ein: XCC bootet aus der oberen Hälfte des Bootvorgang Flashbereichs.

  • Seite 52: Systemanzeigen Und Diagnoseanzeige

    CRTM-Bootprüfung der XCC-Firmware wird umgangen. Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige. Weitere Informationen finden Sie unter „Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige“ auf Seite 427. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 53: Kapitel 3. Teileliste

    3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.
  • Seite 54 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
  • Seite 55 Tabelle 25. Teileliste (Forts.) Index Beschreibung CRU der CRU der Ver- Stufe 1 Stufe 2 brauch- smateriali- en und Struktur- teile E/A-Modul an der Vorderseite mit √ Diagnoseanzeige (1) E/A-Modul an der Vorderseite mit √ Diagnoseanzeige (2) E/A-Modul an der Vorderseite (3) √...

  • Seite 56: Netzkabel

    Firmware- und RoT-Sicherheitsmodul √ Rack-Verriegelung (links) √ Rack-Verriegelung (rechts) √ Netzkabel Je nach Land und Region, in dem bzw. in der der Server installiert ist, sind verschiedene Netzkabel verfügbar. Um die für den Server verfügbaren Netzkabel anzuzeigen: ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 57 1. Rufen Sie die folgende Website auf: http://dcsc.lenovo.com/#/ 2. Klicken Sie auf Preconfigured Model (Vorkonfiguriertes Modell) oder Configure to order (Für Bestellung konfigurieren). 3. Geben Sie Maschinentyp und Modell Ihres Servers ein, damit die Konfigurationsseite angezeigt wird. 4. Klicken Sie auf Power (Strom) ➙ Power Cables (Netzkabel), um alle Netzkabel anzuzeigen.
  • Seite 58 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 59: Kapitel 4. Entpacken Und Einrichten

    Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...

  • Seite 60: Lenovo Xclarity Controller-Netzwerkzugriffsetikett

    Lenovo XClarity Controller-Netzwerkzugriffsetikett Zusätzlich ist das Lenovo XClarity Controller-Netzwerkzugriffsetikett auf der herausziehbaren Informationskarte an der Gehäusefront angebracht. So können Sie schnell auf die MAC-Adresse zugreifen. Abbildung 18. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 61: Prüfliste Für Die Serverkonfiguration

    Service-Etikett und QR-Code Außerdem enthält das Service-Etikett, das sich auf der oberen Abdeckung befindet, einen QR-Code für den mobilen Zugriff auf Serviceinformationen. Sie können den QR-Code mithilfe eines mobilen Geräts und einer Anwendung zum Lesen eines QR-Codes scannen und schnellen Zugriff auf die Webseite mit Serviceinformationen erhalten.
  • Seite 62 Gehen Sie wie folgt vor, um das System zu konfigurieren. Detaillierte Anweisungen hierzu finden Sie im Abschnitt Kapitel 7 „Systemkonfiguration“ auf Seite 415. 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich. 3. Konfigurieren Sie die Firmware für den Server.

  • Seite 63: Kapitel 5. Prozeduren Beim Hardwareaustausch

    • Halten Sie den Arbeitsbereich sauber und legen Sie ausgebaute Komponenten auf eine ebene, stabile und nicht kippende Oberfläche. • Heben Sie keine Gegenstände an, die zu schwer sein könnten. Wenn Sie einen schweren Gegenstand anheben müssen, beachten Sie die folgenden Vorsichtsmaßnahmen: © Copyright Lenovo 2023...

  • Seite 64: Sicherheitsprüfungscheckliste

    Beim Design und der Herstellung jedes Computers wurden erforderliche Sicherheitselemente installiert, um Benutzer und Kundendiensttechniker vor Verletzungen zu schützen. Anmerkung: Das Produkt ist gemäß Absatz 2 der Arbeitsstättenverordnung nicht für den Einsatz an Bildschirmarbeitsplätzen geeignet. Anmerkung: Die Konfiguration des Servers erfolgt ausschließlich im Serverraum. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 65 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.

  • Seite 66: Richtlinien Zur Systemzuverlässigkeit

    • Entfernen Sie Schmuck, wie z. B. Armbänder, Halsketten, Ringe, Manschettenknöpfe und Armbanduhren. • Nehmen Sie gegebenenfalls Gegenstände aus den Hemdtaschen, wie z. B. Stifte, die in den Server fallen könnten, während Sie sich über den Server beugen. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 67: Umgang Mit Aufladungsempfindlichen Einheiten

    • Achten Sie darauf, dass keine Metallobjekte, wie z. B. Büroklammern, Haarklammern oder Schrauben, in den Server fallen. Umgang mit aufladungsempfindlichen Einheiten Lesen Sie diese Richtlinien, bevor Sie mit elektrostatisch empfindlichen Einheiten umgehen. So senken Sie das Schadensrisiko durch elektrostatische Entladung. Achtung: Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen.

  • Seite 68: Installationsregeln Und -Reihenfolge Für Speichermodule

    „Technische Daten“ auf Seite Eine Liste der unterstützten Speicheroptionen finden Sie hier unter https://serverproven.lenovo.com Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: https://lenovopress.lenovo.com/servers/options/memory Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der auf der folgenden Website verfügbar ist: https://dcsc.lenovo.com/#/memory_configuration...
  • Seite 69 Tabelle 26. Identifikation der Speichersteckplätze und Kanäle (Forts.) Prozessor CPU 2 iMC3 iMC2 iMC0 iMC1 Controller Kanal Steckplatz-Nr. DIMM-Nr. • Steckplatz-Nr.: DIMM-Steckplatznummer in jedem Speicherkanal. Jeder Speicherkanal verfügt über zwei DIMM-Steckplätze: Steckplatz 0 (weiter vom Prozessor entfernt) und Steckplatz 1 (näher am Prozessor). •...

  • Seite 70: Installationsreihenfolge Für Ddr5 Dimms

    Prozessor 16 DIMMs bestückt sind. Anmerkung: Systemblockade beim POST kann bei einem Server auftreten, der in dieser Konfiguration betrieben wird. Wenden Sie sich in diesem Fall an den Lenovo Service, damit das fehlerhafte DIMM für einen ordnungsgemäßen Betrieb ersetzt wird.
  • Seite 71 Tabelle 27. Unabhängiger Modus mit einem Prozessor (Forts.) 1 DIMM 2 DIMMs 4 DIMMs 6 DIMMs 8 DIMMs 12 DIMMs 16 DIMM- 1,2,3 Anmerkungen: 1. DIMM-Konfigurationen, die das Sub NUMA Clustering(SNC) unterstützen, welches mit UEFI aktiviert werden kann. SNC wird nicht unterstützt, wenn die DIMM-Bestückung nicht der Reihenfolge aus der oben gezeigten Tabelle entspricht.
  • Seite 72 Anzahl von Speicherbänken. Installieren Sie dann die DIMMs mit eine geringeren Anzahl von Speicherbänken in den verbleibenden Steckplätzen. Tabelle 30. Steckplatzreihenfolge bei DIMM-Installation für zwei Prozessoren Prozessor 1 DIMM- Steckplatz Reihenfolge Prozessor 2 DIMM- Steckplatz Reihenfolge ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 73 Installationsreihenfolge für Spiegelungsmodus Der Spiegelungsmodus bietet eine vollständige Speicherredundanz, während gleichzeitig die gesamte Systemspeicherkapazität um die Hälfte verringert wird. Speicherkanäle werden in Paaren gruppiert, wobei jeder Kanal dieselben Daten empfängt. Wenn ein Fehler auftritt, schaltet der Speichercontroller von den DIMMs auf dem primären Kanal auf die DIMMs auf dem Ausweichkanal. Die DIMM-Installationsreihenfolge für die Speicherspiegelung variiert basierend auf der Anzahl an Prozessoren und DIMMs, die im Server installiert sind.

  • Seite 74: Technische Regeln

    • Steckplatz 3: PCIe x16 (x8, x4, x1), volle Höhe Informationen zu den Positionen der PCIe-Steckplätze finden Sie unter „Rückansicht“ auf Seite Installationsregeln und -reihenfolge für PCIe-Adapter Beachten Sie bei der Installation unterschiedlicher PCIe-Adaptertypen die folgende vorgeschlagene Installationsreihenfolge: ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 75 Tabelle 34. Empfohlene Installationsreihenfolge für verschiedene PCIe-Adaptertypen Installationsreihenfolge 1. OCP-Modul 7. InfiniBand-Adapter 2. Interner CFF-HBA-/RAID-Adapter (Custom Form 8. Fiber Channel-Adapter Factor) 3. SFF RAID-Adapter (Standard Form Factor) 9. Netzwerkadapter 4. SFF/interner HBA-Adapter 10. NVMe PCIe-Flash-Adapter 5. Retimer-Adapter 11. Externer Speichercontroller 6.

  • Seite 76: Technische Regeln Für Laufwerke

    Technische Regeln für Laufwerke Mit den technischen Regeln für Laufwerke können Sie Laufwerke korrekt im System installieren und konfigurieren. Installationsregeln für Laufwerke Die folgenden Regeln für Laufwerke enthalten Informationen, die Sie beim Installieren eines Laufwerks berücksichtigen müssen: ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 77: Kombinationsregeln

    Allgemeine Regeln 1. Die Laufwerkpositionen sind nummeriert, um die Installationsreihenfolge anzugeben (beginnend bei „0“). Befolgen Sie die Installationsreihenfolge beim Installieren eines Laufwerks. Siehe „Vorderansicht“ auf Seite 2. Die Laufwerke in einem einzelnen RAID-Array müssen denselben Typ (d. h. Festplatten, Solid-State- Laufwerke usw.), dieselbe Größe und dieselbe Kapazität aufweisen.
  • Seite 78 2. Wenn ein 3DS RDIMM mit 256 GB installiert ist, muss die Umgebungstemperatur auf 30 °C oder niedriger begrenzt sein. Servermodelle mit Laufwerkpositionen an der Vorderseite und Rückseite Dieser Abschnitt enthält Temperaturinformationen für Servermodelle mit Laufwerkpositionen in der Mitte oder an der Rückseite. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 79 Konfiguration • 4 x 2,5-Zoll-SAS/SATA • 4 x 2,5-Zoll-NVMe • 4 x 3,5-Zoll-SAS/SATA • 4 x 3,5-Zoll-AnyBay • 6 x SAS/SATA + 2 x AnyBay + 2 x NVMe • 6 x SAS/SATA + 4 x AnyBay • 8 x 2,5-Zoll-SAS/SATA •...
  • Seite 80 • 8 x 2,5-Zoll-U.2-Laufwerke mit einem Prozessor • 10 x 2,5-Zoll-SAS/SATA • 10 x 2,5 Zoll NVMe Max. 25 °C Umgebungstemp. (auf NN) CPU-TDP (Watt) 300 < TDP ≤ 350 Kühlkörper Wasserkühlungsmodul Luftführung Lüftertyp Leistung Max. DDR5 DIMM- Anz. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 81: Server Ein- Und Ausschalten

    Informationen zum Ausschalten des Servers finden Sie unter „Server ausschalten“ auf Seite Server ausschalten Wenn der Server mit einer Stromquelle verbunden ist, verbleibt er in einem Standby-Modus. So kann Lenovo XClarity Controller auf Remote-Startanforderungen reagieren. Um den Server vollständig von der Kapitel 5...

  • Seite 82: Server Austauschen

    Um den Server in den Standby-Modus zu versetzen (Anzeige für den Stromversorgungsstatus blinkt einmal pro Sekunde): Anmerkung: Lenovo XClarity Controller kann den Server als automatische Reaktion auf einen kritischen Systemausfall in den Standby-Modus versetzen. • Starten Sie das ordnungsgemäße Herunterfahren des Betriebssystems (wenn dies vom Betriebssystem unterstützt wird).

  • Seite 83: Zu Dieser Aufgabe

    • Mögliche Stabilitätsrisiken bestehen. Das Rack kann umkippen und zu schweren Verletzungen führen. „Installationsrichtlinien“ auf Seite • Lesen Sie vor dem Ausbau des Racks die Informationen unter Beladen Sie das an der Schiene montierte Gerät nicht in der Installationsposition. Lassen Sie das an der Schiene montierte Gerät nicht in der Installationsposition.
  • Seite 84 Abbildung 22. Herausziehen des Servers Montagelaschen Schritt 3. Entfernen Sie den Server aus dem Gehäuserahmen. Vorsicht: Stellen Sie sicher, dass der Sever von drei Personen an den Hebepositionen angehoben wird. Vorderseite des Racks Abbildung 23. Anheben des Servers Anhebepunkte ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 85: Nach Dieser Aufgabe

    Vorderseite des Racks Abbildung 24. Entfernen Sie den Server aus dem Rack. Drücken Sie die Lösehebel, um die Schienen vom Server zu lösen. Heben Sie die Vorderseite des Servers vorsichtig an, um die Nagelköpfe von den Aussparungen in den inneren Schienen zu lösen. Heben Sie den Server mit drei Personen an, um ihn vollständig von den Schienen zu entfernen.
  • Seite 86 Schritt 1. Ziehen Sie von der Vorderseite des Racks die Schienen bis zum Anschlag heraus. Achtung: Sie können den Server nur dann installieren, wenn die Schienen vollständig ausgefahren sind. Vorderseite des Racks Abbildung 25. Herausziehen der Schienen ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 87 Schritt 2. Heben Sie den Server vorsichtig mit drei Personen an. Vorsicht: Stellen Sie sicher, dass der Sever von drei Personen an den Hebepositionen angehoben wird. Vorderseite des Racks Abbildung 26. Anheben des Servers Anhebepunkte Schritt 3. Setzen Sie den Server von der Vorderseite des Racks aus in den Schienen ein. Achtung: Sie können den Server nur dann installieren, wenn die Schienen vollständig ausgefahren sind.
  • Seite 88 Schritt 4. Schieben Sie den Server in das Rack. Abbildung 27. Installieren des Servers in das Rack Verriegelung Drücken Sie die Verriegelungen auf den Schienen hoch. Schieben Sie den Server vollständig in das Rack, bis beide Verriegelungen hörbar einrasten. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 89 Schritt 5. (Optional) Server am Rack sichern. Installieren Sie eine M6-Schraube an jeder Schiene, um den Server an der Rückseite des Racks zu befestigen. Rückseite des Racks Abbildung 28. Sichern des Servers an der Rückseite des Racks Sichern Sie den Server an der Vorderseite des Racks. Befestigen Sie die beiden Rändelschrauben an der Vorderseite des Servers.

  • Seite 90: Luftführung Austauschen

    Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben. Siehe „Server aus dem Rack entfernen“ auf Seite • Wenn Sie beabsichtigen, Speichermodule am Server zu installieren, müssen Sie zunächst die Luftführung vom Server entfernen. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 91: Luftführung Installieren

    Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. Schritt 2. Wenn an der Rückseite der Luftführung ein RAID-Flash-Stromversorgungsmodul installiert ist, ziehen Sie zunächst das Kabel des RAID-Flash-Stromversorgungsmoduls ab.
  • Seite 92 Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Wenn Sie ein RAID-Flash-Stromversorgungsmodul an der Rückseite der Luftführung installieren müssen, installieren Sie dieses zuerst. Siehe „RAID-Flash-Stromversorgungsmodul an der Luftführung installieren“ auf Seite 206. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 93: Rückwandplatine Austauschen

    Schritt 2. Richten Sie die Halteklammern an der Luftführung an den Stecksockeln an den Kabelwänden aus. Abbildung 31. Installation der Luftführung Schritt 3. Setzen Sie die Luftführung in das Gehäuse ein und schieben Sie die Luftführung nach unten, bis sie ordnungsgemäß eingesetzt ist. Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, (Siehe „Austausch von Komponenten abschließen“...

  • Seite 94: Vordere Rückwandplatine Für 2,5-Zoll-Laufwerke Installieren

    Die Rückwandplatine für vier oder acht 2,5-Zoll-Hot-Swap-Laufwerke kann auf dieselbe Weise installiert werden. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 95: Vordere Rückwandplatine Für 3,5-Zoll-Laufwerke Entfernen

    • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I...
  • Seite 96 Schritt 2. Notieren Sie sich die Kabelanschlüsse der Rückwandplatine und ziehen Sie dann alle Kabel von der Rückwandplatine ab. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 253. Wenn die Kabelanschlüsse über Staubschutzkappen verfügen, stecken Sie diese wieder auf. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 97: Vordere Rückwandplatine Für 3,5-Zoll-Laufwerke Installieren

    Schritt 3. Entfernen Sie die Rückwandplatine aus dem Gehäuse. Abbildung 34. Entfernen der Rückwandplatine für 3,5-Zoll-Laufwerke Öffnen Sie die Entriegelungshebel, die die Rückwandplatine befestigen. Neigen Sie die Rückwandplatine leicht nach hinten, um sie von den drei Kontaktstiften am Gehäuse zu lösen. Heben Sie die Rückwandplatine vorsichtig aus dem Gehäuse heraus.
  • Seite 98 253. Wenn die Kabelanschlüsse über Staubschutzkappen verfügen, entfernen Sie diese, bevor Sie Kabel verbinden. Nach dieser Aufgabe 1. Installieren Sie alle Laufwerke und Abdeckblenden für Laufwerke wieder in den Laufwerkpositionen. Siehe „2,5-/3,5-Zoll-Hot-Swap-Laufwerk installieren“ auf Seite 122. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 99: Vordere Rückwandplatine Für 16-Edsff-Laufwerke Entfernen

    2. Schließen Sie den Austausch von Komponenten ab. Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. Vordere Rückwandplatine für 16-EDSFF-Laufwerke entfernen Mithilfe der Informationen in diesem Abschnitt können Sie die Rückwandplatine für 16 EDSFF-Laufwerke an der Vorderseite entfernen.

  • Seite 100: Vordere Rückwandplatine Für 16-Edsff-Laufwerke Installieren

    Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 101: Hintere Rückwandplatine Für 2,5-Zoll-Laufwerke Entfernen

    Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die Rückwandplatine befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die Rückwandplatine aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2. Verbinden Sie die Kabel mit der Rückwandplatine. Siehe Kapitel 6 „Interne Kabelführung“...
  • Seite 102 Schritt 3. Notieren Sie sich die Kabelanschlüsse des 2,5-Zoll-Laufwerks an der Rückseite und ziehen Sie dann alle Kabel von den Rückwandplatinen ab. Weitere Informationen zu den Kabelführungen an der Rückwandplatine finden Sie unter Kapitel 6 „Interne Kabelführung“ auf Seite 253. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 103: Hintere Rückwandplatine Für 2,5-Zoll-Laufwerke Installieren

    Schritt 4. Heben Sie die Rückwandplatine für 2,5-Zoll-Laufwerke vorsichtig aus der Halterung des Hot- Swap-Laufwerkgehäuses an der Rückseite heraus. Abbildung 39. Ausbau der Rückwandplatine für 2,5-Zoll-Laufwerke Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.

  • Seite 104: Rückwandplatinen Für 7-Mm-Laufwerke Entfernen

    140. 3. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. Rückwandplatinen für 7-mm-Laufwerke entfernen Mithilfe dieser Informationen können Sie die Rückwandplatinen eines 7-mm-Laufwerks entfernen. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 105 Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.

  • Seite 106: Rückwandplatinen Für 7-Mm-Laufwerke Installieren

    Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neuen Rückwandplatinen befinden, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neuen Rückwandplatinen aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2. Installieren Sie die untere Rückwandplatine für 7-mm-Laufwerke. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 107 Abbildung 44. Installation einer Rückwandplatine für 7-mm-Laufwerke (unten) Richten Sie den Stift am Gehäuse aus und schieben Sie die untere Rückwandplatine vorsichtig ins Gehäuse, bis sie richtig eingesetzt ist. Bringen Sie die Schraube wie dargestellt an. Schritt 3. Installieren Sie die obere Rückwandplatine für 7-mm-Laufwerke. Abbildung 45.

  • Seite 108: Cmos-Batterie Austauschen

    Im Folgenden finden Sie Informationen, die Sie beim Entfernen der CMOS-Batterie beachten müssen. • Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithium-CMOS- Batterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die CMOS- Batterie austauschen, müssen Sie die lokalen Bestimmungen zur Batterieentsorgung beachten.
  • Seite 109 S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
  • Seite 110 2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. 3. Entsorgen Sie die CMOS-Batterie gemäß den örtlichen Richtlinien für Sondermüll sowie den allgemeinen Sicherheitsbestimmungen. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 111: Cmos-Batterie Einsetzen

    Im Folgenden finden Sie Informationen, die Sie beim Installieren der CMOS-Batterie beachten müssen. • Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithium-CMOS- Batterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die CMOS- Batterie austauschen, müssen Sie die lokalen Bestimmungen zur Batterieentsorgung beachten.
  • Seite 112 Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die CMOS-Batterie befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die CMOS- Batterie aus der Schutzhülle. Schritt 2. Setzen Sie die CMOS-Batterie ein. Stellen Sie sicher, dass die CMOS-Batterie richtig sitzt. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 113: Edsff-Halterung Austauschen

    Anmerkung: Stellen Sie vor der Installation der Batterie im Sockel sicher, dass die Seite mit dem Pluspol (+) nach oben weist. Neigen Sie die Batterie und setzen Sie sie am positiven Ende in den Sockel ein. Stellen Sie sicher, dass die Batterie nah an der Metallhalteklammer sitzt. Drücken Sie die Batterie nach unten, bis sie hörbar im Sockel einrastet.

  • Seite 114: Edsff-Halterung Installieren

    • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 115 Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die EDSFF-Halterung befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die EDSFF- Halterung aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2.

  • Seite 116: E/A-Modul An Der Vorderseite Austauschen

    Mithilfe der Informationen in diesem Abschnitt können Sie das E/A-Modul an der Vorderseite entfernen. Zu dieser Aufgabe Im Folgenden wird dargestellt, wie das E/A-Modul an der Vorderseite mit Diagnoseanzeige entfernt wird. Auf dieselbe Weise können Sie weitere E/A-Module an der Vorderseite entfernen. Achtung: ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 117: E/A-Modul An Der Vorderseite Installieren

    • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
  • Seite 118 1. Schließen Sie die vorderen E/A-Kabel an die Prozessorplatine an. Siehe „E/A-Modul an der Vorderseite“ auf Seite 266. 2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 119: Baugruppe Mit Integrierter Diagnoseanzeige Entfernen

    Baugruppe mit integrierter Diagnoseanzeige entfernen Mithilfe der Informationen in diesem Abschnitt können Sie die Baugruppe mit integrierter Diagnoseanzeige entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. •...
  • Seite 120 Ziehen Sie am Griff der integrierten Diagnoseanzeige, um sie aus der Baugruppe zu heben. Nach dieser Aufgabe 1. Installieren Sie eine neue Baugruppe mit integrierter Diagnoseanzeige oder eine Abdeckblende. Siehe „Baugruppe mit integrierter Diagnoseanzeige installieren“ auf Seite 111. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 121: Baugruppe Mit Integrierter Diagnoseanzeige Installieren

    2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Baugruppe mit integrierter Diagnoseanzeige installieren Mithilfe dieser Informationen können Sie eine Baugruppe mit Diagnoseanzeige installieren. Zu dieser Aufgabe Achtung: •...

  • Seite 122: Externes Lcd-Kabel Entfernen

    Bei der 4 x 3,5-Zoll-Gehäusekonfiguration ist das externe LCD-Kabel eine optionale Komponente. Sie können das Kabel entsprechend Ihren tatsächlichen Anforderungen installieren oder entfernen. Die Position des externen LCD-Kabels aus der Vorderansicht finden Sie in den folgenden Abbildungen: ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 123: Gehäuse)

    Externer LCD-Kabelanschluss Abdeckblende für externen LCD-Kabelanschluss Abbildung 61. Vorderansicht mit installiertem Kabel Abbildung 62. Vorderansicht mit installierter Abdeckblende Anmerkung: Entfernen Sie vor der Installation des Kabels zunächst die Abdeckblende. Bringen Sie die Abdeckblende nach dem Entfernen des Kabels wieder an. Zu dieser Aufgabe Mithilfe der Informationen in diesem Abschnitt können Sie das externe LCD-Kabel aus dem Gehäuse entfernen.
  • Seite 124 Drücken Sie mit der Spitze eines Schlitzschraubendrehers (3 oder 4 mm) auf die Verriegelung am Anschluss, um den Anschluss vom Gehäuse zu lösen. Ziehen Sie das Kabel von der Rückseite heraus. Schritt 6. Installieren Sie das E/A-Modul an der Vorderseite wieder im Gehäuse. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 125: Externes Lcd-Kabel Installieren

    Abbildung 65. Installieren des E/A-Moduls an der Vorderseite Setzen Sie das E/A-Modul an der Vorderseite ins vordere Gehäuse ein. Bringen Sie die Schrauben an, um das E/A-Modul an der Vorderseite zu befestigen. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
  • Seite 126 1. Schließen Sie das externe LCD-Kabel an der Prozessorplatine an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 253. 2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 127: T30-Torx-Mutter Am Kühlkörper Austauschen

    T30-Torx-Mutter am Kühlkörper austauschen Verwenden Sie diese Informationen, um eine T30-Torx-Mutter am Kühlkörper zu entfernen und zu installieren. T30-Torx-Mutter am Kühlkörper entfernen Diese Aufgabe enthält Anweisungen zum Entfernen einer T30-Torx-Mutter aus PEEK (Polyetheretherketon) am Kühlkörper. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“...

  • Seite 128: T30-Torx-Mutter Am Kühlkörper Befestigen

    • Berühren Sie nicht die Prozessorkontakte. Verunreinigungen auf den Prozessorkontakten, wie z. B. Hautabsonderungen, können Verbindungsfehler verursachen. Anmerkung: Der Kühlkörper, der Prozessor und der Prozessorträger für Ihr System unterscheiden sich möglicherweise von den in den Abbildungen dargestellten Komponenten. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 129 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr630v3/7d72/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...

  • Seite 130: Hot-Swap-Laufwerk Austauschen

    Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. • Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, darf der Server nicht länger als zwei Minuten ohne Laufwerk oder Laufwerkabdeckblende in den einzelnen Laufwerkpositionen betrieben werden. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 131 Vorgehensweise Schritt 1. Wenn Sie die Sicherheitsfrontblende installiert haben, entfernen Sie sie zuerst. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende entfernen“ auf Seite 216. Schritt 2. Entfernen Sie ein Hot-Swap-Laufwerk. Abbildung 71. Hot-Swap-Laufwerk entfernen Schieben Sie den Entriegelungshebel nach links, um den Griff der Laufwerkhalterung zu entriegeln.

  • Seite 132: 2,5-/3,5-Zoll-Hot-Swap-Laufwerk Installieren

    „Technische Regeln für Laufwerke“ auf Seite 66 berücksichtigt wird. Schritt 2. Entfernen Sie die Abdeckblende für das Laufwerk von der Laufwerkposition und bewahren Sie sie an einem sicheren Ort auf. Abbildung 73. Entfernen einer Abdeckblende für Laufwerke ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 133: Edsff-Laufwerk Entfernen

    1. Wenn Sie die Sicherheitsfrontblende entfernt haben, setzen Sie sie wieder ein. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende installieren“ auf Seite 218. 2. Verwenden Sie Lenovo XClarity Provisioning Manager für die RAID-Konfiguration, falls erforderlich. Weitere Informationen finden Sie unter: https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html EDSFF-Laufwerk entfernen Verwenden Sie diese Informationen, um ein EDSFF-Laufwerk zu entfernen.
  • Seite 134 Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Wenn Sie die Sicherheitsfrontblende installiert haben, entfernen Sie sie zuerst. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende entfernen“ auf Seite 216. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 135 Schritt 2. Entfernen Sie die Abdeckung der EDSFF-Laufwerkhalterung. Abbildung 75. Entfernen der Abdeckung der EDSFF-Laufwerkhalterung Öffnen Sie den Griff wie dargestellt. Greifen Sie den Hebel und entfernen Sie die Abdeckung der Laufwerkhalterung. Schritt 3. Entfernen Sie das EDSFF-Laufwerk. Abbildung 76. Entfernen des EDSFF-Laufwerks Schieben Sie den Entriegelungshebel in die dargestellte Richtung, um den Griff der Laufwerkhalterung zu öffnen.

  • Seite 136: Edsff-Laufwerk Installieren

    Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend das Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Entfernen Sie die Abdeckblende für das Laufwerk von der Laufwerkposition und bewahren Sie sie an einem sicheren Ort auf. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 137 Abbildung 78. Abdeckblende für EDSFF-Laufwerk entfernen Drücken Sie die Verriegelung nach unten, um die Laufwerkklammer vom Rahmen zu lösen. Ziehen Sie die Abdeckblende heraus. Schritt 3. Installieren Sie das EDSFF-Laufwerk. Abbildung 79. Installation des EDSFF-Laufwerks Stellen Sie sicher, dass sich der Griff der Laufwerkhalterung in der geöffneten Position befindet.

  • Seite 138: Hot-Swap-Netzteil Austauschen

    1. Wenn Sie die Sicherheitsfrontblende entfernt haben, setzen Sie sie wieder ein. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende installieren“ auf Seite 218. 2. Verwenden Sie Lenovo XClarity Provisioning Manager für die RAID-Konfiguration, falls erforderlich. Weitere Informationen finden Sie unter: https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Hot-Swap-Netzteil austauschen Mithilfe der Informationen in diesem Abschnitt können Sie ein Hot-Swap-Netzteil entfernen und installieren.
  • Seite 139 S035 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.
  • Seite 140 Mit dem Netzschalter an der Einheit wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Gleichstromanschlüssen ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle Gleichstromanschlüsse von den Gleichstromeingängen getrennt werden. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 141 S029 Gefahr Bei -48-V-Gleichstromnetzteilen können an Netzkabeln gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Anschließen/Trennen von -48-V-Gleichstromnetzkabeln, wenn Sie Einheiten mit redundanten Netzteilen entfernen/installieren müssen. Zum Anschließen der Kabel gehen Sie wie folgt vor: Zum Abziehen der Kabel gehen Sie wie folgt vor: 1.
  • Seite 142 Ziehen Sie das Netzkabel erst von der als zweites ausgetauschten Netzteileinheit ab, wenn die Anzeige für ausgehenden Strom der zuerst ausgetauschten Netzteileinheit leuchtet. Informationen zur Position der Anzeige für ausgehenden Strom finden Sie unter „Anzeigen an der Netzteileinheit“ auf Seite 447. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 143: Hot-Swap-Netzteileinheit Installieren

    Redundanzmodus oder der Hot-Swap-Funktionalität müssen Sie eine zusätzliche Hot-Swap- Netzteileinheit installieren. • Wenn Sie das vorhandene Netzteil mit einem neuen Netzteil ersetzen: – Verwenden Sie Lenovo Capacity Planner, um die erforderliche Leistungskapazität für Ihre Serverkonfiguration zu berechnen. Weitere Informationen zu Lenovo Capacity Planner sind hier verfügbar: https://datacentersupport.lenovo.com/solutions/lnvo-lcp...
  • Seite 144 Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. S001 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 145 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen. • Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen. •...
  • Seite 146 • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 147 Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die Hot-Swap-Netzteileinheit befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend die Hot- Swap-Netzteileinheit aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

  • Seite 148: Hot-Swap-Laufwerkbaugruppe An Der Rückseite Austauschen

    Mithilfe dieser Informationen können Sie die Hot-Swap-Laufwerkbaugruppe an der Rückseite entfernen bzw. installieren. Anmerkung: Der Begriff „Hot-Swap-Laufwerk“ bezieht sich auf alle unterstützten Typen von 2,5-Zoll-Hot- Swap-Festplattenlaufwerken und Hot-Swap-Solid-State-Laufwerken. Hot-Swap-Laufwerkbaugruppe an der Rückseite entfernen Mithilfe dieser Informationen können Sie die Hot-Swap-Laufwerkbaugruppe an der Rückseite entfernen. Zu dieser Aufgabe ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 149: Kapitel 6 "Interne Kabelführung" Auf Seite

    Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.

  • Seite 150: Hot-Swap-Laufwerkbaugruppe An Der Rückseite Installieren

    Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die hintere Hot-Swap- Laufwerkhalterung befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die hintere Hot-Swap-Laufwerkhalterung aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 151 Schritt 2. Halten Sie die Lasche der hinteren Hot-Swap-Laufwerkhalterung wie dargestellt leicht gedrückt und entfernen Sie die Luftführung aus der Halterung. Abbildung 87. Entfernen der Luftführung Drücken Sie auf die Lasche auf einer Seite, um die Luftführung zu lösen. Heben Sie die Luftführung an, um sie aus der Laufwerkhalterung zu entfernen. Schritt 3.
  • Seite 152 Schritt 7. Schließen Sie die Kabel an der Prozessorplatine oder den Erweiterungssteckplätzen an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 253. Nach dieser Aufgabe 1. Installieren Sie die Laufwerke oder die Abdeckblenden wieder in der hinteren Hot-Swap- Laufwerkhalterung. Siehe „2,5-/3,5-Zoll-Hot-Swap-Laufwerk installieren“ auf Seite 122. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 153: 7-Mm-Hot-Swap-Laufwerkbaugruppe An Der Rückseite Entfernen

    2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. 7-mm-Hot-Swap-Laufwerkbaugruppe an der Rückseite entfernen Mithilfe dieser Informationen können Sie die Hot-Swap-Laufwerkbaugruppe an der Rückseite entfernen. Zu dieser Aufgabe Im Folgenden wird gezeigt, wie Sie die 7-mm-Laufwerkbaugruppe an der Rückseite entfernen.

  • Seite 154: 7-Mm-Hot-Swap-Laufwerkbaugruppe An Der Rückseite Installieren

    Laufwerkhalterung befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die hintere Hot-Swap-Laufwerkhalterung aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2. Installieren Sie die 7-mm-Rückwandplatine (siehe „Rückwandplatinen für 7-mm-Laufwerke installieren“ auf Seite 96). ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 155: Internen Cff Raid-Adapter Austauschen

    Schritt 3. Richten Sie die Stifte an der hinteren 7-mm-Hot-Swap-Laufwerkhalterung am entsprechenden Stift und Schlitz im Gehäuse aus. Senken Sie die hintere Hot-Swap-Laufwerkhalterung anschließend in das Gehäuse ab, bis sie richtig eingesetzt ist. Abbildung 92. Installation der hinteren Hot-Swap-Laufwerkhalterung Schritt 4. Schließen Sie die Kabel von den Rückwandplatinen an die Prozessorplatine und den Adaptersteckplatz an.

  • Seite 156: Internen Cff Raid-Adapter Installieren

    Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Internen CFF RAID-Adapter installieren Mithilfe der Informationen in diesem Abschnitt können Sie einen internen CFF RAID-Adapter installieren. Zu dieser Aufgabe Achtung: ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 157: Schalter Gegen Unbefugten Zugriff Austauschen

    • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.

  • Seite 158: Schalter Gegen Unbefugten Zugriff

    Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. Schritt 2. Entfernen Sie den Systemlüfter 4. Schritt 3. Entfernen Sie den Schalter gegen unbefugten Zugriff. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 159 Ziehen Sie das Kabel des Schalters gegen unbefugten Zugriff von der Prozessorplatine ab. Informationen zur Position des Anschlusses vom Schalter gegen unbefugten Zugriff und zur Kabelführung finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite 38 „Schalter gegen unbefugten Zugriff“ auf Seite 267.

  • Seite 160: Schalter Gegen Unbefugten Zugriff

    Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend den Schalter gegen unbefugten Zugriff aus der Schutzhülle und legen Sie ihn auf eine antistatische Oberfläche. Schritt 2. Entfernen Sie den Systemlüfter 4. Schritt 3. Installieren Sie den Schalter gegen unbefugten Zugriff. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 161 Setzen Sie den Schalter gegen unbefugten Zugriff in das Gehäuse ein. Führen Sie das Kabel durch die Kabelklemme. Schritt 4. Schließen Sie das Kabel des Schalters gegen unbefugten Zugriff an den Anschluss für den Schalter gegen unbefugten Zugriff auf der Prozessorplatine an. Siehe „Schalter gegen unbefugten Zugriff“...

  • Seite 162: Lenovo Neptune(Tm) Wasserkühlungsmodul Austauschen (Nur Für Qualifizierte Kundendiensttechniker)

    Führen Sie die Anweisungen in diesem Abschnitt aus, um die Wasserkühlungsmodul (LACM) zu entfernen und zu installieren. Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Lenovo Neptune(TM) Wasserkühlungsmodul entfernen Führen Sie die Anweisungen in diesem Abschnitt aus, um die Wasserkühlungsmodul (LACM) zu entfernen.
  • Seite 163 Liste der Drehmomentschraubendrehertypen Schraubentyp T30-Torx-Schraubendreher T30-Torx-Schrauben Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. Schritt 2. Entfernen Sie den Systemlüfter 5 aus dem Lüftermodul. Schritt 3.
  • Seite 164 Drücken Sie die Lüfterverriegelung nach unten, um sicherzustellen, dass sie mit dem Anschluss verbunden ist. Schritt 5. Ziehen Sie das Leckerkennungskabel von der Prozessorplatine ab und nehmen Sie es aus den Kabelklemmen an der Flüssigkeitserkennungssensormodul-Halterung. Schritt 6. Installieren Sie den Griff wieder am LACM. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 165 Platzieren Sie den Griff gleichmäßig auf dem LACM und richten Sie die Schraubenlöcher aus. Ziehen Sie die Schrauben fest. Stellen Sie sicher, dass die Schrauben fest angezogen sind. Schritt 7. Lösen Sie das LACM von den Prozessoren. Lösen Sie die T30-Torx-Muttern an der Kühlplattenbaugruppe und am Kühler vollständig. Drehen Sie die Kippschutzbügel nach innen.

  • Seite 166: Lenovo Neptune(Tm) Wasserkühlungsmodul Installieren

    Führen Sie die Anweisungen in diesem Abschnitt aus, um die Wasserkühlungsmodul (LACM) zu installieren. Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.
  • Seite 167 Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Bereiten Sie Ihren Server vor. Installieren Sie die Halterung des Flüssigkeitserkennungssensormodul am Gehäuse. Richten Sie die Halterung des Flüssigkeitserkennungssensormodul am entsprechenden Schraubenloch im Gehäuse aus. Ziehen Sie die Schraube an und stellen Sie sicher, dass die Halterung befestigt ist. Bringen Sie den Kühlerrahmen am Gehäuse an.
  • Seite 168 Schritt 3. Stellen Sie sicher, dass Sie ein alkoholhaltige Reinigungstuch zur Verfügung haben. Achtung: Wenn noch alte Wärmeleitpaste auf den Prozessoren vorhanden ist, reinigen Sie die Oberseite der Prozessoren vorsichtig mit einem alkoholhaltigen Reinigungstuch. Schritt 4. Installieren Sie den Prozessor am LACM. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 169 1. Richten Sie die dreieckige Markierung auf dem Kühlplattenbaugruppe-Schild an der dreieckigen Markierung auf dem Prozessorträger und dem Prozessor aus. 2. Installieren Sie das LACM auf dem Prozessorträger. 3. Drücken Sie den Träger nach unten, bis die Klammern an allen vier Ecken einrasten. Anmerkung: Wenn in Ihrem Server nur ein Prozessor (normalerweise Prozessor 1) installiert ist, muss vor der weiteren Installation eine Abdeckung am leeren Prozessorsockel 2 installiert werden.
  • Seite 170 Kühlplattenbaugruppe und dem Kühler angegeben ist. Ziehen Sie die Schrauben fest, bis sie sich nicht mehr drehen lassen. Prüfen Sie dann, dass keine Lücke zwischen dem Schraubenansatz an der Kühlplattenbaugruppe und dem Prozessorsockel vorhanden ist. Schritt 6. Trennen Sie den Modulgriff vom Modul. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 171 Lösen Sie die sechs Schrauben am Modulgriff. Heben Sie den Griff an, um ihn vom Modul zu trennen. Schritt 7. Installieren Sie das Leckerkennungsmodul an der Halterung. Anmerkung: Informationen zum Funktionsstatus des Flüssigkeitserkennungssensormodul finden Sie unter „Anzeige des Flüssigkeitserkennungssensormoduls“ auf Seite 449.

  • Seite 172: Speichermodul Austauschen

    • Wenn Sie kein Austausch-Speichermodul im selben Steckplatz installieren, stellen Sie sicher, dass Sie über einen Speichermodulabdeckblende verfügen. • Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Siehe Standardrichtlinien für „Umgang mit aufladungsempfindlichen Einheiten“ auf Seite ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 173 – Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden. – Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, denn diese sollten sich nicht berühren. Stapeln Sie Speichermodule während der Lagerung nicht übereinander. –...

  • Seite 174: Speichermodul Installieren

    „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Vergewissern Sie sich, dass Sie eine der unterstützten Konfigurationen verwenden, die in „Installationsregeln und -reihenfolge für Speichermodule“ auf Seite 58 aufgeführt sind. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 175 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr630v3/7d72/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...

  • Seite 176: M.2-Rückwandplatine Und M.2-Laufwerk Austauschen

    „Austausch von Komponenten abschließen“ auf Seite 251. M.2-Rückwandplatine und M.2-Laufwerk austauschen Mithilfe der Informationen in diesem Abschnitt können Sie die M.2-Rückwandplatine und das M.2-Laufwerk (eine montierte M.2-Rückwandplatine und das M.2-Laufwerk wird auch als M.2-Modul bezeichnet) entfernen und installieren. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 177: M.2-Rückwandplatine Und M.2-Laufwerk Entfernen

    M.2-Rückwandplatine und M.2-Laufwerk entfernen Mit diesen Informationen können Sie eine M.2-Rückwandplatine und ein M.2-Laufwerk entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. •...
  • Seite 178 Schieben Sie die Halterung nach hinten, um das M.2-Laufwerk von der M.2- Rückwandplatine zu lösen. Drehen Sie das M.2-Laufwerk von der M.2-Rückwandplatine weg. Ziehen Sie das M.2-Laufwerk in einem Winkel von ca. 30 Grad aus dem Anschluss heraus. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 179: Halterung Auf Der M.2-Rückwandplatine Anpassen

    Schritt 3. Entfernen Sie das M.2-Modul aus dem Gehäuse. Abbildung 99. Entfernen des M.2-Moduls Lösen Sie die Schraube. Lösen Sie die M.2-Rückwandplatine vom Stift und heben Sie sie vorsichtig aus dem Gehäuse heraus. Schritt 4. Ziehen Sie alle M.2-Kabel von der Prozessorplatine ab. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.

  • Seite 180: M.2-Rückwandplatine Und M.2-Laufwerk Installieren

    Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die M.2-Rückwandplatine und das M.2-Laufwerk befinden, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 181 anschließend die M.2-Rückwandplatine und das M.2-Laufwerk aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Anmerkungen: • Die M.2-Rückwandplatine, die Sie installieren möchten, unterscheidet sich möglicherweise von den Abbildungen unten, die Installationsmethode ist jedoch dieselbe. Schritt 2. Stellen Sie die Halterung an der M.2-Rückwandplatine entsprechend der Größe des zu installierenden M.2-Laufwerks ein.

  • Seite 182: M.2-Halterung Und M.2-Rückwandplatine Entfernen (16-Edsff-Gehäuse)

    1. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. 2. Verwenden Sie den Lenovo XClarity Provisioning Manager für die RAID-Konfiguration. Weitere Informationen finden Sie unter: https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html M.2-Halterung und M.2-Rückwandplatine entfernen (16-EDSFF- Gehäuse)
  • Seite 183 Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. Schritt 2. Ziehen Sie die Kabel ab, die zur M.2-Rückwandplatine führen. Weitere Informationen finden Sie unter „Rückwandplatine für M.2-Laufwerke“...

  • Seite 184: M.2-Halterung Und M.2-Rückwandplatine Installieren (16-Edsff-Gehäuse)

    • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 185 Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die M.2-Rückwandplatine, das M.2- Laufwerk und die M.2-Halterung befinden, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die M.2-Rückwandplatine, das M.2-Laufwerk und die M.2- Halterung aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

  • Seite 186: Ocp-Modul Austauschen

    1. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. 2. Verwenden Sie den Lenovo XClarity Provisioning Manager für die RAID-Konfiguration. Weitere Informationen finden Sie unter: https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html OCP-Modul austauschen Mithilfe der Informationen in diesem Abschnitt können Sie das OCP-Modul entfernen und installieren.

  • Seite 187: Ocp-Modul Installieren

    • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I...
  • Seite 188 Modul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Bringen Sie das Etikett für das OCP-Modul, das mit dieser Zusatzeinrichtung geliefert wird, an der Serverrückseite an. Abbildung 109. Anbringen des Etiketts des OCP-Moduls ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 189: Pcie-Adapter Austauschen

    Schritt 3. Installieren Sie das OCP-Modul. Anmerkungen: • Vergewissern Sie sich, dass der Ethernet-Adapter richtig eingesetzt und die Rändelschraube fest angezogen ist. Andernfalls wird das OCP-Modul nicht vollständig angeschlossen und funktioniert möglicherweise nicht. • Wenn ein OCP-Modul installiert ist und das System ausgeschaltet, aber dennoch an den Netzstrom angeschlossen ist, drehen sich Systemlüfter 1 und 2 mit einer viel niedrigeren Geschwindigkeit weiter.

  • Seite 190: Pcie-Adapter Entfernen

    Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. Schritt 2. Entfernen Sie die Adapterkartenbaugruppe. Siehe „Adapterkarte entfernen“ auf Seite 211. Schritt 3. Entfernen Sie den PCIe-Adapter aus der Adapterkartenbaugruppe. Abbildung 111. Entfernen des PCIe-Adapters aus der LP-FH-Adapterkartenbaugruppe ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 191: Pcie-Adapter Installieren

    Drehen Sie die Verriegelung an der Adapterhalterung in die geöffnete Position. Fassen Sie anschließend den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Adapter-Steckplatz auf der Adapterkarte. Anmerkung: Die Vorgehensweise zum Entfernen eines PCIe-Adapters ähnelt der für verschiedene Typen von Adapterkartenbaugruppen.

  • Seite 192: Luftkanal Der Netzteileinheit Austauschen

    2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251. Luftkanal der Netzteileinheit austauschen Mithilfe der Informationen in diesem Abschnitt können Sie den Luftkanal der Netzteileinheit entfernen und installieren. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 193: Luftkanal Der Netzteileinheit Entfernen

    Luftkanal der Netzteileinheit entfernen Mithilfe der Informationen in diesem Abschnitt können Sie einen Luftkanal der Netzteileinheit entfernen. Zu dieser Aufgabe Achtung: Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite um sicherzustellen, dass Sie sicher arbeiten. Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.

  • Seite 194: Luftkanal Der Netzteileinheit Installieren

    Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. Schritt 2. Installieren Sie den Luftkanal der Netzteileinheit. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 195 Abbildung 114. Installieren des Luftkanals der Netzteileinheit Richten Sie die Schraubenlöcher am Luftkanal und am Gehäuse aus und senken Sie den Luftkanal ab. Ziehen Sie die Schraube an und stellen Sie sicher, dass der Luftkanal befestigt ist. Nach dieser Aufgabe •...

  • Seite 196: Mikroprozessor Und Kühlkörper Austauschen

    • Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. • Jeder Prozessorsockel muss stets eine Abdeckung oder ein PHM enthalten. Schützen Sie leere Prozessorsockel mit einer Abdeckung, wenn Sie ein PHM entfernen oder installieren. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 197 • Berühren Sie nicht den Prozessor oder die Prozessorkontakte. Die Kontakte am Prozessorsockel können leicht brechen und beschädigt werden. Verunreinigungen auf den Prozessorkontakten, wie z. B. Hautabsonderungen, können Verbindungsfehler verursachen. • Achten Sie darauf, dass die Wärmeleitpaste auf dem Prozessor oder dem Kühlkörper nicht mit anderen Komponenten in Berührung kommt.
  • Seite 198 247. Schritt 2. Wenn der Prozessor über einen T-förmigen Kühlkörper verfügt, lösen Sie die beiden Kühlkörperschrauben wie dargestellt vollständig. Abbildung 116. Lösen der Schrauben bei T-förmigem Kühlkörper Schritt 3. Entfernen Sie das PHM von der Prozessorplatine. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 199 Abbildung 117. PHM entfernen Lösen Sie die T30-Torx-Muttern am PHM vollständig in der Reihenfolge zum Entfernen, die auf dem Kühlkörperschild angegeben ist. Drehen Sie die Kippschutzbügel nach innen. Heben Sie das PHM vorsichtig aus dem Prozessorsockel. Wenn das PHM nicht vollständig aus dem Sockel herausgezogen werden kann, lösen Sie die T30-Torx-Muttern noch weiter und versuchen Sie es erneut.

  • Seite 200: Prozessor Von Träger Und Kühlkörper Trennen

    • Berühren Sie nicht die Prozessorkontakte. Verunreinigungen auf den Prozessorkontakten, wie z. B. Hautabsonderungen, können Verbindungsfehler verursachen. • Achten Sie darauf, dass die Wärmeleitpaste auf dem Prozessor oder dem Kühlkörper nicht mit anderen Komponenten in Berührung kommt. Durch Berührung einer Oberfläche kann die Wärmeleitpaste ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 201 beschädigt werden, sodass sie nicht mehr funktioniert. Die Wärmeleitpaste kann Komponenten beschädigen, beispielsweise die elektrischen Anschlüsse im Prozessorsockel. Anmerkung: Der Kühlkörper, der Prozessor und der Prozessorträger für Ihr System unterscheiden sich möglicherweise von den in den Abbildungen dargestellten Komponenten. Vorgehensweise Schritt 1.

  • Seite 202: Prozessor Und Kühlkörper Installieren

    • Der Kühlkörper, der Prozessor und der Prozessorträger für das System unterscheiden sich möglicherweise von den in den Abbildungen dargestellten Komponenten. • Die PHMs sind mit einer Führung für den Sockel versehen, sodass sie nur in einer Richtung installiert werden können. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 203 • Eine Liste der für Ihren Server unterstützten Prozessoren finden Sie unter https://serverproven.lenovo.com Alle Prozessoren auf der Prozessorplatine müssen dieselbe Geschwindigkeit, dieselbe Anzahl an Kernen und dieselbe Frequenz aufweisen. • Vor der Installation eines neuen PHM oder Austauschprozessors müssen Sie Ihre Systemfirmware auf die neueste Version aktualisieren.
  • Seite 204 Markierungen aneinander ausgerichtet sind. Setzen Sie dann das markierte Ende des Prozessors in den Träger ein. Halten Sie das eingesetzte Ende des Prozessors fest. Ziehen Sie dann das unmarkierte Ende des Trägers nach unten und weg vom Prozessor. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 205 Drücken Sie auf den Prozessor und sichern Sie das unmarkierte Ende unter der Klammer am Träger. Ziehen Sie die Seiten des Trägers vorsichtig nach unten und weg vom Prozessor. Drücken Sie auf den Prozessor und sichern Sie die Seiten unter den Klammern am Träger.
  • Seite 206 Abbildung 124. Entfernen der PHM-Abdeckblende Öffnen Sie die Halteklammern auf beiden Seiten der Speichermodul-Steckplätze neben der linken und rechten Seite von Prozessorsteckplatz 2. Heben Sie die PHM-Abdeckblende aus den Steckplätzen. Schritt 6. Installieren Sie das Prozessor-Kühlkörpermodul an der Prozessorplatine. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 207 Abbildung 125. PHM installieren Drehen Sie die Kippschutzbügel nach innen. Richten Sie die dreieckige Markierung und die vier T30-Torx-Muttern auf dem PHM an der dreieckigen Markierung und den Gewindestiften des Prozessorsockels aus. Setzen Sie dann das PHM in den Prozessorsockel ein. Drehen Sie die Kippschutzbügel nach außen, bis sie in den Haken im Sockel einrasten.

  • Seite 208: Rack-Verriegelungen Austauschen

    Entfernen Sie wie dargestellt an jeder Seite des Servers die Rack-Verriegelung vom Gehäuse. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 209: Rack-Verriegelungen Installieren

    Komponenten abschließen“ auf Seite 251. RAID-Flash-Stromversorgungsmodul austauschen Das RAID-Flash-Stromversorgungsmodul schützt den Cachespeicher auf dem installierten RAID-Adapter. Sie können ein RAID-Flash-Stromversorgungsmodul bei Lenovo erwerben. Verwenden Sie diese Informationen, um das RAID-Flash-Stromversorgungsmodul zu entfernen und zu installieren. Kapitel 5 Prozeduren beim Hardwareaustausch...
  • Seite 210 RAID-Flash-Stromversorgungsmodule können auf dem Gehäuse, in der Luftführung oder in einem Adaptersteckplatz installiert werden. Positionen der RAID-Flash-Stromversorgungsmodule Verwenden Sie die folgende Abbildung und Tabelle, um die Position der RAID-Flash- Stromversorgungsmodule zu finden. Abbildung 129. RAID-Flash-Stromversorgungsmodule im Gehäuse ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 211: Raid-Flash-Stromversorgungsmodul Vom Gehäuse Entfernen

    Position Szenario RAID-Flash-Stromversorgungsmodul im Gehäuse 2,5-Zoll-Gehäuse mit einem Standard- oder Hochleistungskühlkörper RAID-Flash-Stromversorgungsmodul an der 2,5-Zoll- oder 3,5-Zoll-Gehäuse mit einem Luftführung Standardkühlkörper RAID-Flash-Stromversorgungsmodul in Steckplatz 3 • 3,5-Zoll-Gehäuse mit einem Hochleistungskühlkörper • 2,5-Zoll-Gehäuse mit installiertem Wasserkühlungsmodul Ein Verlängerungskabel wird für jedes RAID-Flash-Stromversorgungsmodul zum Anschluss bereitgestellt. Schließen Sie das Kabel des Flash-Stromversorgungsmoduls wie dargestellt an den Flash- Stromversorgungsmodul-Anschluss am entsprechenden RAID-Adapter an.
  • Seite 212 Schritt 4. Entfernen Sie die Halterung des RAID-Flash-Stromversorgungsmoduls wie dargestellt (sofern erforderlich). Abbildung 132. Entfernen der Halterung des RAID-Flash-Stromversorgungsmoduls Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 213: Raid-Flash-Stromversorgungsmodul Im Gehäuse Installieren

    RAID-Flash-Stromversorgungsmodul im Gehäuse installieren Mithilfe dieser Informationen können Sie das RAID-Flash-Stromversorgungsmodul im Gehäuse installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. •...
  • Seite 214 Abbildung 135. Installation des RAID-Flash-Stromversorgungsmoduls im Gehäuse Öffnen Sie die Halteklammer an der Halterung. Setzen Sie das RAID-Flash-Stromversorgungsmodul in die Halterung ein und drücken Sie es herunter, um es in der Halterung zu fixieren. Nach dieser Aufgabe ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 215: Raid-Flash-Stromversorgungsmodul Von Der Luftführung Entfernen

    1. Schließen Sie das Superkondensatormodul mit dem Verlängerungskabel, das mit dem Flash- Stromversorgungsmodul geliefert wird, an einen Adapter an. Siehe „RAID-Flash- Stromversorgungsmodule“ auf Seite 268. 2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 251.

  • Seite 216: Raid-Flash-Stromversorgungsmodul An Der Luftführung Installieren

    Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich das RAID-Flash- Stromversorgungsmodul befindet, eine unlackierte Oberfläche an der Außenseite des Servers. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 217: Raid-Flash-Stromversorgungsmodul Von Der Adapterkarte Entfernen

    Entnehmen Sie anschließend das RAID-Flash-Stromversorgungsmodul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Installieren Sie das RAID-Flash-Stromversorgungsmodul an der Luftführung. Abbildung 137. Installation des RAID-Flash-Stromversorgungsmoduls an der Luftführung Öffnen Sie die Halteklammer an der Halterung. Setzen Sie das RAID-Flash-Stromversorgungsmodul in die Luftführung ein und drücken Sie es herunter, um es in der Luftführung zu fixieren.

  • Seite 218: Raid-Flash-Stromversorgungsmodul Auf Der Adapterkarte Installieren

    Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite 54, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 219 • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I...

  • Seite 220: Adapterkarte Austauschen

    „Austausch von Komponenten abschließen“ auf Seite 251. Adapterkarte austauschen Verwenden Sie diese Informationen, um eine Adapterkarte zu entfernen und zu installieren. Tabelle 36. Typen von Adapterhalterung Übersicht über Adapterhalterungen Flach (LP) Flach mit voller Höhe (LP-FH) Flach mit einer Abdeckblende ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 221: Adapterkarte Entfernen

    Tabelle 36. Typen von Adapterhalterung (Forts.) Übersicht über Adapterhalterungen Flach (LP-LP) Volle Höhe (FH) Adapterkarte entfernen Verwenden Sie die folgenden Informationen, um eine Adapterkarte zu entfernen. Zu dieser Aufgabe Informationen zu unterstützten Adapterhalterungen finden Sie unter Tabelle 36 „Übersicht über Adapterhalterungen“...
  • Seite 222 Schritt 3. Drücken Sie die zwei Verriegelungen an beiden Enden gleichzeitig und heben Sie sie vorsichtig an den zwei Verriegelungen aus dem Gehäuse. Abbildung 140. Entfernen der Adapterkartenbaugruppe Schritt 4. Entfernen Sie gegebenenfalls die auf der Adapterkarte eingesetzten PCIe-Adapter. Siehe „PCIe- Adapter entfernen“ auf Seite 180. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 223 Schritt 5. Entfernen Sie die Adapterkarte aus der Halterung. Abbildung 141. Ausbau der Adapterkarte Entfernen Sie die zwei Schrauben, mit denen die Adapterkartenbaugruppe an der Halterung befestigt ist. Entfernen Sie die Adapterkarte. Nach dieser Aufgabe 1. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.

  • Seite 224: Adapterkarte Installieren

    Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die Adapterkarte befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend die Adapterkarte aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 225 Schritt 2. Setzen Sie die Adapterkarte ein und befestigen Sie sie an der Halterung. Abbildung 143. Installation einer Adapterkarte Richten Sie die Schraubenlöcher in der Adapterkarte an den entsprechenden Bohrungen in der Halterung aus. Installieren Sie die zwei Schrauben, um die Adapterkarte an der Halterung zu befestigen. Schritt 3.

  • Seite 226: Sicherheitsfrontblende Austauschen

    Mithilfe der Informationen in diesem Abschnitt können Sie die Sicherheitsfrontblende entfernen. Zu dieser Aufgabe Achtung: Lesen Sie „Installationsrichtlinien“ auf Seite 53 „Sicherheitsprüfungscheckliste“ auf Seite um sicherzustellen, dass Sie sicher arbeiten. Sehen Sie sich das Verfahren an ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 227 Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Verwenden Sie den Schlüssel, um die Sicherheitsfrontblende zu entriegeln. Abbildung 145. Sicherheitsfrontblende aufschließen Schritt 2. Entfernen Sie die Sicherheitsfrontblende. Achtung: Bevor Sie das Rack mit installiertem Server versenden, bringen Sie die Sicherheitsfrontblende wieder an und lassen Sie sie einrasten.

  • Seite 228: Sicherheitsfrontblende Installieren

    Schritt 1. Bringen Sie die Rack-Verriegelungen wieder an, falls Sie sie entfernt haben. Informationen dazu finden Sie im Abschnitt „Rack-Verriegelungen installieren“ auf Seite 199. Schritt 2. Wenn sich der Schlüssel in der Sicherheitsfrontblende befindet, entfernen Sie diesen aus der Sicherheitsfrontblende. Abbildung 147. Schlüssel entfernen ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 229 Schritt 3. Installieren Sie die Sicherheitsfrontblende am Gehäuse. Abbildung 148. Installation der Sicherheitsfrontblende Setzen Sie die Lasche an der Sicherheitsfrontblende in den Schlitz an der rechten Rack- Verriegelung ein. Halten Sie den blauen Entriegelungshebel gedrückt. Drehen Sie die Sicherheitsblende nach innen, bis die linke Seite einrastet. Schritt 4.

  • Seite 230: Serielles Anschlussmodul Austauschen

    Schritt 3. Drücken Sie die zwei Verriegelungen an beiden Enden gleichzeitig und heben Sie den Adapterrahmen vorsichtig an den zwei Verriegelungen aus dem Gehäuse. Abbildung 150. Entfernen der Adapterkartenhalterung Schritt 4. Öffnen Sie die Sicherung und entfernen Sie das serielle Anschlussmodul aus der Adapterhalterung. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 231: Serielles Anschlussmodul Installieren

    Abbildung 151. Entfernen der Adapterkartenhalterung Öffnen Sie die Sicherung. Entfernen Sie das serielle Anschlussmodul von der Adapterhalterung. Schritt 5. (Optional) Wenn Sie die Halterung des seriellen Anschlusses austauschen müssen, trennen Sie das serielle Anschlusskabel mit einem 5-mm-Schraubenschlüssel von der Halterung. Abbildung 152.
  • Seite 232 Abbildung 153. Montieren des seriellen Anschlussmoduls Richten Sie die zwei Schraubenlöcher am Kabelanschluss an der Halterung aus. Bringen Sie die zwei Schrauben an der Halterung an. Schritt 3. Installieren Sie das serielle Anschlussmodul an der Adapterhalterung. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 233 Abbildung 154. Serielles Anschlussmodul installieren Öffnen Sie die Sicherung am Adapterrahmen. Installieren Sie das serielle Anschlussmodul an der Adapterhalterung. Schließen Sie die Sicherung und stellen Sie sicher, dass das serielle Anschlussmodul sicher installiert ist. Schritt 4. Installieren Sie die Adapterkartenbaugruppe im Server. Abbildung 155.

  • Seite 234: Systemplatinenbaugruppe Austauschen (Nur Für Qualifizierte Kundendiensttechniker)

    Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Wenn im Server ein Wasserkühlungsmodul (LACM) installiert ist und die Systemplatinenbaugruppe oder der Prozessor installiert oder entfernt werden sollen, müssen Sie zuerst einen LACM-Griff beantragen.

  • Seite 235: Firmware And Rot Security Module Austauschen (Nur Für Qualifizierte Lenovo Kundendiensttechniker)

    Firmware and RoT Security System-E/A-Platine Prozessorplatine Module Firmware and RoT Security Module austauschen (nur für qualifizierte Lenovo Kundendiensttechniker) Mithilfe der Informationen in diesem Abschnitt können Sie das Firmware and RoT Security Module entfernen und installieren. Kapitel 5 Prozeduren beim Hardwareaustausch...
  • Seite 236 Achtung: Das Entfernen und Installieren dieser Komponente erfordert qualifizierte Kundendiensttechniker, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Firmware and RoT Security Module entfernen Mithilfe der Informationen in diesem Abschnitt können Sie das Firmware and RoT Security Module entfernen.

  • Seite 237: Firmware And Rot Security Module Installieren

    Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. (Nur für qualifizierte Lenovo Kundendiensttechniker) Aktualisieren Sie nach dem Austausch des Firmware and RoT Security Module die UEFI-Firmware auf die vom Server unterstützte spezifische Version.
  • Seite 238 • Blenden Sie das TPM aus (siehe „TPM ausblenden“ auf Seite 229). • Aktualisieren Sie die TPM-Firmware (siehe „TPM-Firmware aktualisieren“ auf Seite 229). • Aktivieren Sie den sicheren UEFI-Start (siehe „Sicheren UEFI-Start aktivieren“ auf Seite 230). ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 239: Tpm-Firmware Aktualisieren

    Gehen Sie wie folgt vor, um TPM zu deaktivieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "Yes"...
  • Seite 240 Gehen Sie wie folgt vor, um die TPM-Firmware zu aktualisieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.DeviceOperation "Update to TPM 2.0 firmware version <x.x.x.x>"...

  • Seite 241: System-E/A-Platine Austauschen (Nur Für Qualifizierte Kundendiensttechniker)

    So aktivieren Sie den sicheren UEFI-Start von Lenovo XClarity Essentials OneCLI: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus, um einen sicheren Start zu aktivieren: OneCli.exe config set SecureBootConfiguration.SecureBootSetting Enabled --bmc <userid>:<password>@<ip_...
  • Seite 242 Ziehen Sie die Netzteile vorsichtig heraus. Stellen Sie sicher, dass sie von der Systemplatinenbaugruppe getrennt werden. Schritt 2. Entfernen Sie das Firmware- und RoT-Sicherheitsmodul (siehe „Firmware and RoT Security Module entfernen“ auf Seite 226). Schritt 3. Entnehmen Sie die SD-Karte. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 243 Abbildung 159. Entnehmen der SD-Karte Schieben Sie das Gehäuse in die Richtung, die mit „OPEN“ gekennzeichnet ist. Klappen Sie das Steckplatzscharnier auf. Entnehmen Sie die SD-Karte. Schritt 4. Trennen Sie die System-E/A-Platine von der Prozessorplatine. Anmerkung: Um die Kontakte der E/A-Platine vor Beschädigungen zu schützen, heben Sie den Kolben an der E/A-Platine ein wenig nach oben und ziehen Sie die E/A-Platine heraus.

  • Seite 244: System-E/A-Platine Installieren

    Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die System-E/A-Platine befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend die System-E/ A-Platine aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2. Installieren Sie die System-E/A-Platine. Abbildung 161. Installieren der System-E/A-Platine ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 245 Richten Sie die Kontakte an der System-E/A-Platine am Steckplatz auf der Prozessorplatine aus und schieben Sie die System-E/A-Platine mit beiden Händen vorsichtig in den Anschluss. Anmerkung: Um die Kontakte der System-E/A-Platine vor Beschädigungen zu schützen, stellen Sie sicher, dass die System-E/A-Platine ordnungsgemäß am Anschluss der Prozessorplatine ausgerichtet ist und beim Einsetzen so horizontal wie möglich bleibt.
  • Seite 246 Kabelführung für jede Komponente finden Sie im Abschnitt Kapitel 6 „Interne Kabelführung“ auf Seite 253. 3. Installieren Sie die hintere Laufwerkhalterung, wenn Sie sie entfernt haben. Siehe „Hot-Swap- Laufwerkbaugruppe an der Rückseite installieren“ auf Seite 140. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 247: Prozessorplatine Austauschen (Nur Für Qualifizierte Kundendiensttechniker)

    4. Installieren Sie die Luftführung, wenn Sie sie entfernt haben. Siehe „Luftführung installieren“ auf Seite 5. Installieren Sie die obere Abdeckung. Siehe „Obere Abdeckung installieren“ auf Seite 249. 6. Schieben Sie die Netzteile in die Positionen, bis sie einrasten. 7. Schließen Sie die Netzkabel an den Server an und schalten Sie ihn ein. 8.
  • Seite 248 Heben Sie die Systemplatinenbaugruppe aus dem Gehäuse. Schritt 3. Entfernen Sie das Firmware- und RoT-Sicherheitsmodul (siehe „Firmware and RoT Security Module entfernen“ auf Seite 226). Schritt 4. Entfernen Sie die System-E/A-Platine (siehe „System-E/A-Platine entfernen“ auf Seite 231). ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 249: Prozessorplatine Installieren

    Abbildung 165. Prozessorplatine Anmerkung: Die Prozessorplatine wird mit einer Auflage aus Metall geliefert. Es ist keine weitere Entfernungsmaßnahme erforderlich. Nach dieser Aufgabe Wichtig: Bevor Sie die Systemplatinenbaugruppe einsenden, stellen Sie sicher, dass der Prozessorstecksockel abgedeckt ist. Auf der neuen Systemplatinenbaugruppe befindet sich eine externe Prozessorabdeckung, die den Prozessorstecksockel abdeckt.
  • Seite 250 Prozessorplatine aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Abbildung 166. Prozessorplatine Schritt 2. Installieren Sie die System-E/A-Platine (siehe „System-E/A-Platine installieren“ auf Seite 234). Schritt 3. Installieren Sie das Firmware- und RoT-Sicherheitsmodul (siehe „Firmware- und RoT- Sicherheitsmodul installieren“ auf Seite 227). ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 251 Schritt 4. Installieren Sie die Systemplatinenbaugruppe am Server. Abbildung 167. Installieren der Systemplatinenbaugruppe Halten Sie zum Einsetzen der Systemplatinenbaugruppe in das Gehäuse gleichzeitig den Hebegriff und den Entriegelungsstift Schieben Sie die Systemplatinenbaugruppe zur Rückseite des Servers, bis sie einrastet. Überprüfen Sie Folgendes: •...
  • Seite 252 • Lenovo XClarity Essentials OneCLI-Befehle Lenovo XClarity Provisioning Manager verwenden Schritte: 1. Starten Sie den Server und drücken Sie Taste gemäß den Anweisungen auf dem Bildschirm. Die Lenovo XClarity Provisioning Manager-Schnittstelle wird standardmäßig angezeigt. 2. Wählen Sie Systemübersicht aus. Die Registerkarte „Systemzusammenfassung“ wird angezeigt.

  • Seite 253: Systemlüfter Austauschen

    Beschreibung Variable Der Typ und die Modellnummer der Servermaschine. <m/t_model> Geben Sie xxxxyyy ein. Dabei gilt Folgendes: xxxx ist der Maschinentyp und yyy die Nummer des Servermodells. Die auf dem Server verzeichnete Seriennummer. <s/n> Geben Sie zzzzzzz ein, wobei zzzzzzz für die Seriennummer steht. Das Systemmodell auf dem Server.
  • Seite 254 Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist verfügbar auf YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 247. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 255: Systemlüfter Installieren

    Schritt 2. Fassen Sie die Lüfterlaschen an beiden Enden des Systemlüfters und heben Sie den Systemlüfter vorsichtig aus dem Server. Abbildung 168. Entfernen des Systemlüfters Nach dieser Aufgabe 1. Installieren Sie einen neuen Systemlüfter oder eine Abdeckblende für Lüfter, um die Lüfterposition abzudecken.
  • Seite 256 Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich der Systemlüfter befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend den Systemlüfter aus der Schutzhülle und legen Sie ihn auf eine antistatische Oberfläche. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 257: Obere Abdeckung Austauschen

    Schritt 2. Installieren Sie den Systemlüfter. Abbildung 169. Installation des Systemlüfters Richten Sie die vier Ecken des Lüfters am Lüftermodulstecksockel aus und setzen Sie ihn Drücken Sie die Lüfterverriegelung nach unten, um sicherzustellen, dass sie mit dem Anschluss verbunden ist. Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch...
  • Seite 258 PLYV5R7hVcs-CfNsWy-689CRZHExrZEi9I Vorgehensweise Schritt 1. Falls der Server in einem Rack installiert ist, entfernen Sie den Server aus dem Rack. Weitere Informationen finden Sie in der Rack-Installationsanleitung, die mit dem Schienensatz für Ihren Server geliefert wurde. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 259: Obere Abdeckung Installieren

    Schritt 2. Entfernen Sie die obere Abdeckung. Achtung: Gehen Sie behutsam mit der oberen Abdeckung um. Falls die obere Abdeckung mit geöffneter Abdeckungsverriegelung herunterfällt, könnte die Abdeckungsverriegelung beschädigt werden. Abbildung 170. Entfernen der oberen Abdeckung Verwenden Sie einen Schraubendreher, um die Abdeckungsverriegelung wie gezeigt in die entriegelte Position zu drehen.
  • Seite 260 • Alle Kabel, Adapter und anderen Komponenten ordnungsgemäß und fest installiert sind und dass sich keine Werkzeuge oder losen Teile mehr im Server befinden. • Alle internen Kabel ordnungsgemäß angeschlossen und verlegt sind. Informationen dazu finden Sie im Abschnitt Kapitel 6 „Interne Kabelführung“ auf Seite 253. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 261: Austausch Von Komponenten Abschließen

    Schritt 2. Installieren Sie die obere Abdeckung am Server. Achtung: Gehen Sie behutsam mit der oberen Abdeckung um. Falls die obere Abdeckung mit geöffneter Abdeckungsverriegelung herunterfällt, könnte die Abdeckungsverriegelung beschädigt werden. Abbildung 171. Installation der oberen Abdeckung Vergewissern Sie sich, dass sich die Abdeckungsverriegelung in der geöffneten Position befindet.
  • Seite 262 Sie im Abschnitt „Obere Abdeckung installieren“ auf Seite 249. 5. Schließen Sie alle externen Kabel und Netzkabel wieder an den Server an. Achtung: Um Schäden an den Komponenten zu verhindern, schließen Sie die Netzkabel zuletzt an. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 263: Kapitel 6. Interne Kabelführung

    Anmerkung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen, wenn Sie die Kabel von der Systemplatinenbaugruppe abziehen. Wenn Sie sie nicht vor dem Entfernen der Kabel lösen, werden die Kabelanschlüsse auf der Systemplatinenbaugruppe beschädigt. Bei einer Beschädigung der Kabelanschlüsse muss ggf. die Systemplatinenbaugruppe ersetzt werden. © Copyright Lenovo 2023...

  • Seite 264: Anschlüsse Identifizieren

    • „Hintere 2 x 2,5-Zoll-SAS/SATA/NVMe-Rückwandplatine“ auf Seite 257 • „Rückwandplatine für M.2-Laufwerke“ auf Seite 258 10 x 2,5-Zoll-SAS/SATA/AnyBay-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 10 x 2,5-Zoll- Laufwerke befinden. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 265: X 2,5-Zoll-Sas/Sata-Rückwandplatine

    Abbildung 174. 6 x SAS/SATA + 4 x AnyBay-Rückwandplatine SAS 2 NVMe 2–3 NVMe 0–1 SAS 1 Stromversorgung SAS 0 SAS 2 NVMe 8–9 NVMe 6–7 SAS 1 NVMe 4–5 NVMe 2–3 NVMe 0–1 Stromversorgung SAS 0 Abbildung 175. 10 x 2,5-Zoll-AnyBay-Rückwandplatine 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 8 x 2,5-Zoll-Laufwerke befinden.

  • Seite 266: Stromversorgung

    4 x 2,5-Zoll-SAS/SATA/NVMe-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 4 x 2,5-Zoll-Laufwerke befinden. Abbildung 179. 4 x 2,5-Zoll-SAS/SATA-Rückwandplatine Stromversorgung Abbildung 180. 4 x 2,5-Zoll-NVMe-Rückwandplatine NVMe 2–3 NVMe 0–1 Stromversorgung ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 267: 16 X Edsff-Rückwandplatine

    16 x EDSFF-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 16 x EDSFF-Laufwerke befinden. EDSFF 0–1 EDSFF 2–3 EDSFF 4–5 EDSFF 6–7 Stromversorgung EDSFF 8–9 EDSFF 10–11 EDSFF 12–13 EDSFF 14–15 Hintere 7-mm-SAS/SATA/NVMe-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der hinteren Rückwandplatine für 7-mm- Laufwerke befinden.

  • Seite 268: Raid- Und Hba-Adapteranschlüsse

    Abbildung 187 „Ein Gen 3 16i CFF RAID-Adapter (vier Anschlüsse)“ auf Seite 260 – Abbildung 188 „Ein Gen 4 16i CFF RAID-Adapter (vier Anschlüsse)“ auf Seite 261 SFF RAID- und HBA-Adapter In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an SFF RAID- und HBA-Adaptern befinden. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 269: Raid-Flash-Stromversorgungsmodul-Anschluss

    Abbildung 184. Ein Gen 3 8i SFF RAID/HBA-Adapter (zwei Anschlüsse) Abbildung 185. Ein Gen 3 16i SFF RAID/HBA-Adapter (vier Anschlüsse) RAID-Flash-Stromversorgungsmodul-Anschluss Kapitel 6 Interne Kabelführung...
  • Seite 270 Abbildung 186. Ein Gen 4 8i SFF RAID/HBA-Adapter (ein Anschluss) RAID-Flash-Stromversorgungsmodul-Anschluss CFF RAID-Adapter In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an CFF RAID-Adaptern befinden. Abbildung 187. Ein Gen 3 16i CFF RAID-Adapter (vier Anschlüsse) RAID-Flash-Stromversorgungsmodul-Anschluss Stromversorgung Eingangsanschluss der Systemplatine ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 271: Anschlüsse Auf Der Prozessorplatine Für Die Kabelführung

    Abbildung 188. Ein Gen 4 16i CFF RAID-Adapter (vier Anschlüsse) Stromversorgung RAID-Flash-Stromversorgungsmodul-Anschluss Eingangsanschluss der Systemplatine Anschlüsse auf der Prozessorplatine für die Kabelführung In den folgenden Abbildungen sind die internen Anschlüsse auf der Prozessorplatine dargestellt, die für die interne Kabelführung verwendet werden. Kapitel 6 Interne Kabelführung...
  • Seite 272 Netzteilanschluss für GPU und hintere PCIe-Anschluss 4 Rückwandplatine Adaptersteckplatz 2 PCIe-Anschluss 3 PCIe-Anschluss 7 Anschluss für Pumpe 2 PCIe-Anschluss 8 Anschluss für Schalter gegen unbefugten Zugriff SAS/SATA-0-Anschluss Anschluss des Bedienfelds SAS/SATA-1-Anschluss LCD-Anschluss des Bedienfelds SAS/SATA-2-Anschluss PCIe-Anschluss 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 273 Tabelle 37. Anschlüsse auf der Prozessorplatine für die Kabelführung (Forts.) Anschlüsse Seitenbandanschluss für hintere Rückwandplatine PCIe-Anschluss 1 Signalanschluss für M.2/7-mm-Rückwandplatine Externer LCD-Anschluss Anschluss für Pumpe 1 M.2-Netzteilanschluss Leckerkennungsanschluss VGA-Anschluss an der Vorderseite Adaptersteckplatz 1 Kapitel 6 Interne Kabelführung...

  • Seite 274: Kabelführung

    „Signalkabelführung für Rückwandplatine (ein Prozessor)“ auf Seite 296 „Signalkabelführung für Rückwandplatine (zwei Prozessoren)“ auf Seite 348. • „Kabelführung für Gen 4 CFF RAID-Adapter“ auf Seite 265 • „Kabelführung für Gen 3 CFF RAID-Adapter“ auf Seite 266 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 275 Kabelführung für Gen 4 CFF RAID-Adapter Tabelle 38. Kabelführung für Gen 4 CFF RAID-Adapter Abbildung 190. Kabelführung für Gen 4 CFF RAID- Abbildung 191. Kabelführung für Gen 4 CFF RAID- Adapter mit zwei installierten Prozessoren Adapter mit einem installierten Prozessor Stromversorgung Netzteilanschluss für Stromversorgung...

  • Seite 276: E/A-Modul An Der Vorderseite

    • In den Abbildungen wird das Verkabelungsszenario für Servermodelle mit 2,5-Zoll- und 3,5-Zoll- Laufwerkpositionen an der Vorderseite dargestellt. Die Position der Anschlüsse an der Vorderseite des Servers variiert je nach Modell. Detaillierte Informationen zur Position der E/A-Komponenten an der ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 277: Schalter Gegen Unbefugten Zugriff

    Vorderseite für verschiedene Modelle finden Sie unter „Vorderansicht“ auf Seite 21 „E/A-Modul an der Vorderseite“ auf Seite Abbildung 194. Kabelführung für ein E/A-Modul an der Abbildung 195. Kabelführung für ein E/A-Modul an der Vorderseite im 2,5-Zoll-Gehäuse Vorderseite im 3,5-Zoll-Gehäuse VGA-Anschluss VGA-Anschluss Anschluss für externes LCD-Diagnosegerät Hinweis...

  • Seite 278: Raid-Flash-Stromversorgungsmodule

    Kabel für Schalter gegen unbefugten Zugriff Anschluss für Schalter gegen unbefugten Zugriff RAID-Flash-Stromversorgungsmodule In diesem Abschnitt wird die Kabelführung für RAID-Flash-Stromversorgungsmodule beschrieben. Positionen der RAID-Flash-Stromversorgungsmodule Verwenden Sie die folgende Abbildung und Tabelle, um die Position der RAID-Flash- Stromversorgungsmodule zu finden. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 279 Abbildung 197. RAID-Flash-Stromversorgungsmodule im Gehäuse Position Szenario RAID-Flash-Stromversorgungsmodul im Gehäuse 2,5-Zoll-Gehäuse mit einem Standard- oder Hochleistungskühlkörper RAID-Flash-Stromversorgungsmodul an der 2,5-Zoll- oder 3,5-Zoll-Gehäuse mit einem Luftführung Standardkühlkörper RAID-Flash-Stromversorgungsmodul in Steckplatz 3 • 3,5-Zoll-Gehäuse mit einem Hochleistungskühlkörper • 2,5-Zoll-Gehäuse mit installiertem Wasserkühlungsmodul Kapitel 6 Interne Kabelführung...

  • Seite 280: Kabelführung Der Raid-Flash-Stromversorgungsmodule

    Kabelführung der RAID-Flash-Stromversorgungsmodule In den folgenden Abbildungen ist die Kabelführung der RAID-Flash-Stromversorgungsmodule in verschiedenen Positionen dargestellt: Auf dem Gehäuse Abbildung 198. Flash-Stromversorgung für SFF RAID/ Abbildung 199. Flash-Stromversorgung für CFF RAID- HBA-Adapter Adapter ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 281: Rückwandplatine Für M.2-Laufwerke

    Auf der Luftführung An Steckplatz 3 Abbildung 200. Flash-Stromversorgung für SFF RAID/ Abbildung 201. Flash-Stromversorgung für SFF RAID/ HBA-Adapter HBA-Adapter RAID-Flash-Stromversorgungsmodul RAID-Flash-Stromversorgungsanschluss auf dem 1 2 3 1 2 3 RAID/HBA-Adapter Rückwandplatine für M.2-Laufwerke In diesem Abschnitt finden Sie Informationen zur Kabelführung für die M.2-Laufwerke. Ihr Server unterstützt Rückwandplatinen für M.2 SATA/NVMe-Laufwerke.
  • Seite 282 • Informationen zu den Positionen der M.2-Anschlüsse an den Rückwandplatinen und der Prozessorplatine finden Sie unter „M.2-Rückwandplatine und M.2-Laufwerk austauschen“ auf Seite 166 „Anschlüsse auf der Prozessorplatine für die Kabelführung“ auf Seite 261. • In der folgenden Abbildung und Tabelle wird die unterstützte Rückwandplatine für M.2-Laufwerke aufgeführt: ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 283: Rückwandplatine Für 7-Mm-Laufwerke

    Kabelführung für M.2-SATA/NVMe x4 Rückwandplatine M.2-Stromversorgung M.2-Netzteilanschluss M.2-Signal 7-mm-/M.2-Signalanschluss auf der Prozessorplatine (für SATA-Signal) PCIe 8 (für NVMe-Signal; verbunden, wenn zwei Prozessoren installiert sind) PCIe 1 (für NVMe-Signal; verbunden, wenn ein Prozessor installiert ist) Anmerkung: In den Abbildungen oben wird die M.2-Laufwerkbaugruppe im 2,5-Zoll-/3,5-Zoll- Laufwerkgehäuse als Beispiel verwendet.
  • Seite 284 Rechts: Seitenbandanschluss des hinteren Festplattenlaufwerks Seitenbandanschluss am 7-mm-Solid-State-Laufwerk PCIe 8 (für NVMe-Signal; verbunden, wenn zwei 2–1 Prozessoren installiert sind) 7-mm-/M.2-Signalanschluss auf der Systemplatine 2–2 (für SATA-Signal) PCIe 1 (für NVMe-Signal; verbunden, wenn ein 2–3 Prozessor installiert ist) ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 285: Hintere Rückwandplatine Für Nvme-Laufwerke

    Hintere Rückwandplatine für NVMe-Laufwerke Verwenden Sie diesen Abschnitt, um die Kabelführung von hinteren NVMe-Rückwandplatinen mit einem und zwei installierten Prozessoren zu verstehen. • Die integrierten Anschlussmöglichkeiten von hinteren Rückwandplatinen für NVMe-Laufwerke unterscheiden sich je nachdem, ob ein oder zwei Prozessoren installiert sind. •...
  • Seite 286 Rückwandplatine für Laufwerke“ auf Seite 254. Abbildung 207. Netzkabelanschluss an der Rückwandplatine Netzteilanschluss auf der vorderen Rückwandplatine Netzteilanschluss für vordere Rückwandplatine Netzteilanschluss auf der hinteren Rückwandplatine Links: Netzteilanschluss für hinteres Festplattenlaufwerk Rechts: Seitenbandanschluss für hinteres Festplattenlaufwerk ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 287: Wasserkühlungsmodul

    Anmerkung: Für eine bessere Kabelführung muss das Flüssigkeitserkennungssensormodul in einer bestimmten Halterung installiert werden. Stellen Sie sicher, dass das Modul in den Halteklammern gesichert ist. Details finden Sie in der folgenden Abbildung oder unter „Lenovo Neptune(TM) Wasserkühlungsmodul installieren“ auf Seite 156.

  • Seite 288: X 2,5-Zoll-Sas/Sata + 4 X 2,5-Zoll-Nvme (Wasserkühlung)

    In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung für ein Konfiguration von 10 SAS/SATA- ↔ ↔ ↔ Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ … ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 289: Kabelführung Mit Einem Sff Hba/Raid-Adapter

    Abbildung 208. Kabelführung für integrierte Konfiguration von 6 x SAS/SATA- und 4 x NVMe-Laufwerken an der Vorderseite Tabelle 40. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1 NVMe 0–1 Vordere BP (NVMe)
  • Seite 290 Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 41. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 Vordere BP (NVMe) NVMe 0–1 PCIe 2 NVMe 2–3 PCIe 1 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 291 Abbildung 210. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerke an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) Tabelle 42. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Vordere BP (NVMe) NVMe 0–1...

  • Seite 292: 2,5-Zoll-Sas/Sata + 2 X 2,5-Zoll-Anybay + 2 X 2,5-Zoll-Nvme (Wasserkühlung)

    „Kabelführung für integrierte Konfiguration“ auf Seite 282 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 284 Kabelführung für integrierte Konfiguration In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 293 Abbildung 211. Kabelführung bei einer integrierten Konfiguration von 6 x SAS/SATA-Laufwerken und 2 x AnyBay- und 2 x NVMe-Laufwerkpositionen an der Vorderseite Tabelle 43. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1...
  • Seite 294 Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) Tabelle 44. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Vordere BP (NVMe) NVMe 0–1 PCIe 2 NVMe 2–3 PCIe 1 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 295: X 2,5-Zoll-Sas/Sata (Wasserkühlung)

    Abbildung 213. Kabelführung für 6 x SAS/SATA-Laufwerke und 2 x AnyBay-Laufwerke und 2 x NVMe-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 45. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 NVMe 0–1...
  • Seite 296 In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 8 x 2,5-Zoll-SAS/ ↔ ↔ SATA-Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ ↔ , … ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 297 Abbildung 214. Kabelführung für integrierte Konfiguration von 8 x 2,5-Zoll-SAS/SATA-Laufwerken an der Vorderseite Tabelle 46. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 8i oder 16i SFF HBA/RAID-Adapter (Gen.
  • Seite 298 Abbildung 215. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter (Gen. 4) Tabelle 47. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 299: X 2,5-Zoll-U.3-Laufwerke Mit 10 X 2,5-Zoll-Anybay-Rückwandplatine (Wasserkühlung)

    Abbildung 216. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 48. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 8 x 2,5-Zoll-U.3-Laufwerke mit 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Wasserkühlung) Verwenden Sie diesen Abschnitt, um die Kabelführung für 8 x U.3-Laufwerke für eine...

  • Seite 300: 10 X 2,5-Zoll-Sas/Sata (Wasserkühlung)

    Vordere BP (SAS) SAS 0, SAS 1 10 x 2,5-Zoll-SAS/SATA (Wasserkühlung) Verwenden Sie diesen Abschnitt, um die Kabelführung von 10 x SAS/SATA-Laufwerken an der Vorderseite für eine Wasserkühlungskonfiguration mit installierter vorderer 10 x 2,5-Zoll-AnyBay-Rückwandplatine zu verstehen. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 301 Informationen zum Anschließen der Kabel bei einer Rückwandplatine für 7-mm-Laufwerke finden Sie unter „Rückwandplatine für 7-mm-Laufwerke“ auf Seite 273. Informationen zum Anschließen von Netzkabeln bei einer Rückwandplatine für 2,5- oder 3,5-Zoll- Standardlaufwerke finden Sie unter „Netzkabelführung für Rückwandplatine“ auf Seite 275.
  • Seite 302 SAS 0 SATA 0 SAS 1, SAS 2 SATA 1, SATA 2 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 16i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 303 Abbildung 219. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 16i SFF RAID- Adapter (Gen. 4) Tabelle 51. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 SAS 2 Kapitel 6 Interne Kabelführung...

  • Seite 304: 10 X 2,5-Zoll-Nvme (Wasserkühlung)

    SAS 0, SAS 1 C0, C1 SAS 2 10 x 2,5-Zoll-NVMe (Wasserkühlung) Verwenden Sie diesen Abschnitt, um die Kabelführung von 10 x NVMe-Laufwerken an der Vorderseite für eine Wasserkühlungskonfiguration mit installierter vorderer 10 x 2,5-Zoll-AnyBay-Rückwandplatine zu verstehen. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 305 Informationen zum Anschließen der Kabel bei einer Rückwandplatine für 7-mm-Laufwerke finden Sie unter „Rückwandplatine für 7-mm-Laufwerke“ auf Seite 273. Informationen zum Anschließen von Netzkabeln bei einer Rückwandplatine für 2,5- oder 3,5-Zoll- Standardlaufwerke finden Sie unter „Netzkabelführung für Rückwandplatine“ auf Seite 275.

  • Seite 306: Signalkabelführung Für Rückwandplatine

    Zum Anschließen von Signalkabeln für eine SAS/SATA-Rückwandplatine für 4 x 3,5-Zoll-Standardlaufwerke an der Vorderseite beachten Sie je nach Serverkonfiguration die folgenden Kabelführungsszenarien: • „Kabelführung für integrierte Konfiguration“ auf Seite 297 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 299 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 307: Kabelführung Für Integrierte Konfiguration

    Kabelführung für integrierte Konfiguration In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 4 x 3,5-Zoll-SAS/ ↔ ↔ SATA-Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔...
  • Seite 308 Vorderseite mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 55. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine mit einer hinteren SAS/SATA- Rückwandplatine und einer Prozessorplatine für integrierte Konfiguration Rückwandplatine Vordere BP (SAS) SAS (vorne) SATA 0 Hintere BP (SAS) SAS (hinten) SATA 2 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 309: Kabelführung Mit Einem Sff Hba/Raid-Adapter

    Kabelführung mit einem SFF HBA/RAID-Adapter In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) installiert ist. In der folgenden Abbildung wird die Kabelführung bei einer Konfiguration von 4 x 3,5-Zoll-SAS/SATA- Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID-Adapter dargestellt.
  • Seite 310 Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen. 3) installiert ist. Abbildung 225. Kabelführung für 4 x 3,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter (Gen. 3) und 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 311 Tabelle 57. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein SFF HBA/ RAID-Adapter installiert ist Rückwandplatine Vordere BP (SAS) Hintere BP (SAS) SAS (hinten) In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen. 4) installiert ist. Abbildung 226.
  • Seite 312 Tabelle 58. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein SFF HBA/ RAID-Adapter installiert ist Rückwandplatine Vordere und hintere BP (SAS) ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 313: 3,5-Zoll-Anybay-Rückwandplatine (Ein Prozessor)

    4 x 3,5-Zoll-AnyBay-Rückwandplatine (ein Prozessor) Verwenden Sie diesen Abschnitt, um die Kabelführung der AnyBay-Rückwandplatine für das Servermodell mit vier 3,5-Zoll-Laufwerken an der Vorderseite zu verstehen. Informationen zum Anschließen der Kabel bei einer Rückwandplatine für 7-mm-Laufwerke finden Sie unter „Rückwandplatine für 7-mm-Laufwerke“ auf Seite 273.
  • Seite 314 Konfiguration dargestellt. Tabelle 59. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration SAS/SATA-Kabelführung NVMe-Kabelführung SAS/SATA- NVMe- Anschluss Anschluss Vordere BP SATA 0 2-3, 0–1 Vordere BP PCIe 1, PCIe 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 315 Tabelle 60. Kabelführung bei einer integrierten Konfiguration von 4 x 3,5-Zoll-AnyBay-Laufwerkpositionen an der Vorderseite mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite SAS/SATA-Kabelführung NVMe-Kabelführung Vordere BP SATA 0 NVMe- Anschluss Hintere BP 2-3, 0–1 Vordere BP SATA 2 PCIe 1, PCIe 2 Kabelführung mit einem SFF HBA/RAID-Adapter In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen.
  • Seite 316 SAS/SATA-Kabelführung NVMe-Kabelführung SAS/SATA- NVMe- Anschluss Anschluss Vordere BP 2-3, 0–1 Vordere BP PCIe 1, PCIe 2 Anmerkung: Die SFF HBA/RAID-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Kabelführungsmethode ist jedoch ähnlich. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 317 Tabelle 62. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein 8i SFF RAID-Adapter (Gen. 3) und 2 x 2,5-Zoll-SAS/SATA-Laufwerke an der Rückseite installiert sind NVMe-Kabelführung Anschluss Vordere BP NVMe- Anschluss Hintere BP 2-3, 0–1 Vordere BP PCIe 1, PCIe 2 Kapitel 6 Interne Kabelführung...
  • Seite 318 Tabelle 63. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein 8i SFF RAID-Adapter (Gen. 4) und 2 x 2,5-Zoll-SAS/SATA-Laufwerke an der Rückseite installiert sind SAS/SATA-Kabelführung NVMe-Kabelführung SAS/SATA- NVMe- Anschluss Anschluss Vordere und 2-3, 0–1 Vordere BP PCIe 1, PCIe 2 hintere BP ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 319: X 2,5-Zoll-Laufwerke An Der Vorderseite (Ein Prozessor)

    4 x 2,5-Zoll-Laufwerke an der Vorderseite (ein Prozessor) Verwenden Sie diesen Abschnitt, um die Kabelführung von Signalkabelverbindungen für vordere Rückwandplatinen für 4 x 2,5-Zoll-Laufwerke zu verstehen, wenn ein Prozessor installiert ist. 4 x 2,5-Zoll-SAS/SATA-Rückwandplatine (ein Prozessor) Verwenden Sie diesen Abschnitt, um die Kabelführung der SAS/SATA-Rückwandplatine für das Servermodell mit 4 x 2,5-Zoll-Laufwerken an der Vorderseite zu verstehen.
  • Seite 320 ↔ ↔ ↔ , ... Abbildung 227. Kabelführung bei einer integrierten Konfiguration von 4 x 2,5-Zoll-AnyBay-Laufwerkpositionen an der Vorderseite Tabelle 64. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration Rückwandplatinen Vordere BP (SAS) SATA 0 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 321 Kapitel 6 Interne Kabelführung...
  • Seite 322 , ... Abbildung 228. Kabelführung für 4 x 2,5-Zoll-AnyBay-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter Tabelle 65. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein SFF HBA/ RAID-Adapter installiert ist Rückwandplatinen Vordere BP (SAS) ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 323 Anmerkungen: • Die SFF HBA/RAID-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Kabelführungsmethode ist jedoch ähnlich. • Informationen zum Anschließen von Kabeln für das RAID-Flash-Stromversorgungsmodul finden Sie unter „RAID-Flash-Stromversorgungsmodule“ auf Seite 268. Kabelführung für 4 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem installierten CFF 8i RAID-Adapter (Gen.

  • Seite 324: 2,5-Zoll-Nvme-Rückwandplatine (Ein Prozessor)

    Informationen zum Anschließen der Kabel bei einer Rückwandplatine für 7-mm-Laufwerke finden Sie unter „Rückwandplatine für 7-mm-Laufwerke“ auf Seite 273. Informationen zum Anschließen von Netzkabeln bei einer Rückwandplatine für 2,5- oder 3,5-Zoll- Standardlaufwerke finden Sie unter „Netzkabelführung für Rückwandplatine“ auf Seite 275. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 325 Kabelführung für integrierte Konfiguration mit einem Prozessor In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 4 x 2,5-Zoll-NVMe- ↔ ↔ ↔...

  • Seite 326: 2,5-Zoll-U.3-Laufwerke An Der Vorderseite Mit 4 X 3,5-Zoll-Anybay-Rückwandplatine (Ein Prozessor)

    4 x 2,5-Zoll-U.3-Laufwerke an der Vorderseite mit 4 x 3,5-Zoll-AnyBay- Rückwandplatine (ein Prozessor) Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Anschlüssen an der Rückwandplatine und einem 8i SFF RAID-Adapter (Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 327: X 2,5-Zoll-Laufwerke An Der Vorderseite (Ein Prozessor)

    Abbildung 232. Kabelführung für 4 x 2,5-Zoll-U.3-Laufwerken an der Vorderseite mit einem 8i SFF RAID-Adapter (Gen. 4) Tabelle 69. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) 8 x 2,5-Zoll-Laufwerke an der Vorderseite (ein Prozessor) Verwenden Sie diesen Abschnitt, um die Kabelführung von Signalkabelverbindungen für vordere Rückwandplatinen für 8 x 2,5-Zoll-Laufwerke zu verstehen, wenn ein Prozessor installiert ist.
  • Seite 328 In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 8 x 2,5-Zoll-SAS/ ↔ ↔ SATA-Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ ↔ , … ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 329 Abbildung 233. Kabelführung für integrierte Konfiguration von 8 x 2,5-Zoll-SAS/SATA-Laufwerken an der Vorderseite Tabelle 70. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1 Kapitel 6 Interne Kabelführung...

  • Seite 330: Kabelführung Mit Einem Sff Hba/Raid-Adapter

    SATA 1 Hintere BP (SAS) SATA 2 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 8i oder 16i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 331 Abbildung 235. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) Tabelle 72. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Kapitel 6 Interne Kabelführung...
  • Seite 332 Abbildung 236. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 73. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 333 Abbildung 237. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter (Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 74. Zuordnung zwischen einer vorderen und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/ RAID-Adapter Rückwandplatine Vordere BP (SAS)
  • Seite 334 C0, C1 Hintere BP (SAS) SATA 2 Kabelführung mit einem CFF RAID-Adapter In der folgenden Abbildung und Tabelle ist die Zuordnung zwischen Anschlüssen an der Rückwandplatine und einem 8i oder CFF 16i RAID-Adapter (Gen. 3) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 335 Abbildung 239. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder CFF 16i RAID-Adapter (Gen. 3) Tabelle 76. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere BP (SAS) SAS 0 SAS 1 CFF RAID-Adapter MB-Eingang PCIe 2 In der folgenden Abbildung und Tabelle ist die Zuordnung zwischen Anschlüssen an der Rückwandplatine...
  • Seite 336 Adapter (Gen. 3) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken Tabelle 77. Zuordnung zwischen einer vorderen und einer hinteren SAS/SATA-Rückwandplatine und einem CFF RAID- Adapter Rückwandplatine/Adapter Vordere BP (SAS) SAS 0 SAS 1 CFF RAID-Adapter MB-Eingang PCIe 2 Hintere BP (SAS) SAS (hinten) SATA 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 337 Abbildung 241. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem CFF 16i RAID- Adapter (Gen. 3 oder Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken Tabelle 78. Zuordnung zwischen einer vorderen und einer hinteren SAS/SATA-Rückwandplatine und einem CFF RAID- Adapter Rückwandplatine/Adapter Vordere BP (SAS)

  • Seite 338: 2,5-Zoll-U.3-Laufwerke Mit 10 X 2,5-Zoll-Anybay-Rückwandplatine (Ein Prozessor)

    Abbildung 242. Kabelführung für 8 x 2,5-Zoll-U.3-Laufwerken an der Vorderseite mit einem 8i SFF RAID-Adapter (Gen. 4) Tabelle 79. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 339: 2,5-Zoll-Sas/Sata + 4 X 2,5-Zoll-Anybay (Ein Prozessor)

    10 x 2,5-Zoll-Laufwerke an der Vorderseite (ein Prozessor) Verwenden Sie diesen Abschnitt, um die Kabelführung von Signalkabelverbindungen für vordere Rückwandplatinen für 10 x 2,5-Zoll-Laufwerke zu verstehen, wenn ein Prozessor installiert ist. 6 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-AnyBay (ein Prozessor) Verwenden Sie diesen Abschnitt, um die Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 AnyBay-Laufwerke an der Vorderseite mit installierter 6 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-AnyBay- Rückwandplatine zu verstehen.
  • Seite 340 Tabelle 80. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1, SAS 2 SATA 1, SATA 2 NVMe 2–3, 0–1 Vordere BP (NVMe) PCIe 1, 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 341 Abbildung 244. Kabelführung bei einer integrierten Konfiguration von 6 x SAS/SATA-Laufwerken an der Vorderseite und 4 x NVMe-Laufwerkpositionen an der Vorderseite Tabelle 81. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1...
  • Seite 342 Vorderseite mit einem 16i SFF RAID-Adapter (Gen. 4) Tabelle 82. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Vordere BP (NVMe) NVMe 2–3, 0–1 PCIe 1, 2 Vordere BP (SAS) SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 343 Abbildung 246. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und ein 16i SFF RAID-Adapter (Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 83. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS)
  • Seite 344 Vorderseite mit einem 16i SFF RAID-Adapter (Gen. 3) Tabelle 84. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 Vordere BP (NVMe) NVMe 2–3, 0–1 PCIe 1, 2 Vordere BP (SAS) SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 345 Abbildung 248. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und ein 16i SFF RAID-Adapter (Gen. 3) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 85. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS)

  • Seite 346: 2,5-Zoll-Sas/Sata + 2 X 2,5-Zoll-Anybay + 2 X 2,5-Zoll-Nvme (Ein Prozessor)

    „Kabelführung für integrierte Konfiguration“ auf Seite 336 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 337 Kabelführung für integrierte Konfiguration In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 347 Abbildung 249. Kabelführung bei einer integrierten Konfiguration von 6 x SAS/SATA-Laufwerken und 2 x AnyBay- und 2 x NVMe-Laufwerkpositionen an der Vorderseite Tabelle 86. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1...
  • Seite 348 Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) Tabelle 87. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Vordere BP (NVMe) NVMe 2–3, 0–1 PCIe 1, 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 349 Abbildung 251. Kabelführung für 6 x SAS/SATA-Laufwerke und 2 x AnyBay-Laufwerke und 2 x NVMe-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 88. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 Vordere BP (NVMe)
  • Seite 350 In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung für ein Konfiguration von 10 SAS/SATA- ↔ ↔ ↔ Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ … ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 351 Abbildung 252. Kabelführung für integrierte Konfiguration von 10 x 2,5-Zoll-SAS/SATA-Laufwerken an der Vorderseite Tabelle 89. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1, SAS 2 SATA 1, SATA 2 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 16i SFF HBA/RAID-Adapter (Gen.
  • Seite 352 Abbildung 253. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 16i SFF RAID- Adapter (Gen. 4) Tabelle 90. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 353 Abbildung 254. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite und einen 16i SFF RAID- Adapter (Gen. 4) mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite installiert Tabelle 91. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS)
  • Seite 354 Abbildung 255. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 16i SFF RAID- Adapter (Gen. 3) Tabelle 92. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 355 Abbildung 256. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite und einen 16i SFF RAID- Adapter (Gen. 3) mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite installiert Tabelle 93. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS)
  • Seite 356 Abbildung 257. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem CFF 16i RAID- Adapter (Gen. 3 oder Gen. 4) Tabelle 94. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere Rückwandplatine SAS 0 SAS 1 SAS 2 CFF RAID-Adapter MB-Eingang PCIe 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 357 Abbildung 258. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite und einen CFF 16i RAID- Adapter (Gen. 3 oder Gen. 4) mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite installiert Tabelle 95. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere Rückwandplatine...

  • Seite 358: Signalkabelführung Für Rückwandplatine (Zwei Prozessoren)

    Zum Anschließen von Signalkabeln für eine SAS/SATA-Rückwandplatine für 4 x 3,5-Zoll-Standardlaufwerke an der Vorderseite beachten Sie je nach Serverkonfiguration die folgenden Kabelführungsszenarien: • „Kabelführung für integrierte Konfiguration“ auf Seite 349 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 352 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 359 Kabelführung für integrierte Konfiguration In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 4 x 3,5-Zoll-SAS/ ↔ ↔ SATA-Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔...
  • Seite 360 Vorderseite mit 2 x 2,5-Zoll-NVMe-Laufwerken an der Rückseite Tabelle 97. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine mit einer hinteren NVMe-Rückwandplatine und einer bei Prozessorplatine für integrierte Konfiguration Rückwandplatine Vordere BP (SAS) SATA 0 NVMe 0, NVMe 1 Hintere BP (NVMe) PCIe 6 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 361 Abbildung 261. Kabelführung bei einer integrierten Konfiguration von 4 x 3,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 98. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine mit einer hinteren SAS/SATA- Rückwandplatine und einer Prozessorplatine für integrierte Konfiguration Rückwandplatine Vordere BP (SAS) SAS (vorne) SATA 0...
  • Seite 362 , … Abbildung 262. Kabelführung für 4 x 3,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter Tabelle 99. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein SFF HBA/ RAID-Adapter installiert ist Rückwandplatine Vordere BP (SAS) ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 363 Anmerkungen: • Die SFF HBA/RAID-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Kabelführungsmethode ist jedoch ähnlich. • Informationen zum Anschließen von Kabeln für das RAID-Flash-Stromversorgungsmodul finden Sie unter „RAID-Flash-Stromversorgungsmodule“ auf Seite 268. Abbildung 263. Kabelführung für 4 x 3,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter und 2 x 2,5-Zoll-NVMe-Laufwerken an der Rückseite Tabelle 100.
  • Seite 364 Tabelle 101. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein SFF HBA/ RAID-Adapter installiert ist Rückwandplatine Vordere BP (SAS) Hintere BP (SAS) SAS (hinten) In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen. 4) installiert ist. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 365 Abbildung 265. Kabelführung für 4 x 3,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter (Gen. 4) und 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 102. Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/Adapteranschlüssen, wenn ein SFF HBA/ RAID-Adapter installiert ist Rückwandplatine Vordere und hintere BP (SAS) Kapitel 6 Interne Kabelführung...
  • Seite 366 Zum Anschließen von Signalkabeln für eine Rückwandplatine für 4 x 3,5-Zoll-Standardlaufwerke an der Vorderseite beachten Sie je nach Serverkonfiguration die folgenden Kabelführungsszenarien: • „Kabelführung für integrierte Konfiguration“ auf Seite 357 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 359 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 367 Kabelführung für integrierte Konfiguration In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. Tabelle 103. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration SAS/SATA-Kabelführung NVMe-Kabelführung SAS/SATA- NVMe- Anschluss Anschluss Vordere BP SATA 0 2–3, 0–1 Vordere BP...
  • Seite 368 Tabelle 104. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine mit einer hinteren NVMe-Rückwandplatine und einer Prozessorplatine für integrierte Konfiguration NVMe-Kabelführung Anschluss Vordere BP SATA 0 NVMe- Anschluss NVMe Hintere BP PCIe 6 2–3, 0–1 Vordere BP PCIe 1, PCIe 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 369 Tabelle 105. Kabelführung bei einer integrierten Konfiguration von 4 x 3,5-Zoll-AnyBay-Laufwerkpositionen an der Vorderseite mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite SAS/SATA-Kabelführung NVMe-Kabelführung Vordere BP SATA 0 NVMe- Anschluss Hintere BP 2–3, 0–1 Vordere BP SATA 2 PCIe 1, PCIe 2 Kabelführung mit einem SFF HBA/RAID-Adapter In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen.
  • Seite 370 SAS/SATA-Kabelführung NVMe-Kabelführung SAS/SATA- NVMe- Anschluss Anschluss Vordere BP 2–3, 0–1 Vordere BP PCIe 1, PCIe 2 Anmerkung: Die SFF HBA/RAID-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Kabelführungsmethode ist jedoch ähnlich. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 371 Tabelle 107. Zuordnung zwischen Rückwandplatine und Prozessorplatine/Adapter, wenn ein SFF HBA/RAID-Adapter und 2 x 2,5-Zoll-NVMe-Laufwerke an der Rückseite installiert sind NVMe-Kabelführung Anschluss Vordere BP NVMe- Anschluss NVMe Hintere BP PCIe 6 2–3, 0–1 Vordere BP PCIe 1, PCIe 2 Kapitel 6 Interne Kabelführung...
  • Seite 372 Tabelle 108. Zuordnung zwischen Rückwandplatine und Prozessorplatine/Adapter, wenn ein 8i SFF RAID-Adapter (Gen. 3) und 2 x 2,5-Zoll-SAS/SATA-Laufwerke an der Rückseite installiert sind NVMe-Kabelführung Anschluss Vordere BP NVMe- Anschluss Hintere BP 2–3, 0–1 Vordere BP PCIe 1, PCIe 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 373 Tabelle 109. Zuordnung zwischen Rückwandplatine und Prozessorplatine/Adapter, wenn ein 8i SFF RAID-Adapter (Gen. 4) und 2 x 2,5-Zoll-SAS/SATA-Laufwerke an der Rückseite installiert sind SAS/SATA-Kabelführung NVMe-Kabelführung SAS/SATA- NVMe- Anschluss Anschluss Vordere und 2–3, 0–1 Vordere BP PCIe 1, PCIe 2 hintere BP Kapitel 6 Interne Kabelführung...

  • Seite 374: X 2,5-Zoll-Laufwerke An Der Vorderseite

    „Kabelführung für integrierte Konfiguration“ auf Seite 365 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 367 • „Kabelführung für 4 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem installierten CFF 8i RAID-Adapter (Gen. 3)“ auf Seite 368 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 375 Kabelführung für integrierte Konfiguration In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 4 x 2,5-Zoll- ↔ AnyBay-Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔...

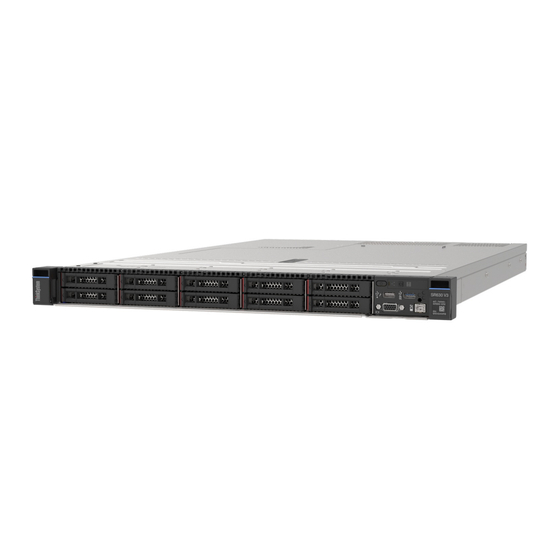

  • Seite 376 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 377 Kabelführung mit einem SFF HBA/RAID-Adapter In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) installiert ist. In der folgenden Abbildung wird die Kabelführung bei einer Konfiguration von 4 x 2,5-Zoll-AnyBay- Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID-Adapter dargestellt.
  • Seite 378 In der folgenden Tabelle ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinen-/ Adapteranschlüssen dargestellt, wenn ein 8i CFF RAID-Adapter (Gen. 3) installiert ist. Abbildung 268. Kabelführung für 4 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem installierten CFF 8i RAID-Adapter ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 379 Tabelle 112. Zuordnung zwischen Rückwandplatine und Prozessorplatine/Adapter, wenn ein CFF RAID-Adapter installiert ist Rückwandplatinen Vordere BP (SAS) MB-Eingang CFF RAID-Adapter PCIe 3 4 x 2,5-Zoll-NVMe-Rückwandplatine Verwenden Sie diesen Abschnitt, um die Kabelführung der NVMe-Rückwandplatine für das Servermodell mit vier vorderen 2,5-Zoll-Laufwerken zu verstehen. Informationen zum Anschließen der Kabel bei einer Rückwandplatine für 7-mm-Laufwerke finden Sie unter „Rückwandplatine für 7-mm-Laufwerke“...

  • Seite 380: 2,5-Zoll-U.3-Laufwerke An Der Vorderseite Mit 4 X 3,5-Zoll-Anybay-Rückwandplatine

    PCIe 3, PCIe 4 4 x 2,5-Zoll-U.3-Laufwerke an der Vorderseite mit 4 x 3,5-Zoll-AnyBay- Rückwandplatine Verwenden Sie diesen Abschnitt, um die Kabelführung für 4 x U.3-Laufwerke mit einer 4 x 3,5-Zoll-AnyBay- Rückwandplatine und zwei installierten Prozessoren zu verstehen. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 381: X 2,5-Zoll-Laufwerke An Der Vorderseite

    Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Anschlüssen an der Rückwandplatine und einem 8i SFF RAID-Adapter (Gen. 4) dargestellt. Abbildung 270. Kabelführung für 4 x 2,5-Zoll-U.3-Laufwerken an der Vorderseite mit einem 8i SFF RAID-Adapter (Gen. 4) Tabelle 114.
  • Seite 382 In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 8 x 2,5-Zoll-SAS/ ↔ ↔ SATA-Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ ↔ , … ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 383 Abbildung 271. Kabelführung für integrierte Konfiguration von 8 x 2,5-Zoll-SAS/SATA-Laufwerken an der Vorderseite Tabelle 115. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1 Kapitel 6 Interne Kabelführung...
  • Seite 384 SATA 1 Hintere BP (SAS) SATA 2 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 8i oder 16i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 385 Abbildung 273. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID- Adapter (Gen. 4) Tabelle 117. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Kapitel 6 Interne Kabelführung...
  • Seite 386 Abbildung 274. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 118. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 387 Abbildung 275. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 119. Zuordnung zwischen einer vorderen und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/ RAID-Adapter Rückwandplatine Vordere BP (SAS)

  • Seite 388: Kabelführung Mit Einem Cff Raid-Adapter

    C0, C1 Hintere BP (SAS) SATA 2 Kabelführung mit einem CFF RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 8i oder CFF 16i RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 389 Abbildung 277. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder CFF 16i RAID-Adapter (Gen. 3 oder Gen. 4) Tabelle 121. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere BP (SAS) SAS 0 SAS 1 CFF RAID-Adapter MB-Eingang PCIe 3...
  • Seite 390 Adapter (Gen. 3) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken Tabelle 122. Zuordnung zwischen einer vorderen und einer hinteren SAS/SATA-Rückwandplatine und einem CFF RAID- Adapter Rückwandplatine/Adapter Vordere BP (SAS) SAS 0 SAS 1 CFF RAID-Adapter MB-Eingang PCIe 3 Hintere BP (SAS) SAS (hinten) SATA 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 391 Abbildung 279. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem CFF 16i RAID- Adapter (Gen. 3 oder Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken Tabelle 123. Zuordnung zwischen einer vorderen und einer hinteren SAS/SATA-Rückwandplatine und einem CFF RAID- Adapter Rückwandplatine/Adapter Vordere BP (SAS)

  • Seite 392: 2,5-Zoll-U.3-Laufwerke Mit 10 X 2,5-Zoll-Anybay-Rückwandplatine

    Abbildung 280. Kabelführung für 8 x 2,5-Zoll-U.3-Laufwerken an der Vorderseite mit einem 8i SFF RAID-Adapter (Gen. 4) Tabelle 124. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 393: 10 X 2,5-Zoll-Laufwerke An Der Vorderseite

    10 x 2,5-Zoll-Laufwerke an der Vorderseite Verwenden Sie diesen Abschnitt, um die Kabelführung von Signalkabelverbindungen für Rückwandplatinen für 10 x 2,5-Zoll-Laufwerke zu verstehen. Bei einer Konfiguration mit 10 x 2,5-Zoll-Laufwerken an der Vorderseite unterstützt Ihr Server die folgenden vorderen Rückwandplatinen: 6 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-AnyBay-Rückwandplatine In diesem Abschnitt werden die Alternativen erklärt, die eine 6 x SAS/SATA + 4 x AnyBay-Rückwandplatine bietet.
  • Seite 394 Tabelle 125. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1, SAS 2 SATA 1, SATA 2 NVMe 2–3, 0–1 Vordere BP (NVMe) PCIe 1, 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 395 Abbildung 282. Kabelführung bei einer integrierten Konfiguration von 6 x SAS/SATA-Laufwerken an der Vorderseite und 4 x NVMe-Laufwerkpositionen an der Vorderseite Tabelle 126. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1...
  • Seite 396 Vorderseite mit einem 16i SFF RAID-Adapter (Gen. 4) Tabelle 127. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Vordere BP (NVMe) NVMe 2–3, 0–1 PCIe 1, 2 Vordere BP (SAS) SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 397 Abbildung 284. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und ein 16i SFF RAID-Adapter (Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 128. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS)
  • Seite 398 Vorderseite mit einem 16i SFF RAID-Adapter (Gen. 3) Tabelle 129. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 Vordere BP (NVMe) NVMe 2–3, 0–1 PCIe 1, 2 Vordere BP (SAS) SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 399 Abbildung 286. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und ein 16i SFF RAID-Adapter (Gen. 3) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 130. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS)
  • Seite 400 Vorderseite mit einem CFF 16i RAID-Adapter (Gen. 3 oder Gen. 4) Tabelle 131. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere BP (SAS) SAS 0 SAS 1 NVMe 2–3, 0–1 Vordere BP (NVMe) PCIe 1, 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 401 Tabelle 131. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter (Forts.) Rückwandplatine/Adapter Vordere BP (SAS) SAS 2 CFF RAID-Adapter MB-Eingang PCIe 3 Abbildung 288. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite mit einem CFF 16i RAID-Adapter (Gen. 3 oder Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite Tabelle 132.
  • Seite 402 „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 393 • „Kabelführung mit einem CFF RAID-Adapter“ auf Seite 395 Kabelführung für integrierte Konfiguration In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 403 Abbildung 289. Kabelführung bei einer integrierten Konfiguration von 6 x SAS/SATA-Laufwerken und 2 x AnyBay- und 2 x NVMe-Laufwerkpositionen an der Vorderseite Tabelle 133. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (SAS) SAS 0 SATA 0 SAS 1 SATA 1...
  • Seite 404 Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) Tabelle 134. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 NVMe 2–3, 0–1 PCIe 1, 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 405 Abbildung 291. Kabelführung für 6 x SAS/SATA-Laufwerke und 2 x AnyBay-Laufwerke und 2 x NVMe-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 135. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 NVMe 2–3, 0–1...
  • Seite 406 PCIe 1, 2 CFF RAID-Adapter MB-Eingang PCIe 3 10 x 2,5-Zoll-SAS/SATA Verwenden Sie diesen Abschnitt, um die Kabelführung von 10 x SAS/SATA-Laufwerken an der Vorderseite mit der installierten 6 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-AnyBay-Rückwandplatine zu verstehen. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 407 Informationen zum Anschließen der Kabel bei einer Rückwandplatine für 7-mm-Laufwerke finden Sie unter „Rückwandplatine für 7-mm-Laufwerke“ auf Seite 273. Informationen zum Anschließen von Netzkabeln bei einer Rückwandplatine für 2,5- oder 3,5-Zoll- Standardlaufwerke finden Sie unter „Netzkabelführung für Rückwandplatine“ auf Seite 275.
  • Seite 408 SAS 0 SATA 0 SAS 1, SAS 2 SATA 1, SATA 2 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 16i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 409 Abbildung 294. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 16i SFF RAID- Adapter (Gen. 4) Tabelle 138. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 SAS 2 Kapitel 6 Interne Kabelführung...
  • Seite 410 Adapter (Gen. 4) mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite installiert Tabelle 139. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Hintere BP (SAS) SAS 2 (vorne), SAS (hinten) ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 411 Abbildung 296. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 16i SFF RAID- Adapter (Gen. 3) Tabelle 140. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 SAS 2 Kapitel 6 Interne Kabelführung...
  • Seite 412 SAS 0, SAS 1 C0, C1 SAS 2 Hintere BP (SAS) Kabelführung mit einem CFF RAID-Adapter In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem CFF 16i RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 413 Abbildung 298. Kabelführung für 10 x SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem CFF 16i RAID- Adapter (Gen. 3 oder Gen. 4) Tabelle 142. Zuordnung zwischen einer vorderen SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere Rückwandplatine SAS 0 SAS 1 SAS 2 CFF RAID-Adapter MB-Eingang PCIe 3...
  • Seite 414 Adapter (Gen. 3 oder Gen. 4) mit 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite installiert Tabelle 143. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem CFF RAID-Adapter Rückwandplatine/Adapter Vordere Rückwandplatine SAS 0 SAS 1 SAS 2 CFF RAID-Adapter MB-Eingang PCIe 3 SAS (hinten) ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 415 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 4) In diesem Abschnitt werden die Alternativen erklärt, die eine 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 4) bietet. Bei einer 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 4) werden die folgenden Kombinationen von Laufwerken an der Vorderseite unterstützt: 10 x 2,5-Zoll-AnyBay Verwenden Sie diesen Abschnitt, um die Kabelführung von 10 x AnyBay-Laufwerken an der Vorderseite mit der installierten 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen.
  • Seite 416 Tabelle 144. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 Vordere BP (NVMe) NVMe 2–3, 0–1, 4–5 PCIe 3, 4, 5 NVMe 8–9, 6–7 PCIe 1, 2 Vordere BP (SAS) SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 417 Abbildung 301. Kabelführung für 10 x AnyBay-Laufwerke an der Vorderseite und 2 x SAS/SATA-Laufwerke an der Rückseite mit einem 16i SFF RAID-Adapter (Gen. 4) Tabelle 145. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 NVMe 2–3, 0–1, 4–5...
  • Seite 418 Tabelle 146. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1 Vordere BP (NVMe) NVMe 2–3, 0–1, 4–5 PCIe 3, 4, 5 NVMe 8–9, 6–7 PCIe 1, 2 Vordere BP (SAS) SAS 2 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 419 Abbildung 303. Kabelführung für 10 x AnyBay-Laufwerke an der Vorderseite und 2 x SAS/SATA-Laufwerke an der Rückseite mit einem 16i SFF RAID-Adapter (Gen. 3) Tabelle 147. Zuordnung zwischen einer vorderen AnyBay- und einer hinteren SAS/SATA-Rückwandplatine und einem SFF HBA/RAID-Adapter Rückwandplatine Vordere BP (SAS) SAS 0, SAS 1 C0, C1...
  • Seite 420 In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Prozessorplatinenanschlüssen bei einer integrierten Konfiguration dargestellt. In der folgenden Abbildung wird die Kabelführung für ein Konfiguration von 10 SAS/SATA- ↔ ↔ ↔ Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ … ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 421 Abbildung 304. Kabelführung für integrierte Konfiguration von 10 x 2,5-Zoll-NVMe-Laufwerken an der Vorderseite Tabelle 148. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Prozessorplatine bei einer integrierten Konfiguration Rückwandplatine Vordere BP (NVMe) NVMe 2–3, NVMe 0–1, NVMe 4–5 PCIe 3, PCIe 4, PCIe 5 NVMe 8–9, NVMe 6–7 PCIe 1, PCIe 2 Kapitel 6...

  • Seite 422: Rückwandplatine Für 16-Edsff-Laufwerke

    PCIe 1, PCIe 2 Hintere BP (SAS) SAS (hinten) SATA 2 Rückwandplatine für 16-EDSFF-Laufwerke Verwenden Sie diesen Abschnitt, um die Kabelführung der Rückwandplatine für das Servermodell mit 16 x E1.S EDSFF-Laufwerken an der Vorderseite zu verstehen. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 423 In der folgenden Tabelle ist die Zuordnung zwischen Anschlüssen auf der Rückwandplatine, dem Retimer- Adapter und der Prozessorplatine dargestellt. Tabelle 150. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem Retimer-Adapter mit integrierten Anschlüssen EDSFF 0–1 PCIe 6 EDSFF 2–3 PCIe 5 EDSFF 4–5 PCIe 4 EDSFF 6–7...
  • Seite 424 Tabelle 150. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem Retimer-Adapter mit integrierten Anschlüssen (Forts.) EDSFF 10–11 EDSFF 12–13 PCIe 2 EDSFF 14–15 PCIe 1 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 425: Kapitel 7. Systemkonfiguration

    Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/...

  • Seite 426: Vorderen Usb-Anschluss Für Die Lenovo Xclarity Controller-Verbindung Festlegen

    Vorderen USB-Anschluss für die Lenovo XClarity Controller-Verbindung festlegen Bevor Sie über den vorderen USB-Anschluss auf den Lenovo XClarity Controller zugreifen können, müssen Sie diesen USB-Anschluss für die Lenovo XClarity Controller-Verbindung konfigurieren. Serverunterstützung Überprüfen Sie Folgendes, um sicherzustellen, dass Ihr Server den Zugriff auf Lenovo XClarity Controller über den USB-Anschluss an der Vorderseite unterstützt:...

  • Seite 427: Firmware Aktualisieren

    UpdateXpress System Packs (UXSPs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als UpdateXpress System Packs (UXSPs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
  • Seite 428 (RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug Unterstütz-...
  • Seite 429 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.

  • Seite 430: Firmware Konfigurieren

    • Lenovo XClarity Administrator Wenn Sie mehrere Server mithilfe von Lenovo XClarity Administrator verwalten, können Sie die Firmware für alle verwalteten Server über diese Schnittstelle aktualisieren. Die Firmwareverwaltung wird vereinfacht, indem verwalteten Endpunkten Firmwarekonformitätsrichtlinien zugeordnet werden. Wenn Sie eine Konformitätsrichtlinie erstellen und verwalteten Endpunkten zuordnen, überwacht Lenovo XClarity...
  • Seite 431 Lenovo Unterstützung angewiesen wurden. Diese Einstellung verhindert, dass UEFI-Treiber für die Steckplatzeinheiten geladen werden, was negative Nebeneffekte bei Lenovo Software verursachen kann, z. B. bei Lenovo XClarity Administrator, Lenovo XClarity Essentials OneCLI und Lenovo XClarity Controller. Nebeneffekte sind beispielsweise die Unfähigkeit zum Bestimmen von Adapterkartendetails, z. B.

  • Seite 432: Software Guard Extensions (Sgx) Aktivieren

    Informationen zum Konfigurieren des Servers über Lenovo XClarity Controller finden Sie unter: Abschnitt „Server konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Software Guard Extensions (SGX) aktivieren Intel ® Software Guard Extensions (Intel ® SGX) wird unter der Annahme betrieben, dass der Sicherheitsumkreis nur die inneren Bereiche des CPU-Pakets umfasst und das DRAM als nicht vertrauenswürdig gilt.

  • Seite 433: Betriebssystem Implementieren

    • Mehrere Server Verfügbare Tools: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...

  • Seite 434: Serverkonfiguration Sichern

    – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html Manuelle Implementierung Wenn Sie nicht auf die oben genannten Tools zugreifen können, befolgen Sie die Anweisungen unten, laden Sie die entsprechende BS-Installationsanleitung herunter und implementieren Sie das Betriebssystem mithilfe der Anleitung manuell.

  • Seite 435: Kapitel 8. Fehlerbestimmung

    Um ein Problem einzugrenzen, überprüfen Sie zuerst das Ereignisprotokoll der Anwendung, die den Server verwaltet: • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
  • Seite 436 Schnittstellen für die Systemverwaltungssoftware, sodass Systemadministratoren und Benutzer die Fernverwaltung und -steuerung eines Servers aktivieren können. Alle Komponenten des Servers werden vom Lenovo XClarity Controller überwacht und die Ereignisse werden im Lenovo XClarity Controller-Ereignisprotokoll festgehalten. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 437: Fehlerbehebung Nach Systemanzeigen Und Diagnoseanzeige

    Abbildung 307. Lenovo XClarity Controller-Ereignisprotokoll Weitere Informationen zum Zugriff auf das Lenovo XClarity Controller-Ereignisprotokoll finden Sie unter: Abschnitt „Ereignisprotokolle anzeigen“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige.

  • Seite 438: Anzeigenübersicht

    Anmerkung: Folgen Sie diesen Anweisungen, wenn Sie das externe Gerät abziehen: Drücken Sie die Plastikklammer am Stecker nach vorne. Halten Sie die Klammer gedrückt und ziehen Sie das Kabel aus dem Anschluss. Anzeigenübersicht Das Diagnosegerät bietet eine LCD-Anzeige und fünf Navigationstasten. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 439 LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Das externe Diagnosegerät zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden.
  • Seite 440 Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Startmenü (Systemstatus-Dashboard) ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 441 Startmenü Beispiel Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an. Wenn keine Fehler vorhanden sind, steht das Menü „Aktive Alerts“ in der Navigation nicht zur Verfügung.

  • Seite 442: Systemfirmware

    IPv4 IP: • Statusunabhängige IPv6-IP xx.xx.xx.xx • Statische IPv6-IP • Aktuelles IPv6-Gateway IPv4 Network Mask: • IPv6-DNS x.x.x.x IPv4 Default Gateway: Anmerkung: Es wird nur die derzeit verwendete MAC- Adresse angezeigt (Erweiterung oder gemeinsam x.x.x.x genutzt). ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 443: Integrierte Diagnoseanzeige

    Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur PSU1: Vin= 213 w • Ablufttemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...
  • Seite 444 Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Das externe Diagnosegerät zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 445 Vollständiges Menü Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Startmenü...
  • Seite 446 04/07/2020 02:37:39 PM • Mögliche Fehlerquellen CPU 1 Status: Configuration Error Elementare Produktdaten des Systems Untermenü Beispiel Machine Type: xxxx • Maschinentyp und Seriennummer Serial Num: xxxxxx • Universal Unique ID (UUID) Universal Unique ID: xxxxxxxxxxxxxxxxxxxxxxxxxxxx ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 447 Systemfirmware Untermenü Beispiel UEFI UEFI (Inactive) • Firmwareversion (Status) Build: D0E101P • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-26 • Releasedatum XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) •...

  • Seite 448: Anzeigen Und Tasten An Der Vorderen Bedienerkonsole

    Die vordere Bedienerkonsole des Servers bietet Steuerelemente, Anschlüsse und Anzeigen. Anmerkung: Für einige Modelle ist eine Diagnoseanzeige mit einer LCD-Anzeige verfügbar. Ausführliche Informationen hierzu finden Sie unter „Integrierte Diagnoseanzeige“ auf Seite 433 „Externes Diagnosegerät“ auf Seite 427. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 449 Abbildung 308. Diagnoseanzeige Netzschalter mit Anzeige für Stromversorgungsstatus Drücken Sie den Netzschalter, um den Server nach Abschluss der Konfiguration einzuschalten. Sie können den Netzschalter auch einige Sekunden gedrückt halten, um den Server auszuschalten, wenn er nicht über das Betriebssystem heruntergefahren werden kann. Mit der Anzeige für den Stromversorgungsstatus können Sie den aktuellen Stromversorgungsstatus ablesen.

  • Seite 450: Anzeigen Auf Laufwerken

    System-ID-Taste ändert sich der Status der beiden System-ID-Anzeigen. Die Anzeigen können in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

  • Seite 451: Anzeigen Auf Festplattenlaufwerken Oder Solid-State-Laufwerken

    Anzeigen auf Festplattenlaufwerken oder Solid-State-Laufwerken Abbildung 309. Anzeigen auf Festplattenlaufwerken oder Solid-State-Laufwerken Laufwerkanzeige Status Beschreibung Anzeige für Konstant gelb Beim Laufwerk ist ein Fehler aufgetreten. Laufwerkstatus (rechts) Blinkt gelb (blinkt langsam, ungefähr Das Laufwerk wird wiederhergestellt. einmal pro Sekunde) Blinkt gelb (blinkt schnell, ungefähr viermal Der RAID-Adapter sucht das Laufwerk.

  • Seite 452: Anzeigen Am Firmware And Rot Security Module

    Blinken Nicht Nicht Nicht Tauschen Sie das Firmware zutref- zutref- zutref- and RoT Security Module aus. fend fend fend Blinken Nicht Nicht Tauschen Sie das Firmware zutref- zutref- and RoT Security Module aus. fend fend ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 453 Tabelle 151. Anzeigenbeschreibung (Forts.) FPGA- XCC- Über- Über- wach- wach- Anzei- ge für gssig- gssig- AP0- AP1- kriti- nalan- nalan- Anzei- Anzei- schen zeige- zeige- Szenario Fehler Hinweis Hinweis Aktionen Keine Stromversorgung des Wenn die Systems (FPGA- Netzstromversorgung Überwachungssignalanzeige eingeschaltet ist, die aus) Systemplatinenbaugruppe jedoch nicht mit Netzstrom...

  • Seite 454: Anzeigen An Der Systemplatinenbaugruppe

    System-ID-Anzeige (blau) Beschreibung Mit der System-ID-Anzeige an der Vorderseite können Sie den Server eindeutig bestimmen. Aktion Mit jedem Druck der System-ID-Taste ändert sich der Status der beiden System-ID-Anzeigen. Die Anzeigen können dauerhaft leuchten, blinken oder ausgeschaltet sein. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 455 2. Stellen Sie sicher, dass die System-E/A-Platine und das Firmware and RoT Security Module ordnungsgemäß installiert sind. (Nur für qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. 3. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Kapitel 8 Fehlerbestimmung...
  • Seite 456 Konfigurationen zum Debuggen erreicht haben. 3. (Nur für qualifizierte Kundendiensttechniker) Wenn das Problem weiter besteht, erfassen Sie das FFDC-Protokoll und tauschen Sie die Prozessorplatine aus. 4. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an den Lenovo Support. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 457: Anzeigen An Der Rückseite

    Fehleranzeigen für DIMMs (orangefarben) Beschreibung Wenn eine Fehleranzeige für ein Speichermodul aufleuchtet, ist ein Fehler beim entsprechenden Speichermodul aufgetreten. Aktion Weitere Informationen hierzu finden Sie unter „Speicherfehler“ auf Seite 459. Anzeigen an der Rückseite Dieser Abschnitt enthält eine Übersicht der Anzeigen an der Rückseite des Servers. Anzeigen an der Rückseite des Servers In der folgenden Abbildung werden die Anzeigen an der Rückseite des Servermodells mit zwei PCIe- Steckplätzen und einer 7-mm-Laufwerkhalterung mit zwei Positionen dargestellt.

  • Seite 458: Anzeigen Am Xcc-Systemmanagement-Anschluss

    Standby-Netzteil in den Status „Aktiv“, um den Server mit ausreichend Strom zu versorgen. Um den Nullausgabemodus zu deaktivieren, melden Sie sich bei der Lenovo XClarity Controller-Webschnittstelle an, wählen Sie Serverkonfiguration ➙ Stromversorgungsrichtlinie aus, deaktivieren Sie Nullausgabemodus und klicken Sie dann auf Übernehmen.

  • Seite 459: Flüssigkeitserkennungssensormoduls

    Abbildung 315. Anzeigen am XCC-Systemmanagement-Anschluss Anzeige Beschreibung XCC- Verwenden Sie diese grüne Anzeige, um den Netzwerkverbindungsstatus zu überprüfen: Systemmanage- • Aus: Netzwerkverbindung ist getrennt. ment-Anschluss • Grün: Netzwerkverbindung ist hergestellt. (1 Gb RJ45) Verbindungsanzei- ge des Ethernet- Anschlusses XCC- Verwenden Sie diese grüne Anzeige, um den Netzwerkaktivitätsstatus zu überprüfen: Systemmanage- •...

  • Seite 460: Verfahren Zur Bestimmung Allgemeiner Fehler

    Sie ihn, wenn Sie eine Einheit entfernt oder die Verbindung zur jeweiligen Einheit getrennt haben. • Alle externen Einheiten • Einheit für Überspannungsschutz (auf dem Server) • Drucker, Maus und Einheiten eines anderen Herstellers (nicht Lenovo) • Alle Adapter • Festplattenlaufwerke •...

  • Seite 461: Vermutete Fehler Am Ethernet-Controller Beheben

    Gehen Sie wie folgt vor, um einen vermuteten Fehler bei der Stromversorgung zu diagnostizieren und zu beheben. Schritt 1. Prüfen Sie das Ereignisprotokoll und beheben Sie alle auf die Stromversorgung bezogenen Fehler. Anmerkung: Beginnen Sie mit dem Ereignisprotokoll der Anwendung, die den Server verwaltet. Weitere Informationen zu Ereignisprotokollen finden Sie unter „Ereignisprotokolle“...

  • Seite 462: Fehlerbehebung Nach Symptom

    1. Überprüfen Sie das Ereignisprotokoll der Anwendung, die den Server verwaltet, und befolgen Sie die vorgeschlagenen Aktionen, um die Ereigniscodes zu beheben. • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
  • Seite 463 – Lenovo XClarity Controller hat zahlreiche Systembedingungen als IPMI-Sensoren definiert. Benutzer können den Betriebszustand des Systems mithilfe von IPMI-Befehlen überprüfen. Im Folgenden finden Sie Beispiele für die Ausführung von ipmitool, ein gängiges Open-Source-Tools, das dem IPMI- Standard von Intel entspricht. Prüfen Sie den Status der leckenden Kühlflüssigkeit mithilfe der dargestellten Befehlszeilen.

  • Seite 464: Festplattenlaufwerk - Fehler

    6. Überprüfen Sie, ob das Signalkabel der Rückwandplatine richtig eingesetzt ist, und wiederholen Sie die Schritte 1 bis 3. 7. Suchen Sie den Fehler beim Signalkabel der Rückwandplatine oder bei der Rückwandplatine: • Tauschen Sie das betroffene Signalkabel der Rückwandplatine aus. ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 465 Fehler bei mehreren Festplattenlaufwerken Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: • Prüfen Sie das Lenovo XClarity Controller-Ereignisprotokoll auf Ereignisse, die mit Netzteilen oder Erschütterungsproblemen im Zusammenhang stehen, und beheben Sie diese Ereignisse. • Stellen Sie sicher, dass die Einheitentreiber und Firmware von Festplattenlaufwerk und Server auf dem neuesten Stand sind.

  • Seite 466: Sporadisch Auftretende Fehler

    Starten Sie den Server neu und drücken Sie F1, um die LXPM-System-Konfigurationsschnittstelle anzuzeigen. Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Klicken Sie anschließend auf Systemeinstellungen ➙ Einheiten und E/A-Anschlüsse ➙ USB- Konfiguration. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 467: Usb-Einheiten

    Sie unter „Ereignisprotokolle“ auf Seite 425. Wenn Sie das Linux-Basisbetriebssystem verwenden, erfassen Sie alle Protokolle und senden Sie diese zur weiteren Untersuchung an den Lenovo Support. Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheiten Mithilfe dieser Informationen können Sie Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheit beheben.
  • Seite 468 . Klicken Sie anschließend auf Systemeinstellungen ➙ topic/lxpm_frontend/lxpm_product_page.html Einheiten und E/A-Anschlüsse ➙ USB-Konfiguration. 3. Wenn Sie einen USB-Hub verwenden, ziehen Sie die USB-Einheit vom Hub ab und schließen Sie sie direkt an den Server an. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 469: Speicherfehler

    Speicherfehler In diesem Abschnitt erfahren Sie, wie Sie Speicherprobleme beheben können. • „Mehrere Speichermodule in einem Kanal werden als fehlerhaft erkannt“ auf Seite 459 • „Angezeigter Systemspeicher liegt unterhalb des installierten physischen Speichers“ auf Seite 459 • „Es wurde eine ungültige Speicherbestückung erkannt“ auf Seite 460 Mehrere Speichermodule in einem Kanal werden als fehlerhaft erkannt Anmerkung: Bei jedem Installieren oder Entfernen eines Speichermoduls müssen Sie die Stromversorgung des Servers unterbrechen.

  • Seite 470: Bildschirm- Und Videoprobleme

    „Der Bildschirm ist beim Starten einiger Anwendungsprogramme leer“ auf Seite 461 • „Wackelige, unleserliche oder verzerrte Anzeige, vertikaler Bilddurchlauf oder Flimmern der Anzeige“ auf Seite 461 • „Auf dem Bildschirm werden Zeichen in der falschen Sprache angezeigt“ auf Seite 462 ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 471 Fernpräsenzfunktion des Management-Controller verwenden möchten. 3. Wenn Sie den Server einschalten und Grafikadapter installiert sind, wird nach etwa 3 Minuten das Lenovo Logo auf dem Bildschirm angezeigt. Dies ist ein normaler Vorgang beim Laden des Systems. 4. Stellen Sie Folgendes sicher: •...

  • Seite 472: Überwachbare Probleme

    Sie sich, dass ROMs für Zusatzeinrichtungen nicht mit der Einstellung Legacy konfiguriert wurden. Sie können die aktuellen Einstellungen für die ROMs für Zusatzeinrichtungen über Fernzugriff anzeigen, indem Sie den folgenden Befehl mit der Lenovo XClarity Essentials OneCLI ausführen: onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Im folgenden Tech-Tipp finden Sie Anweisungen zum Wiederherstellen eines Systems, das beim Bootprozess der ROMs für Zusatzeinrichtungen mit der Einstellung „Legacy“...
  • Seite 473 4. Wenn das Problem bestehen bleibt, vergewissern Sie sich, dass neue Software ordnungsgemäß installiert und konfiguriert wurde. 5. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. • Führen Sie die folgenden Schritte aus, wenn Sie von einem fernen Standort aus auf den Rechenknoten zugreifen: 1.
  • Seite 474 6. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. Server reagiert nicht (Drücken von POST zum Starten der Systemeinrichtung nicht möglich) Konfigurationsänderungen wie das Hinzufügen von Einheiten oder Aktualisierungen der Adapterfirmware und Probleme mit dem Firmware- oder Anwendungscode können bewirken, dass der Server den Selbsttest beim...

  • Seite 475: Fehler An Zusatzeinrichtungen

    „Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht“ auf Seite 466 • „Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr“ auf Seite 467 Externe USB-Einheit wurde nicht erkannt Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1.
  • Seite 476 9. Schalten Sie das System aus und wieder ein und stellen Sie sicher, dass es in das UEFI-Bootmenü oder Betriebssystem bootet. Erfassen Sie dann das FFDC-Protokoll. 10. Wenden Sie sich an die technischen Unterstützung von Lenovo. Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht 1.

  • Seite 477: Leistungsprobleme

    4. Überprüfen Sie, ob das Kabel richtig angeschlossen ist und ob keine physische Beschädigung vorliegt. 5. Wenn das Kabel beschädigt ist, tauschen Sie es aus. Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr 1. Vergewissern Sie sich, dass alle Kabelverbindungen für die Einheit fest installiert sind.
  • Seite 478 Sie nach dem Installieren jeder Einheit die Netzschalterfunktion. 6. Wenn der Fehler nach dem Durchführen aller Maßnahmen weiterhin auftritt und nicht behoben werden kann, erfassen Sie die Fehlerinformationen in den Systemprotokollen und leiten Sie diese an den Lenovo Support weiter.

  • Seite 479: Fehler Bei Der Stromversorgung

    6. Entfernen Sie die CMOS-Batterie für mindestens 10 Sekunden und setzen Sie die CMOS-Batterie anschließend wieder ein. 7. Versuchen Sie, das System mithilfe des IPMI-Befehls über XCC oder durch den Netzschalter einzuschalten. 8. Implementieren Sie die Mindestkonfiguration (ein Prozessor, ein DIMM und ein Netzteil ohne installierte Adapter oder Laufwerke).

  • Seite 480: Softwarefehler

    2. Wenn bei der Ausführung der Software Fehlernachrichten angezeigt werden, schlagen Sie in den im Lieferumfang der Software enthaltenen Informationen nach, um eine Beschreibung dieser Nachrichten sowie Vorschläge für Fehlerbehebungsmaßnahmen zu suchen. 3. Wenden Sie sich an die Verkaufsstelle, bei der Sie die Software erworben haben. ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 481: Anhang A. Hardware Zum Recyceln Zerlegen

    1. Entfernen Sie die Systemplatinenbaugruppe aus dem Server. Siehe „Prozessorplatine entfernen“ auf Seite 237. 2. Beachten Sie die örtlichen Umwelt-, Abfall- oder Entsorgungsvorschriften. Schritt 1. Entfernen Sie die folgende Komponente wie dargestellt: Tabelle 152. Schraubentyp Anzahl Werkzeugtyp Schraubentyp PH2-Schraubendreher Abbildung 317. Zerlegen der Systemplatinenbaugruppe © Copyright Lenovo 2023...
  • Seite 482 Kolben an der E/A-Platine ein wenig nach oben und ziehen Sie die E/A-Platine heraus. Stellen Sie währenddessen die ganze Zeit sicher, dass die E/A-Platine so horizontal wie möglich bleibt. Schritt 3. Entfernen Sie die folgende Komponente wie dargestellt: Abbildung 319. Zerlegen der Systemplatinenbaugruppe ThinkSystem SR630 V3 Benutzerhandbuch...
  • Seite 483 Trennen Sie die folgenden Komponenten von der Systemplatinenbaugruppe: • Kabelwand (links) • Firmware- und RoT-Sicherheitsmodul • System-E/A-Platine • Kabelwand (rechts) • Griff • Auflage aus Metall Trennen Sie die Systemplatinenbaugruppe von der Auflage aus Metall. Recyceln Sie die Einheiten nach dem Zerlegen der Systemplatinenbaugruppe gemäß der örtlichen Vorschriften.
  • Seite 484 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 485: Anhang B. Hilfe Und Technische Unterstützung Anfordern

    Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).

  • Seite 486: Servicedaten Erfassen

    Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.

  • Seite 487: Support Kontaktieren

    Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
  • Seite 488 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 489: Anhang C. Dokumente Und Unterstützung

    – Hardware-Wartungshandbuch: Hardwarekomponenten installieren, Kabelführung und Fehlerbehebung. • Nachrichten- und Codereferenz – XClarity Controller-, LXPM- und uEFI-Ereignisse • UEFI-Handbuch – Einführung in UEFI-Einstellungen Support-Websites In diesem Abschnitt finden Sie Informationen zum Herunterladen von Treibern und Firmware sowie Unterstützungsressourcen. © Copyright Lenovo 2023...
  • Seite 490 ThinkSystem SR630 V3 Benutzerhandbuch...

  • Seite 491: Anhang D. Hinweise

    Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.

  • Seite 492: Marken

    Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.

  • Seite 493: Bsmi Rohs-Erklärung Für Region Taiwan

    Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: http://thinksystem.lenovofiles.com/help/index.jsp BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang D. Hinweise...
  • Seite 494 ThinkSystem SR630 V3 Benutzerhandbuch...
