Technische Information

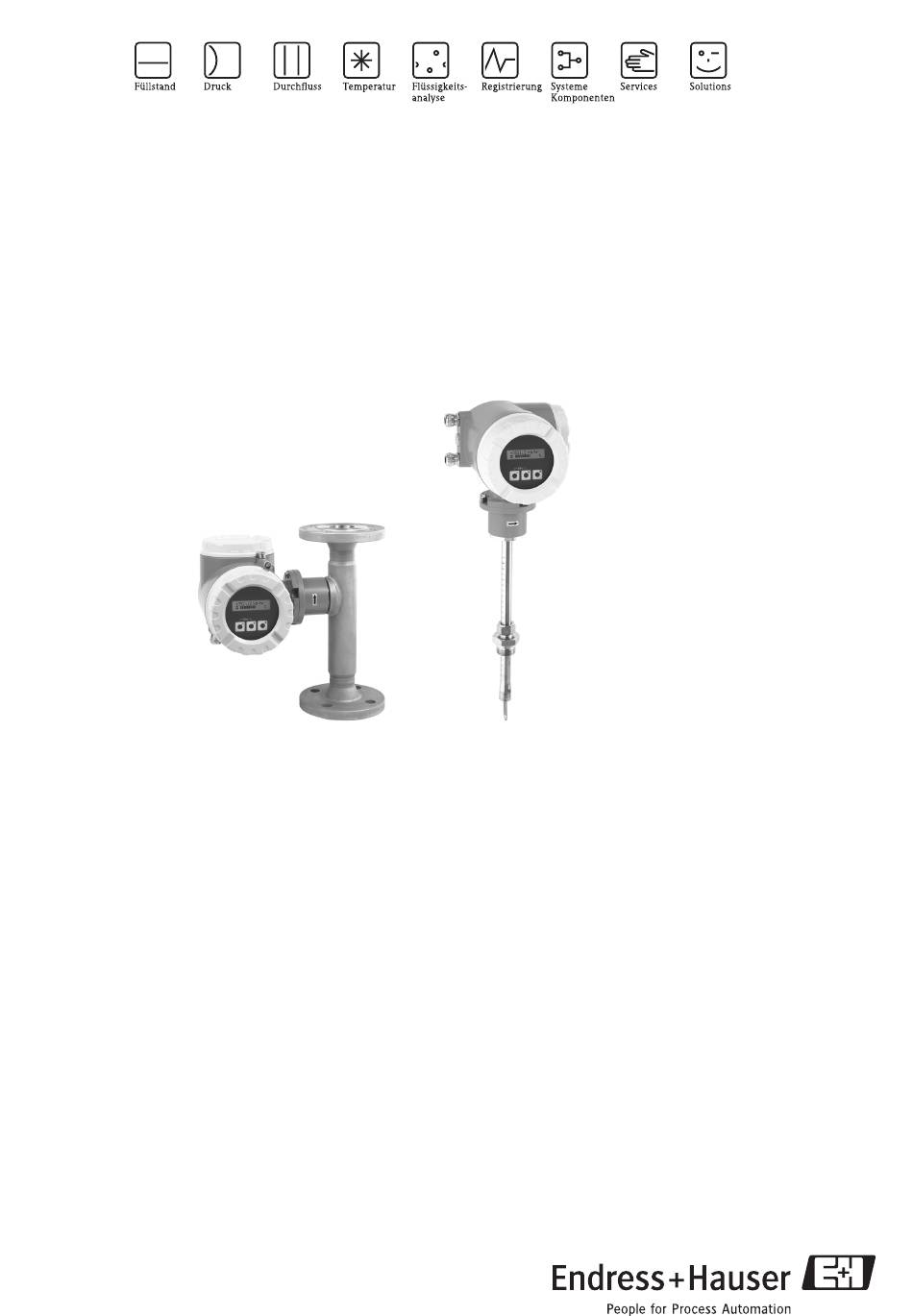

Proline t-mass 65F, 65I
Thermischer Massedurchflussmesser
Direkte Massedurchflussmessung von Gasen
Einsatzbereiche
Messung des Massedurchflusses einer Vielzahl von Gas-
typen, so z. B.
• Druckluft
• Erdgasdurchfluss zu Boilern / Trocknern
• Kohlendioxiddurchfluss in Brauereien
• Faulgas und Belüftungsluft in Kläranlagen
• Gaserzeugung (z.B. Ar, N
, CO
2
• Messung von Leckagen
Zulassungen für den Einsatz in explosionsgefährdeten
Bereichen:
• ATEX, FM, CSA
Anschließbar an alle üblichen Prozessleitsysteme:
• HART, PROFIBUS DP, MODBUS RS485
TI069D/06/de/11.06
71035433
Vorteile auf einen Blick
Direkte Messung des Massedurchflusses von Gasen. Die
Temperatur wird als Ausgang zur Verfügung gestellt.
Das Proline-Messumformerkonzept bietet:
• Höhere Effizienz dank modularem Geräte- und
Betriebskonzept
• Quick Setup-Bedienmenüs für einfache Inbetrieb-
, He, O
)
nahme
2
2
• Integrierte Software ermöglicht freie Auswahl von bis
zu 20 reinen Gasen und Erzeugung von Mischgasen
mit max. 8 Komponenten (z. B. Faulgas)
Die t-mass-Messaufnehmer zeichnen sich aus durch:
• Vernachlässigbaren Druckverlust
• Große Messbereichsdynamik bis zu 100:1
• Einsteckversion programmierbar für die Montage in
runden Rohren oder rechteckigen Kanälen
• Jedes Gerät wird individuell kalibriert und mit einem
auf die entsprechenden Normen rückführbaren Zerti-
fikat geliefert
• Auf Anfrage ist eine Kalibrierung mit Strömungsgleich-
richter möglich
• Einsteckversion optional mit Niederdruckanschluss
erhältlich - für einfaches Entfernen/Austauschen in
Anwendungen mit niedrigem Druck und nicht toxi-
schen Gasen.
