XA 003D/06/a3/02.00
Nr. 50094839
CV 5.0

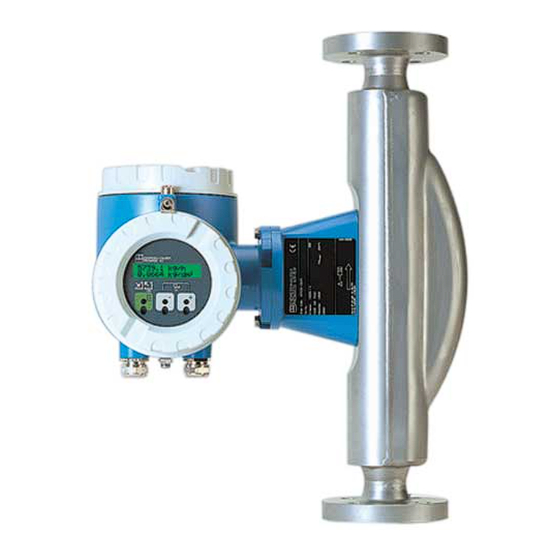

promass 63
II2G
Ex-Dokumentation zu den Betriebsanleitungen BA 014D und BA 033D
de
gemäß Richtlinie 94/9/EG (ATEX).
en
Ex documentation for the operating manuals BA 014D and BA 033D
according to Directive 94/9/EC (ATEX).
fr
Documentation Ex relative aux mises en service BA 014D et BA 033D
selon Directive 94/9/CE (ATEX).
es
Documentatión Ex para los manuales de funcionamiento BA 014D y
BA 033D según la Directiva 94/9/CE (ATEX).
Si no entiende este manual, puede pedir un ejemplar en su idioma.
Documentazione Ex per i manuali d'uso BA 014D e BA 033D secondo
it
la direttiva 94/9/CE (ATEX).
Se il presente manuale non risulta comprensibile potete orninarcene
una copia tradotta nella Vostra lingua.
Ex-documentatie bij de inbedrijfstellingsvoorschriften BA 014D en
nl
BA 033D conform richtlijn 94/9/EG (ATEX).
Wanneer u deze handleiding niet kunt lezen, kunt u een in uw landstaal
vertaalde handleiding bij ons bestellen.
fi
Ex-asiakirjat käyttöoppaille BA 014D ja BA 033D
direktiivin 94/9/Ey (ATEX).
Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla
kansallisella kielelläsi.
sv
Ex dokumentation för instruktionsböckerna BA 014D och BA 033D efter
direktiv 94/9/EC (ATEX).
Om du inte förstår denna manual, kan en överstatt kopia på ditt eget
språk beställas från oss.
da
Ex-dokumentation til driftsvejledningen BA 014D og BA 033D i henhold
til direktiv 94/9/EF (ATEX).
Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit
eget sprog bestilles fra os.
pt
Documentação Ex para os manuais de funcionamento BA 014D e
BA 033D de acordo com a Directiva 94/9/EC (ATEX).
Se não compreender este manual, pode encomendar-nos directa-
mente uma cópia na sua língua.
el
Endress
The Power of Know How
+
Hauser
