Core uplinks

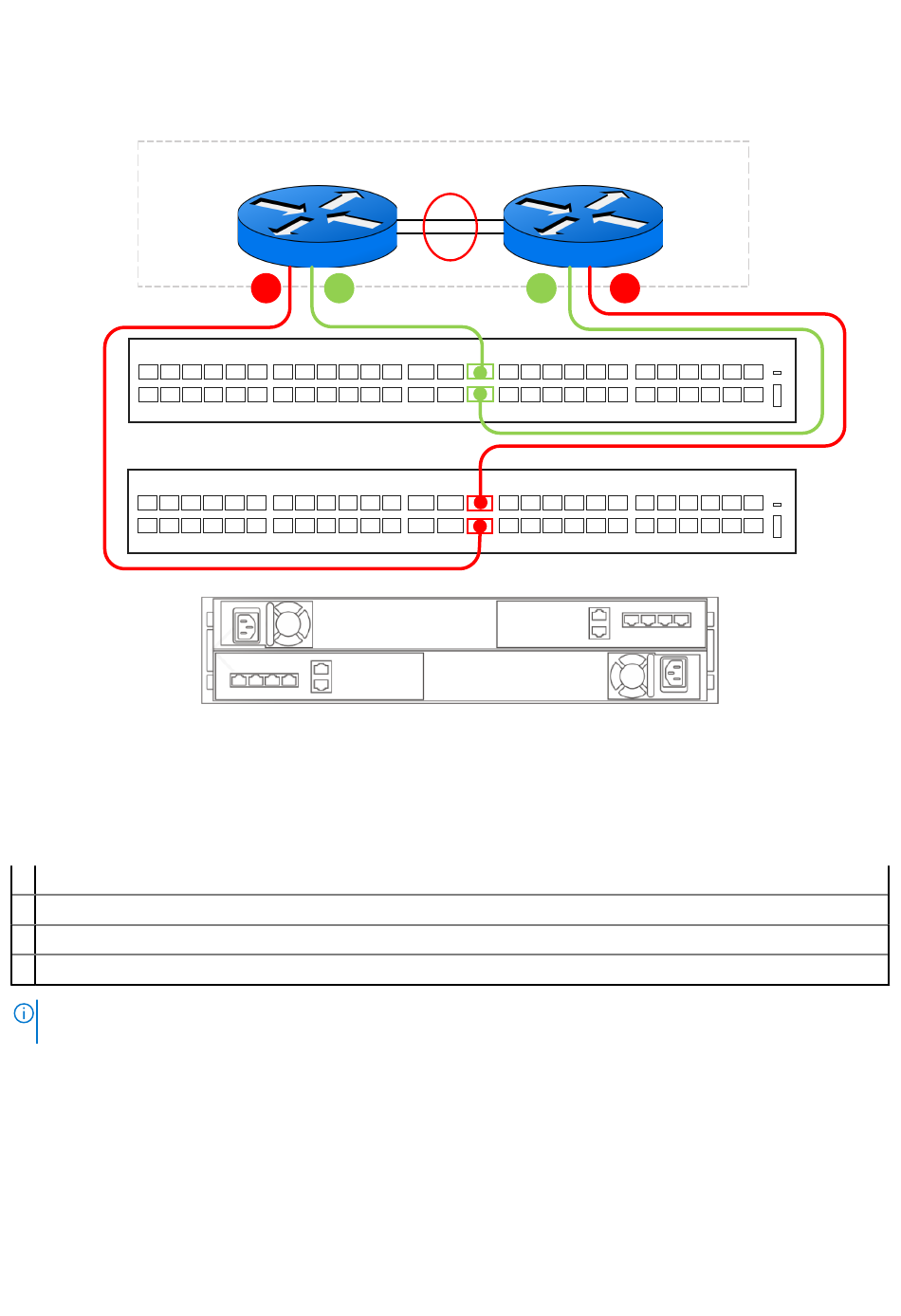

Abbildung 18. Verbindungen der S4148-ON ToR-Switches der Dell EMC PowerSwitch-Serie mit den Core-Uplinks
Tabelle 34. Schritte zum Herstellen einer Verbindung der S4148-ON ToR-Switches der Dell EMC PowerSwitch-
Serie mit den Core-Uplinks
1
Verbinden Sie Port 30 des unteren ToR-Switches mit dem Core-Uplink A.
2 Verbinden Sie Port 29 des unteren ToR-Switches mit dem Core-Uplink B.
3 Verbinden Sie Port 29 des oberen ToR-Switches mit dem Core-Uplink A.
4 Verbinden Sie Port 30 des oberen ToR-Switches mit dem Core-Uplink B.
ANMERKUNG:
Wenden Sie sich an Ihren Netzwerkadministrator, um die Uplink-Ports zu bestimmen, mit denen die ToR-Switches
verbunden sind.
Verkabeln des Basisgehäuses mit den ToR-Switches
Verkabeln Sie die Node-Ports mit den ToR-Switchports (Top-of-Rack) für jedes Storage-Netzwerk.
In unserer Beispielkonfiguration wird die Konfiguration des folgenden Node für Switchports gezeigt. Wenn Sie andere Ports als unten
gezeigt verwendet haben, finden Sie weitere Informationen im
zusammen mit Ihrem Netzwerkadministrator für die richtigen Portzuordnungen ausgefüllt haben.
Uplink A
1
3
Arbeitsblatt für Switch-Ressourcen für
Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services
Uplink B
4
2
Storage-Services, das Sie
